Линия автоматического производства производственного оборудования батареи для плиты батареи сухих элементов тяги
1. Требования к дизайна для линии автоматического производства Мао Пайкван электрода батареи:
1. Это оборудование основано на технологических требованиях к дизайна производственной линии семенозачатка волос плиты батареи никел-водопода и утюг-никеля. Основанный на индустрии 4,0, конструирована и изготовлена умная полноавтоматическая производственная линия семенозачатка волос плиты батареи. Производственная линия включает смеситель вакуума, бочонок оборачиваемости, автоматический транспортер слурры, пульпируя машину, прессу ролика, машину автоматической онлайн толщины измеряя и пробивая машину. Автоматическая обнаруживая машина для приполюсной части и автоматическая машина замотки для отхода.
1.3. Производственная мощность и параметры процесса производственной линии пробела плиты: скорость продукции плиты чем 0-3 м/мин, толщина плиты 0.1-0.9 мм регулируемы; применимая стальная прокладка: 0,1 *Л *400; толщина после отжимать крена 0.4-0.8 мм. Точность (+0,01 мм); выкостность слурры 20-65 Па.с. Особое внимание должно быть оплачено: слурры содержит короткие волокна, и длина волокна 1-3 мм. Работая температура топления оборудования регулируема от комнатной температуры до 300 и явная температура нет больше чем 1% из фактической ошибки; ширина приполюсных плит, который нужно срезать 40-150 мм; ширина слурры 50-380 мм, и метод смертной казни через повешение слурры может принять самую последнюю технологию, но спасение и использование слурры должны полно быть рассмотрены.
1.4. Требования производительности производственной линии семенозачатка волос плиты поляка: 1,3. под нормальными условиями продукции; механизм разматывать прокладки, печь механизм, выскабливая механизм, механизм коррекции отступления, пресса крена, пробивать и режущий механизм, и механизм осмотра требуют стабилизированной, надежной и легкой деятельности; все двигающие части должны иметь разумный, надежный и удобный механизм смазки.
состав оборудования производственной линии семенозачатка волос плиты 1.5.Полар
| Серийный номер | Отростчатое имя | Название прибора | Возможность оборудования | Количество (блок) | Примечания |
| 1 | Вес порошка | Электронный масштаб | 1 | Выноситель | |
| 2 | Стир | Смеситель вакуума | 300Л | 1 | Ведро 2 оборачиваемости |
| 3 | Пульпировать | Машина автоматической плиты пульпируя | Чем 2м/мин регулируемое | 1 | Высота 5.5м |
| 4 | Давление ролика | Пресса ролика | Чем 2м/мин регулируемое | 1 | |
| 5 | тайник | Прятать машину в тайнике | Чем 2м/мин регулируемое | 2 | |
| 6 | Измерение толщины | Датчик толщины лазера | Чем 2м/мин регулируемое | 1 | |
| 7 | Пробивать | Дыропробивной пресс-автомат | 20 части/минут | 1 | |
| 7 | Испытывать | Машина испытания части поляка автоматическая | 20 части/минут | 1 | |
| 9 | Сбор отходов | Машина замотки утиля | Чем 2м/мин регулируемое | 1 |
| Спецификации | Определять размер а | Определять размер б | Определять размер к | Стальная толщина прокладки | Толщина покрытия |
| 1 | 31мм | 200 | 23.5мм | 0.1мм | 0.35мм |

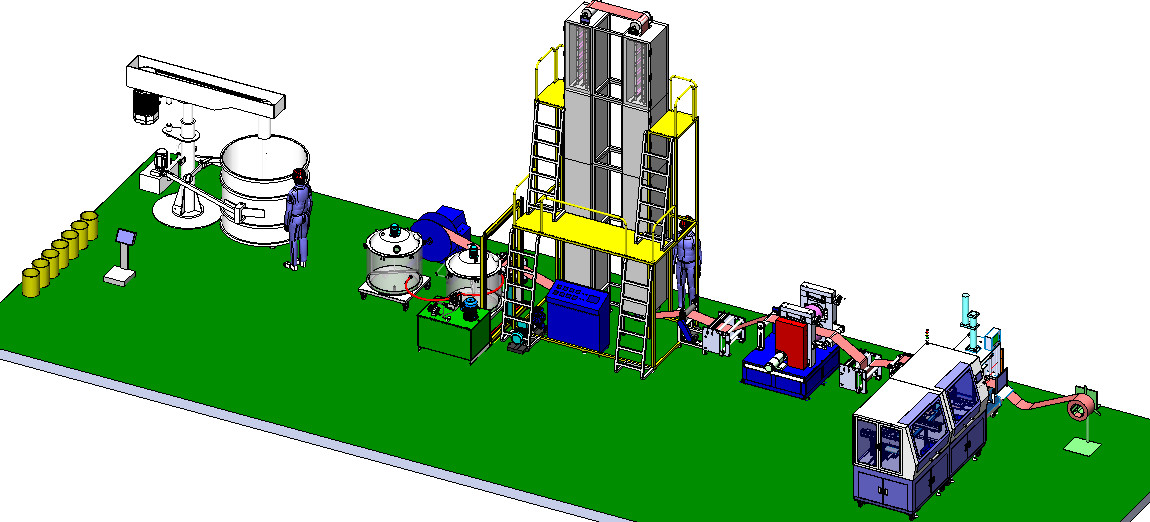

1,7 схематическая диаграмма оборудования
2. линия автоматического производства главное оборудование Мао Пайкван плиты батареи:
2,1, весить кода сканирования порошка
2.1.1, требование к дизайна
2.1.1.1, электронный масштаб имеет интерфейс данных, который может прочитать данные удаленно. Весить ряд 100кг, точность 10г.
| Модель | ТК60КА | ТК100КА | ТК150КА | ТК300КА |
| Максимальный весить | 60кг | 100кг | 150кг | 300кг |
| Разрешение (д) | 5г | 10г | 20г | 50г |
| Счет тарировки (е) | 10д | 10д | 10д | 10д |
| ряд веса тары | 0~60кг | 0~100кг | 0~150кг | 0~300кг |
| Откалибрированный вес | 50кг | 100кг | 100кг | 200кг |
| Размер таблицы масштаба | 510×410мм | |||
| том | 510 (длинный) кс 410 (широкий) кс 950 (максимум) мм | |||
| электропитание | Батарея АК220В±10% 50Хз±1Хз ДК6В/4Ах/20ХР перезаряжаемые | |||
| Польза температуры | 0~40℃ | |||
| Польза влажности | РХ ≤80% | |||
| серийный порт | РС232 | |||
2.1.1.2, читатель кода штриховой маркировки
| Общий блок развертки кода штриховой маркировки лазера высокой точности сгорания ПР-2900 | |||
|
Особенности: • все независимые права интеллектуальной собственности (несколько патентов соотечественника) К.П.У. использует микропроцессор РУКИ 32 битов, который способен на расшифровывать и исправлять ошибки. Руководство вызывая/непрерывное сканирование/автоматическое индукция • весьма удобное чувство ручки Богатые типы расшифровывать Ключевая жизнь до 50 миллионов времена. Промышленное предохранение от землетрясения и анти- падая дизайн могут выдержать 5 последовательных 3 метров свободно понижаются тесты. Коды приставкой и суффиксом можно установить. Поддержите 3 интерфейса данных УСБ, ПС2 и РС232. Поддержите клавиатуру выведенную наружу внутри над 20 различными странами. Аккредитация через ФКК, КЭ и РоХС Обновление поддержки онлайн и удаленная установка. Через электростатические разрядку воздуха 15КВ и пробу на разрядку контакта 8КВ. |
|||
| рабочий параметр | |||
| Тип источника света | Видимый лазерный диод, длина волны 650нм | ||
| Режим сканирования | Развертка отдельной линии | ||
| Скорость расшифровывать | 200 + 2 раза в секунду. | ||
| Точность сканирования | 3мил (0.076мм) | ||
| Ширина сканирования | окно блока развертки блока развертки 30 мм, | ||
| Глубина поля сканирования | 0-280мм (0.33мм.ПКС 90%) | ||
| угол | ±40° | ||
| высота | ±65° | ||
| 偏角 | ±60° | ||
| Способность расшифровывать | ЭАН-8, ЭАН-13, УПК-А, УПК-Э, код 39, код 93, код 128, ЭАН128, Кодабер, Индустоал 2 5, Интерлеаве 2 из 5, матрица 2 5, МСИ, код столба Китая в линии с международным и отечественным одним стандартом штрихкода размера. | ||
| Интерфейс поддержки | Клавиатура РС232, ПС2, УСБ и другие интерфейсы, который нужно поддержать СПРЯТАННЫЙ, протокол СПП. | ||
| Контраст печатания | Ошибка отражения минимума 20% | ||
| Вероятность битовых ошибок | 1 / 5 миллионов | ||
| Поднимите режим | Зуммер, индикаторная лампа | ||
| Режим сканирования | Руководство вызывая/непрерывное сканирование/автоматическое индукция | ||
| Физические параметры | |||
| Размер формы | Длина * ширина * высота: 95мм * 70мм * 160мм | ||
| вес | 128Г (без кронштейна) | ||
| Текстура материала | Пламя - материал ретардант | ||
| Стандарт кабеля | Прямая линия: 2м | ||
| Электрические параметры | |||
| Напряжение тока | 5В | ||
| Работая течение | 85мА | ||
| Статическое течение | 36мА | ||
| Безопасность лазера | Соответствовать национальной норме бесопасности лазера уровня | ||
| электромагнитная совместимость | Соответствие КЭ & ФКК ДОК | ||
| Параметры окружающей среды | |||
| работая температура | -20℃-50℃ | ||
| Температура хранения | -40℃-60℃ | ||
| влажность | Относительная влажность 5%-95% (отсутствие конденсации) | ||
| Экологическая яркость | 3000-8000лукс (дневной свет) | ||
| Асейсмичная возможность | падение 2м свободное | ||
| Уровень промышленной упаковки | ИП52 | ||

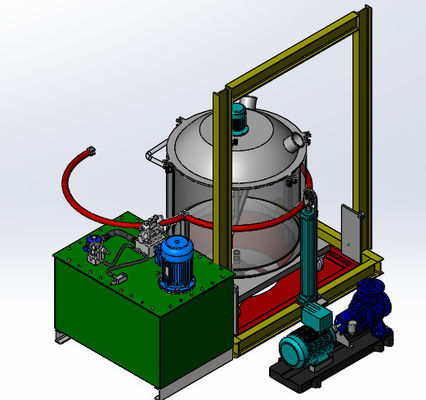

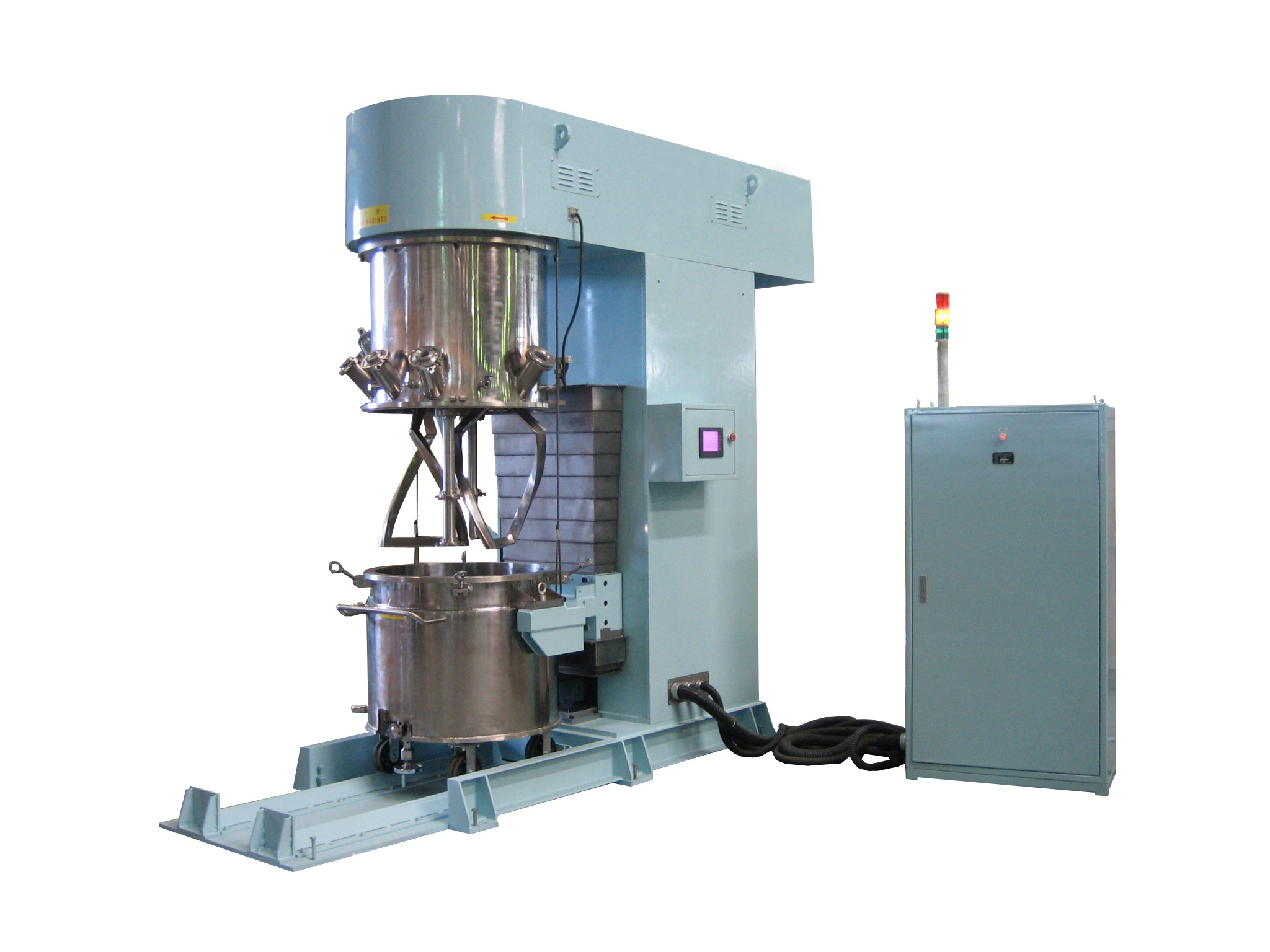

2,2, Вакууммиксер
2.2.1, основные технические параметры оборудования являются следующими: 2.2.1.1, 搅拌形式:
2.2.1.1 .1 планетарных смешивать. Регулировка скорости частоты максимальное) 50Хз революции 33Рпм (переменная.
2.2.1.1 .2 спиральных рукоятки 2 стремени (продукция нержавеющей стали), вращение 70рпм (максимальное) регулируемое.
2.2.1.1 .3 высокоскоростных рассеивая головы 2 (продукция нержавеющей стали), собственная личность поворачивая (максимальное) 50Хз переменную регулировку скорости частоты 2000рпм.
2.2.1.2, активность вакуума:
2.2..1.2.1 степень вакуума чем -88КПа, и цифровой дисплей показывает 2 выхода.
2.2..1.2.2 нагнетая тариф вакуумного насоса 15Л/С.
2.2.1.2 .3 фильтра 1 прикреплено.
2.2.1.3, смешивая ведро:
2.2.1.3 .1 том бочонка 272Л, и эффективный том 200Л (сделанное из нержавеющей стали).
2.2.1.3 .2 прослойки циркуляции воды а аранжировано на стене бочонка и нижнем конце. (потребитель подключен с обеспечивая циркуляцию водным источником и давление воды чем 0.2МПа).
2.2.1.3 .3 нижний конец бочонка обеспечено с 4 рицинусами, которые можно вытянуть вне на ведущем брусе места машины для того чтобы облегчить нагрузить и очистить.
2.2.1.3 .4 оборудованное с дисплеем обнаружения температуры.
2.2.1.4, поднимаясь форма:
2.2.1.4 .1 смешивая механизм фиксировано, и смешивая бочонок механически управляется электрическим контролем.
2.2.1.4 .2 поднимаясь ход 700мм (максимальный).
2.2.1.5, расклассифицированная сила: о 36КВ.
2.2.1.5 .1 силы 15КВ 3 380В 50Хз мотора смесителя (взрывозащищенный мотор).
2.2.1.5 .2 высокоскоростных силы 15КВ 3 380В 50Хз мотора (взрывозащищенный мотор).
2.2.1.5 .3 силы 2.2КВ 3 380В 50Хз мотора вакуумного насоса (взрывозащищенный мотор).
2.2.1.5 .4 поднимаясь силы 3КВ 3 380В 50Хз мотора (взрывозащищенный мотор).
2.2.1.6, интерфейс давления газа обеспечено с давлением чем 0.2МПа.
2.2.1.7, установило обзорный иллюминатор 1 и взрывозащищенную лампу 1 замечания, 24В.
2.2.1.8, управление ПЛК, экранный дисплей касания и деятельность.
2.2.1.9, размер плана (длинная высота ширины кс кс): о 3380кс1500кс2950 (мм) (исключая электрических шкафа, вакуумного насоса, етк.).
2.2.1.10, вес: О 6Т.
2.2.2, источник питания оборудования:
Обеспечено покупателем.
Водный источник: давление воды чем 0.2МПа.
Сила: 3 380В 50Хз.
2.2.3, рабочая Среда и требования к безопасности:
Пылезащитный и влагостойкий.
2.2.4, поверхностное покрытие оборудования и требования к возникновения:
Открытые поверхности структурных частей вся обработанная ржавчина, и цвета выполняют поставщика стандартного или сторона спроса обеспечивает ярлыки цвета.
2.2.5, поручающ методы и требования:
Оборудование бежит непрерывно для 4 часов и испытательного пробега нагрузки.
2.2.6, покупатель обеспечат спецификации и количества пробных материалов. Квалифицированный материал необходим для поручать и принятия необходим покупателем, и поручая материал должен отвечать потребностямы деятельности оборудования в одно время.
2.2.7, другое:
Материалы используемые для поручать должны быть последовательны с спецификациями материалов продукции.

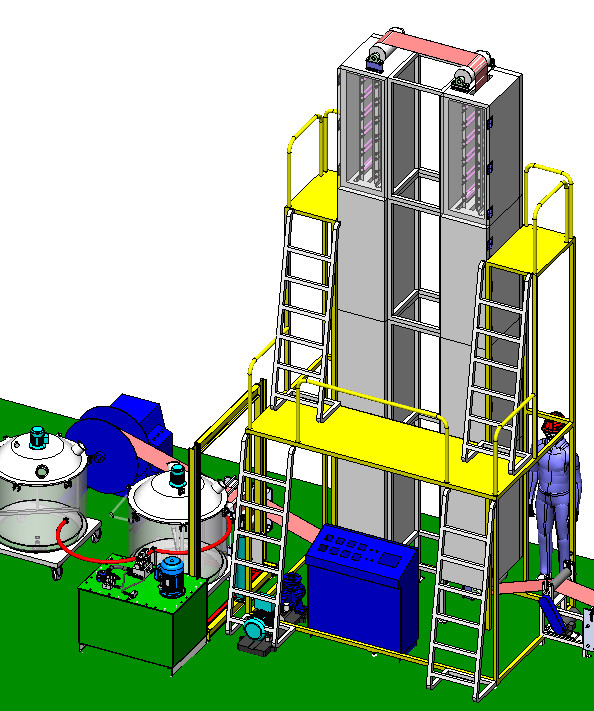

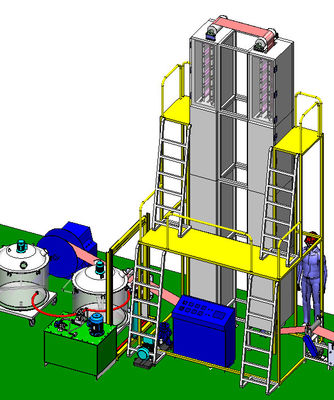

2.3. Машина плиты пульпируя
2.3.1, требование к дизайна
2.3.1.1, машина приполюсной плиты пульпируя может осуществить автоматическую прокладку разматывая, автоматический пульпировать, точное автоматическое регулирование шабера, выпечка температуры постоянного автоматическая (4 или 6 зоны температуры), автоматическое выпрямление отступления.
2.3.1.2, параметры обработки: стальная ширина полосы частот 100-400 мм, толщина слурры 0.1-0.9 мм. Температура топления оборудования работая: комнатная температура до 300 градусов к регулируемого, явной температуры и фактической ошибки нет больше чем 1%;
2.3.1.3, слурры автоматически кормится и транспортировано высоковязким насосом. Выкостность слурры ПА 20-65. С. Он должен быть замечен что слурры содержит короткие волокна и длина волокон в границах 1-3 мм.
2.3.1.4, система автоматически читает параметры прибора (температуры каждой зоны температуры, скорости пояса и пульпируя параметра толщины).

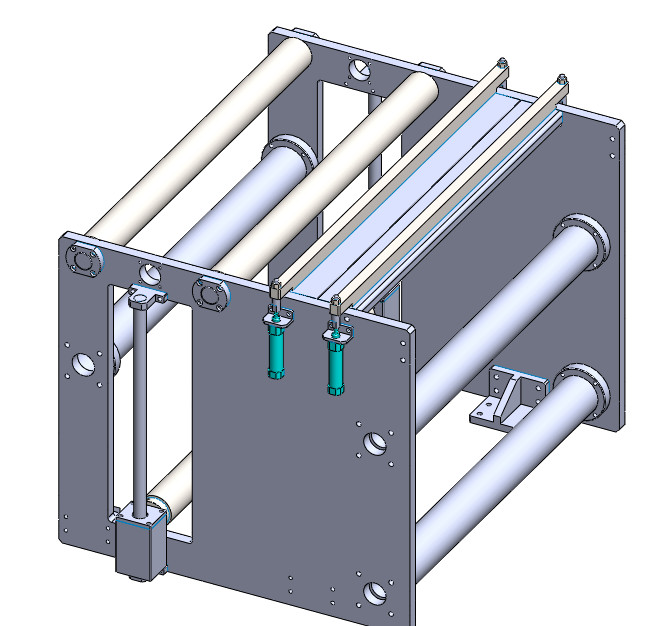

2.3.2 конфигурация основы оборудования
| Серийный номер | состав системы | системная конфигурация | Номер | |
| 1 | Система вьюрка | Мотор вьюрка | 1 | |
| Напрягая система вала | 1 | |||
| 2 | Прятать систему в тайнике | Прятать крен в тайнике | 6 | |
| Подвергли механической обработке части | 1 | |||
| Цилиндр | 4 | |||
| Питаясь платформа | 1 | |||
| 3 | Ящик для хранения | Ящик для хранения | 1 | |
| Жидкостный ровный датчик | 2 | |||
| клапан | 2 | |||
| 4 | Пульпируя система | Брить плиту | 2 | |
| Винт шарика | 2 | |||
| Линейный ведущий брус | 4 | |||
| Ручка к ручке | 1 | |||
| 5 | Система выпечки | Система печи выпечки | 1 | |
| Датчик температуры | 12 | |||
| Система контроля температуры | 12 | |||
| 6 | Выпрямлять систему | Выпрямлять датчик | 1 | |
| мотор сервопривода | 1 | |||
| Винт шарика | 1 | |||
| 7 | Система онлайн толщины измеряя | Датчик толщины | 1 | |
| система с обратной связью | 1 | |||
| 8 | вынуждающая система | мотор сервопривода | 1 | |
| Система ролика привода | 1 | |||
| 9 | Двойная платформа обслуживания палубы | Платформа обслуживания | 1 | |
параметры 2.3.3.Течникал оборудования
|
Спецификация машины Проект |
ЗЛА01А |
| Пульпируя ширина (мм) | 50-380мм |
| Пульпируя скорость (м/мин) | Чем 2м/мин регулируемое |
| Полная сила (кв) | АК380В, 50ХЗ 85КВ |
| Нормальная работая сила (кв) | АК380В, 50ХЗ 70КВ |
| Весь вес машины (т) | 3Т |
| Температура выпечки (степень) | -300 степень на нормальной температуре |
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
