Книга согласований производственного оборудования батареи техническая
1. Требования к дизайна сборочного конвейера плиты батареи сумки
Функция
1,1, прибор автоматически положат пояс в машину, искусственную носку катушки тома стальной стальной пояс в автоматическую стальную коробку формируя сварочный аппарат СонгЛяоКоу может, мимо с автоматическим питаясь давлением манипулятора стальные (длина стальной полосы режа требуемая клиентом) продукты установить параметры, режа стальную прессформу давления пояса (стальной пояс после формировать форму «у» «мышца»). Схватите реклаймер манипулятора подкрепления, ожидание. Сделанная коробка стального листа действием степпер мотора двигая вверх, материал стальной пластины самосхвата манипулятора автоматический даже, в питаться, шкала надеется переднее, взятие надеется манипулятора бара самосхвата, автоматной сварки, автоматической прессформы стальная коробка в продолжает рамку будет автоматически согласно заказу в таком же направлении (около 100 соединяет в серию), ясном для того чтобы задействовать для работы. (примечание: в процессе бега закоченетой плиты питаться с движением манипулятора бара самосхвата одновременная работа, для того чтобы улучшить эффективность продукции)
1,2, эффективность: сваренная стальная коробка минута 10 частей, усиленная рамка около 6 секунд.
1,4, особенности: один работник может работать, искусственная плита деятельности в целом стали прокладки, стальной пластины самосхватом манипулятора автоматическим, автоматической прессформой, автоматический сплющивать, автоматическое исправленное собрание, усиленная рамка сваривая выживание, удобный и надежная деятельность, уменьшает ручную операцию и интенсивность труда, высокую эффективность.
2. Основные технические требования и параметры:
2,1, материалы подкрепления: 0,5 мм кс 14 мм кс л, каждое блюдо весит около 10 | 30 кг.
2,2, отливая в форму длина: 90 | 255 мм.
2,3, усиленный длина 120 рамки | 290 мм, ширина 85 | 175 мм регулируемы.
(одиночная голова):
3. 2,4, заварка пятна, полная толщина из 3 мм или.
2,5, сварочный аппарат пятна: сварочный аппарат пятна биллитон моря. Сила АК380В плюс или минус 10%, 50 ХЗ + 5% для выходной мощности ХЗ.Тхэ максимальной 25 ква. Сваривая расписание 25 мм. Сваривая разбивочное расстояние регулируемо. (2)
2,6, подкрепление, плита подкрепления в часть самосхватом манипулятора автоматическим на материале, сварочном оборудовании автоматически извлекли части, автоматических в заказе после такое же ясного, легкий для того чтобы транспортировать и процесса использующ вниз (около 100 соединяет в серию), после отчета о отсчета к полиции.
2,7, заварка пятна твердо и надежно.
2,8, располагающ размещать приспособления надежный, прочная, легкая разборка.

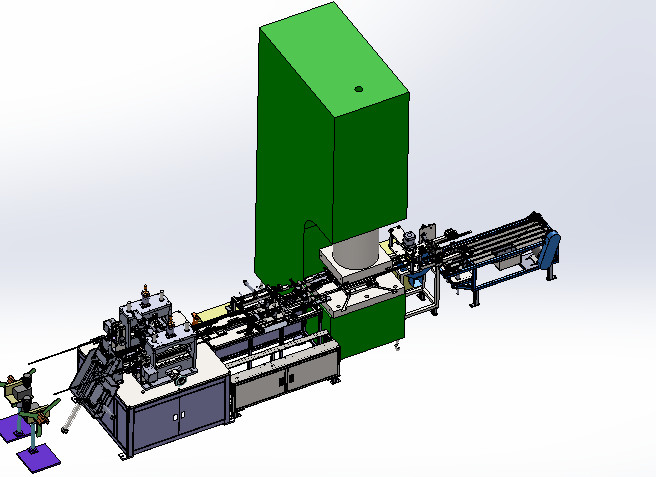

3. автоматическая стальная коробка формируя главные компоненты сварочного аппарата
3,2, параметры оборудования технические
|
Спецификации машины Деталь |
||
| Технические параметры | эффективность | 10Пьесе/мин |
| Полная сила (кв) | 55кв | |
| Нормальное функционирование силы (кв) | 52кв | |
| Другая энергия | Высушите обжатый источник воздуха | |
| Вес | Около 8 тонн | |
| размер | Л7500мм*В2300мм*Х4000мм | |
3,3, главные компоненты оборудования
| НЕТ | Состав системы | Системная конфигурация | номер |

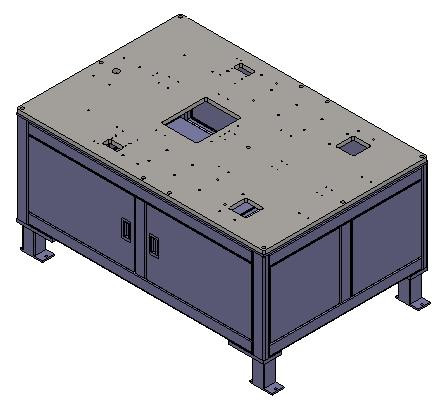

| 1 | Система шкафа | 1Сец | |
| 4040 сваренная квадратами структура рамки | 1 | ||
| Базовая платина | 1 | ||
| 2 | Компонент завальцовки | 2Сец | |
| Машина завальцовки | 2 | ||
| 3 | Отрежьте компоненты прессформы | 2Сец | |
| Гидравлическая система | 1 | ||
| Вверх и вниз фасонного штампа | 2 | ||
| Отливая в форму гидравлический цилиндр | 2 | ||
| 4 | Сваренные компоненты | 1Сец | |
| Сварочный аппарат пятна | 2Сец | ||
| Механизм заварки | 2 | ||
| Механизм заварки | 2 | ||
| 5 | Питаясь регулируя компоненты | 1Сец | |
| Линейный проводник серебра | 2 | ||
| Положительный и отрицательный винт регулировки | 2 | ||
| Механизм Адджуст питаясь | 2 | ||
| Механизм управления рулем | 2 | ||
| 6 | Автоматический питаясь компонент | 1Сец | |
| цилиндр | 3 | ||
| Линейный проводник серебра | 2 | ||
| 7 | Компонент собрания плиты | 1Сец | |
| Агенство транспорта плиты | 1 | ||
| Материальный питаться | 1 | ||
| 8 | Компоненты ролика плиты | Одностоечная гидравлическая пресса | 1Сец |
| Приспособление плиты | НСец | ||
| 9 | Многопунктовые компоненты заварки | 1Сец | |
| Сварочный аппарат пятна | 2Сец | ||
| Механизм заварки | 2 | ||
| Механизм заварки | 2 | ||
| 10 | Автоматические прикрывая компоненты | 1Сец | |
| Шаг в получая заведения | 1Сец | ||
| 11 | Операционная система | ПЛК-Омрон | 1Сец |
| Экран касания | 1 |
3,4, части оборудования основы
3.4.1Трак и система рамки: 40 * 80 структура сваренная квадратами, обеспечивает стабильность машины, оборудованную с регулируемой чашкой ноги и всеобщее колесо, может отрегулировать высоту уровня оборудования, легкую к движению оборудования машины, поверхности лака который печет, основного корпуса оборудования возникновение ян ГСБ05-1426-2001-8 ПБ07 бледнеет - голубой цвет (утюг). Низкопробная доска ИСПОЛЬЗУЕТ плакировку поверхности стальной пластины просессинг.(2) диаграмма ниже

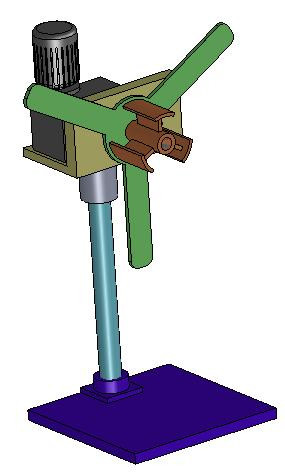

3.4.2, свертывая система: принимающ управление мотора, завальцовка, положенные датчики свертывает спиралью диаметр диска: 120 мм, 450 мм в дяметер.(3) диаграмме ниже
3.4.3, отрезали систему прессформы: давление принесло давлению стальной цилиндр, автоматическое питание мотора сервопривода (длину стальной полосы режа требуемую, что продуктом клиента установить параметры), когда установить длину заведений вырезывания режа стальной пояс, транспортируя механизм отрежет стальной пояс в фасонный штамп форминг.(4) диаграмма ниже
3.4.4, сваривая компоненты: механизм заварки с методом фиксированного, вокруг разбивочного расстояния можно отрегулировать, механизм заварки с методом деятельности, управляемым пневматическим дальше вниз, вышел и правое разбивочное расстояние регулируемо. Манипулятор после или даже стальная пластина и сталь, сваривая механизм заварки на прессе. (включая сварочный аппарат пятна тинто пролива 2 Тайвань, одновыходовая максимальная сила 25 ква, расписание заварки 25 мм). (как показано в диаграмме 5)

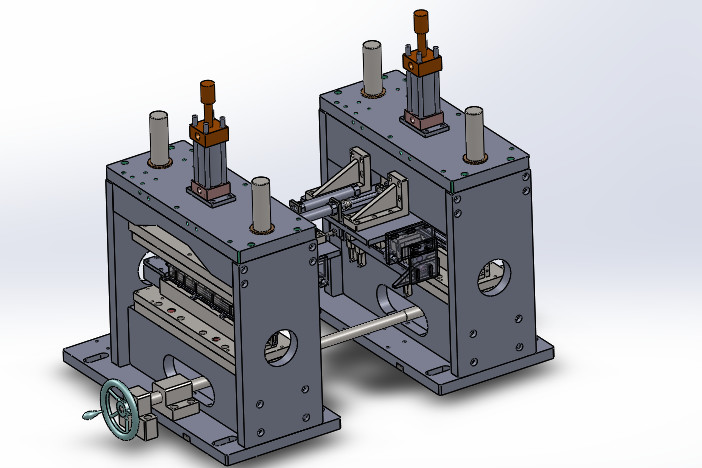

3.4.5, регулирующ компоненты: материальный регулируя механизм главным образом будет даже плита подкрепления к положению изделия при сварке, как джин надеется фиксированное после сваривать, после завершения коробки заварки стальной шаг за шагом от материалов внутри Дао нажатое дальше к следующему уровню. Питается регулируя механизм можно приспособиться к разным видам сварочного аппарата стальной пластины, в процессе регулировать деятельность прост, покуда отпустите сохраняя болт, трясущ ручку положительную и механизм отрицательного вращения питаясь регулируя будет большие небольшими. Отрегулируйте к необходимому размеру после запирать сохранять болт.(6) диаграмму ниже

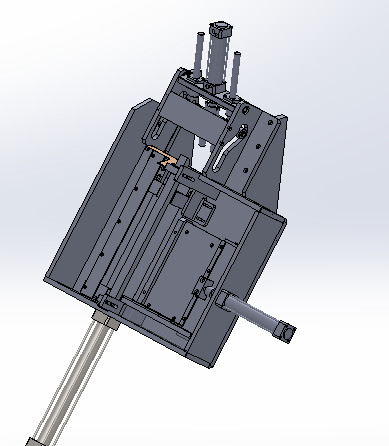

3.4.6, автоматические питаясь компоненты: автоматический питаясь переход компонентов главным образом помещенный и даже закоченетый компонент плиты. Искусственное место определенное количество закоченетого наклона плит даже в автоматическом питаясь компоненте, закоченетой регистрации цилиндра плит автоматической и даже соединит к питаясь контролю компонент.(7) диаграмму ниже
3.3.7, компоненты собрания плиты: формирующ хороший железный каркас под влиянием цилиндра масла к компоненту собрания плиты и собранию зародыша шерстей, зародыш МАО питаясь используя работая вращение 3 питаясь, улучшает эффективность. После завершения собрания в соединении железного каркаса и стальной пластины
Заклепка цилиндров пользы, предотвращает свободно
3.3.8, компоненты ролика плиты: платен гидравлической прессы 315 т одностоечный собранной плиты обрабатывая отжимающ процесс.
3.3.9, многопунктовые компоненты заварки: для обработки заварки соединения даже закоченетой плиты и зародыша МАО многопунктовой.
3.3.11, автоматический прикрывая модуль: процедура после того как завершение плиты будет собрано, оне пьесе перекрытия, удобный искусственный материал.
3.3.12, компоненты контроля, подвергают внутреннюю независимую электрическую плиту установки, внутреннюю свитчинсталлед утечку, стабильность механической обработке компонентов электропитания дк, цепи электропитания, с управлением ПЛК, реле, механизмом управления мотора, етк. С внешним соединением, пользой соединителей и конечной станцией. ПЛК принимает раздел потолка прокалывания кабеля ОМРОН.Повер. Среди других кабеля, проводки и тубопровода оборудования в более низких трубах воздуха.
4, средство энергии
4,1, электропитание
4.4.1, напряжение тока АК380В, одиночная фаза; Качание напряжения чем +/- 10%.
4.1.2, частота 50 хз.
4,2, воздух
2, давление 0,4 | 0,6 Мпа.
4.2.2, торгуют 10 Л/МИН, нормой использования 50%.
Условия окружающей среды
прибор 5.Тхис в следующих условиях можно побежать без проблем.
5,1. Температура окружающей среды: 0 | ℃ 40.
влажность 5,2. 30-80% но должна быть никакой конденсацией.
условие принятия 6.Экипмент
представление 6.1.Рандом документов, инструментов и списка запасных частей:
| Серийный номер | Материальное имя (данных) | Число экземпляров | Время представления | Примечания |
| 1 | Особенные инструменты отладки и обслуживания | 1 / стойка | Срок поставки | 6 наборов ключа 1 угла/таблица |
| 2 |
Руководство деятельности оборудования: (включая следующее); 2,1 инструкции и руководство по эксплуатации оборудования; ремонт и руководство по уходу и обслуживанию оборудования 2,2: Краткое введение к принципу деятельности оборудования; Схематическая диаграмма механического собрания плана и компонента; Спецификация обслуживания смазки; |
1Сет | До доставки или доставки оборудования | Электронный документ |
| 3 | Список упаковки и сертификат квалификации продукта | Срок поставки | ||
| 4 | Электрические схемы, программа ПЛК | 1 / стойка | После получать полную оплату | |
| 5 | Чертежи нося частей и запасных частей | 1 / стойка | Срок поставки | Части уязвимых частей для того чтобы обеспечить чертежи размера ПДФ |
| 6 | Оборудовать: Пакет 23 кс 23 катода колеса колеса Фенгонг, 25 С 25 каждое для каждое одного; отрицательные сумки С 21, 23 кс 23 колеса 21 Фенгонг по каждому для каждое одного | 副 4 | Срок поставки | Чертежи размера ПДФ |
документы 6.2.Аксептансе: документы принятия оборудования, документы окончательного принятия.
модель 6.2.1.Аксептансе: согласно техническому согласованию моделей в входящем размере.
результат 6.2.2.Аксептансе: согласно принятию технического согласования.
критерии 6.2.3.Аксептансе:
6.2.3.1. Пре принятие на сцене партии б;
6.2.3.2. Оборудование закончено и в хорошем состоянии, которое в соответствии с уместными обеспечениями контракта и технического согласования.;
3.2.3.3. Пре принятие главного оборудования функции, технических индикаторов и возникновения принятия пре принятия неправомочного, предложенного партией а в соответствии с требованиями более дальнеишей регулировки, регулировка выполнено через согласие партии доставка;
6.2.3.4. Сводка образования пре принятия;
критеря по принятия 6..2.4.Финал
6.2.4.1. Материалы используемые в машине проверки соответствия условиям в соответствии с требованиями этого согласования.;
6.2.4.2. Непрерывное производство оборудования на неделя после официального признания, принятие работы в непрерывном режиме на 2 часа;
6.2.4.3. Осмотр и принятие 2 партиями обозначили инженерно-технический персонал для того чтобы участвовать внутри и совместно подписали отчет о принятия.
7, Парты а и Парты права и обязательства Б:
| Серийный номер | Проект | Ответственная партия | (примечание «,» сказал партию медведя) | |
| Первая партия | вторая партия | |||
| 1 | Основная конструкция | О | , Пожалуйста снабдите | |
| 2 | В месте продавца для того чтобы отрегулировать материал | О | Обеспечить извещение о продавца | |
| 3 | Переход | О | ||
| 4 | Разгружать | О | Положение и починка. | |
| 5 | Условия оборудования поддерживая | О | ||
| 6 | Конструкция трубопровода для воздуха | О | Требования для пневматической стабильности, источника газа соотвествовать уместных параметров. | |
| 7 | Электрическая конструкция | О | Требует независимого переключателя мощности | |
| 8 |
Основная проводка Сопло источника воздуха |
О
|
Требует независимого интерфейса источника переключателя воздуха и воздуха. | |
| 9 |
2 связывая проволокой Вне проводки Подготовка кабеля |
О | Земная линия трубы. | |
| 10 | Установка и поручать | О | О | Координата с деятельностью, обслуживанием и техническим персоналом. |
| 11 |
Тренировка: 11,1 тренируя персоналов оператора и обслуживания Деятельность прибора, обслуживание штата может быть правильно и быстро Отказ погрузочно-разгрузочного оборудования; 11,2 тренируя содержаний включая всю систему управления, Обслуживание механической системы и обеспечивает данные по тренировки Материал; 11,3 тренируя влияний: деятельность технических персоналов умелая, Персонал обслуживания, который нужно общаться с общими отказами. |
О | О |
Покупателю нужно определить оператора, Персонал обслуживания. И зафиксированный, не смогите произвольно изменить; обеспечьте 2 свободных возможности обучения (тренировку) покупателя, 3 обязанности: командировочные расходы. |
| 12 |
Статья конфиденциальности: 12,1 любая техническая информация снабженная другой партией другая партия Архив данных имеет обязательство держать конфиденциальный, без других партыЛисенсинг, не в любом случае передачи или леакагеТо третья сторона; 12,2 обязательство покупателя не к собственному, ни позволяют имитации итХе третьей квадратной оборудования, в противном случае медведя. Настолько все потери причиненные продавцом. |
О | О | |
|
13
|
Обслуживаний после продажи: 113,1 от даты окончательного принятия даты подписи, Один год, продавец ответственен за отказ не- свободного и Ши Баоксю (продавец, после получать извещение покупателя; 48 часов к сцене покупателя; 13,2 больше чем одних года, продавец быстро отремонтирует, Обязанность только для цены; |
О
|
О |
Винт шарика и линейный подшипник Нормальные случаи пользы без недостатка Время 80000 часов. |
| 14 |
Обновление продукта: Должный к развитию продавца техническому, модернизировать оборудования и улучшение представления, должны быть запросом покупателя к продавцу должны быть ответственны за модернизировать, обязанность продавца только цена преобразования |
О | О | |
8, права интеллектуальной собственности
8.1. Интеллектуальная собственность, который содержат в этом согласовании включает продукт моделируя и Парты а обеспечит чертежи дизайна и другие данные для партии первой части, без разрешения партии а, партия б не будут протекать ко всем компаниям и индивидуалы, партией б ответственны за все потери или приводить; Парты единственное согласитесь Парты б основанный на этом техническом согласовании под целью пользы снабженной партией а все данные и информация
8.2. Партия б соглашается что она не снабдит чертежи дизайна и другую информацию или информацию другие цели за исключением технического согласования. В противном случае Парты а будет вправе ответственность Б партии владением соответствуя
5.3. без утверждения партии а, она запрещена поставить других клиентов за исключением партии а или парты обозначенное партией а в направлении партии а, в противном случае все направляют и косвенные потери будут сделаны Б. партии.
интеллектуальная собственность 8.4.Тхэ оборудования имеется партией б, и Парты обещания а не быть сама по себе, ни она позволяет любой другой третьей стороне скопировать оборудование, в противном случае она принесет все потери причиненные партией б
разрешение 9.Диспуте
Споры касаясь или причиненный этим согласованием будут установлены через консультацию или посредничество. Если консультация или посредничество не позднее 2 месяца без получать сколько угодно приемлемое к обеим сторонам результатов, спор должны установлены арбитражем, то арбитраж на основании указа арбитража контракта Китайской Республики.
10. Нарушение контракта и пассив
Обе партии строго выполнят их соответственно обязательства, в проломе основных условий согласования, другая партия озаглавлена для того чтобы прекратить согласование, и будет вправе заявка к другой партии, исполняет количество заявки согласно экономическому договорному праву уместных обеспечений.
11. Другое
согласование 11.1Тхис и свои дополнения за основа и изготовление и принятие оборудования контракта поровну действительны;
экземпляры 11.2.Тво этого согласования, Парты владения а экземпляр. От даты подписи утвержденных представителей 2 партий, дата уплотнения официального входа в силу.
технические переговоры согласования 11.3.Тхис.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
