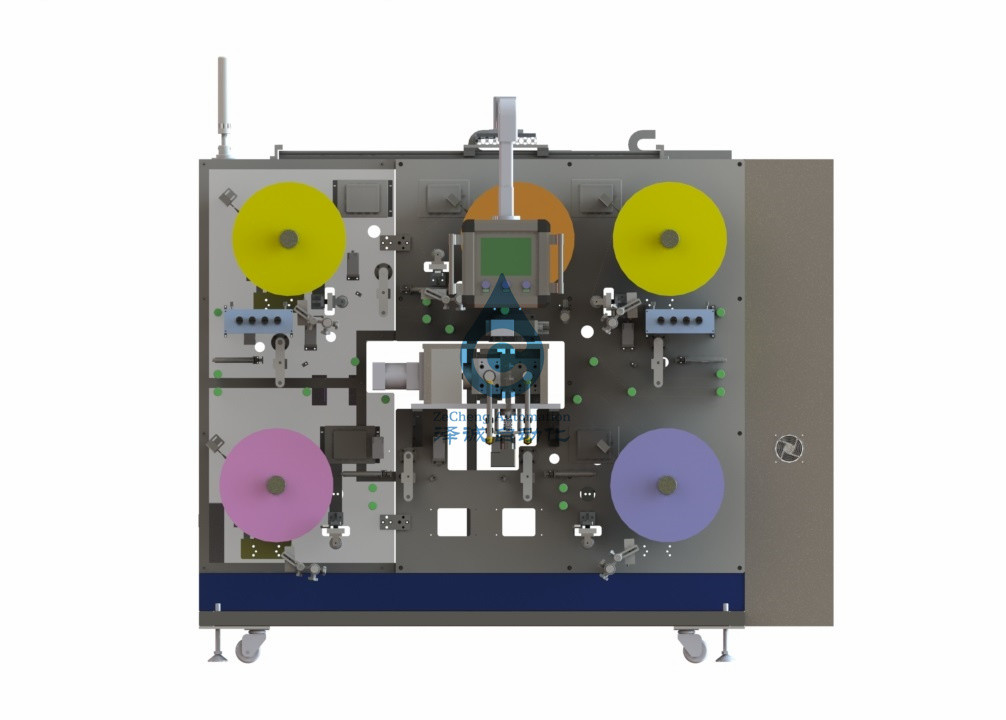

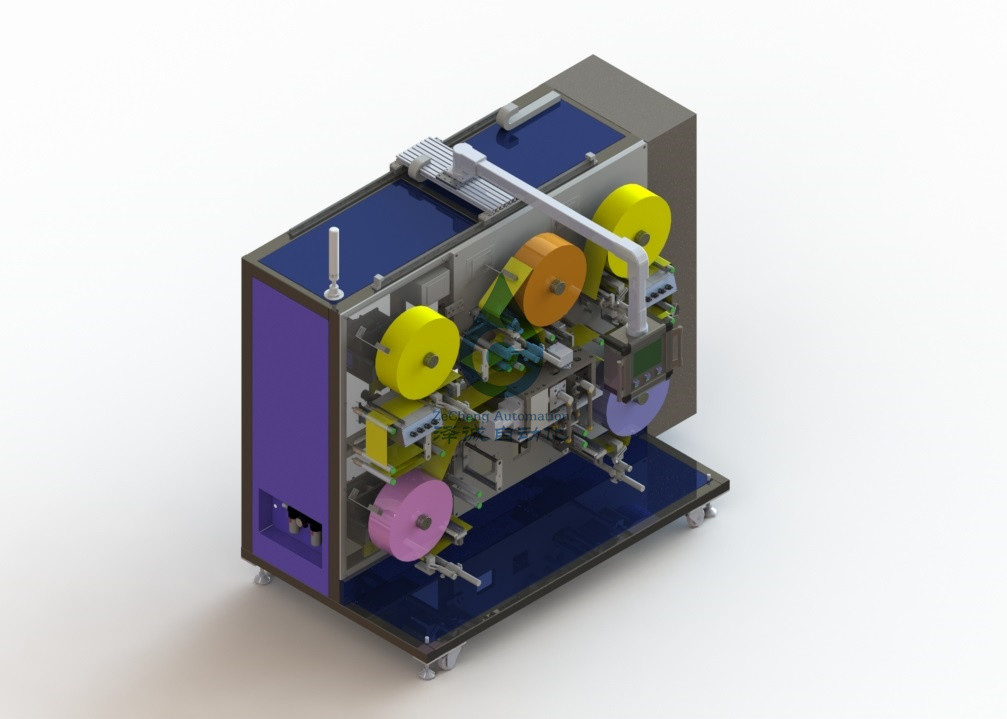

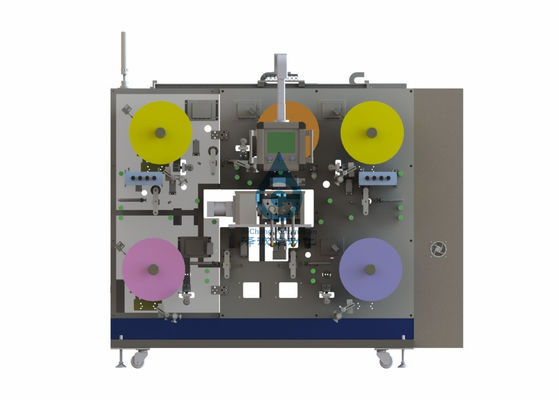

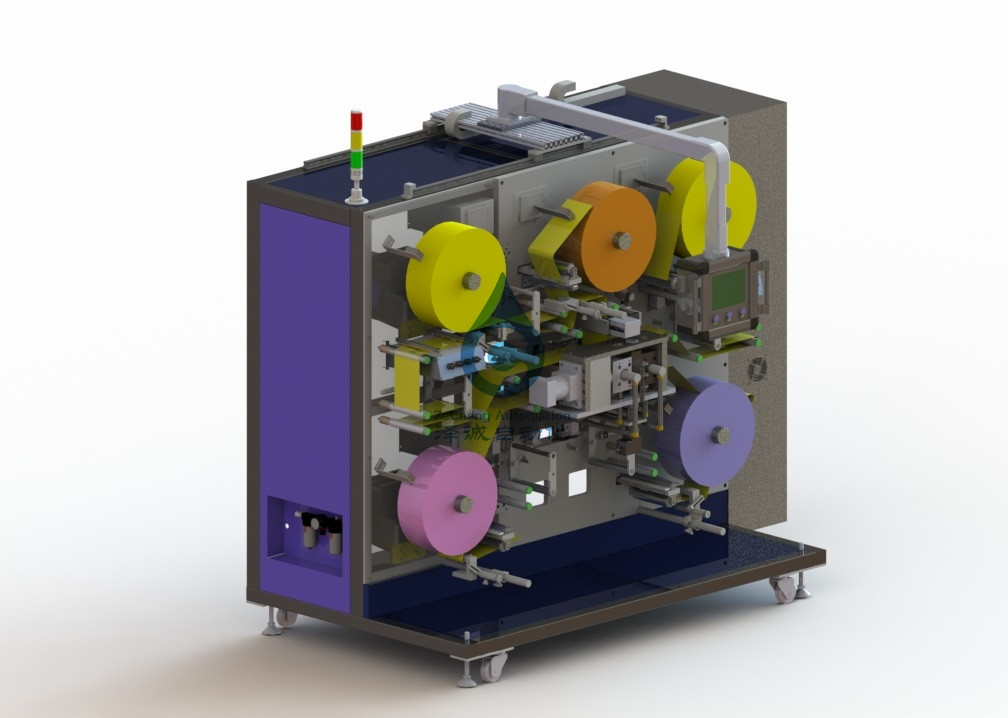

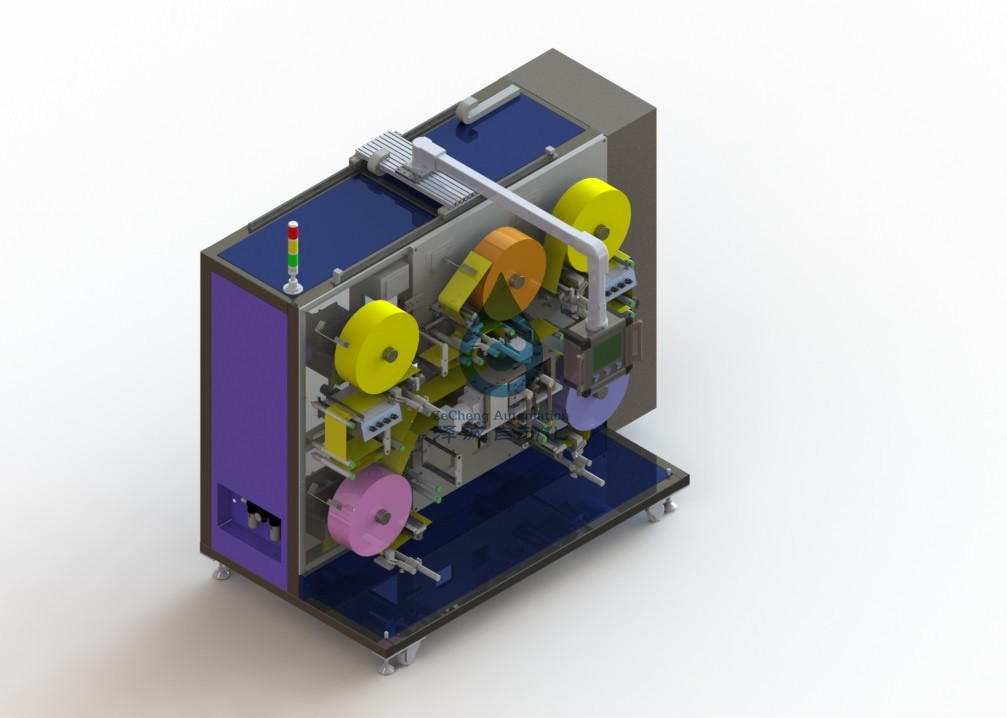

3 - полупроводниковый пояс лития батареи лития 50um ультра тонкий формируя машину

полупроводниковый пояс лития батареи лития 3-50um ультратонкий формируя машину

1. Введение прибора

1.1. Прибор главным образом использован для формировать чистый анод лития металла полупроводниковой батареи лития или формировать лист лития жидкостной части поляка лития дополнения электрода батареи лития положительной.

Главное осуществление разматывать пояса лития автоматический, выпрямлять, напряжения, защитного фильма автоматический разматывать, выпрямлять, напряжения, фильма b защитного автоматический разматывать, выпрямлять, напряжения, формировать, напряжения, перематывать, защитного фильма процессов напряжения, перематывать и другого.

1,2 процесс деятельности прибора

2, оборудование могут приспособиться к входящим материалам и техническим характеристикам изделия

2.1. Приспособьтесь к спецификации листа лития

2.1.1. Поставленный материал фольга лития металла, ширина крена: 30mm~250mm, отступление выравнивания крена: ±3mm, диаметр крена внутренний: φ3 «.

Максимальный наружный диаметр: φ350mm

материал 2.1.2: фольга лития, толщина 0.2-2mm, точность ±10μm, очищенность ≥99.9% металла лития

2.1.3. Snaking гнуть ошибка входящего материала: 2mm/250mm;

Максимальное отклонение выравнивания ±3mm катушки.

Диаграмма 1. схематическая диаграмма материальной формы края

2.1.4 механических характеристики: максимальный растяжимый коэффициент трещиноватости: 50g/mm2

2.2. Приспособьтесь к спецификации защитного фильма

2.2.1. Входящий материал прозрачный вьюрок защитного фильма, ширина вьюрка: 50mm~300mm, отступление выравнивания вьюрка: ±0.5mm, диаметр вьюрка внутренний: φ3 «.

Максимальный наружный диаметр: φ450mm

2.2.2. Толщина защитного фильма: 0.2-0.75mm

2.2.3 входящие материалы: односторонний смазывать.

3. Технические параметры оборудования

3,1, полная сила: ≤6KW;

электропитание 3,2: AC220 V±10% 50HZ;

3.3. Обжатый воздух: ≥ 0.5mpa давления, ³ /h подачи ≥3m;

3.4. Источник вакуума: ≤ -90kpa (обеспеченное партией a), нагнетая ³ /h ≥ 1M емкости;

3.5. Вес оборудования: тонны ≤1.5.

Земное требование к нагрузки: 650kg/㎡;

3,6, азот: ≥ 0.5mpa давления, < 0="">

3,7, общий размер: (L) 2150* (w) 1500* (h) 2000;

(для ссылки только, главным образом в виде);

3,8, исключая других факторов, тариф ≧98% движения оборудования, выход продукта ≧99.5%;

3,9 проектная мощность оборудования 0-35m/min и точность управления скоростью 1/1000.

3,10, лист лития в точности управлением региона фильма ЛЮБИМЦА (направлением ширины диафрагмы и отставать): +/-2.0mm.

3.11. Сделайте обработку крена не-ручки Tufram с роликом который контактировал пояс лития.

Контактный ролик с фильмом ЛЮБИМЦА сделан из облегченного ролика волокна углерода.

диаметр φ150mm 3,12 роликов, эффективная ширина 300mm, круглый runout ≤1um, точность ≤2um собрания, твердость ≥HRC65 основного корпуса ролика, поверхностная покрывая твердость ≥HRC75

3.13. Свертывая давление регулируемо к 10T (5T на одной стороне).

3,14, ряд толщины фольги лития каландрируя: 3μm-100μm, точность: ±1 um.

3,15, каландрированный ряд веса фильма лития: 1.0-10.0mg/1540.25mm2.

3,16, точность фильма ЛЮБИМЦА обматывая: ±1mm.

3.17. Все разматывать и перематывать части поляка будут иметь получать платформу с масштабом.

3,18, скорость разматывать прокладки лития: 0.26m/min (20m/min), servocontrol точности ±0.1%~0.2%, скорость регулируемая.

3,19, ряд коррекции: максимум 25mm. Точность коррекции: +/-0.2mm.

3.20. Оборудование будет иметь функцию переменного напряжения и постоянн напряжения в то же время. Значение напряжения установило интуитивно экраном касания, и устанавливая блок ≤ 1G;

Напряжение фольги лития можно отрегулировать в границах 80 | 400GF, и зыбкость напряжения в процессе пояса идущем чем или равный до ±5% (за исключением зыбкости обматывая и кончаясь положения).

Напряжение фильма ЛЮБИМЦА можно отрегулировать в границах 80 | 400GF, и зыбкость напряжения в процессе принимать более менее чем или равный до ±5% (за исключением зыбкости обматывая и кончаясь положения).

4. Основной список конфигурации прибора

5. Окружающая среда пользы продукта

5,1 оборудование установлено и использовано в суша комнате.

5,2, польза экологической чистоты: 100 тысяч ранг | 300 тысяч ранг.

окружающая относительная влажность 5,3: Влажность пункта росы: -45 C. ° C ~-70 °.

5,4, температура оперативной среды: 15℃ | 25℃.
