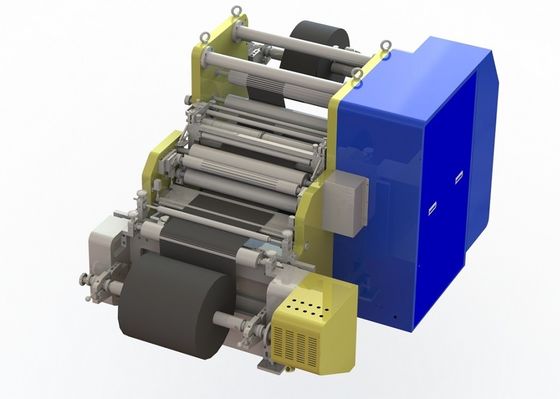

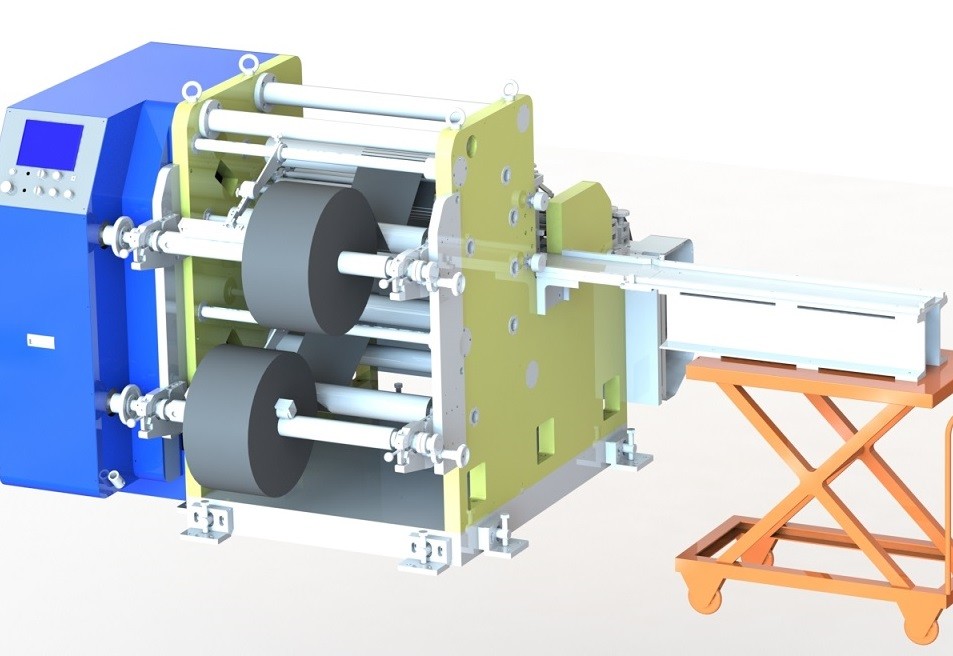

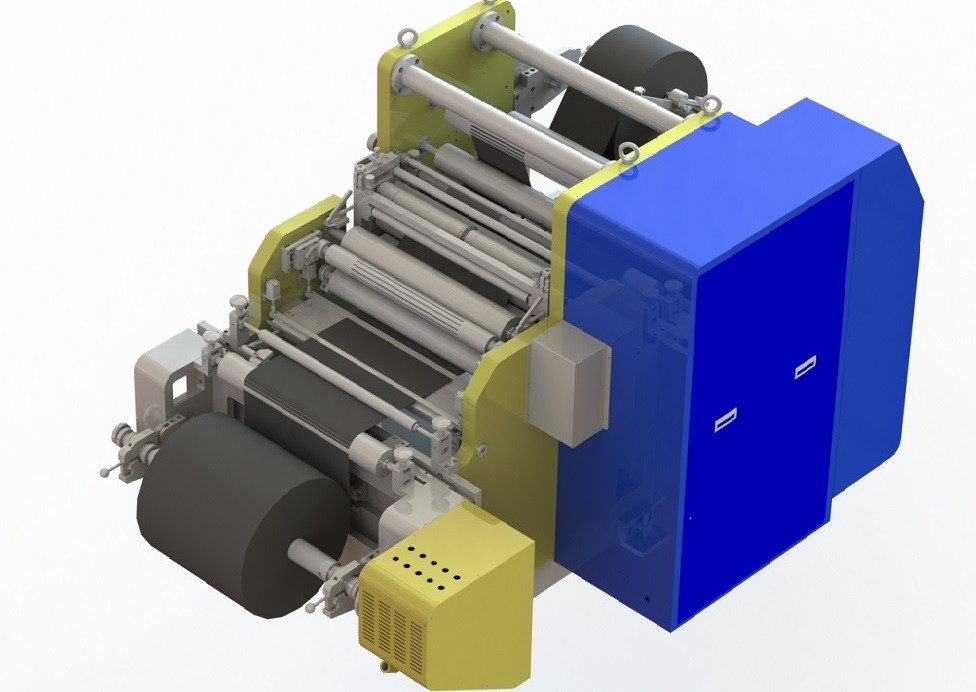

Производственная линия батареи лития 3 участков покрывает автоматическую разрезая машину
1. Функции прибора:
1,1, оборудование машины разрезая машины одиночное главным образом использованы в металлургии, электронике, электричестве, электрическом и электрические соединители, электронные блоки, электропитание, солнечное фотовольтайческое, автомобильное, судостроение, игрушки, оборудование, материалы, диафрагма части поляка батареи, ядр трансформатора, аморфические прокладки изолируя диафрагмы, реактора ядра ферросплава, прибора импеданса, замотки ядра сварочного аппарата электрической сварки, продуктов нержавеющей стали, металлических продуктов, ремесел, бумаги. Упаковочные материалы и другая обрабатывающая промышленность. Характеристики продукта: смогите отрезать ультратонкую прокладку, узкую полоску, никакой заусенец, прокладку металла высокой точности. Качество продукции имеет отечественный предварительный уровень. Применимый к стальному поясу. Медь. Алюминиевый пояс. Реагент и неметаллическая материальная ультра-точность разрезая оборудование для обработки самого тонкого 0,02 1 mm узкой части mm и как никель, медь, алюминий, титан, нержавеющая сталь, аморфическая лента и другие виды пояса металла, самая быстрая скорость продукции до 200 m/min и особенный материал. Со стабильностью хороша. Отрегулируйте степень большой, высокой точности. Точный workmanship. Конфигурация. Цена разумна, etc
1.2. Основные функции оборудования
1) непрерывная отрезая машина принимает консольные остатки инструмента структуры, которые удобны для совмещения и для изменения инструмента. Она может также обеспечить верхний инструмент лезвия или двойную приостанавливанную структуру ножа, тип инструмент лезвия.
3) вал резца slitter управляется мотором сервопривода, верхний и более низкий slitter управляется мотором сервопривода соответственно, разница slitter, лист поляка slitter не имеет меньшую деформацию и никакую пульсацию.
4) польза высокоточного свертывая резца для непрерывный отрезать, соответствующего для алюминиевой фольги, медной фольги как субстрат для непрерывным поляка покрытого зазором, высокой точности вырезывания, режущей кромки без заусенца, отсутствие морщинок;
5) высокая режа скорость, механическая скорость дизайна 40m/min;
6) с замоткой напряжения управлением PLC постоянн;
7) вал расширения воздуха использован для разматывать, который можно вращать для того чтобы принять материалы и платформу грузоподъемника для того чтобы принять материалы;
8) рамка инструмента принимает нажатую-вне передвижную рамку инструмента и оборудована с автомобилем шкафа, делая ее легкий изменить ножи;
9) инструмент имеет высокую точность, не осуществляет никакой зазор режа, можно использовать повторно, значительно сохраняет цену;
10) постоянн управление напряжения во время разматывать, отрезать и обматывать up-down;
11) скорость проконтролирована системой мотора сервопривода с stepless изменением скорости, и осуществлена синхронизация всех частей;
12) сверните вверх с правителем, удобным для материала.
13) Система обнаружения CCD можно добавить, что к автомату для резки отметила неполноценные части поляка (нужно быть определенным в контракте)
2. Входящие материалы и технические характеристики изделия соответствующие для оборудования
| НЕТ. | содержание | спецификация |
| 1 | диаметр крена: | максимальное Φ500㎜ |
| 2 | Вес разматывать: | Max450kg |
| 3 | olling диаметр барабанчика: | Φ3» (Φ76.2mm) |
| 4 | Ширина фольги | Max650mm |
| 5 | Толщина фольги | Медная фольга: 7-20μm; алюминиевая фольга: 10-25μm; |
| 6 | Ширина катушки: | максимальная ширина разрезать материальное покрытие: max650mm |
| 7 | Разделите толщину поляка: | 50~300μm |
| 8 | Обматывая диаметр: | максимальное Φ500㎜. |
| 9 | Диаметр вьюрка: | Φ3 «(внутренний диаметр) |
3, основные технические параметры оборудования:
| НЕТ. | Имя проекта | Технические параметры |
| 1 | Положите крен типа: | Выпрямляя точность ±0.1mm, выпрямляя расстояние ±60mm, точность разматывать ≤± 0.2mm, и ролик проводника принимает анодный алюминиевый ролик. |
| 2 | Ряд и точность управлением напряжения разматывать | 20-100N, ±1N |
| 3 | Разматывая ход и точность управлением отступления: | ±50mm, ±0.2㎜. |
| 4 | Механическая скорость: | Max40m/минута (непрерывные регулируемые) |
| 5 | Резать пропускную способность: | ≥10m/min |
| 6 |
Вырезывание и спецификации: Ширина вырезывания: 2 модели (специфическое письменное общение ширины) |
Стандартная режа ширина: 2 | 3 части согласно машине processThe всей оборудованы с набором остатков инструмента, включая голову и гидравлический поднимаясь автомобиль для изменения инструмента: (остаток дополнительной части будет определен в контракте. Если не определенный, согласно конфигурации технических данных стандартной. |
| 7 | Точность ширины вырезывания: | Точность ширины вырезывания: ±0.05㎜; |
| 8 | Влияние вырезывания: | Отсутствие заусенцы или волны; |
| 9 | Заусенец поляка (включая одиночные и двойные покрытые шлихты и фольги) | За покрывая поверхностью листа поляка: продольный заусенец ≤10 m (вертикальное размещение листа поляка: за поверхностью листа поляка), горизонтальный заусенец ≤16 m (горизонтальное размещение листа поляка: за поверхностью листа поляка. |
| 10 | Срок службы ножей |
Положительная одевая жизнь инструмента metersThe ≥ 100 000 жизни инструмента зоны фольги рассвета ≥ 200 000 жизни инструмента зоны metersNormal отрицательной одевая области ≥ 200 000 метров Жизнь резца отрицательной зоны фольги рассвета ≥ 200 000 метров |
| 11 | Серпентин поляка (гнуть режа направления поляка): | Часть ≤1.0mm/1300mm катода гнуть, часть ≤1.0mm/1300mm положительного поляка гнуть |
| 12 | Бренд ножа для разрезания: Отечественный нож сплава | Режим структуры диска ножа, путем изменение размера прокладки для того чтобы отрегулировать режа нож Φ размера, верхних и нижних 130 mm в диаметре, минимальном диаметре пользы: Φ 126 mm. |
| 13 | Умные особенности счисления: | Полная режа длина, втягивающ и коэффициент напряжения разматывать, верхних и низких режа скорости, сползая давление вала, срок службы инструмента, разнообразия продукта, скорость вырезывания машины, режущ метры могут быть установили и сохранили на экране касания, удобном вычерчивании и управлении производственным процессом. |
| 14 | Сигнал тревоги недостатка: | Все недостатки будут сигналом тревоги показанным на экране касания, и пункты недостатка автоматически будут показаны для легкого обслуживания. Индикаторная лампа лампы аварийной сигнализации 3 цветов, подсказка экрана касания. |
| 15 | Электротехническое оборудование: | Однофазные 380V/30A/50Hz; Потребление воздуха (обжатый воздух): 300L/Min; Полная сила: о 6Kw; Давление источника воздуха (обжатый воздух) > 6 требований к kg/cm2Gas: отсутствие воды, отсутствие масла, фильтрованного чистого воздуха. Оперативная среда: ℃ комнатной температуры 20-40; 30-70% влажность. |
| 16 | Обматывая ширина: | min30mm~max670mm |
| 17 | Обматывая точность: | ±0.5mm. |
| 18 | Обматывая ряд управлением напряжения | Одиночный вал: 5-50N |
| 19 |
Избавление края:
|
Почистьте ролик щеткой зажимая прибор собрания, напряжение отхода края смогите быть отрегулировано вручную; Утиль ≥5mm края |
| 20 | Тариф вращения прибора: | ≥95% |
| 21 | вес | 2.5T |
| 22 | Цвет прибора | Стандартный цвет теплый серый цвет |
| 23 | Прикрепленный с | Китайские руководство деятельности и руководство по уходу и обслуживанию оборудования, купили части ручные и другие материалы |
| 24 | Примечание: пожалуйста обеспечьте клиента с поляком (согласно обстановке на данный момент положительного и отрицательный) машина теста крена (около 500m длиной) | |
