обзор 2.1.1 функций

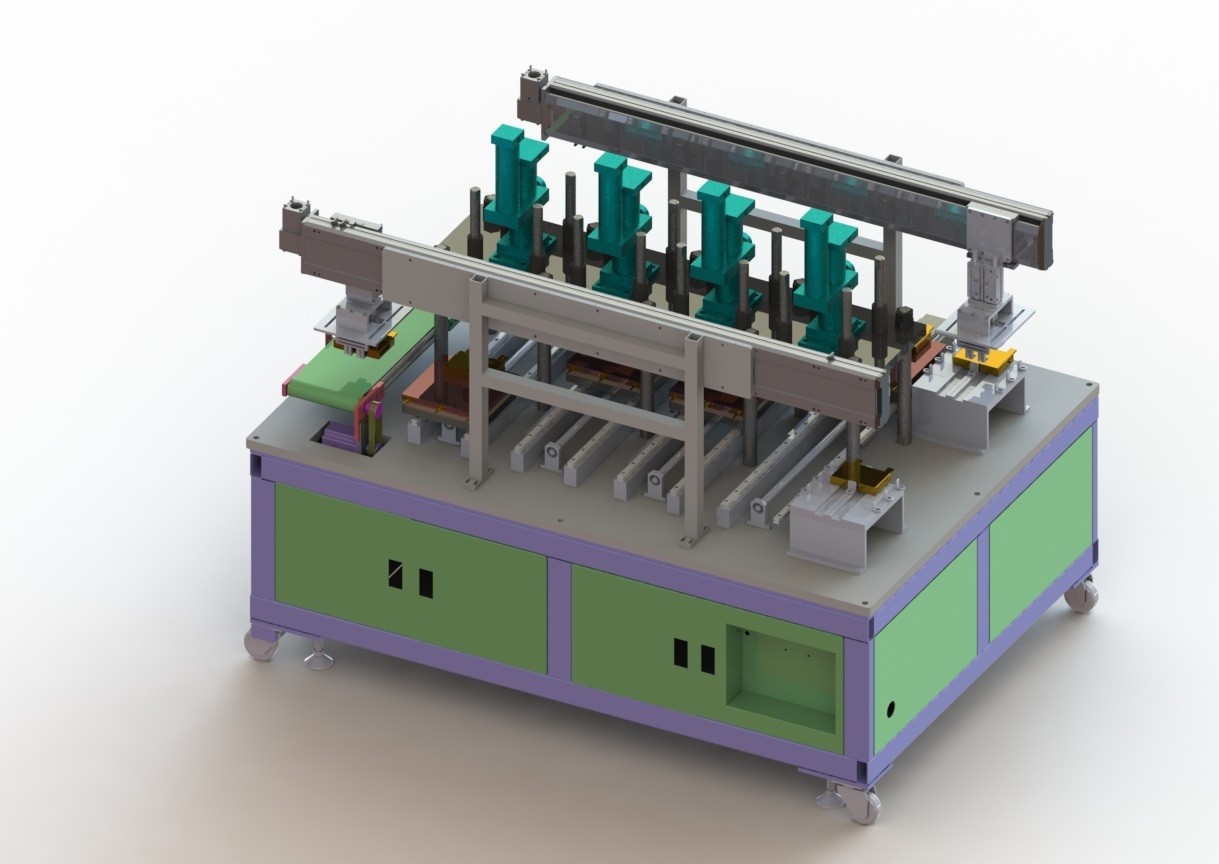

Горячая отжимая машина принимает линию тип 4 станций прямую, главным образом включая механическую руку питаясь и разгружая, автоматическую горячую отжимая, тест хи-бака и другую функцию. Датчик на месте обнаруживает поднимать домкратом вверх клетки батареи после того как продукт на месте, и клетка слоения вручную схвачена и положена в станцию горячий отжимать. Горячий отжимать продолжает согласно установленному времени, и тест хи-бака проведен после того как горячий отжимать закончен. См. план плана следующим образом:

введение 1,3 основных функций

1) однослойная линия снабжения использована для питаться: машина для производства бумажных ламинатов автоматически кладет одиночную батарею в джиг снабжения, и поручая трансплантируя манипулятор хватает батарею и кладет его в горячий отжимая механизм;

2) горячий отжимая механизм: топление давления электрической клетки;

A) горячий отжимать: горячий отжимать без паллета;

B) параллелизм между верхними и более низкими отжимая плитами: ≤±0.05мм;

C) в процессе горячий отжимать, оно имеет функцию регулировки температуры. Температуру горячий отжимать можно отрегулировать внутри ряд нормальной температуры к 130℃. Точность регулировки 1℃, и явная ошибка температуры ≤1℃.Ин производственный процесс непрерывного производства, горячая температура давления проконтролирована в пределах ±3℃;

D) когда время горячий отжимать степлесс и регулируемо от 0 к 60с, точность времени не позднее ±1%;

E) время повышения температуры подогрева: время когда температура поверхности отжимая плиты поднимает от комнатной температуры к 130℃ ≤30Мин;

F) давление клетки можно отрегулировать внутри ряд 3000-5000кгф. Во время работы в непрерывном режиме, отступление силы каждой клетки не позднее ±0.5%;

G) обработка батареи анти--ручки для отжимая плиты: обработка батареи анти--ручки необходима для отжимая плиты в контакте с обнаженной батареей. Во время процесса горячий отжимать, никакие повреждение или створка на поверхности батареи;

3) тест хи-бака: унесите тест хи-бака под давлением во время процесса горячий отжимать.

A) испытайте напряжение тока 0 | 1000В регулируемое, 0 | 1000В регулируемое, точность 1В напряжения тока, ряд 0 утечки настоящий | 10мА, настоящая точность 1мА, время 0 теста | 999с регулируемое;

B) текущую стоимость и значение напряжения тока можно кормить назад к системе ПЛК в то же время для обеспечения точности суждения короткого замыкания. Оборудование имеет функцию дискриминации НГ и ОК;

C) после того как тест короткого замыкания, дишаргинг манипулятор положит неправомочные продукты в ненужную зону для ручной обработки, и квалифицированные продукты будут положены в следующую линию снабжения;

1,4, список основных конфигураций прибора

2.1.5 оборудование техническое параметерс1. Параметры основного оборудования

1) полная сила: ≤50КВ;

2) электропитание: АК380 В±10% 50ХЗ, трехфазная система 5-провода;

3) обжатый воздух: ≥ 0.5мпа давления, подача ≥12м /h;

4) вес оборудования: ≤ 2,0 тонны. Земная нагрузка: 650кг/㎡;

5) общий размер: (длина) 2000* (ширина) 1400* (высота) 2200; (для ссылки только, специфический в виде);

6) цвет возникновения: согласно доске цвета партии а;

7) эффективность оборудования: 5ППМ (эффективность автоматической деятельности оборудования, исключая других факторов);

8) мовинг тариф ≥ 99% оборудования;

9) ≥ 98% выхода продукта;

3. Электрическая система управления

1) располагая модуль и модуль ИО управят движением вала и цилиндра машины. Система оборудована с функцией анти--опоздания для уменьшения повреждения оборудования причиненного мисоператион персонала.

2) прибор резервирует интерфейс модуля серийного порта и модуля локальных сетей, собирает информацию необходим прибором, и резервирует функцию соединяя приборов в верхней части потока и идущих дальше по потоку
