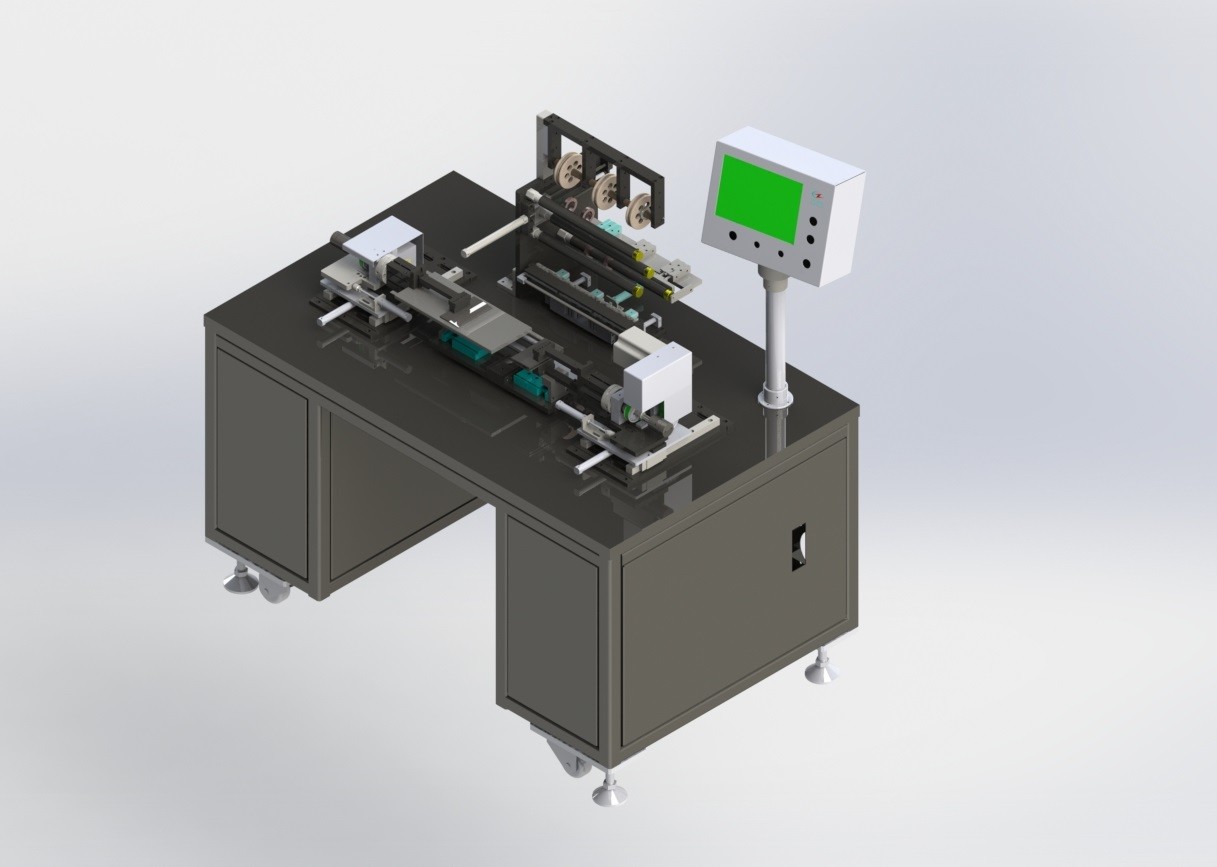

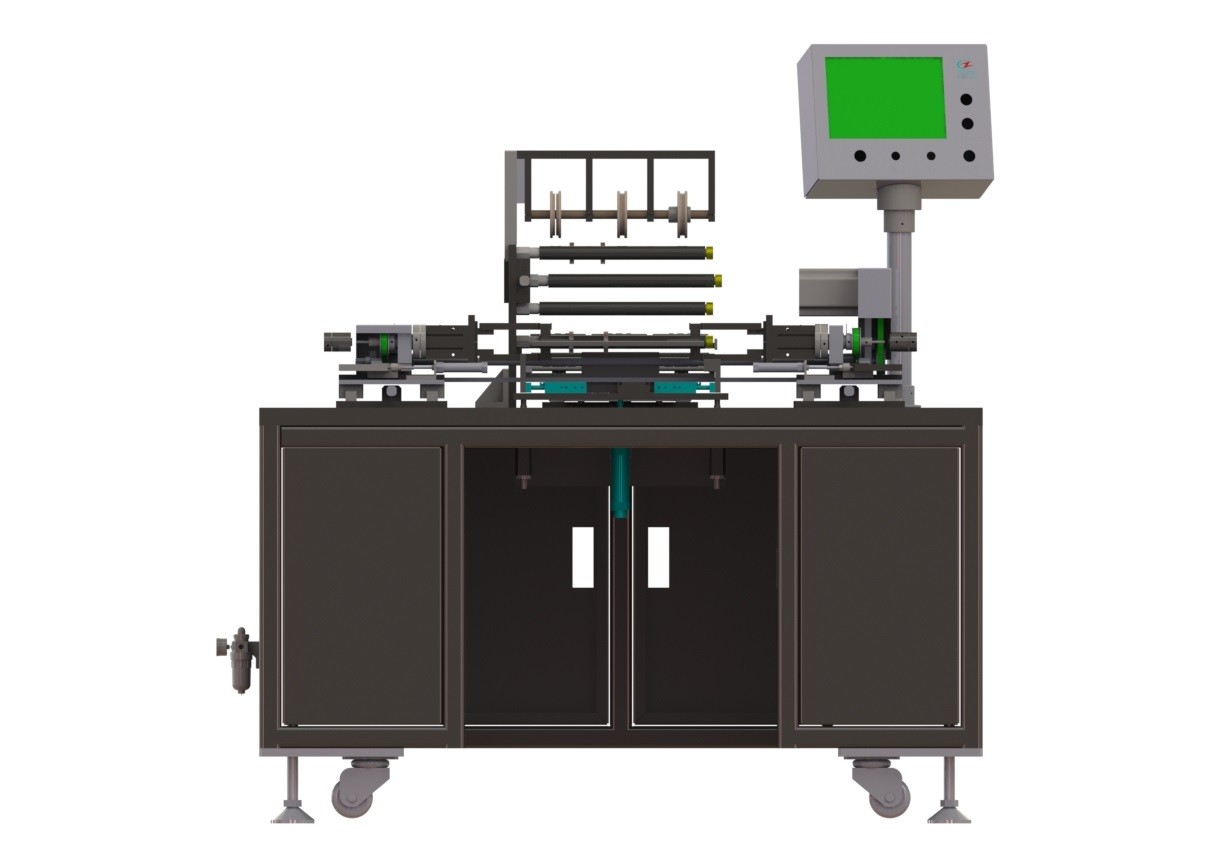

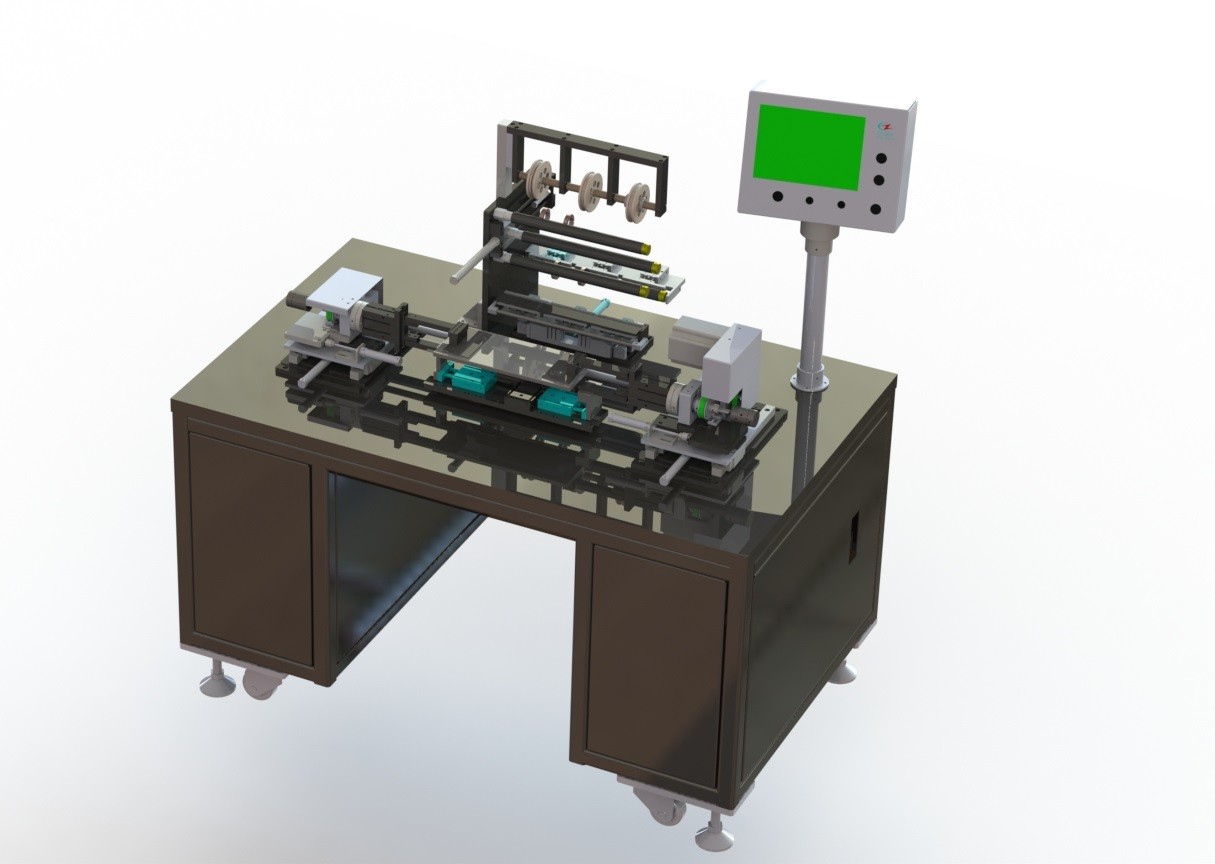

Малошумный экспириментально Гумминг сборочный конвейер пакета литий-ионного аккумулятора машины
1, введение оборудования
Эта машина специально конструирована для процесса вставки клейкой ленты после сплющивать квадратную клетку батареи. Соответствующее для одновременного создания программы-оболочки 5 или нескольких гальванических элементов после сплющивать клетку батареи с промежуточной клейкой лентой.
| В |
Х |
Т |
СЛ |
| 80мм |
100мм |
2.5-10мм |
15мм |
3. Функции и параметры оборудования:
3.1. См. следующую диаграмму для положения клейкой ленты.
3.2. Создайте программу-оболочку вверх средняя лента раз. 2 прокладки клейкой ленты будут связаны, и биндинг расстояние будет расстоянием между 2 концами клейкой ленты:
3.3. Отсутствие пузыря после создания программы-оболочки ленты;
3.4. Ошибка положения клейкой ленты: 1 мм;
3.5. время такт: 6ппм.
4. Описание оборудования
Описание работая процесса:
Как показано в диаграмме 1 на праве, сплющенные гальванические элементы вручную помещены в клетке батареи располагая пустое положение 1, цилиндры нажимают 2 стороны клетки батареи, который нужно расположить, зажимая пальцы на приближать обеих сторон к клетка батареи зажать клетку батареи, все приближать к направление клейкой ленты, ручки вращая механизма питаясь механизма клейкой ленты клейкая лента на клетке батареи, вращая мотор вращает на установленном угле, клейкая лента обмотана на клетке батареи, после того как резец режет клейкую ленту, мотор вращает на некотором угле, и отжимая ролике отжатый на клетке батареи вставляет прилипатель кабеля на клетке батареи.
4.2. Описание главного оборудования
4.2.1. Клетка располагая и зажимая механизм: вручную установите клетку в располагая таблицу, и цилиндр нажимает располагая бортовую плиту для того чтобы выровнять клетку.
4.2.2, вставляют средний механизм ленты: зажмите клетку батареи путем зажимать цилиндр пальца, вставьте ленту на клетке батареи, поверните мотор для того чтобы обмотать ленту на клетке батареи, отрежьте ленту с резцом ленты, поверните мотор снова для того чтобы установить угол, и отожмите ролик для того чтобы вставить ленту кабеля на клетке батареи.
4.2.3 клейкая лента вставляя механизм: 2 крена клейкой ленты можно повиснуть на консольном ролике, и функции ленты питаясь и режа можно осуществить через ленту отпуская механизм, связать питаясь механизм тесьмой и связать режущий механизм тесьмой.
4.2.4. Механизм рамки: 4040 структура сваренная квадратами с хорошей прочностью. Базовая платина сделана из стальной пластины 25мм толстой с поверхностью покрытой хромом.
4.2.4. Механизм Оператинг: Интерфейс деятельности экрана касания принят, с ясным и красивым интерфейсом деятельности. Кнопки стартуп, аварийной остановки, ручных и автоматических.
4.2.5. Механизм распределительного ящика: машина внутренне обеспечена с независимой электрической доской, и внутренне оборудована с компонентами цепи силы как переключатель утечки, электропитание ДК стабилизированное, ПЛК для контроля, реле, механизм управления мотора, связь етк. с снаружи будет налажена соединителями и терминальными блоками. ПЛК принимает омрон. Потолок силового кабеля пефорирован. Кабели и трубы воздуха между другим оборудованием будут связаны проволокой и будут пущены по трубам на нижней части.
5. Конфигурация оборудования
| НЕТ. |
состав системы |
Системная конфигурация |
Количество |
| 1 |
Система шкафа |
|
1 набор |
| |
|
Сваренная каркасная структура |
1 |
| |
|
Субстрат (плакировка стальной пластины) |
2 |
| 2 |
Ручные питаться и система позиционирования |
|
1 набор |
| |
|
Питаться располагающ механизм |
1 |
| 3 |
Свяжите вставлять тесьмой механизм |
|
1 набор |
| |
|
Цилиндр - СМК |
6 |
| |
|
Серебр линейного проводника рельс-верхний |
4 |
| 4 |
Зажимая и вращая механизм |
|
2 набора |
| |
|
Цилиндр - СМК |
10 |
| |
|
Серебр линейного проводника рельс-верхний |
4 |
| |
|
Мотор-Хандельберг |
1 |
| |
|
Одновременный пояс |
2 |
| 5 |
Операционная система |
|
1 набор |
| |
|
Экран касания |
1 |
| 6 |
Система управления |
|
1 набор |
| |
|
Омрон ПЛК |
1 |
6. Обязательство сотрудничества
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
