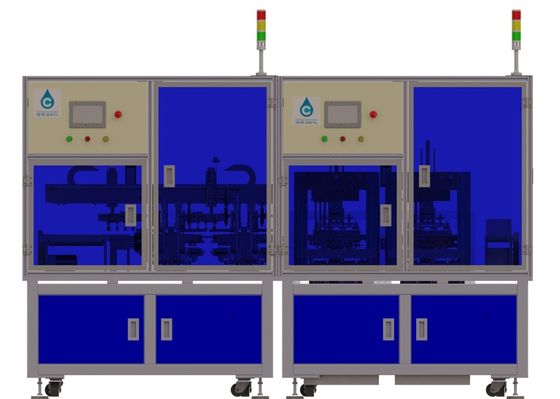

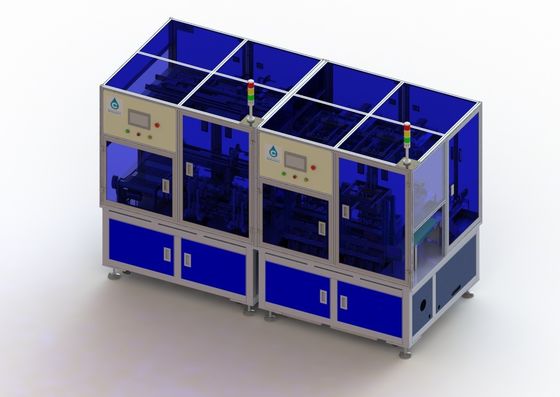

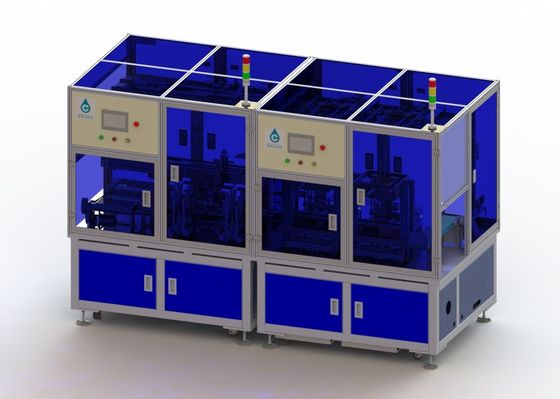

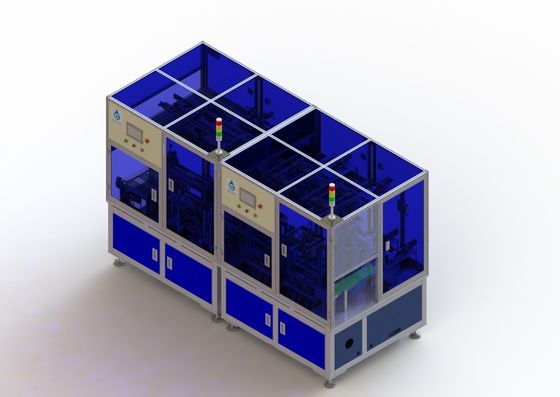

Запись на ленту кабеля клетки батареи квадрата технологического оборудования батареи иона Li в машину раковины
1. Требования к дизайна
1.1. Применимый размер койлера: ширина: 30 | 70mm; Высота: 36 | 80mm, толщина: 3,0 | 10mm.
1.2. Длина липкой бумаги на левой стороне и правильных сторонах после того как ядр крена склеено L4: 0,2 | 1mm
1.3. 2 стороны вьюрка симметричны, и абсолютная разница 0 | 3mm.
1.4. Бумага диафрагмы не может повернуть вне к ядру крена после того как ядр крена склеено (загибы диафрагмы бумажные к внутренности ядра крена без подвергать диафрагма действию)
1.5. Часть и диафрагма поляка не будут повреждены после того как ядр крена будет склеено.
1,6 при входе раковины, будет паз проводника между ядром катушки и ртом раковины
1.7. Уши ядра катушки положительные и отрицательные не гнут в течение процесса вставлять нижний клей и входа раковины.
1.8. Угол между ядром катушки и стороной раковины после входа раковины ≤ 50
1,9 расстояние между свертываясь спиралью ядром и внутренней стеной дна раковины после входа раковины требуют L3: 0.5±0.2mm;
1.10. Расстояние между ядром катушки и 2 краями раковины L1 и L2 требует: ≥0.1mm
1,11, разница между ядром катушки и краем раковины
1,12 после ядра катушки входит в раковину, оно может автоматически испытать расстояние между выдержкой отрицательного уха электрода и ртом раковины, и определяет ОК или NG (никакое требование в этом чертеже теста, к тому же, должном к ошибке длины поставленных материалов приполюсного уха, это решительное ли или не?)
1.13. ≥ 99,8% тарифа квалификации продукции
1.14. ≥ 95% выхода продукции и эффективность ≥40PPM продукции
3, основные технические параметры оборудования
3,1 приспособительных длины objectsBattery: 36 | 80mm, ширина батареи: 30 | 70mm, толщина батареи: 3,0 | 10mm. Нужно отрегулировать положение располагая блока, размера алюминиевого питательного резервуара раковины.
3,2 технических параметра оборудования
|
Деталь |
Спецификации | |
|
Технические параметры
|
эффективность (PPM) | 40PPM |
| Вспомогательное время (МИНУТА) /shift | 30 | |
| Тариф пропуска продукта | 99,8% | |
| Тариф зерна или движения | 95% | |
| Время замены продукта модельное | 30min | |
| Обжатая пневматическая система | 0.4-0.6MPa | |
| Полная сила (kw) | 8 | |
| Нормальная работая сила (kw) | 7,6 | |
5. Описание главных батарей partsManipulator оборудования от подноса волдыря высосанного вверх в располагая приспособление, предварительный располагать, заведения тома подачи ленты для клея, ленты на дне механизма владением-вниз батареи находится на дне давления, ленте ручки, манипуляторе вставит батареи ленты высосанные вверх в станцию раковины, раковина батареи, раковина через путь проводника проводника воронки. В нажим раковины во три раза, первые 2 для зажимая нажима, последнее одно для сразу нажима.
