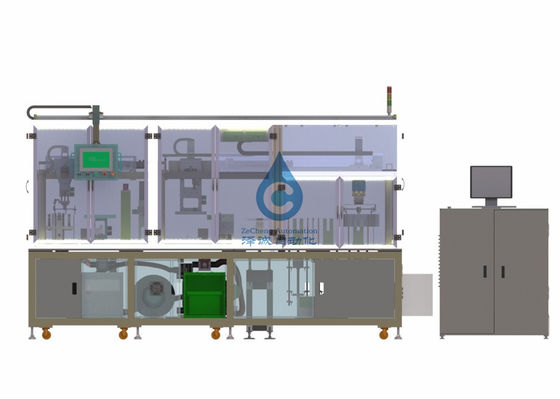

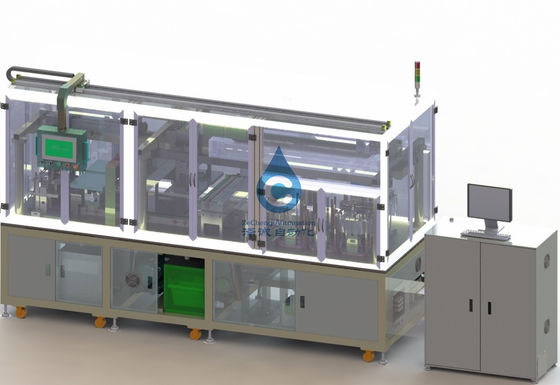

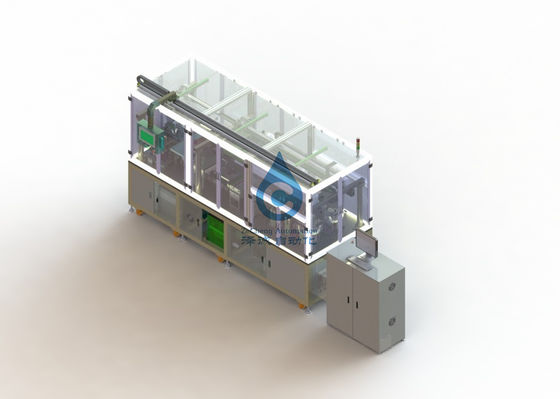

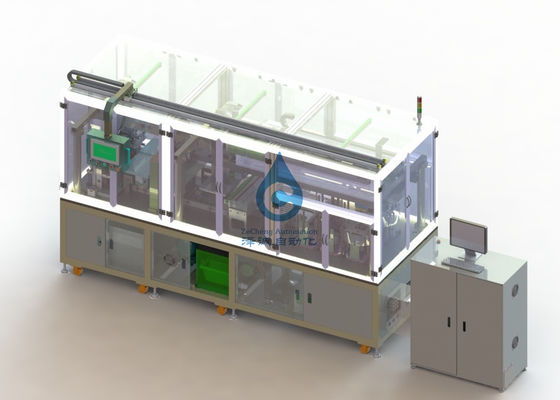

Удаление пыли технологического оборудования батареи иона 2.2KW Li веся сортируя машину
Обзор оборудования I.
Это оборудование главным образом использовано для весьма чистого порошка на поверхности, искусственная плита будет нагружено в коробке на автоматической питаясь станции (двойном преобразовании положения) друг к другу, через часть поляка чашки всасывания вакуума под конвейерной лентой, абсорбция листом магнитной силы (или вакуум) было адсорбировано на конвейерной ленте, конвейерной ленте под частью поляка для того чтобы почистить положение щеткой порошка, после того как когда щетка ниже, магнитный исчезать, часть поляка выше конвейерная лента, магнитной силой, который нужно двинуть вперед для того чтобы почистить верхнее положение щеткой, автоматическая щетка, щетка после после ролика, автоматический прикрывать (двойное положение прикрывая).
Ii. технические параметры и поток операций
эффективность 2,1: 25-30ppm.
2,3 технических параметра оборудования
|
проект |
ZCAD04C2-00 | |
| Технические параметры | Эффективность (PPM) | 25-30 |
| Плиту всасывания можно заменить | Регулируемый или замена, модель поляка ссылки | |
| Техническая характеристика изделия | Длина (h): 50-220mm; Ширина (l): 70-150 mm; | |
| Очищая объем | 300 mm регулируемы | |
| Обжатая пневматическая система | источник 0.6mpa сухой, чистый и стабилизированный воздуха, источник воздуха обеспеченный партией a | |
| Интенсивность отказов оборудования | Чем или равный до 5 процентов | |
| Полная сила (kw) | 4 | |
| Нормальная работая сила (kw) | 1,5 | |
Главные компоненты оборудования
Оборудование состоит из компонентов шкафа, автоматических питаясь компонентов, питаясь компонентов, компонентов порошка щетки, компонентов удаления пыли, компонентов заусенца, компонентов крышки, компонентов системы управления.
3,1 компонента кадра: составленный алюминиевых профилей 40*40, большая плита для A3 phosphating черная обработка. Обработка краски частей металлического листа поверхностная печь, но. ярлыка цвета: 7302.
автоматический питаясь компонент 3,2: питаясь компонент составлен 2 питаясь коробок, одной питаясь коробки и одной питаясь коробки для материальной подготовки. Когда одна питаясь коробка будет использована вверх, оборудование автоматически переключит питаясь коробку и передаст сигнал тревоги для того чтобы напомнить питаясь коробку.
3,3 компонента питания: вращение пояса привода мотора, питаясь изобретает после того как всасывание к конвейерной ленте под листом, полагается на части магнитного поляка автоматически для поглощения и с поясом движение вперед, когда после тела порошка щетки щетки автоматически под пылью поверхности листа, когда встретить материал на поясе выше, отсутствие магнитной адсорбции, куска земли на поясе, ременной передаче часть поляка для того чтобы почистить положение щеткой щетки порошка.
верхний компонент порошка щетки 3,4: он составлен мотора и стеклянной - щетка волокна, etc. когда часть поляка кормится в компонент передачи питаясь компонентом, вращая мотор управляют стеклянным - щетки волокна для того чтобы почистить пыль щеткой на части поляка вниз и поглотить пыль
3,5 получая компонента: получать компонент составлен двойной коробки, питаясь коробки, запасной материальной коробки, когда коробка материала, после выдыха коробки автоматического переключателя оборудования материальной, и сигнал тревоги для того чтобы напомнить больше дозаправляя коробки, автоматические заведения Джек-вверх для приемной станции, к подъему к части поляка уровня станции автоматически, каждое должны иметь автоматический падать когда лист, в то же время сторона имеет часть заведений, по каждому для того чтобы получить часть, заканчивая часть поляка одновременно
3,6 вакуумируя компонента: главным образом компонентами пылесоса, ответственными за ненужный произведенный порошок высосет вне, пылесос соединяет с машиной, когда ненужный порошок больше чем потребность сыграть компакт пылесоса ненужный можно очистить.
| напряжение тока | сила | Всасывание | Том воздуха | Вес | Шум | размер |
| 380V | 2.2KW | 22KPA | 306m3/H | 40KG | 72DB (A) | 660*430*700 |
система управления 3,7: система управления главным образом составлена экрана касания, и регулирующие воздействия будут показаны на экране касания.
Главные компоненты технического
| НЕТ. | Состав системы | Системная конфигурация | Бренд или обработка | Номер |
| 1 | Система шкафа | 1 установило | ||
| Сваренная каркасная конструкция | партия 40 x40x3 | 1 | ||
| Базовая платина | (черный phosphating стальной пластины) | 2 | ||
| 2 | Автоматический питаться | Stepper мотор | R контроля | 1 установило |
| ящик | 2 | |||
| цилиндр | 1 | |||
| цыпленок | 4 | |||
| 3 |
Автоматический закрытый материал
|
Stepper мотор | R контроля | 1 установило |
| ящик | 2 | |||
| цилиндр | 2 | |||
| 4 | Компонент щетки порошка | Стекло - крен волокна | 2 | |
| Stepper мотор | R контроля | 2 | ||
| Пылесос | 1 | |||
| 5 | Питаясь компонент | 2 набора | ||
| Магнитная плита всасывания | 2 | |||
| Stepper мотор | R контроля | 2 | ||
| Плоского ремень | 6 | |||
| Подвергли механической обработке часть | 2 | |||
| 6 | Система управления | 1 установило | ||
| PLC | omron | 1 | ||
| Экран касания | Государство Kunlun | 1 | ||
| Датчик | Бог видит | 1 | ||
| Клапан соленоида | SMC | 4 | ||
| Магнитный переключатель | SMC | 8 |
Средство энергии V.
5,1 электропитание
5.1.1 напряжение тока AC220V, одиночная фаза, частота 50HZ; Качание напряжения чем ±10%.
5.2. воздух
5.2.1 давление воздух 0,4 | 0.6mpa, чистой, сухого и обжатого.
подача 5.2.2 30L/min.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Zh
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
