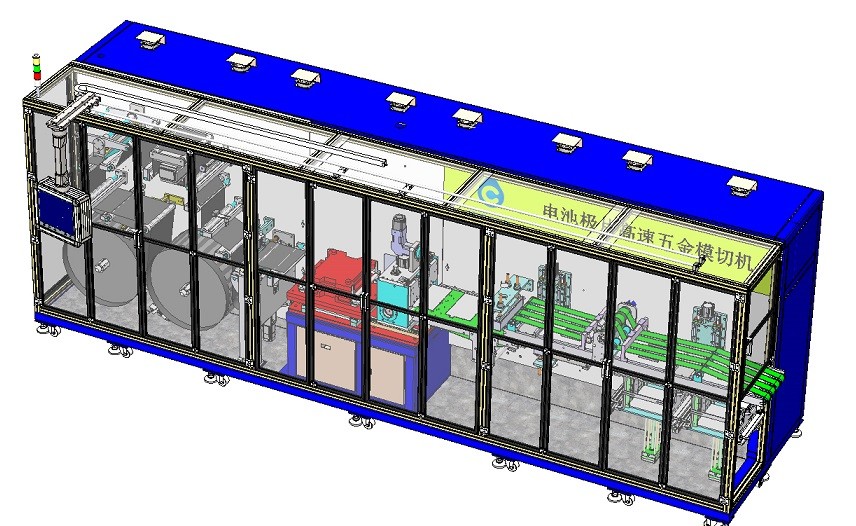

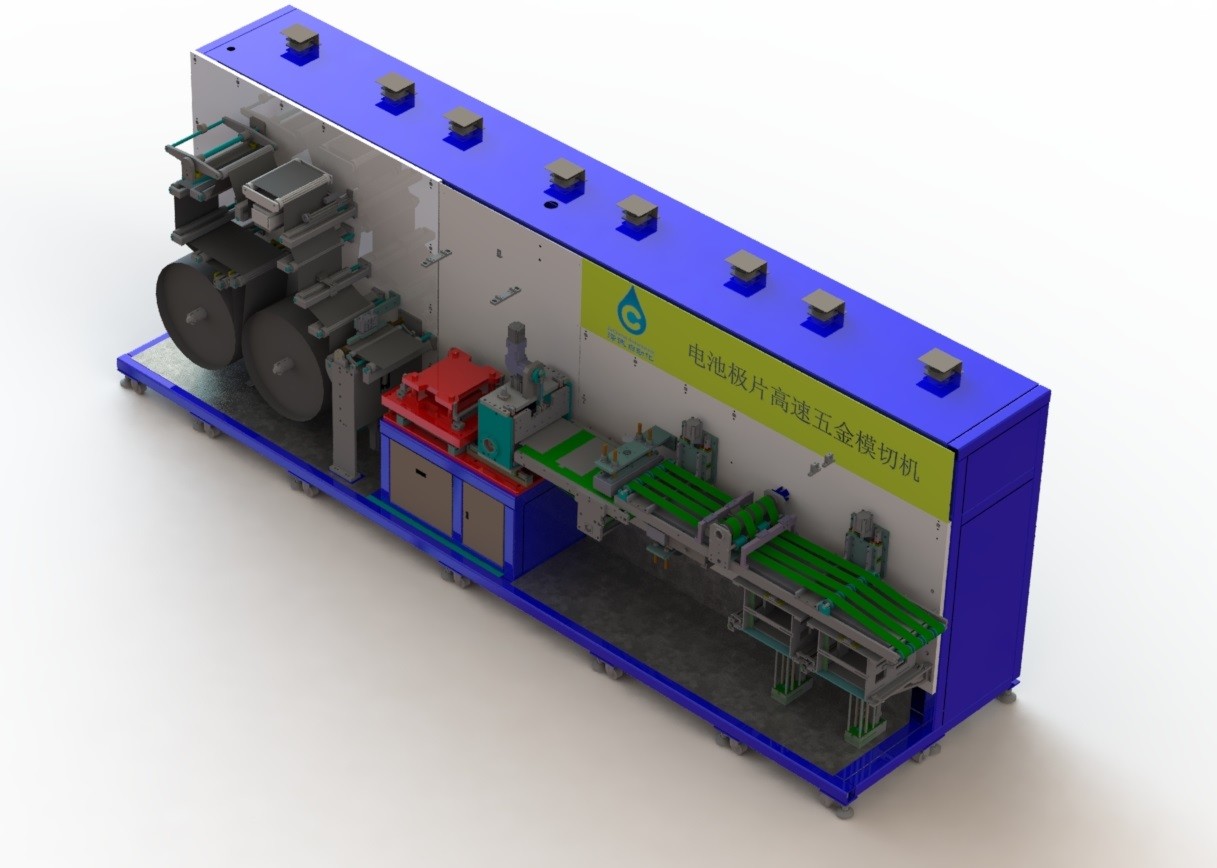

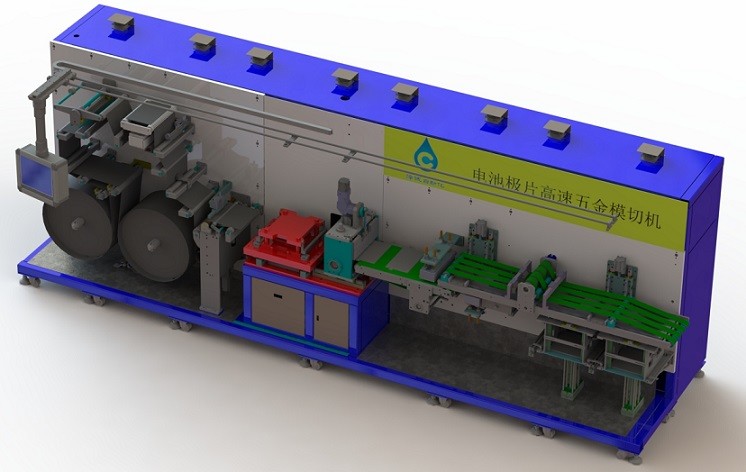

Линия по производству литиевых аккумуляторов Высокоскоростная машина для высечки металла для аккумуляторов
1, описание оборудования:
1.1, профиль оборудования:
Это оборудование завершает процесс нарезки металлической формы для полюсов литий-ионного аккумулятора типа ламинирования, непрерывный рулонный материал разрезается на один полюс. Искусственный рулонный стержень прокатывает надувной вал, установленный на устройстве, устройство автоматически устанавливает объем, выпрямляющий механизм процесса прокатки для автоматической регулировки и контроля натяжения полюсного наконечника с помощью системы контроля натяжения, сервомеханизм будет транспортироваться на станцию высечки листового металла, аппаратная штамповка будет чрезвычайно ушной и дуговой. в один полюсный наконечник, затем для удаления пыли с одного полюсного наконечника, благодаря качеству и размеру поверхности ПЗС-детекторной пластины, плохой продукт был сброшен в ящик для отходов, несоответствующий материал был отправлен в ящик для сбора материала.

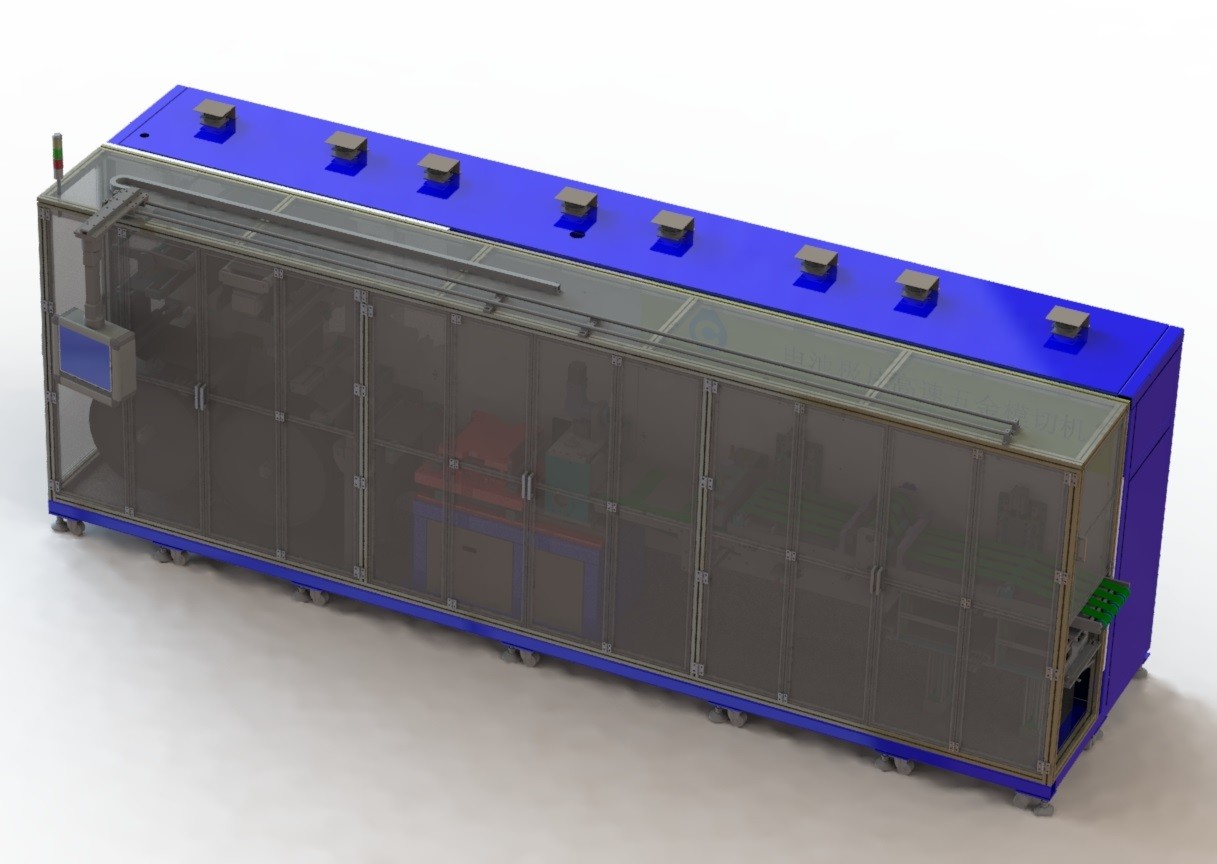

1.2 Внешние размеры оборудования: Габаритные размеры (мм): длина * ширина * высота 7500*1780*2395 (включая защитный кожух и пылесос) Вес оборудования: 6500 кг
2, Объем адаптации оборудования и технические параметры
2.1 спецификация адаптивных материалов следующая:
|
Характеристики Элемент |
ZCCE01B-00 | ||
| Спецификации материалов | Полюс | Длина (мм) | катушка |
| Ширина/допуск (мм) | 100～300/0,2 | ||
| Толщина/допуск (мм) | 0,05～0,25/0,005 | ||
| Самый большой диаметр (мм) | φ650 | ||
| Внутренний диаметр (мм) | φ152,4 мм (6＂) | ||
| Максимальный вес катушки | 250 кг | ||
2.3 технические параметры и функции оборудования:
2.3.1 технические параметры оборудования:
|
Спецификация Элемент |
Технические характеристики |
| Эффективность | > 180 частей на миллион |
| Ширина полюса W диапазон/точность | 80-250 мм/±0,2 мм |
| Высота вехи H диапазон/точность | 100-280 мм/±0,2 мм |
| Ширина плеча полярного уха Dt диапазон/точность | 5-50 мм/±0,25 мм |
| Полярная ширина уха Wt диапазон/точность | 10-100 мм/±0,2 мм |
| Полярная высота уха Ht диапазон/точность | 10-30 мм/±0,5 мм (в зависимости от размера входящего материала) |
| Общий срок службы пресс-формы | >100000 часов |
| Норма зерна (отказ вызван только оборудованием) | ≥98% |
| Квалифицированная ставка (за исключением дефектных входящих материалов) | ≥99,5% |
4, рабочая среда оборудования
4.1.Электропитание: трехфазное 380В;Колебание напряжения менее ±10%;Максимальная мощность оборудования 16кВт;
4.2.Требования к газу: давление источника воздуха (сжатый воздух) > 6 кг/см2, максимальный расход 50 л/мин, осушка;
4.3.Общий вес оборудования: 6500кг;
4.4.Подшипник пола завода: > 800 кг/м2;
4.5.Температура окружающей среды: 20 ~ 35 ℃;
4.6.Относительная влажность: 5 ~ 55% HR;
4.7.Требования к условиям эксплуатации: чистота окружающей среды должна быть не менее 100 000, на площадке не должно быть агрессивных газов, жидкостей или взрывоопасных газов;
