1, описание оборудования:

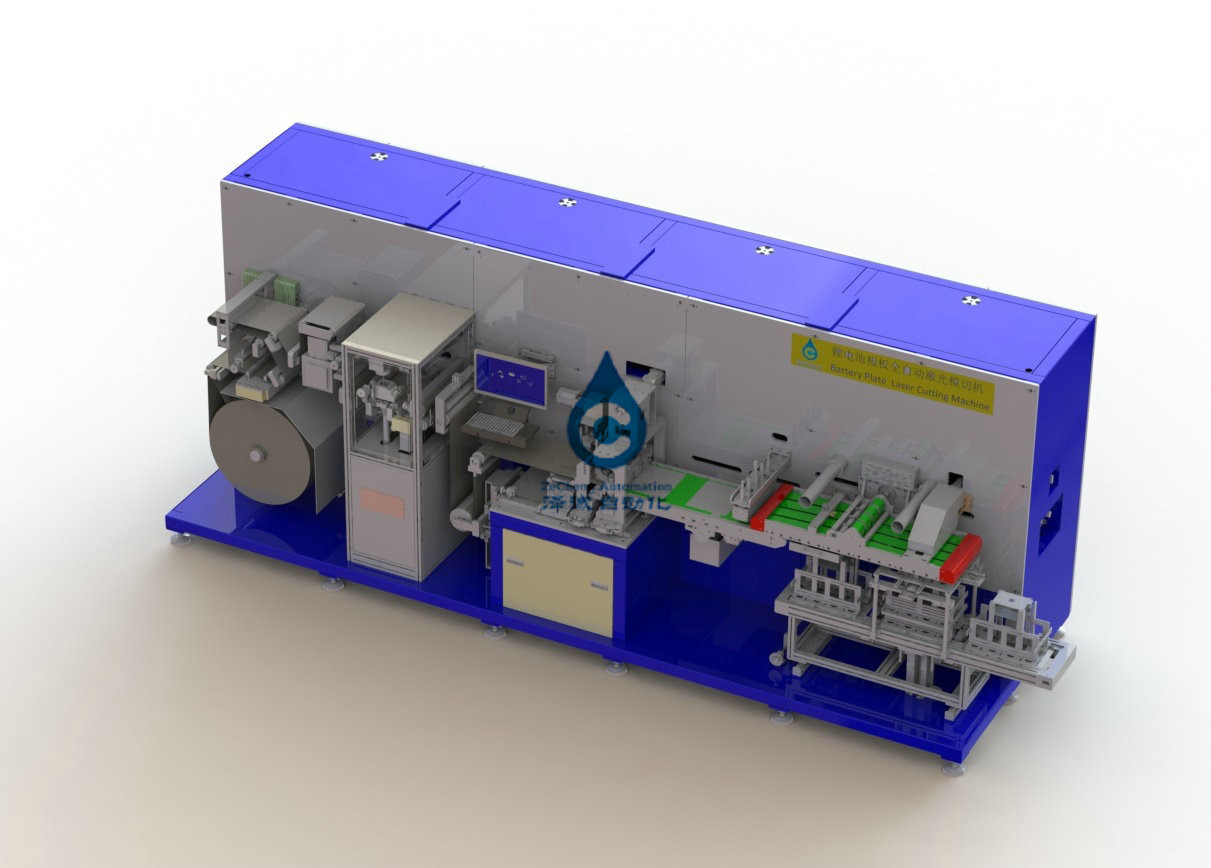

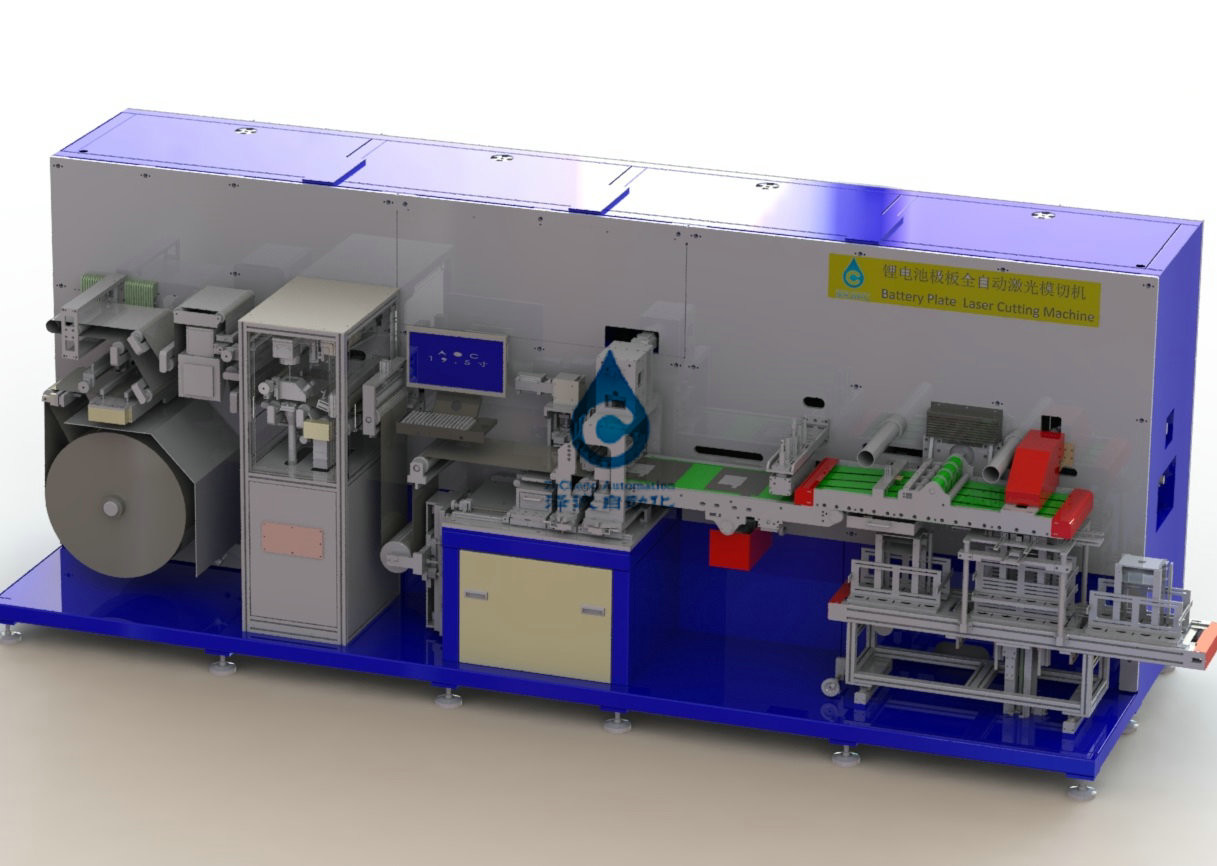

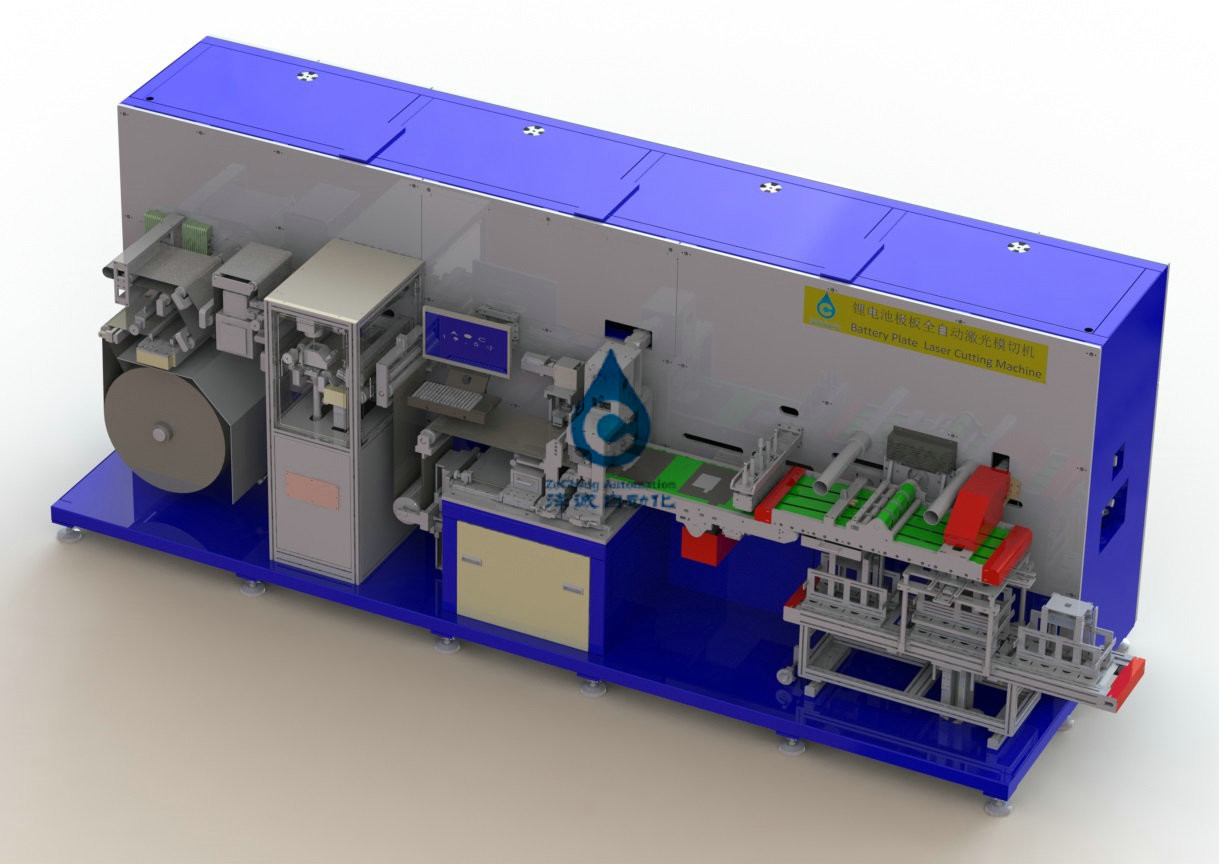

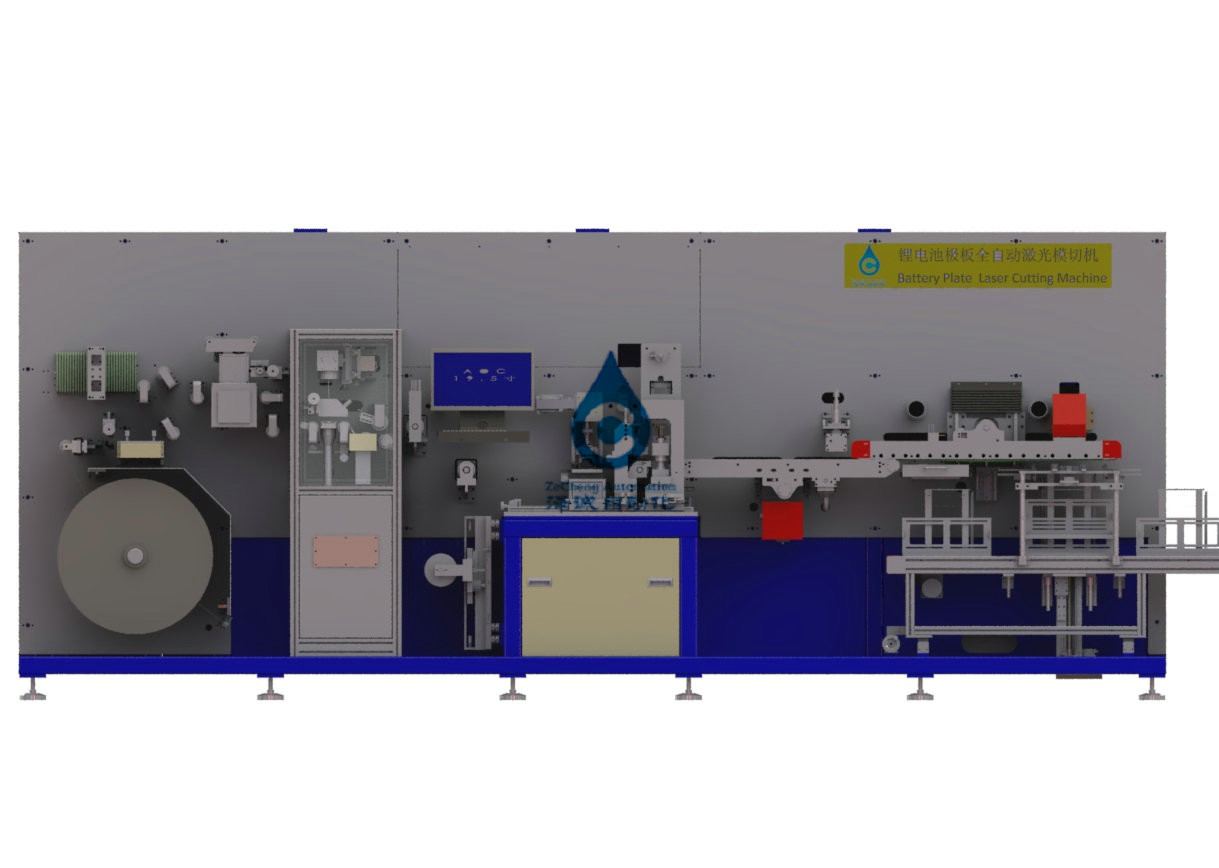

профиль оборудования 1,1: Это оборудование завершает обломок лазера отрезая процесс прокатанных литий-ионных аккумуляторов и режет непрерывный материал катушки в одиночный обломок. Искусственный поляк крена свертывая раздувной вал установленный к прибору, прибор автоматически положил том, выпрямляя механизм процесса завальцовки для того чтобы продолжить автоматическое регулирование, и контролирует напряжение части поляка через систему управления напряжения, механизма сервопривода будет транспортирован к положению плиты вырезывания лазера, лазер будет весьма формировать вырезывания уха, режа положение с ножом для разрезания для листа резал в одиночную часть поляка, после этого к удалению пыли одиночной части поляка, через качество поверхности и размер плиты обнаружения ККД, плохой продукт падает в ненужную коробку, не-соответствуя материал отправил в материальную собирая коробку.
2, объем из приспособления оборудования и технические параметры
2,1 спецификация приспособительных материалов следующим образом:
|
Спецификации деталя
|
ЗККЭ03А-00 | ||
| Материальные спецификации | Часть поляка | Длина (мм) | катушка |
| Ширина/допуск (мм) | 100~300/0.2 | ||
| Толщина/допуск (мм) | 0.05~0.25/0.005 | ||
| Самый большой диаметр (мм) | φ650 | ||
| Внутренний диаметр (мм) | φ152.4мм (6") | ||
| Максимальный вес катушки | 250Кг | ||
3, технические параметры и функции из оборудования:
3,1 параметра оборудования технических:
|
Спецификация Деталь |
Технические параметры |
| Эффективность | >120ппм |
| Ряд/точность в ширины поляка | 80-250мм/±0.2мм |
| Ряд/точность х высоты поляка | 100-280мм/±0.2мм |
| Приполюсный ряд/точность Дт ширины плеча уха | 5-50мм/±0.25мм |
| Приполюсные ряд/точность веса ширины уха | 10-100мм/±0.2мм |
| Приполюсный ряд/точность Хт высоты уха | 10-30мм/±0.5мм (согласно размеру входящего материала) |
| Полная жизнь прессформы оборудования | часы >100000 |
| Тариф зерна (отказ причиненный оборудованием только) | ≥98% |
| Квалифицированный тариф (за исключением неполноценных входящих материалов) | ≥99.5% |
4 внешних размера оборудования:
Общий размер (мм): длина * ширина * вес оборудования высоты 7500*1780*2395 (включая защитный чехол и пылесос): 6500КГ
5, оперативная среда оборудования
5.1. Электропитание: трехфазное 380В; Качание напряжения чем ±10%; Максимальная сила оборудования 16кв;
5.2. Требования к газа: давление источника воздуха (обжатый воздух) > 6 кг/км2, максимальное потребление 50Л/мин, суша;
5.3. Полный вес оборудования: 6500кг;
5.4. Подшипник пола завода: > 800кг/㎡;
5.5. Температура окружающей среды: 20 | 35℃;
5.6. Относительная влажность: 5 | 55% ХР;
5.7. Требования к оперативной среды: экологическая чистота будет никакая меньше чем 100 000, и будут никакие коррозионный газ, жидкость или взрывчатый газ на месте;
