1. Продукты и материалы соответствующие для оборудования

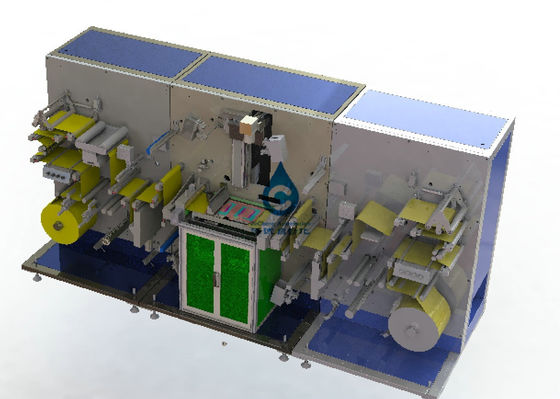

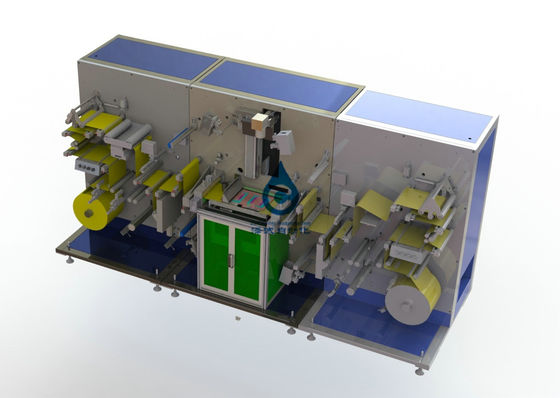

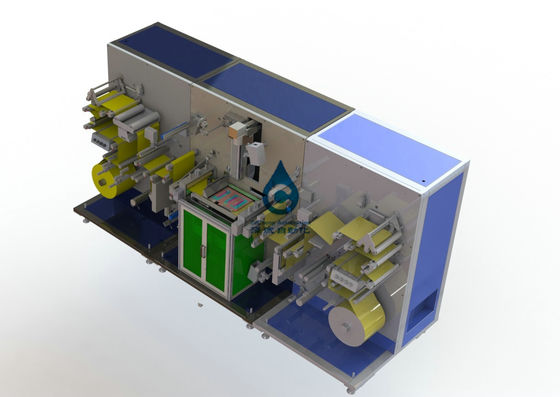

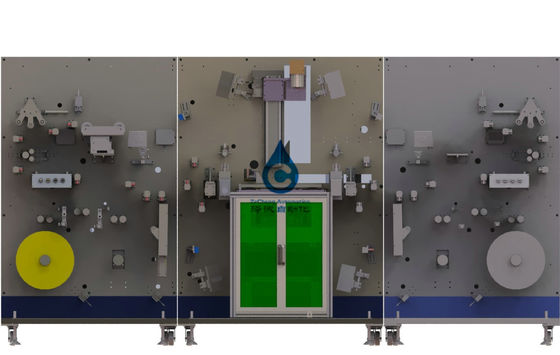

1.1. Прибор выполняет процесс слоения или замотки уха вырезывания поляка лазера куска поляка литий-ионного аккумулятора. Искусственный поляк крена свертывая раздувной вал установленный к прибору, прибор автоматически положил том, выпрямляя механизм процесса завальцовки для того чтобы продолжить автоматическое регулирование, и контролирует напряжение части поляка через систему управления напряжения, механизма сервопривода будет транспортирован к положению плиты вырезывания лазера, лазер будет весьма формировать уха, режа через качество поверхности и размер плиты обнаружения ККД, положение дефекта для того чтобы вставить логотип;
| Материал |
Питание путь |
Материальная длина листа (мм) | Материальная ширина (мм) | Толщина материального (μм) |
Самый большой диаметр (мм) |
Внутренний диаметр (мм) |
||
| Ряд размера | Ряд размера | допуск | Ряд размера | допуск | ||||
| Положительная плита | катушка | --- | 100-300 | 0,1 | 100~280; | 3 | φ400 | φ76,2 |
| Плита катода | катушка | --- | 100-300 | 0,1 | 100~280 | 3 | φ400 | φ76.2 |
1,3 материальных требования
1.3.1. Перематывать ошибка листа поляка чем ±1мм
1.3.2 снакинг гнуть ошибка листа поляка чем 0.3мм/м
1.3.3 разница в толщины кусков поляка чем 5ум
2. Внешние размеры оборудования:
общий размер 2,1: В3800×Х2000×Д1400 (для ссылки)
2.2. Вес оборудования: 2000Кг;
3, технические параметры
3,1, питаться катушки листа материальный, автоматическая коррекция; Выпрямлять ошибку: +/- 0,1 мм
3,2, автоматическое регулирование, автоматическая замотка, ошибка замотки +/- 1,0 мм;
3,3, лист вырезывания лазера были весьма ушами, могут автоматически отрегулировать дистанционирование поляка. После того как резать высоту заусенца чем 0,005 мм, очень ошибка положения вырезывания уха: чем +/- 0,2 мм, размер ошибки уха поляка: +/- 0. 2 мм
3,4, режущ скорость: 800-1200мм/с
3,5, автоматическое напряжение, управление напряжения в 0.1-1.5Кг, регулируемом; Относительная ошибка 5%.
3,6, резервируют положение функции поляка осмотра ККД качественной и положение автоматический обозначать;
3,7, порошок щетки, функция поглощения пыли;
3,8, автоматический сбор отходов и функция вырезывания;
4, требования для условий труда оборудования
4,1, электропитание: однофазное АК220В 3.8ква, ряд качания напряжения: ± 10%;
4,2, обжатый воздух: 0.4-0.6мпа;
4,3, температура окружающей среды: 20-35℃;
4,4, относительная влажность: 30-55% ХР;
4,5, экологическая чистота не будут ниже чем 100 000;
4,6, отсутствие коррозионного газа, жидкости, взрывчатого газа на месте.
