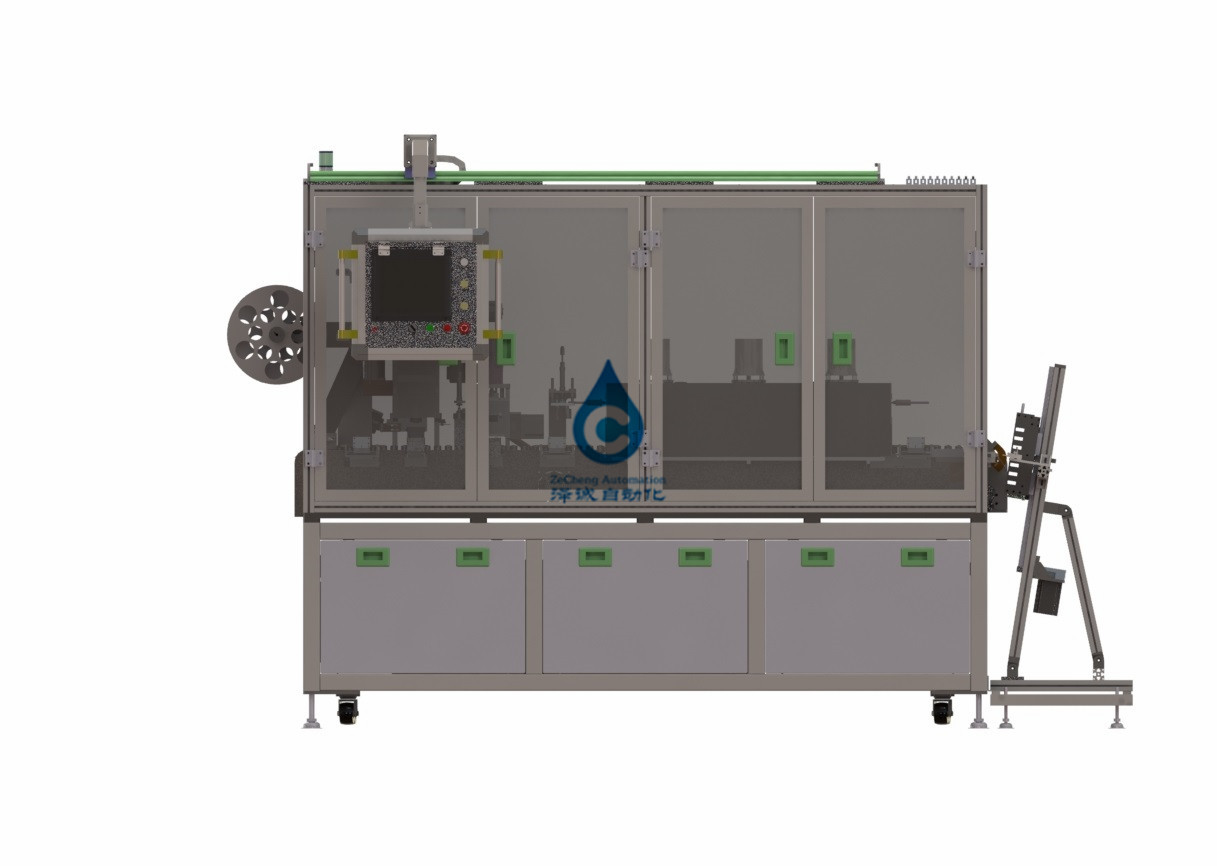

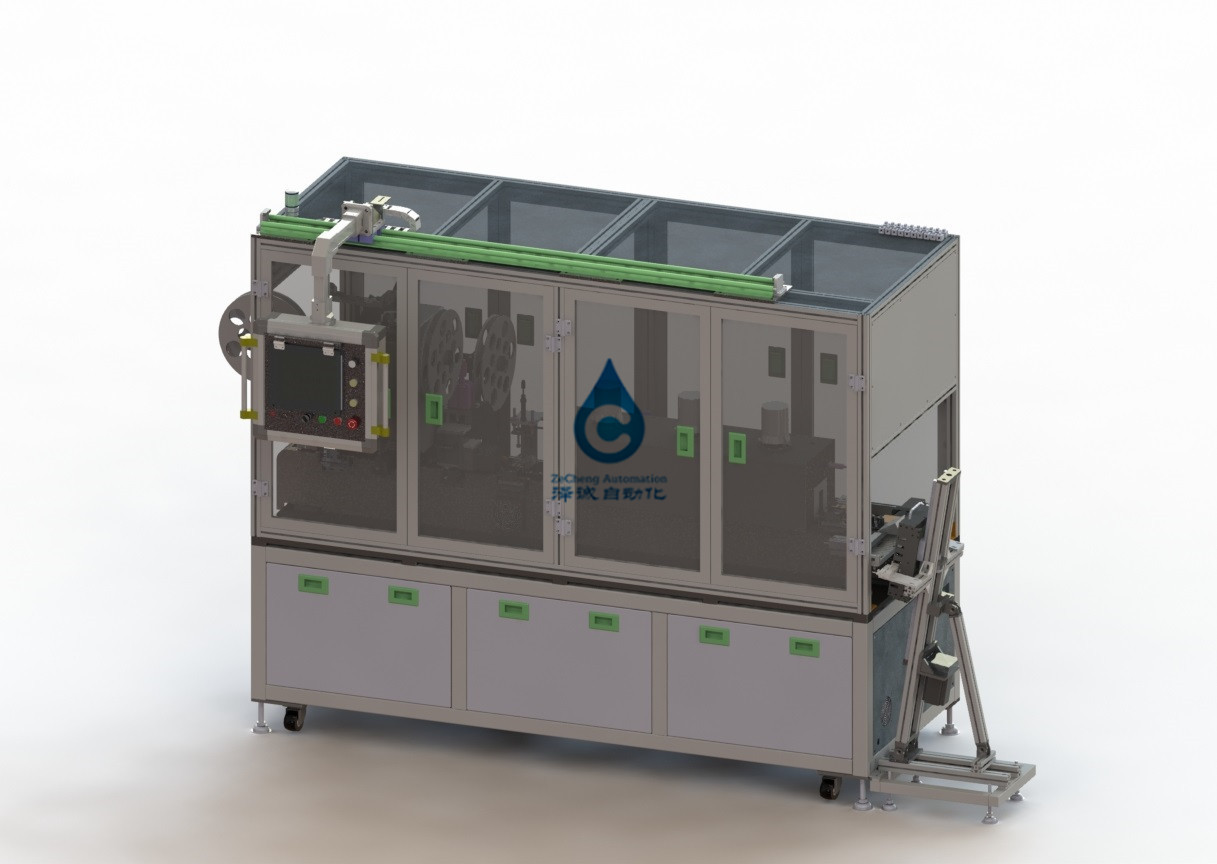

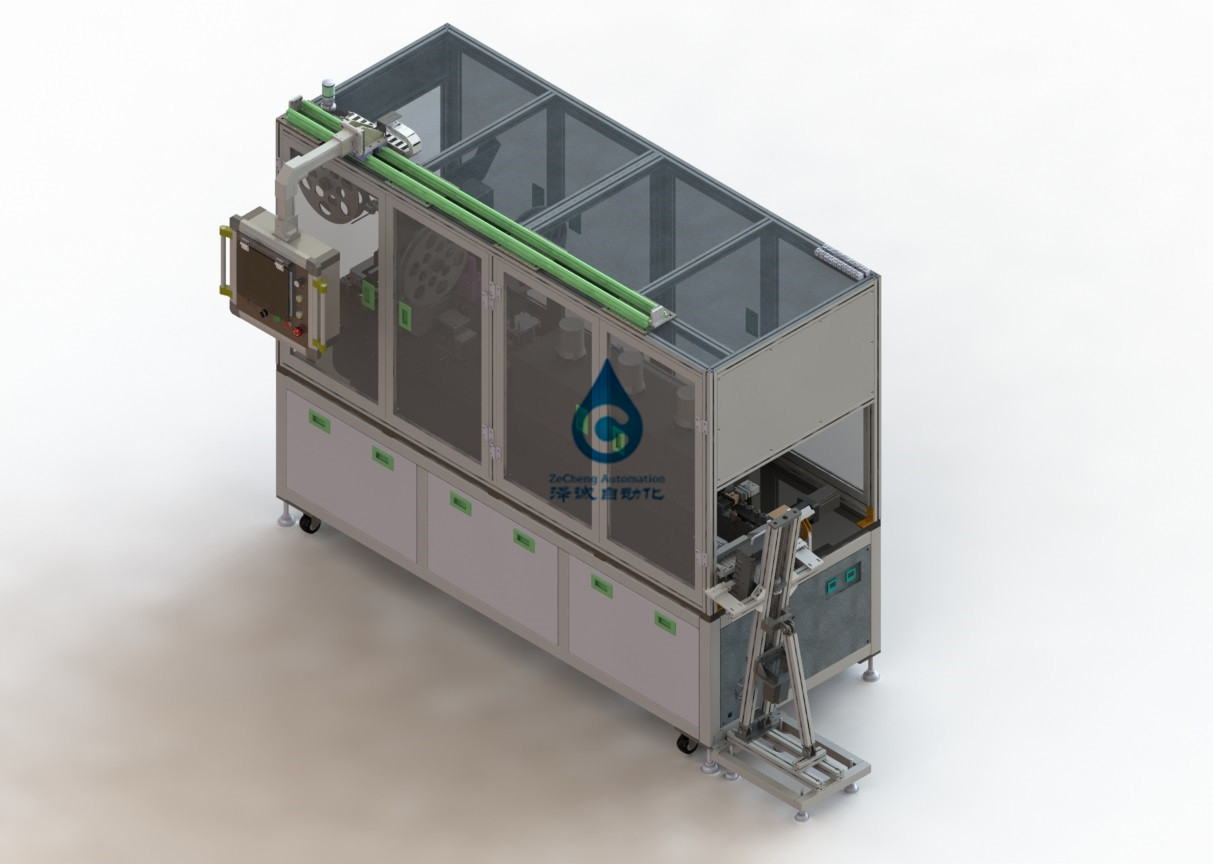

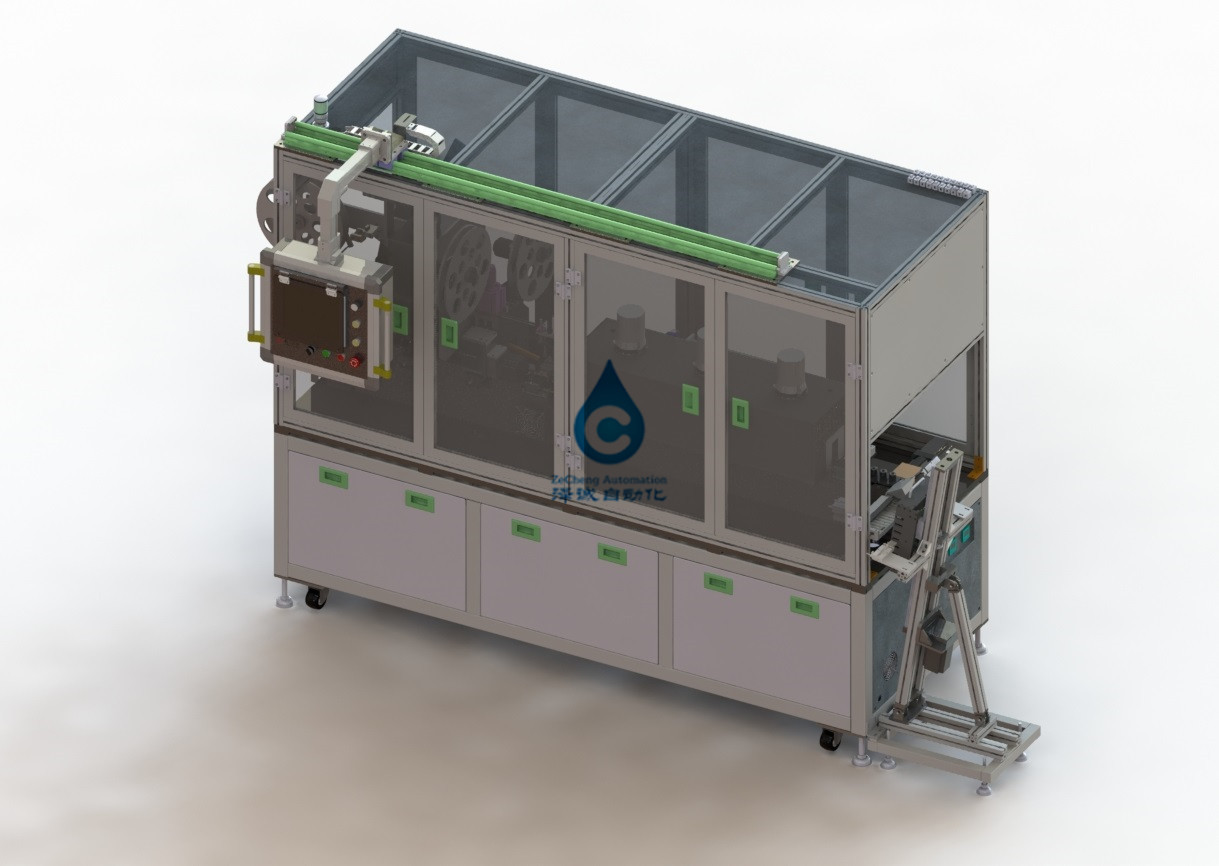

Прибор стикера фильма автоматической производственной линии батареи лития рукава наружный
1. Введение функции и принципа оборудования
Использованный для автоматического рукава PET/PVC цилиндрической батареи 18650, плюс положительный формировать пусковой площадки изоляции и сокращения жары. Вся машина принимает цепь транспортируя структуру.
Батарея адсорбирована на высокотемпературном основании магнита, и цепь транспортирована шаг за шагом для того чтобы завершить теплоусаживающую трубку располагая рукава, листа изоляции располагая верхней части пунша, вторичного располагать и жары
Усушка ветра и другие функции.
2. Подача действия оборудования
Разрядка → тепловой усадки → → высоты втулки → листа изоляции верхней части пунша вторичная располагая
3: технические параметры оборудования
| Основные параметры | |
| Одиночная эффективность машины | P100PPM |
| Цепная линейная скорость | Переменная частота регулируемое 0-3m/Min |
| Тариф пропуска продукта | 99,50% |
| Тариф вращения прибора | 98% |
| Умирает жизнь | +/- 0,3 mm |
| Умирает жизнь | 800000 раз или больше |
| Термальная температура усушки | Комнатная температура - 200℃ регулируемое, точность ±2℃ |
| Шум | db 60 или более менее |
| Конфигурация завода | |
| Обжатый воздух | Остроконечность 0,6 MPa |
| Ввод напряжения | 380 v/50 hz, 25 kw |
| Вода из крана | Снабдите интерфейс трубы водопровода 1 дюйма бит установки оборудования |
| Разрядка сточных водов | Снабдите интерфейс отводного штуцера сточных водов 1 дюйма бит установки оборудования |
4. Главные компоненты оборудования
| НЕТ | Имя | Содержание введено |
| 1 | Питаясь механизм | 1 набор, стыкуя переднее оборудование, автоматический прикрывать. |
| 2 | Установите организацию | 1 набор, включая катушку разматывая, направляющая планка, направляющая планка, мотор сервопривода проводника, роторный резец кольца, дно горячей мнущей трубки высокое вторичный точный располагать; Батарея управляется блоком цилиндра v для того чтобы осуществить точный располагать батареи. Достигнуть теплоусаживающей длины трубки питаясь, автоматическое вырезывание кольца. Перезаряжать крен используя связь ленты, обеспечьте непрерывность и легкий для того чтобы работать. Резец направлен рукавом проводника для обеспечения точности. Роторное вырезывание кольца лезвия управляется шагая мотором. |
| 3 | Автоматический механизм изоляции вставки | Один набор, включая изолированный разматывать фильма, stepper чертеж и пневматическое вырезывание плашки, перематывать утиля. Осуществить пробивать и резать положительной резиновой колодки изоляции, ожидано, что будет батарея весьма автоматически. Отход имеет замотку обматывая механизма. |
| 4 | Механизм коррекции положения | 1 набор, исправить положение батареи и приспособления магнита перед термальной усушкой, делает ручку магнита во дне батареи, обеспечить что нижний край пакета не касается магниту в тепловой усадке, избежать плохого нижнего края крена. |
| 5 | Печь жары | 1 набор, печь усушки горячего воздуха, горячее распределение в печи, горячая форма циркуляции воздуха температуры воздушной среды, точный контроль, цепь транспортера идя во вращение батареи печи, для обеспечения единообразия жары теплоусаживающей трубки, теплоусаживающего сокращения трубки близко к поверхности батареи и для того чтобы держать красивый. |
| 6 | Механизм перехода | 1 набор, главным образом составленный привода цепного цепного колеса и шага, выполняет питаться шага батареи, и после этого нагружает батарею в рукав, резиновую колодку, тепловую усадку, разрядку и другие функциональные области. Каждая цепная плита оборудована с магнитной батареей адсорбцией платформы. |
| 7 | шкаф | 1 набор, сваривать 50 квадратов. |
| 8 | Взаимодействие человека и машны | 1 набор, поворачивает взаимодействие человека и машны. |
Обязательство сотрудничества
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Zh
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
