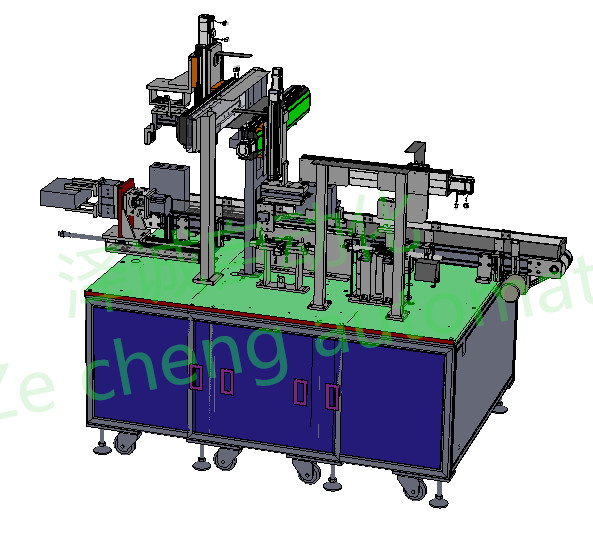

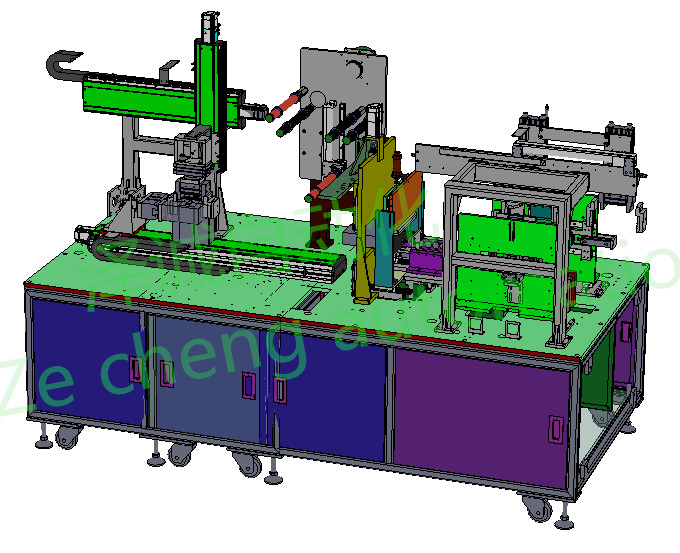

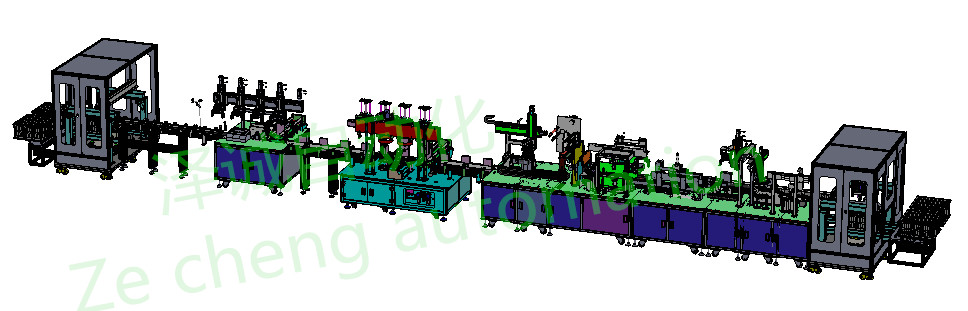

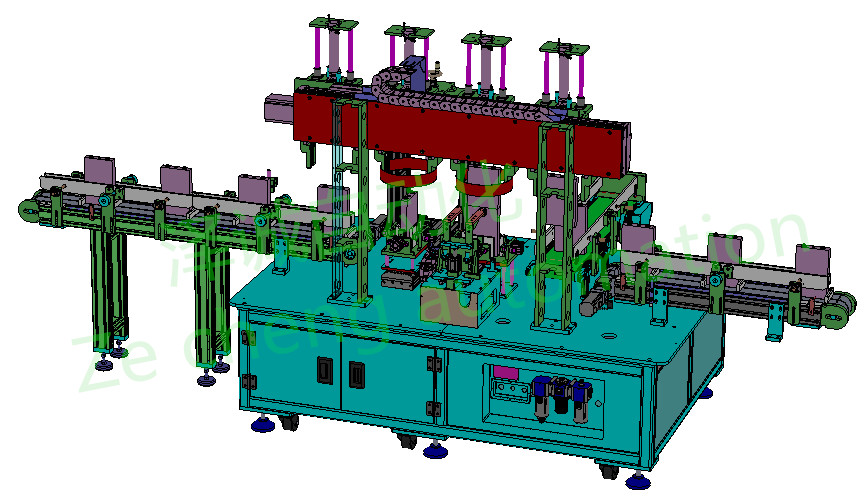

Чистка плазмы производственной линии литий-ионного аккумулятора и оборудование Gumming
1. Функции прибора
Главным образом для квадратной раковины батареи покрытой раковиной алюминиевой, включая батарею автоматически от питаться сырья, размера, веса, толщины, чистки плазмы, мембраны раковины, теста изоляции, кусков изоляции ручки, прикрывать код развертки, режа в плиту, etc., эту покрывая линию для автоматической линии покрытия, там неправомочные каналы оттока батареи, родственная запись проверок данных.
2. Отростчатые требования
Основные технические параметры оборудования:
| проект | Спецификации машины | примечание |
| Эффективность | P 6 PPM | |
| Выход | 99% | Тариф повреждения батареи чем 0,1%. Тариф дефекта клейкой ленты больше чем 97% после ремонта. |
| Тариф зерна или движения | 95% или высокая |
3. Спецификация и размер фильма и набивки изоляции
| Имя материала | Бумага с покрытием | Набивка изоляции |
| Входящий путь | том | кусок |
| Материал | ЛЮБИМЕЦ | ЛЮБИМЕЦ |
| цвет | синь | черный |
| От типа бумаги | Никакое | Там |
| Размеры | (1) 200000 mm * 215 mm * 0,11 mm, (2) 200000 mm * 185 mm * 0,11 mm | 190.3mm*51mm*2.65mm (длина включая 20mm отделила бумажное ухо) |
| Высокотемпературное устойчивое | ℃ 100 | ℃ 110 |
| Диаметр замотки ядра | 76,2 mm | - |
| Диаметр катушки | 350 mm (Макс) | - |
| Длина вьюрка | 185 mm/215 mm | - |
| Вес/количество | 10 kg/roll или более менее | 3000 частей/коробка, оцененная коробка веса 10KG/ |
| Выравнивание раздела входящего материала | 0,5 mm или более менее | - |
| Прочность на растяжение | P 80 n/25 mm | - |
| возникновение | Отсутствие пузыря, обесклеивания | Отсутствие прилипания между тонкослоистыми входящими материалами |
4. Батарея веся требования
Перед каждым веся, электронный масштаб должен автоматически возвратить до нул, и данные по обнаружения должны автоматически быть прыгнуты с кодом штриховой маркировки батареи. После данных электронного масштаба стабилизирован, соберите данные. Вибрация электронного масштаба следует избежать во время процесса. В то же время, бывшее веся данные в системе вызвано для того чтобы судить разницу между бывшими и бывшими веся данными. Если данные не могут быть прочитанные должными к отказу электронного масштаба, то они должны остановить работать и оборудование должно дать сигнал тревоги.
5. Требования к обнаружения толщины
1) платформа теста батареи и отжимая плита соотвествуют твердости необходимы испытательным давлением, и поверхность будет свободна от деформации, повреждения, царапины, ржавчины и других явлений. Когда толщина батареи измерена, батарея сперва отжата и после этого испытана с высокоточным датчиком смещения.
2) по отношению к 2 измеряя поверхностям для теста толщины, отверстия винта или цилиндрические отверстия должны быть установлены с ручками установки, поднимаясь кольцами и другими поднимаясь объектами для того чтобы облегчить оборудовать измерение.
3) давление имеет прибор контроля сигнала тревоги, который может осуществить регулирование по замкнутому циклу. (направление толщины ИСПОЛЬЗУЕТ электрический привод цилиндра для того чтобы контролировать давление, и имеет силу обратной связи датчика давления).
6. Требования к чистки плазмы:
1) параметры чистки плазмы можно отрегулировать; 2 больших стороны и 2 стороны очищая батареи (сдержанной станции для очищать нижнюю поверхность), оборудование сдержаны для выхода вытыхания, размера выхода вытыхания после покупателя и изготовителя очищения для того чтобы определить дополнительные требования.
2) температура поверхности клетки во время чистки не превысит 60℃.
7. Требования к конверта
1) охватите начала от стороны, и голубой фильм на 4 сторонах (2 больших стороны и 2 стороны) сложен с верхней частью и нижними краями. Дизайн механизма должен соотвествовать технологические начала охватывает на дне и 5 сторонах (включая дно).
2) должно быть никакой очевидный misplacement, сновать, пузырь, складчатость, утечка батареи и другие нежелательные явления на каждой поверхности слоения после envelopment. Детали следующим образом: (1) пузыри произведенные в охватывают процесс: диаметр охватывает поверхность (4 стороны) чем 3mm приемлемое, позволенные 3 до 8mm, диаметр более большой не позволены чем 8mm, нижний диаметр чем 3mm приемлемое, 3 до 8mm позволили 1; Не позвольте голубым раковине фильма подвергли действию повреждением, который белой; Голубой затир фильма нет близко к руководству к зазору, концу голубого фильма и голубой фильм между длиной не-ручки чем 10mm; Нижняя снованная кромка: не позволенный; Невыдержанность причинила створками на голубой поверхности фильма: каждая прокладка чем 2mm в ширине, меньше чем 10mm в длине, и не больше чем 3 прокладки в номере; Фильм края столбца поляка голубой сновал: голубой фильм не позволен выйти край слишком длиной причиненный выступанием фильма края столбца поляка голубым больше чем босс столбца поляка; После трассировки прокладки поверхности фильма конверта голубой: не позволенный.
3) складывая размер верхней поверхности охватывает до 3mm, складывая край не может взобраться бортовая стена столбца поляка, и двухмерный код не покрыт. Бортовое перекрытие 4-5mm створки, нижний размер створки (сторона) 10-15mm.
4) автоматический прибор обнаружения для бумажного недостатка. Потеря времени кормления должна соотвествовать 6ppm эффективности продукции отдельной линии.
5) слипчивые давление и положение можно отрегулировать для того чтобы соотвествовать переключая 54173200 и 54173170.
8. Требования к изоляции испытывая
1) проведение изоляции охваченной батареи испытано под условием уплотнения 4 сторон (широкая поверхность и узкая поверхность).
2) выберите оборудование изоляции «chroma19032» и напряжения тока устойчивое. Оно может осуществить комбинацию и непрерывный тест сопротивления напряжения тока и изоляции в то же время. Испытательное давление, напряжение тока теста, течение отметки уровня и время теста можно отрегулировать.
3) совместимый с переключателем 54173200 и 54173170.
9. Требования для прикреплять набивки изоляции
1) слезьте бумагу не-ручки и наклейте ее на верхней части батареи.
2) лист изоляции твердо наклеен без сновать, запухания или повреждения; Нон-стоп питаться можно осуществить; Точность ±0.5mm прилипания.
3) питаясь частота должна мочь соотвествовать дозаправлять время частоты ≥1h/и имеет функцию пропускания материального сигнала тревоги.
2,12 прибор имеют считая функцию, которая может записать общее количество продукции в каждом переносе и номере совокупного общего количества продукции. Оператор не может изменить вышеуказанные данные, поэтому защиты секретности пароля можно достигнуть.
2,13 во время всей деятельности батареи, никакое повреждение к батарее или поверхности батареи причиненным повреждением или царапиной батареи произойдут.
2,14 замена соответствуя джига могут осуществить прилипатель всех типов батарей внутри необходимый ряд размера, и цикл замены чем 1 день.
Обязательство сотрудничества
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Zh
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
