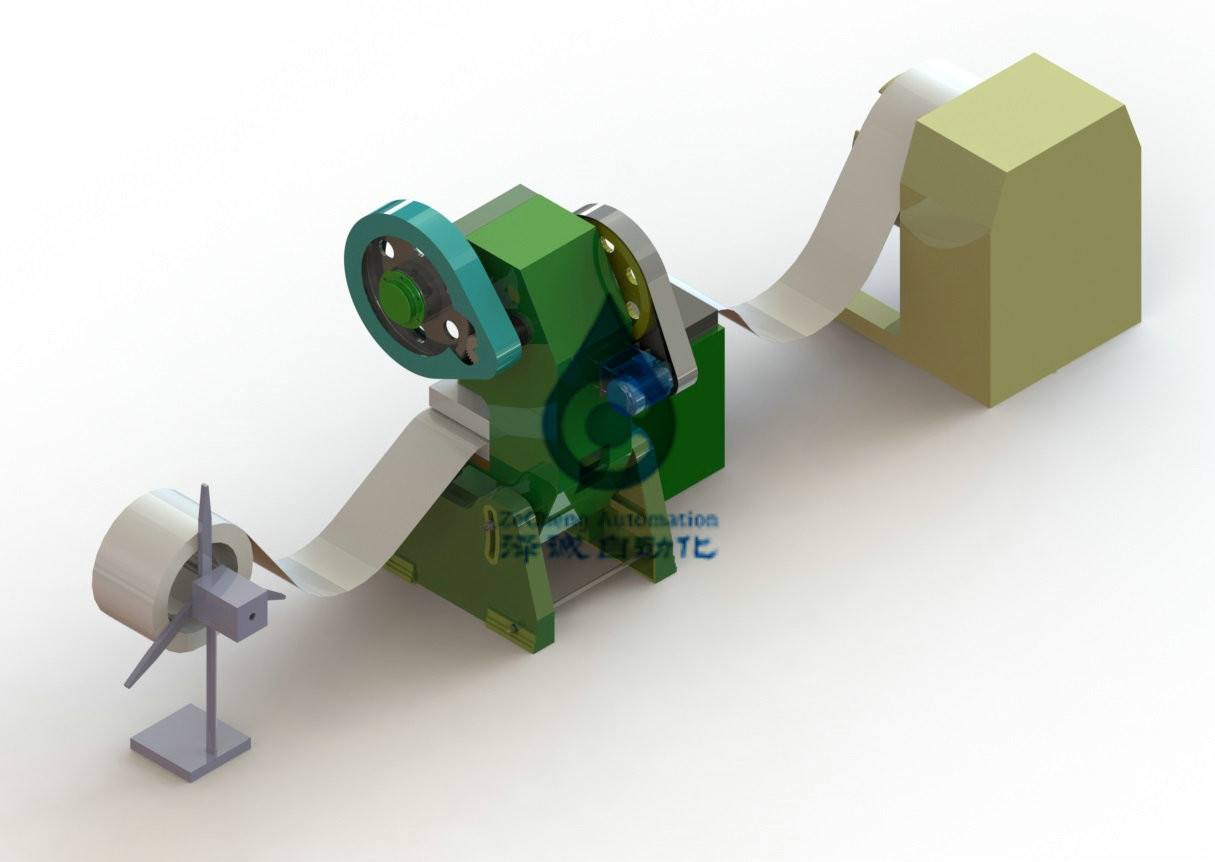

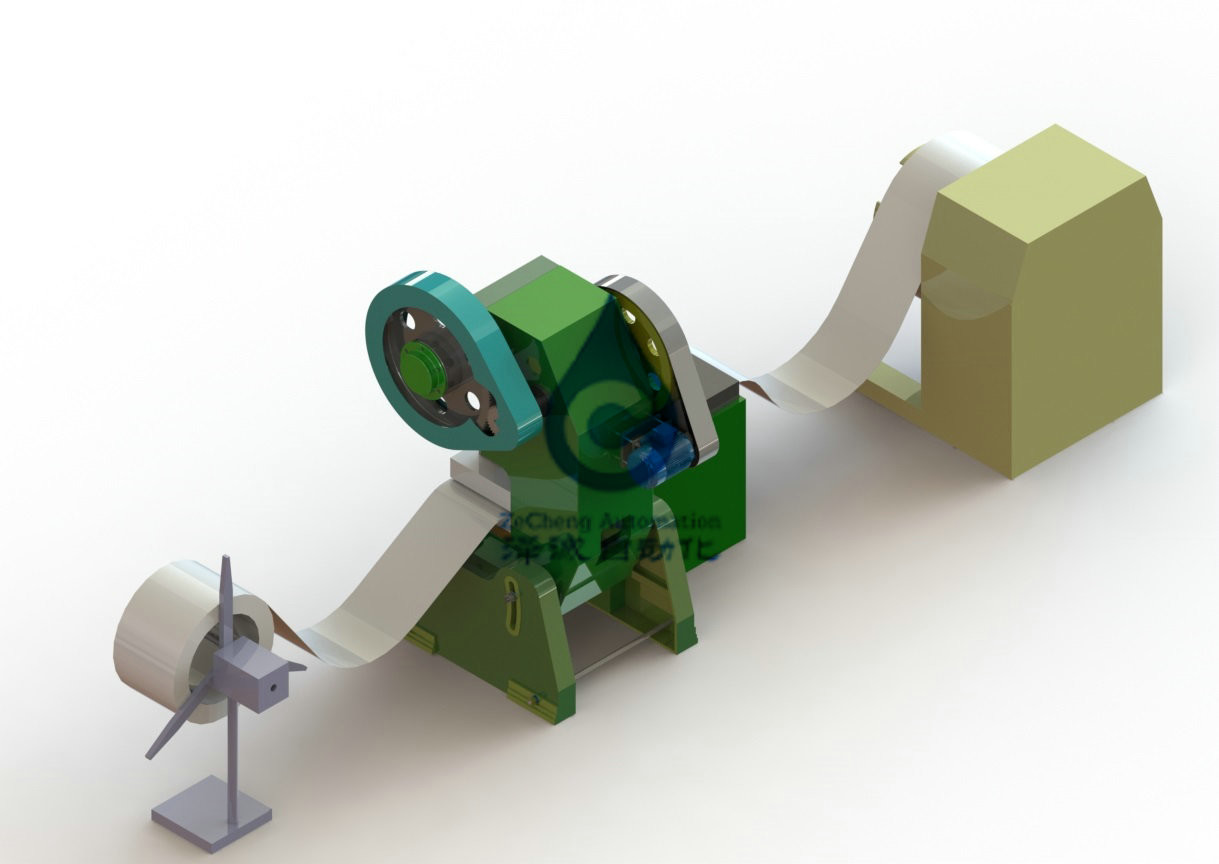

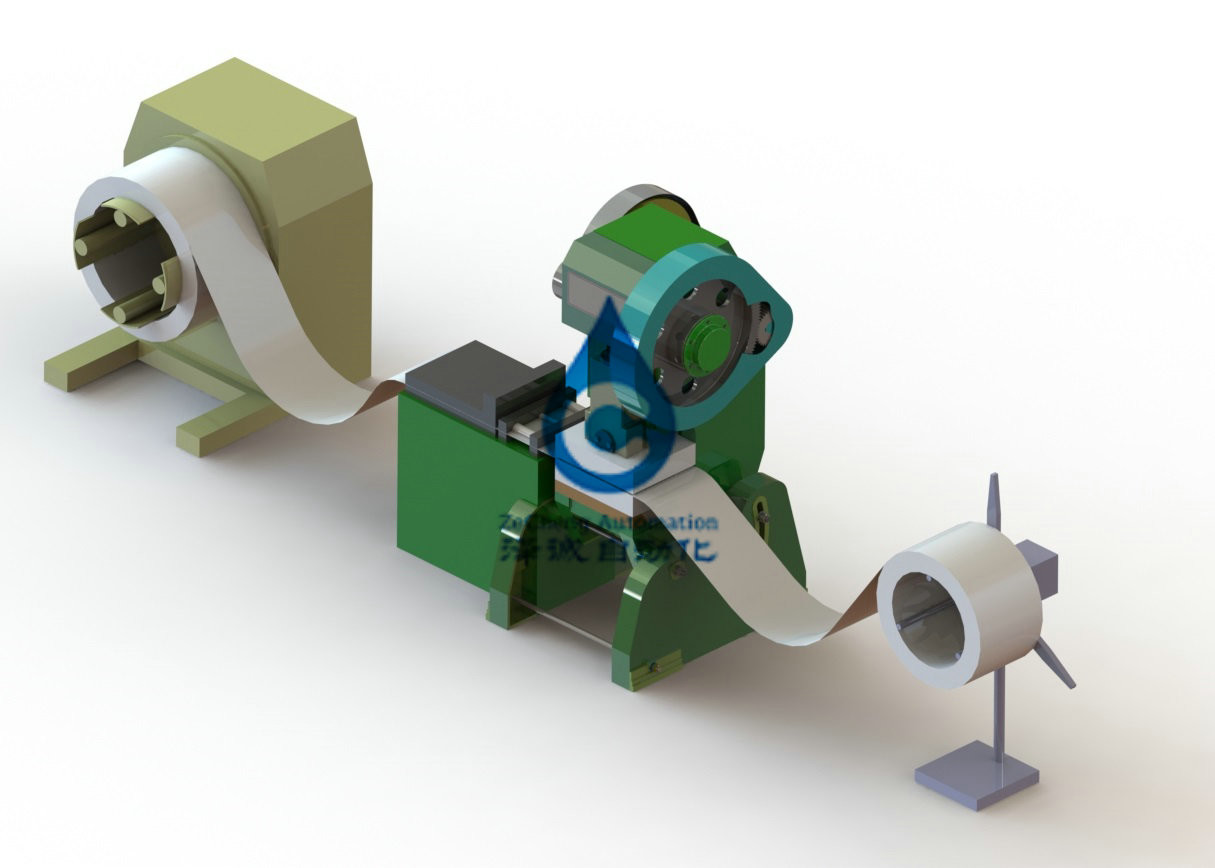

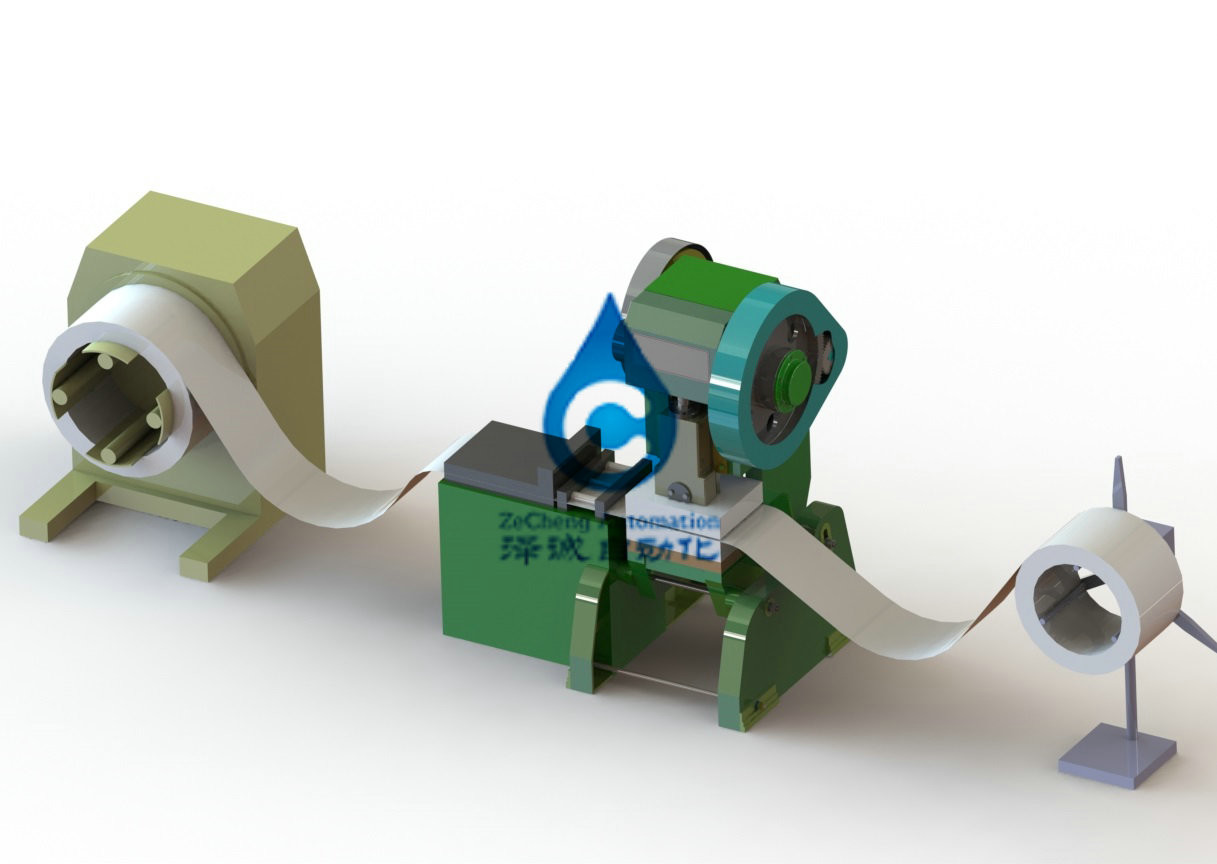

описание 2.1.1.Бриеф машины листа поляка пробивая
Оборудование соответствующее для прикрывая процесса типа тяг пояса электрода различных батарей щелочных аккумуляторов как батарея кадми-никеля, батарея цинк-никеля, батарея никел-водопода, батарея утюг-никеля, етк. 2 работая режима: автоматический и ручной. Автоматический работая режим основного потока операций, машина завальцовки, крены установленные в полярную зону через транспортируя механизм, транспортируя механизм согласно длине зазора размера части поляка питаясь, приносит в пакет на прессформе пунша, прессформа верхнего умирает установлен в блок скольжения прессы, блок вверх и вниз движения на режиме привода будет расположен в прессформе весьма вырезывания пояса в куски. Через прикрывая отверстие в центре таблицы плашки и пунша, части поляка упадены в ленточный транспортер под пуншем. Ленточный транспортер передает части поляка сортируя станции. Законченная прокладка поляка сформирована в неполный пористый отход прокладки, который обмотан на машине жатвы и собран в катушку.
2.1.2. Требования к дизайна
2.1.2.1. Максимальная ширина диапазона поляка 220мм.2.1.
максимальная скорость ножниц 2.2.Тхэ никакое меньше чем 80 раз /min (когда длина листа поляка 75мм), и скорость ножниц регулируема.
2.1.2.3. Максимальная длина ножниц 300мм.
2.1.2.4. Прибор имеет по крайней мере 2 работая режима: движение пункта и автоматическая деятельность. Консоль безопасности установки двурукая.
2.1.2.5. Прибор предохранения от двери безопасности обеспечен на фронте и задней части верстака оборудования. Только когда двери безопасности на обеих сторонах закрытая консервная банка оборудование работайте в автоматическом работая режиме.
2.1.2.6. Пульт управления деятельности оборудования имеет такие функции как переключатель мощности, данные по контроля идущего состояния оборудования и дисплея ЛКД индикации недостатка.
2.1.2.7 сползая и вращающие части оборудования, как ведущий брус и шпиндель, оборудовано с идеальными приборами смазки. Оборудование имеет функцию хода, серии, отсчета обслуживания и так далее. Оборудование оборудовано с интерфейсом распределения с получать, дишаргинг машина, фидер и ленточный транспортер.
2.1.2.8 ревиндер электрически управляется для того чтобы собрать зазор, который соответствующий для частого начала. Напряжение тока 220В (380В), 50Хз.
2.1.2.9. После пробивать и резать, когда отходы прокладки поляка протягиваны к верхнему пределу, ункоилер останавливает собрать материалы. Когда ненужная прокладка понижается к нижнему пределу, моталка разгружает материал. Фидер должен иметь противовес для обеспечения достаточного напряжения на прокладке утиля обеспечить скорость фидера. Диаметр ненужного вала установки вьюрка ленты перематывать машины вал ревиндер 38мм.Тхэ обеспечен с ненужным прибором ориентации вьюрка. Положение датчика обнаружения положения диапазона поляка регулируемо. Положение установки осевое редуктора скорости питаясь прибора параллельно к вертикальной оси питаться прибор. Приемное устройство имеет независимый электрический механизм деятельности.
2.1.2.10. Координируйте движение работы каждой из частей производственной линии ножниц поляка, и каждая из частей имеет функцию независимых деятельности и отладки.
2.1.2.11. Дизайн, изготовление, установка и отладка ножниц поляка в линии с уместными национальными и промышленными спецификациями.
2.1.2.12. Ручной работая режим штамповщика плиты поляка использован для обслуживания и отладки оборудования, новой отладки прессформы и начальной работы. Во время начальной работы, ручной пояс поляка чертежа входит в питаясь механизм, и ручной направляя пояс поляка входит в прессформу пунша. После нескольких времен деятельности пункта, отходы созданы программу-оболочку вокруг питаясь вала машины и могут быть перенесены к автоматическому работая режиму когда нормальное питаясь напряжение произведено перематывать машиной.
2.1.4. Технические параметры оборудования
|
Деталь |
ЗБКА01А-00 |
| Эффективность | Максимальная скорость ножниц никакое меньше чем 80 раз /min (когда длина листа поляка 75мм), и скорость ножниц регулируема. |
| Полная сила (кв) | 13 |
| Нормальная работая сила (кв) | 12,5 |
| Вес | 1000КГ |
