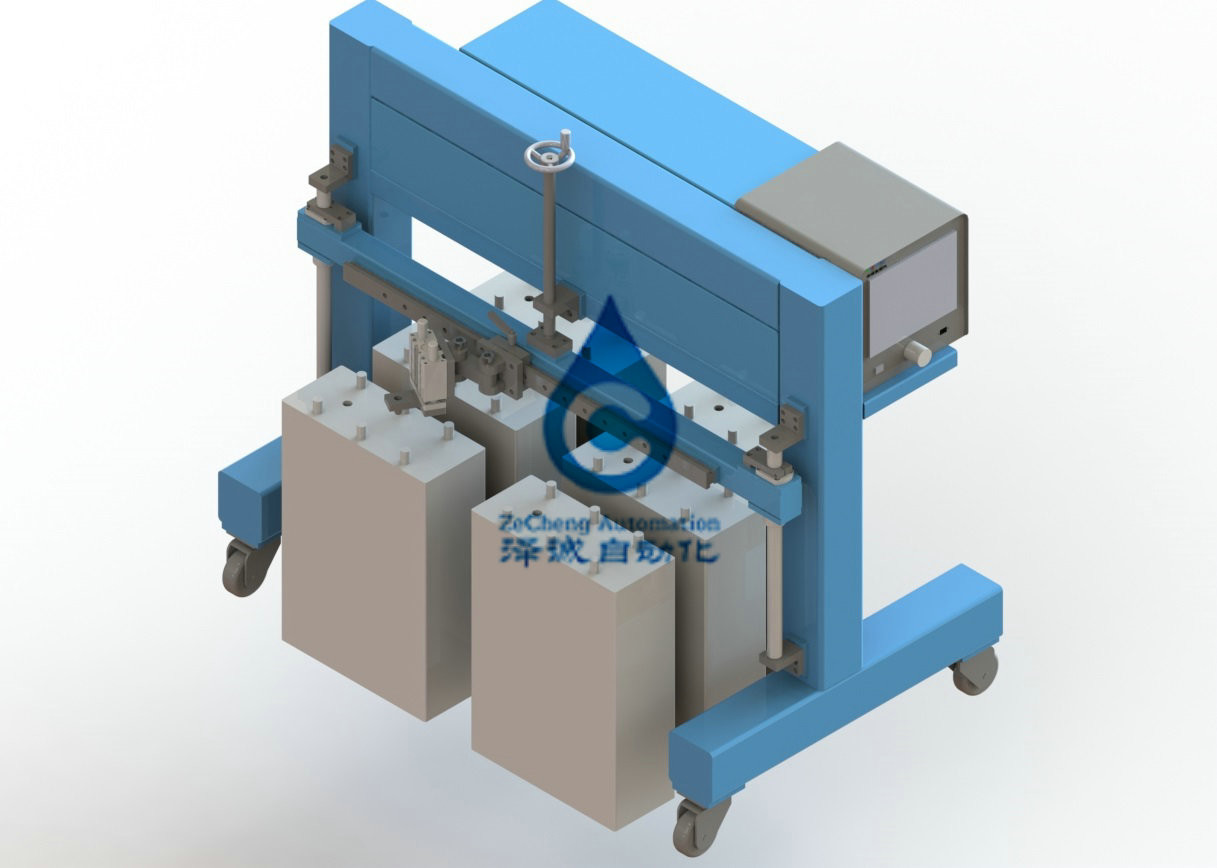

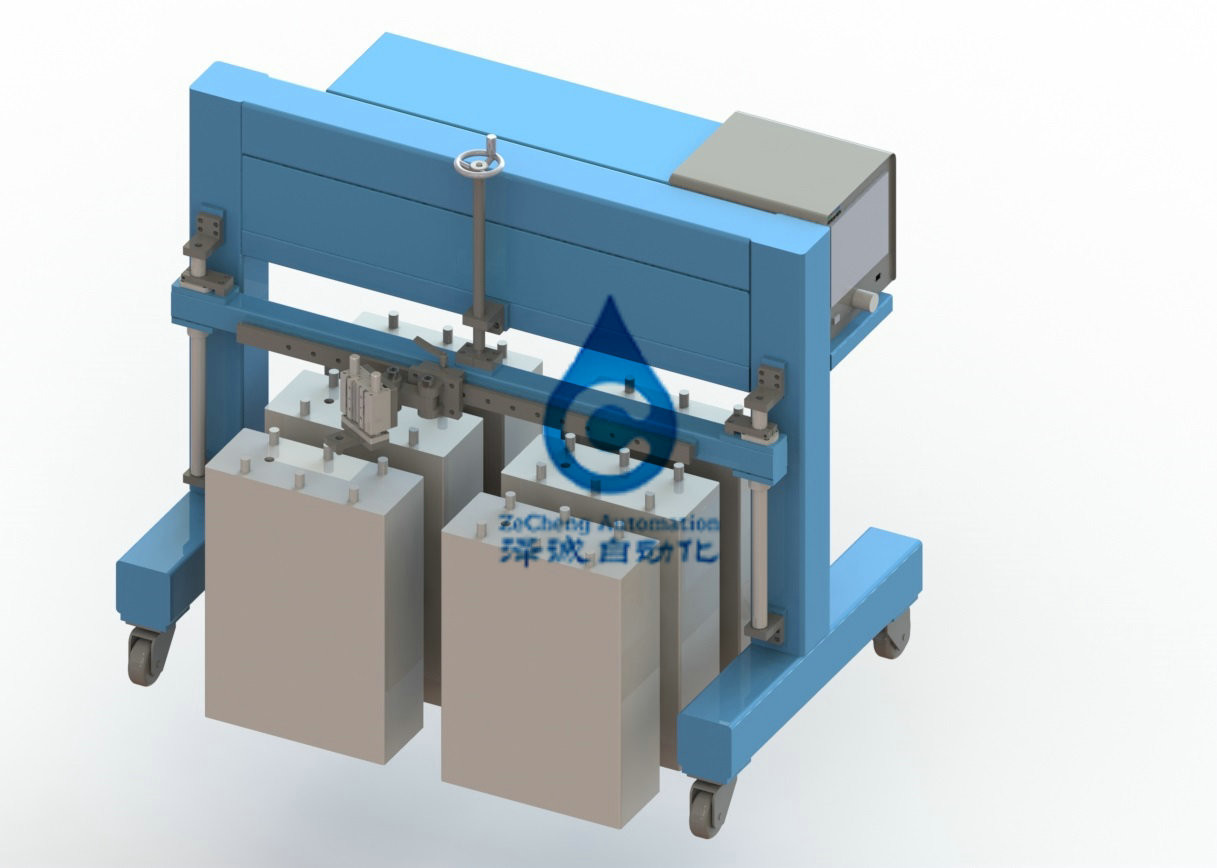

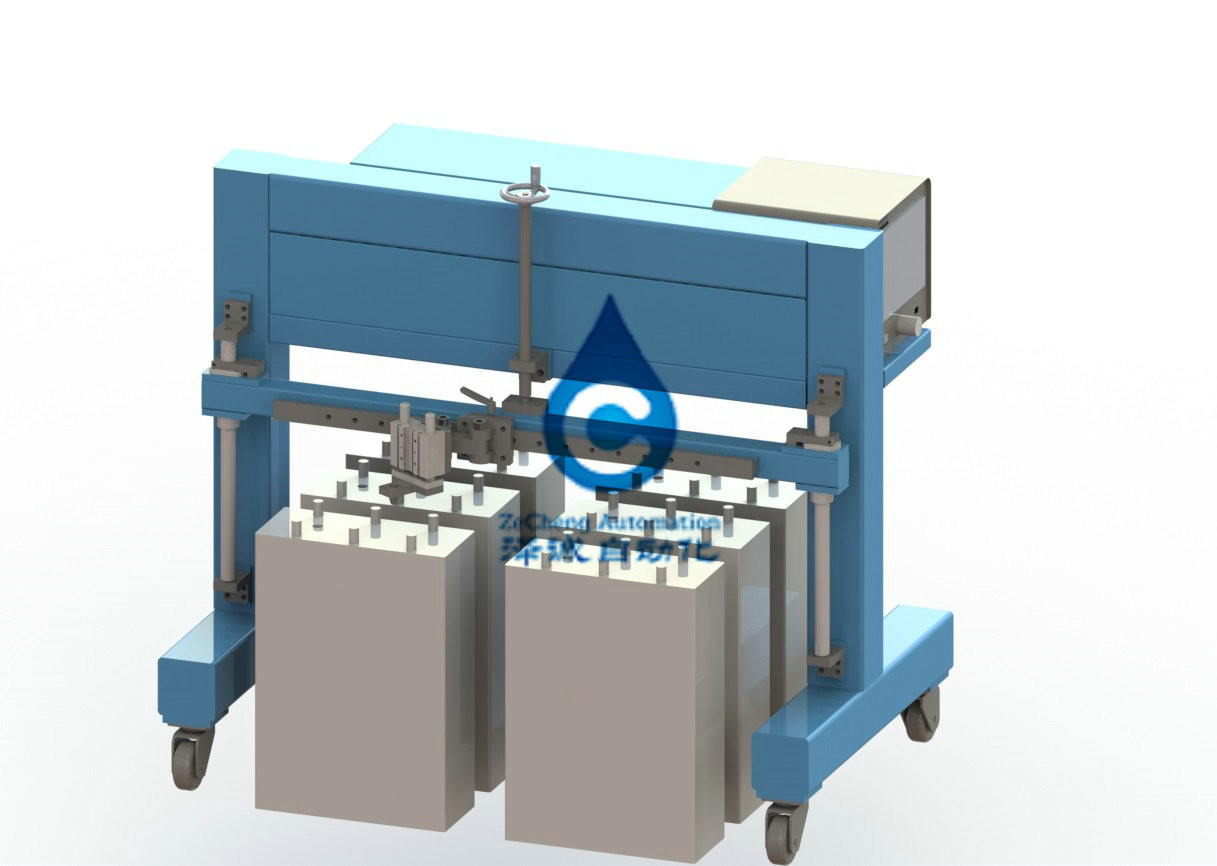

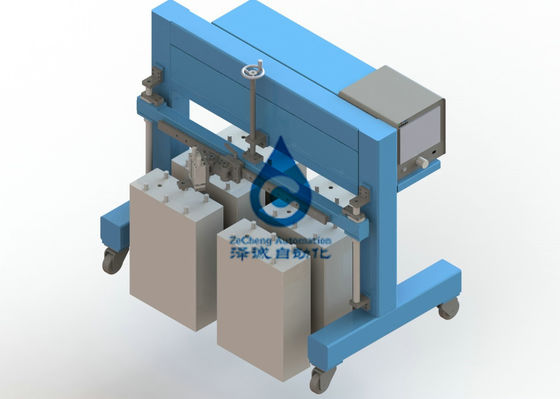

Машина утечки перепада давления измеряя для производственной линии батареи

Машина утечки перепада давления измеряя для производственной линии батареи

1. Краткое описание машины обнаружения утечки
Машина соответствующая для обнаружения утечки квадратной батареи стальной раковины порученной с газом положительного давления 0.1мпа.
2. Требования к дизайна
2,1. Это оборудование в воздухе (азоте), который нужно испытать для средства, снабжение жилищем уплотнения впрыски воздуха (азота) (как алюминий, стальная заварка раковины батареи, раковина батареи инжекционного метода литья пластиковая) и стандартная полость, достигнуть установленное давление, держать некоторое время, баланс давления, датчики перепада давления точности, тест времени, датчики перепада давления измеряет стандарт сосуда и проверило разницу в давления продукта в воздухонепроницаемой системе, на основании судить качество похожего на пинцет прибора раковины герметизируя.

2,2. Поток операций: подготовка -- давление -- баланс -- тест -- вытыхание -- определение.

2,3. Вручную нажмите горяч-расплавленную батарею в располагая положение, преградите цилиндр и преградите батарею, и датчик обнаруживает электричество

После бассейна, зажмите батарею; Отожмите вниз рот запечатывания, загерметизируйте батарею, и начните обнаружение инфляции.

2,4. Батарея зажата человеком, и батарея испытана аппаратурой испытания. После того как тест, батарея нажат вне вручную.

2,5. Батарея после горячей заварки сплавливания: длина: 240мм, ширина: 110мм, толщина: 40мм.

2,6. Главные компоненты оборудования

2.7. Параметры оборудования технические

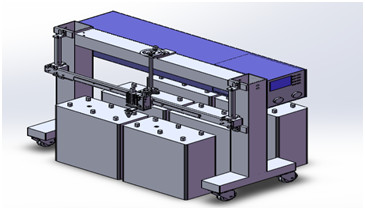

2,8. Взгляд плана прибора


2,9. Описание основных частей оборудования

батарея 2.9.1 располагая и зажимая систему: вручную установите батарею на передвижной располагая платформе, двиньте задний располагая цилиндр вперед для того чтобы обжать батарею, и отрегулируйте передний располагая механизм согласно размеру батареи.

система наддува раковины 2.9.2 батарей: после отжимать переключатель начала, раздувной располагая механизм отожмет вниз, мягкая резиновая голова автоматически загерметизирует отверстие батареи, будет начата и будет надута аппаратура испытания, и давление будет изменено в пределах необходимого времени согласно установленному воздушному давлению. (поручая время и поручая размер можно установить согласно тому батареи.) Должный к различным моделям батареи, внешние размеры каждой батареи изменят по-разному, настолько там винты регулировки и т типа регулировка на блоке кронштейна, смогите быстро и удобно изменить различные ширину и высоту, для того чтобы достигнуть разных видов батарей. Цилиндр отжат вниз к отверстию для воздуха батареи, и батарея поручена в аппаратуру испытания проверить протекает ли батарея воздух. (эту часть механизма можно отрегулировать согласно форме размера батареи, соответствующей для различных типов обнаружения батареи, регулировка удобна и проста.)

2.9.3. Аппаратура теста: эта аппаратура теста метод теста который впрыскивает воздух давления в испытательный образец (воркпьесе) и измерения изменение своего внутреннего давления обнаружить ли утечка. Продукт теста сперва впрыснут с надутым воздухом. Газ после этого остановлен и чувствительный датчик (DPS) перепада давления использован для того чтобы измерить внутреннее изменение давления причиненное утечкой, т.е., перепадом давления между тестом и стандартом.

2.9.4. Система шкафа: квадратная структура заварки пропуска 120120, поверхностная краска выпечки, главный цвет возникновения оборудования светлый (железный) голубой цвет гсб05-1426-2001 8 ПБ07. Базовая платина сделана из нержавеющей стали зеркала, и другие части покрыты с сталью А3.

2.9.5. Система управления: машина будет оборудована с электрической плитой, переключателем утечки, электропитанием стабильности дк и другими компонентами цепи силы, командными реле, механизмами управления клапана соленоида и так далее. И внешнее соединение, используя соединители и терминальную таблицу. Реле ИСПОЛЬЗУЕТ омрон. Кабели и воздуховоды между другим оборудованием связаны проволокой и пущены по трубам ниже.
Обязательство сотрудничества
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
