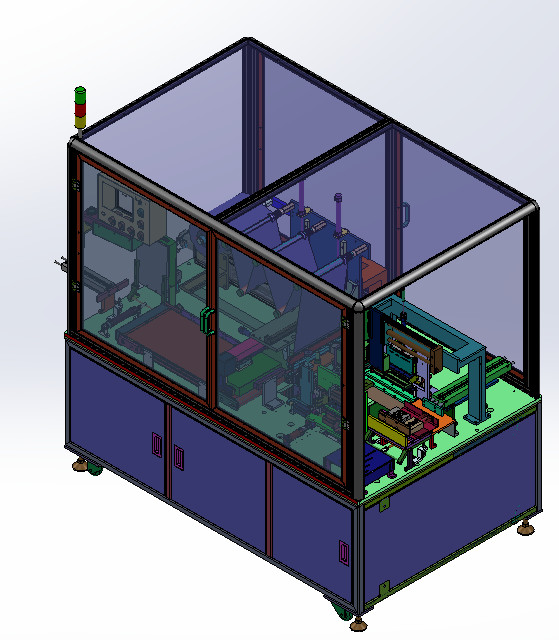

Машина для производства бумажных ламинатов батареи лития квадрата производственного оборудования батареи 5 ППМ
И. профиль оборудования:
1 обзор
Эта машина специально конструирована для покрытия раковины клетки батареи. Соответствующее для квадратных продуктов клетки батареи предусматривать с кругом клея.
клея процесс 1,1: после клеить, крышка 0.5мм изоляции батареи растет на верхнем крае ленты; Необходимо что запечатывание должно плотно быть приспособлено без подниматься, пожалуйста видит следующую диаграмму для деталей:
1,2 модель приспособительной батареи следующим образом: клея машина должна мочь завершить 2 модели (42173255), ссылается на следующую диаграмму для деталей.
1,2 отступление точности вставлять фильма ≤0.5мм (если квалифицирована точность входящего материала батареи). Никакие морщинки и никакие очевидные пузыри на поверхности фильма вставляя батарею (диаметр одиночного пузыря <2mm>
удар 1,3 продукций: 5ППМ (применимое ко всем типам батарей).
1,4 оборудование будут эксплуатироваться одним человеком и могут быть использованы самостоятельно или соединены с трубопроводом.
2. Параметры процесса и поток операций
2,1 основных технических параметра
|
Спецификации машины проект |
ЗДАЭ11А2-00 | |
|
Навык
искусство
женьшень
Номер |
Эффективность (ППМ) | 5ППМ |
| Ряд ширины приспособления регулируемый | Замена, ссылается на модель снабжения жилищем | |
| Вспомогательное время (с) | 2 (время кормления) | |
| Обжатая пневматическая система | Партия а источника воздуха обеспечит сухой воздух 0.4-0.6мпа | |
| Полная сила (кв) | 1,2 | |
| Нормальная работая сила (кв) | 1 | |
состав оборудования 3
3,1 состав показаны ниже
| Серийный номер | Состав системы | Системная конфигурация | Номер |
| 1 | Питаясь компонент | 1 набор | |
| Цилиндр СМК - | 1 | ||
| Линейный ведущий брус - серебряная плакировка | 2 | ||
| 2 | Свяжите компоненты тесьмой | 1 набор | |
| Цилиндр СМК - | 2 | ||
| Линейный ведущий брус - серебряная плакировка | 2 | ||
| Свяжите коготь тесьмой давления | 1 | ||
|
Отжимающ цилиндр - СМК
|
2 | ||
| 3 | Свяжите собрание тесьмой падающее вниз | 1 набор | |
| Мотор сервопривода - инвиттен | 1 | ||
| Линейный ведущий брус - посеребрите плакировку | 2 | ||
| Одновременный пояс | 1 | ||
| соединять | 1 | ||
| Зажимающ цилиндр - СМК | 2 | ||
| 4 | Клей с собрания | 1 набор | |
| Цилиндр Родлесс - СМК | 1 | ||
| Лезвие | 1 | ||
| Основание | 1 | ||
| 5 | Компоненты пакета пластиковые | 1 набор | |
| Цилиндр СМК - | 2 | ||
| Линейный ведущий брус - серебряная плакировка | 2 | ||
|
Ролик пакета пластиковый
|
6 | ||
| 6 | Блок движения вперед батареи | 1 набор | |
| Мотор сервопривода - инвиттен | 1 | ||
| Линейный ведущий брус - посеребрите плакировку | 2 | ||
| соединять | 1 | ||
| Винт шарика | 1 | ||
| Нажмите доску | 1 | ||
| 7 | Устроьте компонент | 1 набор | |
| Степпер мотор - управление молотилки | 1 | ||
| Линейный ведущий брус - серебряная плакировка | 2 | ||
| Одновременный пояс | 1 | ||
| 8 | Бортовое слипчивое собрание | 1 набор | |
| Цилиндр СМК - | 4 | ||
| Линейный подшипник - серебряная загрузка | 2 | ||
| Резиновый ролик | 4 | ||
| 9 | Модуль черни батареи | 1 набор | |
| Цилиндр Родлесс - СМК | 1 | ||
| Цилиндр ведущей штанга - СМК | 1 | ||
| Подвергли механической обработке часть | 1 | ||
| 10 | Операционная система | 1 набор | |
| Экран касания - схват тай куньлун | 1 | ||
| 11 | Система управления | 1 набор | |
| ПЛК - омрон | 1 |
описание структуры 3,2 основ
питаясь компонент 3.2.1: начальный располагая механизм для питаться. Алюминиевая батарея помещена на питаясь механизме вручную. Располагая блок сделан из пластмассы ПОМ для защиты батареи от ссадины.
располагая компонент 3.2.2: механизм для точный располагать алюминиевой батареи перед прокатывать, и мотор сервопривода управляют плитой тяги для нажатия батареи к точному положению.

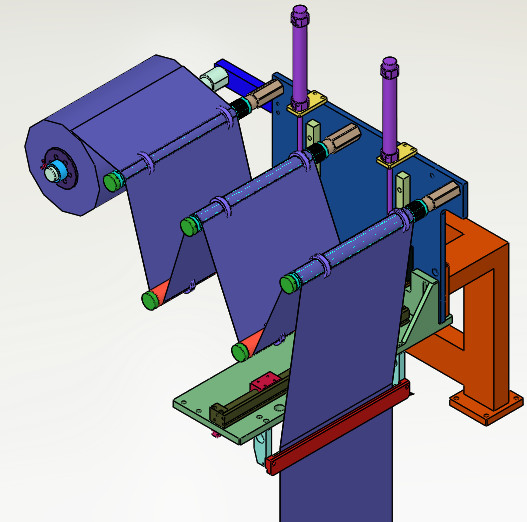

собрание 3.2.3 прилипателей: вручную установите клейкую ленту в вьюрок, который нужно зафиксировать, зажмите цилиндр для того чтобы затянуть клейкую ленту, слипчивый механизм отверстия для открытия клейкой ленты, и родлесс цилиндр управлять лезвием для того чтобы отрезать клейкую ленту.

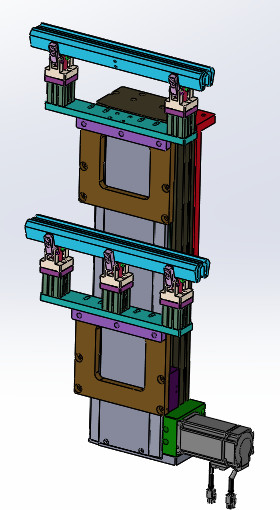

слипчивое вытягивая собрание 3.2.4: мотор сервопривода управляет губой тисков для того чтобы двинуть вверх, и клейкая лента зажата вниз для того чтобы вытянуть клейкую ленту из установленной длины.

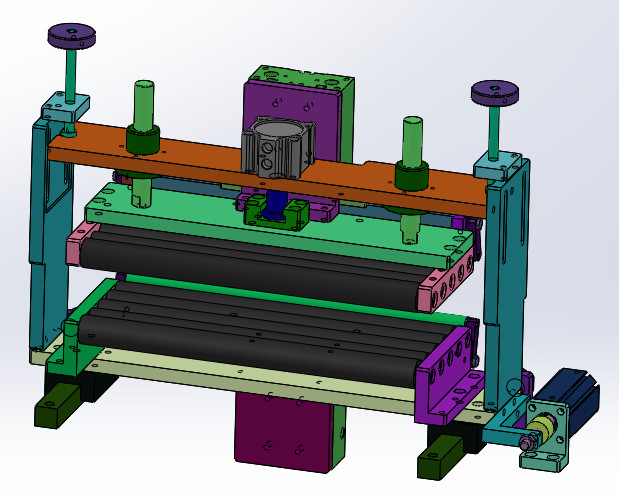

пакет 3.2.5 прилипателей: клейкая лента зажата вниз и вытягивана врозь. Мотор сервопривода нажимает алюминиевую батарею вперед для того чтобы сформировать бортовой у в форме слипчивый пакет. После приезжать на положение, ролики верхнего и низкого давления двигают соответственно для приложения клейкой ленты в алюминиевую раковину. На 2 сторонах, ролик прессы двигает отдельно и вставляет резиновый пояс на стороне алюминиевой раковины.
.6 компонента ленты пакета бортовых: когда батарея на месте, верхний и более низкий цилиндр двигает для того чтобы обтереть верхняя и более низкая лента, и нижние движения цилиндра обтереть нижнюю ленту.
механизм движения вперед 3.2.7 батарей: прикреплен мотор сервопривода управляет винтом шарика для того чтобы нажать батарею вперед, связывает тесьмой, и плиту нажима батареи можно заменить согласно размеру батареи.
механизм смещения 3.2.8 батарей: после того как батарея создана программу-оболочку в у в форме ленте, механизм смещения отжимает вниз для того чтобы обнаружить местонахождение батарею, и родлесс движения цилиндра двинуть расстояние батареи одного к испытательной станции.
система управления 3.2.9: электрическая панель установлена независимо в электрическую коробку, с переключателем утечки, электропитанием стабильности дк и другими компонентами цепи силы, ПЛК контроля, реле, механизмом управления мотора, етк. и внешним соединением, используя соединители и терминальную таблицу. ПЛК принимает омрон. Потолок силового кабеля частично пефорирован. Кабели и воздуховоды между другим оборудованием связаны проволокой и пущены по трубам ниже.
5 средств массовой информации энергии
5,1 электропитание
напряжение тока 5.1.1: Изменение линейного участка АК220В± 10% мгновенное 0.5с чем 1%.
5.1.2 частоты: 50Хз±1Хз.
5,2 воздух
давление 5.2.1: партия а источника воздуха обеспечит сухой воздух 0.4-0.6мпа.
емкость 5.2.2: 15Л/мин.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
