1. Требования к дизайна электрической клетки связывая машину:

1.1. Оборудование основано на требованиях к проекта процесса батареи связывая машину, и машина батареи умная автоматическая связывая изготовленные основанная на дизайне индустрии 4,0. Производственная линия включает: питаясь механизм, питаясь манипулятор, штабелирующ и располагающ станцию, связывающ положение, распыляя положение, и дишаргинг линию

1.3. Условия пользы:

1.3.1 условия электропитания: поставка главной власти: 220В±15%

1.3.2 обжатый воздух: ≥ 0.5мпа, 10Л/30Мин

1.3.3 температуры окружающей среды: 0℃ | 40℃.

относительная влажность 1.3.4: 10 | 60%РХ

1.4. Требования к продукции:

1.4.1 требования к возникновения:

возникновение 1.4.1.1 равномерное, отсутствие деформации;

1.4.1.2 отсутствие пинхоле, метки подачи, или других дефектов;

1.4.2 требования к размера:

1.4.2.1. Ширина 35-100мм продукта.

длина продукта 1.4.2.2: 50-150мм

толщина стены продукта 1.4.2.3: 3.8-12мм

штрихкод 1.4.3 батарей

1.4.3.1. На фронте, используйте лазер напечатанный код кр или наклеивайте штрихкод

1.5. Требования производительности батареи связывая машину:

Требования быть встреченным под нормальной продукцией подготовляют; Питаясь механизм, располагая механизм, подметает механизм, деятельность биндинг механизма, механизма манипулятора, стабилизированных и надежных, простых; Все двигающие части должны иметь разумное, надежный, легкий для того чтобы привестись в действие механизм смазки.

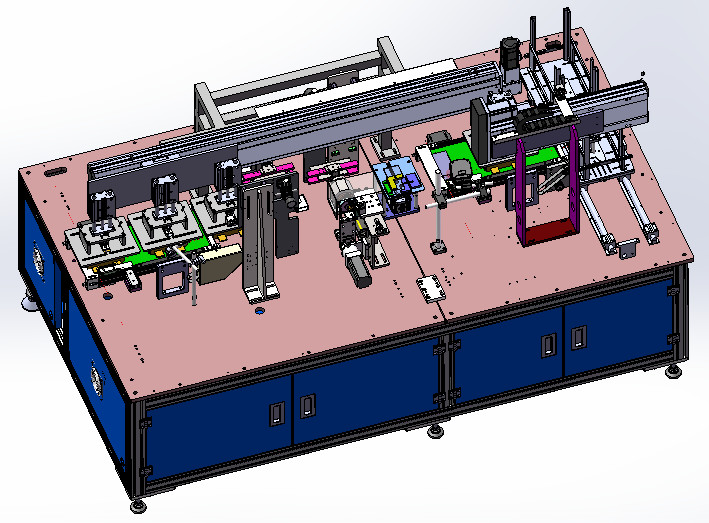

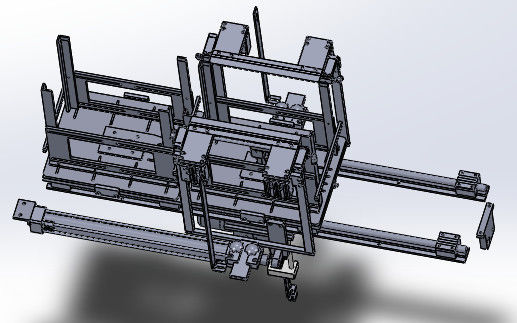

схематическая диаграмма 1,5 оборудования

размер занятия оборудования 1.5.1 (блок: мм): 2300*1300*1500 (длина * ширина * высота)

2. Главные компоненты электрической клетки связывая машину:

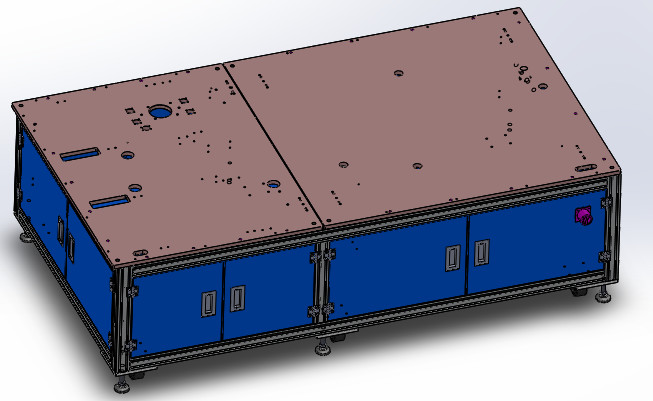

2,1, шкаф

2.2.1 система рамки собраны с алюминиевыми профилями 30С60 и частями металлического листа А3.

2.2. Станция загрузки материала блюда

2.2.1 требования к дизайна

сила 2.2.1.1 питаясь управляется цилиндром и 2 питаясь коробками. Там располагают дефлекторы на левую сторону и правильные стороны, поднимаясь механизм,

Одна сторона оборудована с светоэлектрическим переключателем обнаружения

параметры процесса 2.2.1.2: располагая ширину можно отрегулировать согласно размеру батареи. Ручной питаясь уровень около 3 станции, и промежуточный манипулятор принимает питаясь уровень

конфигурация оборудования 2.2.2 основ

функция 2.2.3: вручную положите батарею стога целого материалов диска на материальную коробку, светоэлектрический переключатель обнаружения обнаруживает что цилиндр материала перенесен к среднему месту и ждет питаясь манипулятора для того чтобы скомплектовать вверх материал, и 2 питаясь коробки обеспечивают циркуляцию питаться

манипулятор 2,3 батарей питаясь

2.3.2. Основные части оборудования

2.3.2.1. Рука батареи питаясь: она составлена сервомотора, модуля винта руководства, переключателя близости, поднимаясь цилиндра, группы плиты всасывания, етк. структура прост и практически.

2.3.2.1 .1: контролируют движение группы высасывателя мотором сервопривода модуля винта для точный располагать. Батарея переключателя близости доступная.

2.3.2.1 .2: воркпьесе удобен, непрерывн, стабилизирован и надежен.

функция 2,4: нарисуйте батарею в подносе к передаточному механизму батареи и пустом подносе к пустому механизму собрания подноса

передаточный механизм 2,4 батарей

24.1.1. Механизм передачи батареи: этот механизм главным образом составлен шагая мотора, пояса, кронштейна, располагая цилиндр, переключатель близости, етк.

механизм силы 2.4.2.1: изменяемая скорость.

2.4.2.2. Батарея обеспечена без повреждения к батарее до располагать тоолинг

положение 2.4.2.3 располагать тоолинг и батарею можно легко отрегулировать, с располагать ≤± 0.1мм точности

механизм пояса пояса 2.4.2.4 напрягая

2.4.2.5 основывает, механизм главным образом составлено базовой платины и располагать штырь, располагая штырь располагая, обеспечивает стабильность и надежность, простую деятельность.

функция 2.4.3: перенесите батарею от питаясь манипулятора к положению и ждать измеряя манипулятора сопротивления напряжения тока для того чтобы скомплектовать вверх материал

2.5.1.1. Механизм сканирования: этот механизм главным образом составлен оружия кронштейна, просматривать, етк.

угол высоты кронштейна 2.5.2.1 можно отрегулировать произвольно

функция 2.5.3: просмотрите код кр на поверхности батареи для того чтобы собрать первоначальные данные батареи и передать его компьютерной системе.

2.6.1.1 прибор главным образом составлено кронштейна, поднимаясь цилиндра, светоэлектрического зонда датчика, преграждает и так далее.

2.6.2.1 кронштейн можно отрегулировать произвольно согласно размеру батареи

функция 2.6.3: штабелируйте и расположите клетку.

2.7.1.1. Механизм вращения: этот механизм главным образом составлен шагая мотора, пояса, кронштейна, располагая цилиндр, переключатель близости, етк.

лента 2.7.2.1 устанавливая механизм: изменяемая скорость,

2.7.2.2. Батарея обеспечена без повреждения к батарее до располагать тоолинг

2.7.2.3. Располагать тоолинг и батарею можно отрегулировать удобно, с располагать ≤± 0.1мм точности

механизм пояса пояса 2.7.2.4 напрягая

2.7.2.5 основывает, механизм главным образом составлено базовой платины и располагать штырь, располагая штырь располагая, обеспечивает стабильность и надежность, простую деятельность.

функция 2.7.3: свяжите совместно электрические клетки тесьмой принятые от горизонтального манипулятора

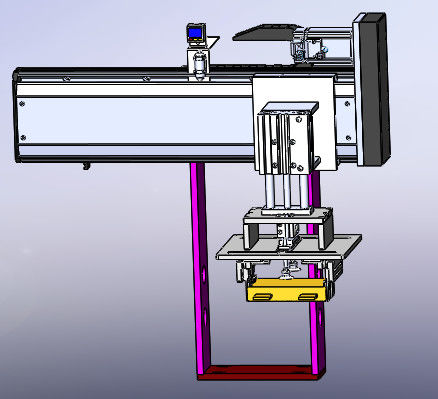

манипулятор 2.8.1.1 питаясь: этот механизм главным образом составлен кронштейна, поднимаясь цилиндра, модуля штанги винта, диска всасывания, регулируя штанги, етк.

2.8.2.1 кронштейн можно отрегулировать произвольно согласно размеру батареи

функция 2.8.3: примите батарею от передаточного механизма клетки к связывая располагая собранию джига

2.9.1.1. Закодируйте механизм сканирования: этот механизм главным образом составлен кронштейна, оружия кода, етк.

угол высоты кронштейна 2.9.2.1 можно отрегулировать произвольно

функция 2.9.3: согласно типам батареи расклассифицированным набором анализа данных компьютерной системы, различные коды распылены на поверхности батареи.

2.10.1.1. Механизм передачи батареи: этот механизм главным образом составлен шагая мотора, пояса, кронштейна, располагая цилиндр, переключатель близости, етк.

механизм силы 2.10.2.1: изменяемая скорость,

2.10.2.2. Никакое повреждение к батарее не гарантировано до располагать тоолинг

2.10.2.3. Располагать инструменты и батареи можно легко отрегулировать, с располагать ≤± 0.1мм точности

механизм пояса пояса 2.10.2.4 напрягая

2.10.2.5 основывает, механизм главным образом составлено базовой платины и располагать штырь, располагая штырь располагая, обеспечивает стабильность и надежность, простую деятельность.

функция 2.10.3: батарея принятая от горизонтального манипулятора ждет код, который нужно распылить и поставленный к материальному уровню робота
