Высокая лакировочная машина производственного оборудования батареи точности полностью автоматическая
1,3 основных модули и функции:
Функциональные технические требования
Нагружающ и разгружающ 1 механический материал руки для предотвращения батареи царапины, гибкого дизайна, потребности иметь механизм крышки фиксированный
Оборудованный с давлени-держа клапаном соленоида для обеспечения что батарея не упадет под аварийные состояния как падение давления и потери электропитания
3. Схватите входящие материалы после того как они на месте избежать столкновения
Оснуйте кронштейн 1 питаясь для предотвращения риска больше чем одного всасывания или не на нижнем кронштейне, когда нижний кронштейн, средний механизм поднятый домкратом вверх, делает нижним кронштейном микро- деформацию, и после этого 2 сторонами механизма нажатого в разъединение.
2. Нижний держатель немножко будет деформирован, оборудование может быть совместимо с деформацией и эффектно предотвращать упасть
Материал 1 Мылар питаясь питаясь для предотвращения риска множественного всасывания или всасывания, используя фильм разделяя винт для увеличения сопротивления фильма разделяя, используя сигнал тревоги метра вакуума для предотвращения абсорбции фильма.
2. После собрания Мылар, отступление направления длины и ширины к средству ≤0.5мм.
3 с прибором анти--удерживания отпуска Мылар материальным, предотвращают материалы от быть положенным назад.
Питаясь количество в одно время ≥300ЭА, и откормочный цикл ≥60мин
Мылын и мельт субстрата горячий 1 эффективная сваривая область ≥50%.
2. Располагать точность после горячий белить Мылар и субстрата: ±0.5мм.
3. Метод заварки ИМПа ульс, отсутствие провод-чертежа, виртуальной заварки; Напряжение >10Н печати сварки.
4. Выступая высота сваривая области ≤0.3мм; Ряд контроля температуры регулируем от 130-300℃. Разница между горячей температурой мельт и значением установки истинной температуры ≤±3℃. Значение установки ±1℃.
Эффективная сваривая зона Мылар покрыла клетку и горячий мельт с пластиковой крышкой 1 ≥50%
метод заварки 2 ИМПов ульс, отсутствие чертежа провода, отсутствие виртуальной заварки.
3. Выступая высота сваривая области ≤0.3мм.
4. Расстояние между верхним краем Мылар и наружной поверхностью верхней крышки определено окончательным чертежом. Оборудование может достигнуть высоты упаковки частей ≥4.5мм пластмассы обложки (вопроса к окончательному чертежу), сваривая вопрос ширины к окончательному чертежу
Располагать точность зоны заварки: ±0.2мм.
6. Точность размера печатания заварки: ±0.2мм.
Мылар не царапает, не складывает, клетка не царапает, декарбуризе.
8. Метки заварки не будут сварены к диафрагме клетки; Разница между горячей температурой мельт и значением установки истинной температуры ≤±3℃.
В дополнение к причине входящих материалов, закрепленность упаковки Мылар не может повлиять на раковину.
горячее время ≤3с мельт 10 (обеспечить горячее влияние мельт), точность ±0.1с, 0~10с регулируемое (потребность сделать горячий рекорд времени мельт), горячая точность контроля времени мельт: установите значение ±0.1с, за сигналом тревоги, показатель реального времени данных, трасеабле.
11 горячая температура 130~300℃ регулируемая, точность мельт контроля температуры: установите значение ±1℃, за сигналом тревоги, показатель реального времени данных, трасеабле.
Прилипатель прилипателя 1 (исключая входящих материальных проблем) для обеспечения непрерывности, никакой сломленной ленты, вискозы, етк
Он может быть совместим с лентами с шириной 15мм~70мм; (спецификация ленты подлежит окончательный чертеж дизайна)
Никакой фриллинг, прокатывая клетку, одна сторона «л» прилипателя с длиной 5~50мм можно отрегулировать
4 резиновое изменяя время ≤2мин
Будет дишаргед слипчивый тест ли лента на месте, унлуэд клетка
Батарея не прикрывая 1 надежную хватку, никакой падать материала или пойманные в ловушку материалы, повторенную точность деятельности ≤±0.05мм механизма
2. Гибкий дизайн манипулятора, части как манипулятор в контакте с продуктом нельзя сделать металла
питаться фильма 1.3.1Мылар и субстрата
1,1 функции и введение прибора

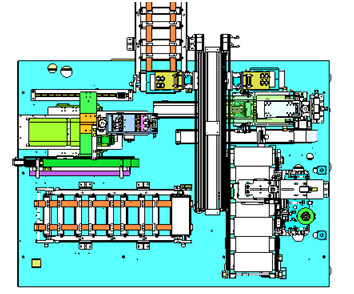

Этот прибор главным образом использован для того чтобы осуществить собрание (горячее сплавливание) листа держателя дна батареи и фильм Мылар, конверт клетки (горячее сплавливание), прилипатель и другие функции (следующая диаграмма схематическая диаграмма предмет для фактического дизайна), специфический процесс показаны в диаграмме ниже (для ссылки только).

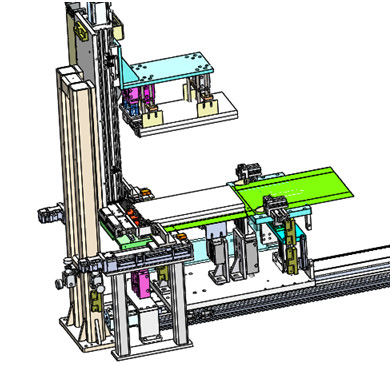

Питаться фильма и коробочного щитка Мылар главным образом составлен фильма Мылар и платформа коробочного щитка питаясь, вентилятор иона, коробочный щиток и рука мылын питаясь, модуль перевода, етк. из-за трения между фильмом Мылар и фильмом и между субстратом и статическим электричеством субстрата приведут для того чтобы снять и абсорбция фильма, через дуя ветер иона для того чтобы извлечь статическое электричество между ими, принимая материалы через середину и на обоих концах трения фильм будет отделен, для предотвращения времени принять больше чем один, разнослоистый.
положение мельт 1.3.2 конвертов горячее

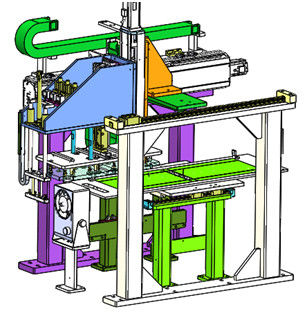

Механизм ① слипчивый главным образом составлен механизма размещения фильма, слипчивого вытягивая механизма, слипчивого режущего механизма и слипчивого питаясь механизма. Главное осуществление охваченного прилипателя кабеля батареи, в прилипателе прежде чем батарея фиксирована, слипчивый питаясь механизм свяжет тесьмой к кабелю батареи; Резиновый питаясь механизм имеет прибор сигнала тревоги вакуума, который передаст сигнал тревоги когда резина попадает без вести или резиновый пояс не высосан вверх, и напомнить, что штат заменил резиновый пояс или отрезать резину снова во времени.
параметры основного оборудования ③ 1,4
действительная емкость ⑤ (1): ≥6ППМ;
выход оборудования ⑦ (2): 99,5% (за исключением плохих входящих материалов)
сила оборудования ⑨ (3): ≥98%
Время кормления ≥60мин фильма и субстрата 11 Мылар;
(5) полная сила 13: ≤20КВ.
15 электропитание 6 конфигураций: АК380 В±10% 50ХЗ, 25А±10%
16
17 . Обжатый воздух: давление ≥0.5~ 0.65мпа, подача ≥200Л/мин, норма использования 50% (наружный диаметр входа трубы вакуума обжатого оборудования воздуха обеспеченного клиентом 16 мм);
19 требований к нагрузки пола: ≥750кг/㎡;
20. Цвет возникновения: сделанный согласно требованиям доски цвета партии а;
Источник 21 вакуума: -90кпа (наружный диаметр входа трубы вакуума оборудования источника вакуума обеспеченного клиентом 12мм);
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
