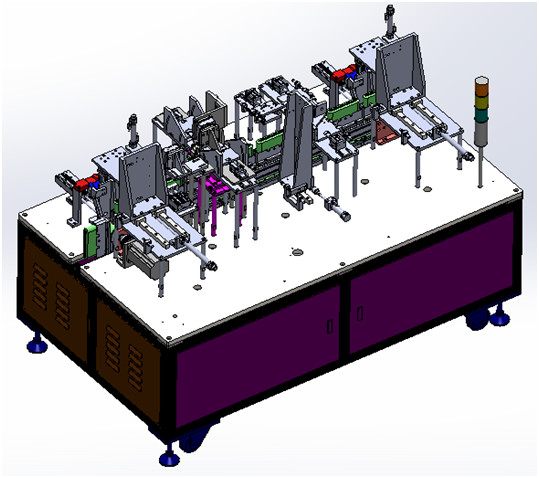

Машина производственного оборудования батареи высокой эффективности гнуть и герметизируя
1.1.1. Требования к дизайна
1.1.1.1. Эта машина соответствующая для электрической клетки нажимной накладки для того чтобы согнуть волочение поляка в форме с, герметизирует крышку, и после этого уносит обнаружение высоты.
1.1.1.2. Поток процесса: нагружая → сальто зажимая располагающ волочения поляка → крышки → → запечатывания крышки крышки → плоского гнуть закоротит прикрывать → заварки пятна лазера → обнаружения.
1.1.1.3. Особенности: загиб волочения поляка с в форме. После того как герметизирующ крышку, заварка пятна лазера выполнена на 4 этапа для предотвращения крышки от отскакивать. Также обнаружение высоты и короткого замыкания перед прикрывать.
1.1.1.4. Квалифицированное ≥ 99,8% уровня производства
1.1.1.5. ≥ 95% выхода продукции
2.1.2. Главные компоненты оборудования
| Серийный номер | Состав системы | Системная конфигурация |
Номер
|
| 1 | Система шкафа | 1 набор | |
| Сваренная каркасная структура с квадратным пропуском 4040 | 1 | ||
|
Базовая платина
|
1 | ||
| 2 | Крышка сплющивая систему | 1 набор | |
| Батарея зажимая механизм | 1 | ||
| Механизм связи крышки | 1 | ||
| Переднее агенство | 1 | ||
| 3 |
Система приполюсного уха гнуть
|
1 набор | |
| Переднее агенство | 1 | ||
| Механизм приполюсного уха гнуть | 1 | ||
| 4 | Крышка - в системе | 1 набор | |
| Переднее агенство | 1 | ||
| Вакуумируя механизм | 1 | ||
| Покрывая механизм | 1 | ||
| 5 |
Система заварки пятна лазера |
1 набор | |
| Привинтьте чернь | 2 | ||
| располагать | 1 | ||
| 6 | Система обнаружения | 1 набор | |
| Правитель обнаружения высоты электронный | 4 | ||
| Детектор короткого замыкания | 2 | ||
| 7 | Система передачи | 1 набор | |
| Пояс привода | 1 | ||
| Приводное колесо | 2 | ||
| Прессформа батареи | Набор н |
2.1.3. Основные технические параметры оборудования
объекты 2.1.3.1 приспособительные
Длина батареи: 36 | 100мм, ширина батареи: 30-148мм, толщина батареи: 3,0 | 10мм. Прессформа батареи будет заменена соответственно. Располагать каждой станции будет отрегулирован согласно толщине батареи, и высота деятельности будет отрегулирована согласно высоте батареи.
параметры оборудования 2.1.3.2 технические
|
Спецификации машины проект |
||
|
Технические параметры |
Эффективность | 25ППМ |
| Вспомогательное время (МИНУТА)/шифт | 30-30 | |
| Давление запечатывания | Регулируемый (добавьте клапан отдельного давления регулируя для того чтобы отрегулировать воздушное давление) | |
| Обжатая пневматическая система | Источник воздуха обеспеченный партией а | |
|
Полная сила (кв)
|
1,5 | |
|
Нормальная работая сила (кв)
|
1,2 | |
2.1.5. Описание основных частей оборудования
2.1.5.1. Система шкафа:
Примите квадратную структуру заварки 4040, поверхностную краску выпечки, возникновение главного цвета согласно потребностям клиента. Субстрат гальванизировать на поверхности стальной пластины.
2.1.5.2. Система выравнивания:
Установите батарею в правом положении, используйте тонкую плиту против уха поляка, сверните крышку плоско.

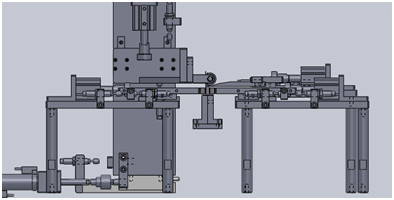

2.1.5.3. Гнуть компоненты:
Установите положение во-первых, вперед и назад 2 тонкими листами, одним вверх и одним вниз для того чтобы сложить ухо в форму с.
2.1.5.4. Система запечатывания:
Материал манипулятора первый к платформе, и после этого к уплотнению, поверхность уплотнения должен быть параллельн к платформе.
2.1.5.4. Испытательная система:
Не сварено автоматическое обнаружение короткого замыкания батарей, неполноценные продукты когда заварка лазера, автоматическое исключение материала.
система заварки пятна лазера 2.1.5.5
Отжимая блок компактирует плиту крышки батареи, и сварная точка 4 машины лазера автоматически указывает на батарею для предотвращения плиты крышки батареи от сновать.
2.1.5.6. Система передачи:
Система передачи соединена одновременным колесом и одновременным поясом, и равнопромежуточное установленное плато установлено на пояс, и прессформа батареи установлена на плиту.
2.1.5.7. Операционная система
Деятельность экрана касания. Сила дальше, аварийная остановка, руководство, автоматическая кнопка.
2.1.5.8. Пульт управления
Машина оборудована с независимой электрической доской, переключателем утечки, электропитанием стабильности дк и другими компонентами цепи силы, ПЛК контроля, реле, механизмом управления мотора, етк. и внешним соединением, используя соединители и терминальную таблицу. ПЛК принимает омрон. Кабели и воздуховоды между другим оборудованием связаны проволокой и пущены по трубам ниже.
2.1.6. Средство энергии
сила 2.1.6.1
1) мгновенное изменение участка напряжения тока АК230В± 10% кунтервалли
2) частота: 50Хз±1Хз
воздух 2.1.6.2
1) давление 0.5мпа 5кгф/км2
