ПЛК контролирует машину теста утечки массового спектрометра гелия гарантия 1 года
1. Краткое описание машины обнаружения утечки
Машина соответствующая для обнаружения утечки квадратной батареи стальной раковины порученной с газом положительного давления 0.1мпа.
2.1. Это оборудование в воздухе (азоте), который нужно испытать для средства, снабжения жилищем уплотнения впрыски воздуха (азота) (как алюминий, стальная заварка раковины батареи, раковина батареи инжекционного метода литья пластиковая) и стандартной полости, достигнуть установленное давление, сдержать некоторое время, баланс давления, датчики перепада давления точности, тест времени, измерение датчиков перепада давления стандарт сосуда и проверило разницу в давления продукта в воздухонепроницаемой системе, на основании судить качество похожего на пинцет прибора раковины герметизируя.
2.2. Поток операций: подготовка -- давление -- баланс -- тест -- вытыхание -- определение.
2.3. Вручную нажмите горяч-расплавленную батарею в располагая положение, преградите цилиндр и преградите батарею, и датчик обнаруживает электричество
После бассейна, зажмите батарею; Отожмите вниз рот запечатывания, загерметизируйте батарею, и начните обнаружение инфляции.
2.4. Батарея зажата человеком, и батарея испытана аппаратурой испытания. После того как тест, батарея нажат вне вручную.
2.5. Батарея после горячей заварки сплавливания: длина: 240мм, ширина: 110мм, толщина: 40мм.
2.6. Главные компоненты оборудования
| сериал | номер | система | образовывает | |
| 1 | Компоненты шкафа | 1 набор | ||
| Сваренная каркасная конструкция | Лак которое печет | 1 | ||
| Базовая платина |
Фосфатинг чернить стальных частей
|
1 | ||
| 2 | Обнаружьте местонахождение зажимая систему | 1 набор | ||
| Обнаружьте местонахождение зажимая механизм | 1 | |||
| цилиндр | СМК | 2 | ||
| 3 | Система давления батареи | 1 набор | ||
| Механизм давления батареи | 1 | |||
| цилиндр | СМК | 1 | ||
| 4 | Аппаратура испытания | 1 набор | ||
| 5 | Система управления | 1 набор | ||
| ПЛК | Куньлун | 1 | ||
| Экран касания | Куньлун | 1 |
2.7. Параметры оборудования технические
| спесификатионспроджект | ЗБКА09А-00 | |
| Технические параметры | Эффективность (ППМ) | 1 |
| Ряд масштаба | 0 - мпа 1,0 | |
| Разрешение | 1 ПА или 0,001 мл/мин | |
| Шоу кривой | кривая Врем-утечки | |
| Точность контроля температуры | +/-1℃ | |
| Обжатая пневматическая система | Источник воздуха обеспеченный партией а | |
| Полная сила (кв) | 0.6кв | |
| Нормальная работая сила (кв) | 0.5кв | |

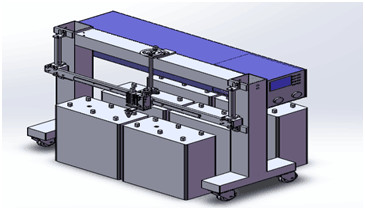

2.8. Взгляд плана прибора
2.9. Описание основных частей оборудования
батарея 2.9.1 располагая и зажимая систему: вручную установите батарею на передвижной располагая платформе, двиньте задний располагая цилиндр вперед для того чтобы обжать батарею, и отрегулируйте передний располагая механизм согласно размеру батареи.
система наддува раковины 2.9.2 батарей: после отжимать переключатель начала, раздувной располагая механизм отожмет вниз, мягкая резиновая голова автоматически загерметизирует отверстие батареи, будет начата и будет надута аппаратура испытания, и давление будет изменено в пределах необходимого времени согласно установленному воздушному давлению. (поручая время и поручая размер можно установить согласно тому батареи.) Должный к различным моделям батареи, внешние размеры каждой батареи изменят по-разному, настолько там винты регулировки и т типа регулировка на блоке кронштейна, смогите быстро и удобно изменить различные ширину и высоту, для того чтобы достигнуть разных видов батарей. Цилиндр отжат вниз к отверстию для воздуха батареи, и батарея поручена в аппаратуру испытания проверить протекает ли батарея воздух. (эту часть механизма можно отрегулировать согласно форме размера батареи, соответствующей для различных типов обнаружения батареи, регулировка удобна и проста.)
2.9.3. Аппаратура теста: эта аппаратура теста метод теста который впрыскивает воздух давления в испытательный образец (воркпьесе) и измерения изменение своего внутреннего давления обнаружить ли утечка. Продукт теста сперва впрыснут с надутым воздухом. Газ после этого остановлен и чувствительный датчик (DPS) перепада давления использован для того чтобы измерить внутреннее изменение давления причиненное утечкой, т.е., перепадом давления между тестом и стандартом.
2.9.4. Система шкафа: квадратная структура заварки пропуска 120120, поверхностная краска выпечки, главный цвет возникновения оборудования светлый (железный) голубой цвет гсб05-1426-2001 8 ПБ07. Базовая платина сделана из нержавеющей стали зеркала, и другие части покрыты с сталью А3.
2.9.5. Система управления: машина будет оборудована с электрической плитой, переключателем утечки, электропитанием стабильности дк и другими компонентами цепи силы, командными реле, механизмами управления клапана соленоида и так далее. И внешнее соединение, используя соединители и терминальную таблицу. Реле ИСПОЛЬЗУЕТ омрон. Кабели и воздуховоды между другим оборудованием связаны проволокой и пущены по трубам ниже.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
