Производственная линия батареи лития машины 15PPM никеля пены плиты батареи пульпируя

2,3, оборудование имеют считая функцию, которая может записать общее количество продукции в перенос и номер совокупного общего количества продукции. Оператор не может изменить вышеуказанные данные для того чтобы осуществить защиту секретности пароля.

2,4, замена соответствуя приспособления могут достигнуть алюминиевой пены пульпируя внутри необходимый ряд размера, цикл замены более менее чем 2H, для встречи быстрой замены различных размеров

3, введение оборудования

3,1, график течения действия:

Ручной питаясь манипулятор → зажимает пену никеля в доску скребка → пруда slurry закрывает манипулятора → возвращает разгружать материального → ручной

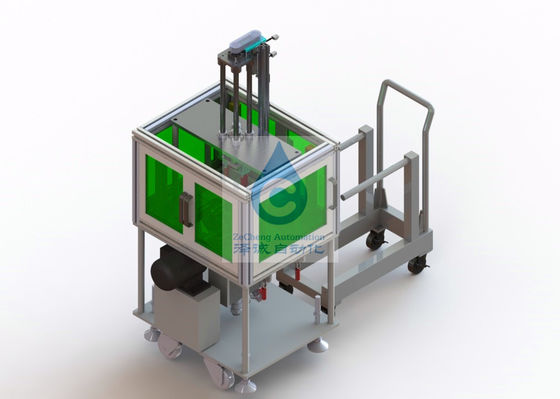

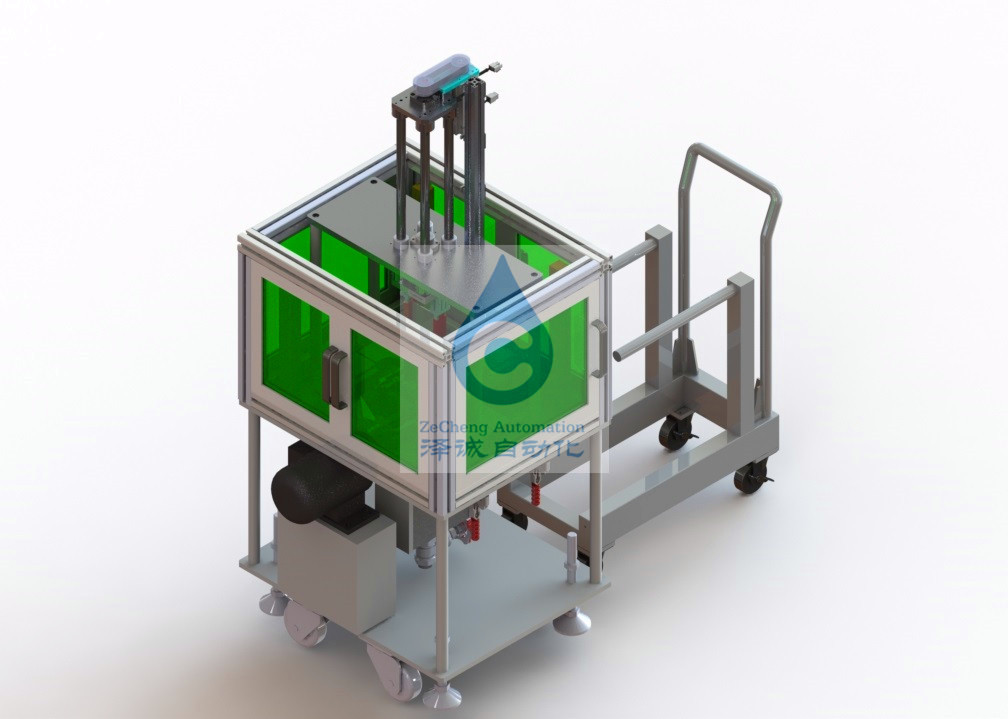

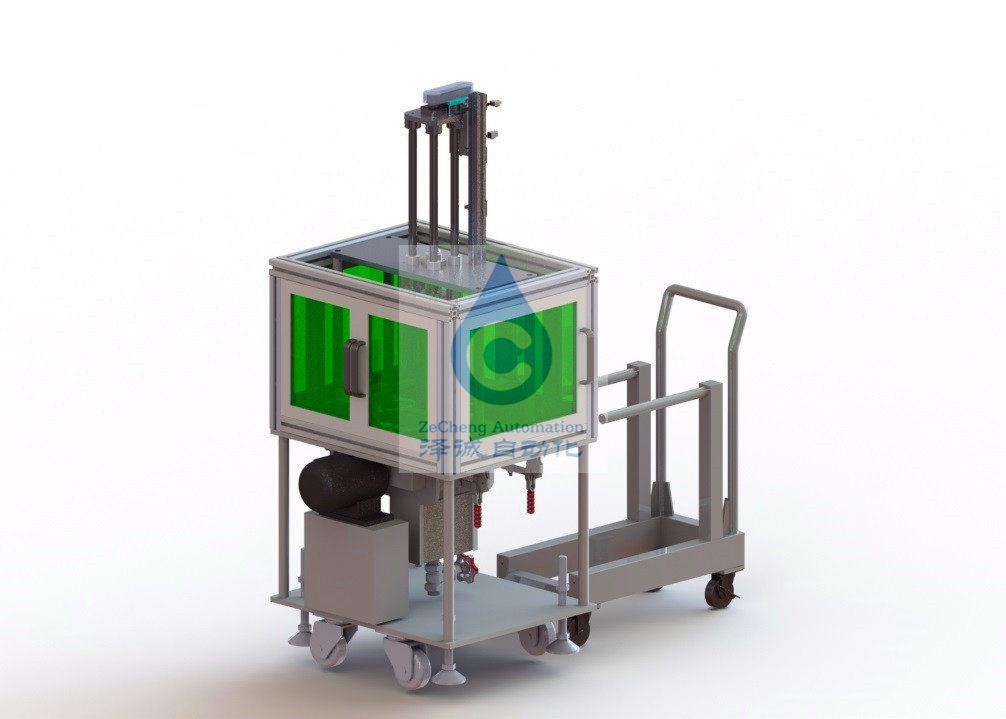

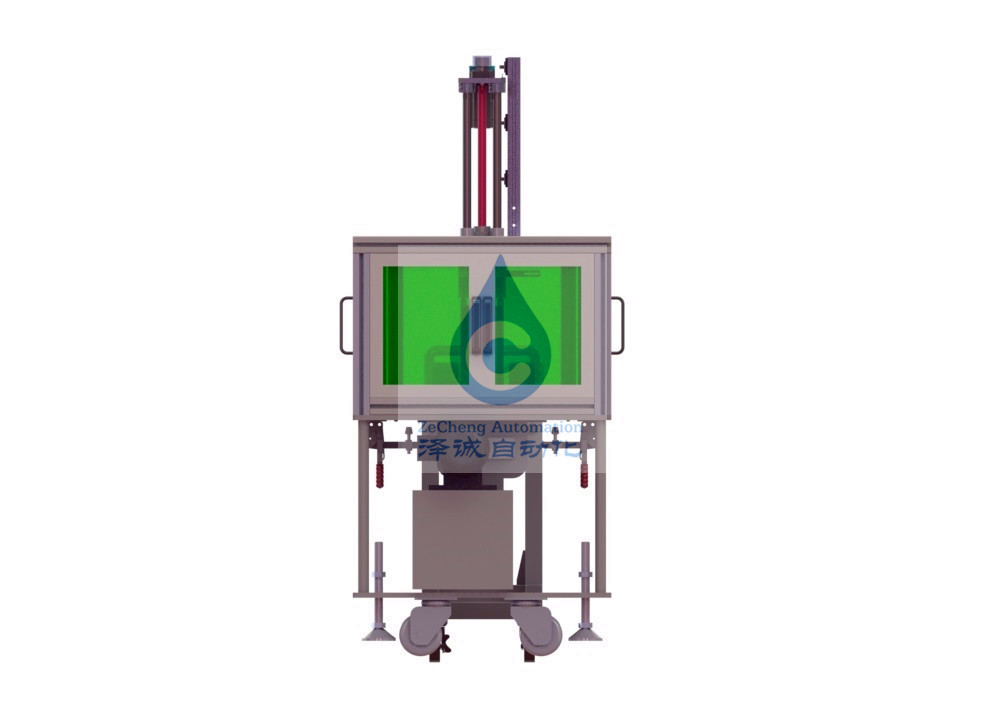

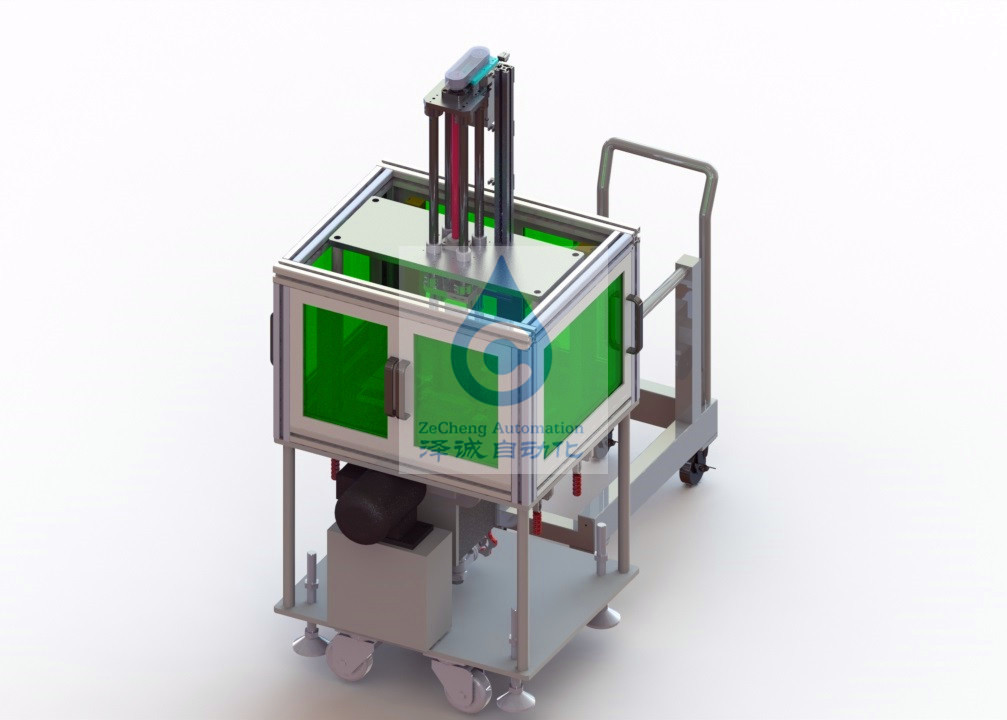

3,2, сборочный чертеж оборудования

Искусственный алюминиевый материал пены, манипулятор зажимая с обеих сторон положения клея, мотор сервопривода управляет алюминиевой пеной автоматической в slurry, скребок автоматически закрыл, пластмасса алюминиевой пены автоматическая располагая, подъем манипулятора автоматически, подъем, в процессе бассейна 1 slurry для того чтобы обратить завальцовку, обратит давление в затир алюминия пены, даже толщину с обеих сторон батареи сформирован плитой скребка.

3,3 введение системы

3.3.1. Система снабжения жилищем рамки: Рамка принимает структуру квадрат-пропуска сваривая, которая тверда и надежна, и снабжение жилищем принимает алюминиевую структуру профиля и плексигласа

3.3.2 система бассейна Slurry: Бассейн Slurry принимает дизайн T-структуры для того чтобы уменьшить отход slurry как можно больше. Пары обратного вращая ролика штранг-прессования в бассейне slurry для того чтобы сжимать slurry на алюминиевую пену на изменяемой скорости.

Разгружая клапан под бассейном размера, который удобен для того чтобы извлечь остаточный материал и очистить бассейн размера снизу.

Съемные фронт и задние панели для легкой чистки.

3.3.3 система шабера: Мотор сервопривода управляет 2 сторонами шабера для того чтобы двинуть. Когда манипулятор двигает вниз, он раскрывает. Когда алюминиевая пена совершенно погружена в slurry, мотор сервопривода управляет шабером для того чтобы закрыть, и заключительный размер набор на экране касания.

После заключения, выправляя гребень отжат против алюминиевой пены, и алюминиевая пена выправлена. Размер пульпируя доски установил как необходимый размер.

3.3.4 система манипулятора: мотор сервопривода управляет винтом шарика для того чтобы управлять пальцем для того чтобы зажать для того чтобы двинуть вверх и вниз. Двигая расстояние может быть установило на экран касания.

Вручную положите часть поляка клейкой ленты в зажим пальца, отожмите кнопку начала, цилиндр зажимает часть поляка, и электрод сервопривода управляет частью поляка вниз.

7. Средства массовой информации энергии

7,1 электропитание

7.1.1 напряжение тока: AC380V± 10% в изменении одиночной фазы мгновенном чем 0.5s.

7.1.2 частоты: 50Hz±1Hz.

сила 7.1.3: 3 kw

7,2 воздух

7.2.1 давление: Партия a источника воздуха обеспечит сухой воздух 0.4-0.6mpa.

7.2.2 емкость: 3L/min.

8, общая конфигурация и стандарт из оборудования

8,1 прибор оборудован с PLC и интерфейсом связи с HMI (RS232 или RS485) для проверки установок состояния и параметра машины.

8,2 цвет возникновения оборудования международный стандарт теплое серое 1C.

8,3 измеренный на 100mm далеко от внешней стены машины, шум ≤ 70dB оборудования.

8,4 оборудование исполняет с нормами бесопасности уместного национального оборудования и всеми нормами бесопасности и требованиями согласно требованиям кода безопасности партии a уместного.

9. Проверка качества и послепродажное обслуживание

11,1 период гарантии оборудования будет один год от даты окончательного принятия оборудования.

Во время, партия b будет ответственна за свободное обслуживание оборудования и свободное обеспечение аксессуаров оборудования.

В случае ненормальностей оборудования, партия b ответит в течение 4 часов на извещения о партии a получении, обеспечить решения в течение 24 часов, приезжает на место (внутри провинция) в течение 48 часов, и ремонт в пределах разумного временени.

После того как конец периода гарантии, партии b все еще будет ответственен за обслуживание оборудования и только обязанность на рабочие часы и транспорт и размещещние.

Партия b только поручит цену для замены и приобретения соответствующих частей оборудования.

11,2 во время периода гарантии, следующие условия не применятся: в случае повреждения оборудования причиненного землетрясением, тайфуном, забастовкой без предупреждения, потоком, огнем и другими бедствиями за человеческим сопротивлением; в случае искусственного повреждения партией a, поврежденные части будут уничтожены в нормальных условиях как обусловлено в техническом согласовании.

11,3 сила Majeure: Сила majeure ссылается на объективные обстоятельства которые unforeseeable, труднопреодолимы и неизбежны во время заключения контракта обеими партиями.

Если партия b не сумеет поставить товары или задерживает доставку должную для того чтобы принудить majeure, то партия b немедленно сообщит партию a и отправит сертификат аварии выданный властями местного правительства к другой партии в течение 14 дней после возникновения аварии.

Для подтверждения.

После того как событие силы majeure исключено, если партия имея событие силы majeure может продолжать выполнить контракт, то оно немедленно сообщит другую партию в сочинительстве, и demander обеспечит написанное извещение для ответа.

персонал 11,4 b партии (и партия b выбирает партию перехода) на сцене партии a, должны строго остаться неизменным уместными государственными законами, регулировками, и партией a о требованиях к окружающей среды и гигиен труда и безопасности, не должны иметь поведение загрязнения и повреждать к окружающей среде, должны быть несенным в то же время уместным защитным оборудованием, и не могут помешать с техническими персоналами состояний окружающей среды и безопасности партии a для того чтобы работать их обязанности.
