Батарея никеля цинка сварочного аппарата лазера штендера поляка платы ядра клетки
Технический номер схемы:
К:

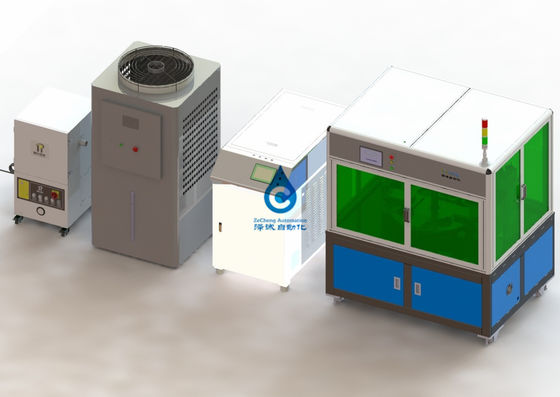

Электрический сварочный аппарат лазера столбца поляка ядра
ZCDC13A-00
1, введение оборудования
Оборудование главным образом использовано для сваривать лазера столбца поляка клетки батареи цинк-никеля, соответственно, достигнуть ядра располагая зажимать, заварки лазера поляк-клетки ядра, уха ядра приполюсного формируя, теста короткого замыкания ядра и других процессов.
2, оборудование могут приспособиться к входящим материалам и техническим характеристикам изделия
2.1. Приспосабливаться к спецификациям батареи
Обломок отрицательного поляка батареи 2.1.1.100 АХ одноячеистый 21 часть, положительный поляк 20 частей, итог 2 монолитовых ширин 68mm поляка клетки, высота 100mm
| Деталь | Ряд (mm) | |
| Толщина (h) | 75 | |
| Ширина (w) | 176,5 | |
| Длина (l) | 121 |
Продукт проверки соответствия условиям: квадратная батарея 100AH никеля цинка
| Деталь | Ряд (mm) | |
| Толщина (t) | 75 | |
| Ширина (w) | 176,5 | |
| Длина (l) | 121 |
2.1.2. Диаграмма размера плиты
Диаграмма положительной плиты часть катода диаграммы
2,2, сваривая влияние;
3 параметра оборудования технических
3,1, полная сила: ≤15KW;
3,2, электропитание: AC380 V±10% 50HZ, трехфазная система 5-провода;
3,3, обжатый воздух: MPa pressure≥ 0,5, ³ /h flow≥12m;
3,4, источник вакуума: ≤-90KPa (обеспеченное партией a), ³ /h suction≥18m;
3,5, вес оборудования: тонны ≤1.5. Земные требования к нагрузки: 650kg/㎡;
3,6, азот: pressure≥0.5 MPa, ³ /h <0.2m,
3.7. Размеры: (длина) 4620* (ширина) 1500* (высота) 2000; (для ссылки только, главным образом в виде);
3,8, ≥ 5PPM эффективности оборудования (эффективность работы оборудования, исключая других факторов, ≥ 99% коэффициента выживаемости оборудования, ≥ 98% выхода продукта;
сила 3,9 лазеров: 4000W мультимодное
4. введение функции
4.1. Заварка лазера уха поляка формируя mechanis
дизайн turntable 4 станций, 1 станция нагружая, располагать, зажимая, станция 2 отжимая вакуум сваривать лазера, формировать 3 станций сваривая, тест короткого замыкания 4 станций.
4,2 располагать материала на клетку
Пневматическая структура цилиндра и весны принята для того чтобы затянуть приспособление, отпускает располагать и улучшает точность деятельности каждой станции на turntable.
4,3 приполюсная заварка лазера уха
4.3.1 собрание заварки лазера компактное: Когда электрическое ядр возвращено к станции заварки лазера на роторной таблице, пресса вниз с цилиндра обжатия и отжимает электрическое ухо поляка ядра к столбцу поляка для обеспечения что ухо поляка не свободно во время заварки лазера.
4.3.2 компоненты заварки лазера:
Хозяин лазера: Хозяин лазера состоит из лазера, машины водяного охлаждения, головы заварки
Лазер: Лазер принимает отечественный лазер волокна Chuangxin непрерывный. См. следующую таблицу для основных технических параметров
Водяное охлаждение: примите блок водяного охлаждения двойника высокой точности теплый
См. следующую таблицу для основных технических параметров
| Параметры деталя | Типичные значения |
| Refrigerating емкость | 5KW |
| Том танка | 100L |
| Хладоагент | R22 |
| Ряд контроля температуры | Лазер 22±1℃, оптически 27±1℃ |
| Функция сигнала тревоги | Уровень воды, низкая температура, высокая температура, перегрузка, etc |
| Расклассифицированная сила |
AC380V±10%, 50Hz, 3P+N+PE Расклассифицированная сила: 3Kw, расклассифицированное течение: 10A |
| Экологические требования | Температура 5-45℃, влажность 10-90% |
4.3.3 система вакуума:
Система очищения перегара
Своевременный и эффектно поглотите сваривая дым, держите сваривая рабочую зону для того чтобы очистить, и предотвратить дым от влияния сваривая качества, оборудование оборудовано с очистителем дыма.
Очиститель дыма и пыли главным образом составлен куря рта, транспортирующ трубу, вентилятор колеса, сетку фильтра и очищенный хлопок.
Основные технические параметры очистителя дыма и пыли показаны в таблице ниже
| Параметры деталя | Типичные значения |
| Максимальный том воздуха | ³ /h 318m |
| Самое большое давление ветра | 290mbar |
| Шум | ≤50db |
| Материал фильтра | PTFE |
| Зона фильтра | 9㎡ |
| Точность фильтрации | 0.3-1um |
| Эффективность фильтрации | 99% |
| Диаметр воздуховода | Наружное diamete Ø50mm |
| Путь сажи очищая | Автоматические расчистка пыли + собрание пыли ящика |
| Емкость коробки пыли | 20L |
| Ранг защиты | IP55 |
| Вес | 180Kg |
| Размер | 650W×650D×1419H (mm) |
|
Требования к электропитания
|
AC380V, 50Hz.Rated сила 4KW Расклассифицированное настоящее 10A, связывая проволокой 3P+N+PE |
| Экологические требования | 5-45 температура ℃; 10-90% влажность |
(5) приполюсная реконструкция уха
(7) напряжение тока теста
Цилиндр управляет формируя блоком для того чтобы сформировать положение после заварки лазера, и формируя давление регулируемо.
Отжата и исправлена клетка, и ухо электрода клетки испытано для напряжения тока. Экран дисплея проконтролирован для того чтобы различить между квалифицированным и неправомочным напряжением тока клетки. После этого, батарея собрана и отделена вручную.

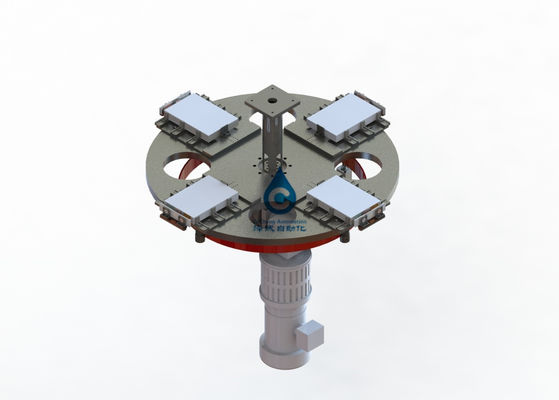

(7) система Turntable
Этот компонент управляется turntable и состоит из поднимая домкратом механизма. В поднимая домкратом государстве, роторная таблица вращает для обеспечения что вращение приспособления и клетки на каждой станции ровно, и никакое столкновение с другими компонентами. Поворот к следующей станции когда turntable упадет, каждой станции, который нужно привестись в действие.
(8) список конфигурации оборудования
| Номер | Имя | Количество | Блок | Примечание |
| 1 | Шкаф и крышка | 1 | Установите | |
| 2 | Питаясь механизм | 1 | Установите | |
| 3 | Роторный механизм | 1 | Установите | |
| 4 | Клетка располагая механизм | 1 | Установите | |
| 5 | Сваривая механизм | 1 | Установите | Набор лазера 4000W Chuangxin |
| 6 | Решетка безопасности | 1 | Установите | |
| 7 | Система изоляции испытывая | 1 | Установите | |
| 8 | Формировать и механизм удаления пыли | 1 | Установите | |
| 9 | Электрическая система управления | 1 | Установите |
5. Окружающая среда использования продукта
5,1 обжатый воздух: 0.4-0.6mpa; Движение: 15L/min
электропитание 5,2: AC380V однофазное; Небольшое качание напряжения ±10%;
относительная влажность 5,3: 30-55%HR;
5,4 отсутствие коррозионный газ, жидкость или взрывчатый газ на месте.
Пожалуйста см. следующая таблица для случайных приложений (для каждого набора)
| Имя | Спецификация/спецификация | количество | |
| Документ | Руководство деятельности оборудования | 1 | |
| Официальное разрешение | 1 | ||
| Карта гарантии | 1 | ||
| Список упаковки | triplicate | 3 | |
| Инструмент | шкаф инструмента | 1 | |
| Инструменты обслуживания | Внутренний ключ шестиугольника | 1 набор | |
| Имя товара | Бренд |
| Переключатель кнопки | schneider |
| Автомат защити цепи | schneider |
| Контактор Ac | schneider |
| Реле | omron |
| Переключая электропитание | Уток Ming |
| Датчик | omron/Panasonic |
| Мотор и привод сервопривода | Panasonic |
| Пневматические компоненты | SMC/AIRTEC |
| Ведущий брус, слайдер, штанга винта | HWIN |
| Подшипник | NSK |
| PLC | Panasonic/omron |
| Экран касания | Wilen, управление дисплея, |
Принятие оборудования разделено в пре-принятие и окончательное принятие.
1) Пре-принятие: Пре-принятие будет унесено в компании B партии, и партия a отправит персонал и персонал B партии для того чтобы подтвердить состав оборудования, возникновение, функцию и уместные параметры. Не сосчитано оборудование сваривая 3 образца непрерывно, время выключения причиненное материальными причинами. Во время деятельности, были расследованы высокие выход, функция и технические параметры оборудования.
2) Окончательное принятие: Окончательное принятие будет проведено компанией партии a. Оборудование будет транспортировано к мастерской партии a, и будет проверено и будет принято после установки и отладки. Не сосчитано оборудование сваривая 10 образцов непрерывно, время простоя причиненное материалом. Во время деятельности, были расследованы высокие выход, функция и технические параметры оборудования. Если любая проблема с оборудованием во время приемочного контроля, то партия b, согласно требованиям партии a, преобразовывает оборудование в пределах короткийа срок.
3) Дополнительное объяснение: Не позднее один месяц после поручать оборудования, если партия a не сумеет унести пробные продукцию и принятие должные к недостаточному материалу или поддерживая объектам подготовке или отказу соотвествовать технических данных, то будет посчитаны, что прошло оборудование приемочный контроль.
Партия b ответственна за аранжировать профессиональных инженеров для того чтобы проводить профессиональную подготовку для персонала пользы 1-3 и обслуживания после отладки оборудования партии a. Тренируя содержание следующим образом:
1) Поймите функциональные модули всего оборудования
2) Методы работы и меры предосторожности для свойственной пользы оборудования
3) Пример программы прибора и описание программирования
4) Знание сваривая защиты
5) Сваривая принцип и технология
6) Инструкции обслуживания оборудования
Посчитаны, что будут детали не определили в таблице вне возможностей производства и исполнения поставщиком.
| Проект | Поставщик | Покупатель | Примечание |
| Дизайн и изготовлять | ● | ||
| Упаковка и транспорт | ● | ||
| Регуляция и распаковывать | ● | ||
| В фабрике передача | ● | ||
| Водоснабжение, электропитание и поставка газа | ● | К соответствуя положению оборудования | |
| Экологическая работа учреждения | ● | ||
| Материальная подготовка | ● | ||
| Установка и отладка | ● | ||
| Испытательный пробег | ● | ● |
Место поручая план ссылается на процесс установки, поручать и тренировки оборудования завершенных инженером оборудования к месту потребителя.
| Проект | Время |
| Направьте распаковывать и транспорт оборудования к обозначенному положению | 2H |
| Осмотр оборудования качественный и вода и подготовка электричества | 2H |
| Входящий материальный отлаживать подготовки и процесса | 4H |
| Продукция и оптимизация производственного процесса образца пробные | 8H |
| Небольшое серийное производство | 8H |
| Тренировка деятельности и процесса | 4H |
| Инструкция компьютера | 4H |
| Переучивать деятельности и процесса | 4H |
| Ежедневное обслуживание и обслуживание оборудования | 4H |
