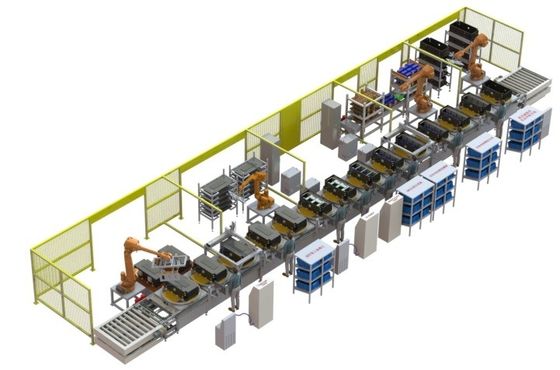

Производственная линия батареи мобильного телефона лития стартера PLC автоматическая
Автоматическая производственная линия батареи мобильного телефона продукции батареи лития стартера
Автоматическая батарея стартера, батарея мобильного телефона, батарея накопления энергии, оборудование автоматического производства

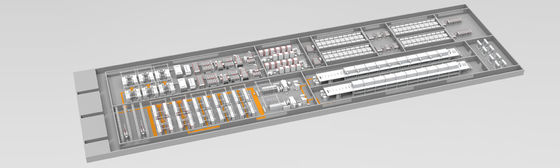

Производственная линия батареи лития I.:
1. Линия автоматического производства алюминиевой батареи
1.1. Требования к дизайна полного оборудования для продукции литий-ионного аккумулятора
Требования к 1.1.1 производственных мощностей:
| НЕТ. | Требование к емкости (в минуту единственную) | Рабочие часы/день |
| 1 | 6PPM | 20hours |

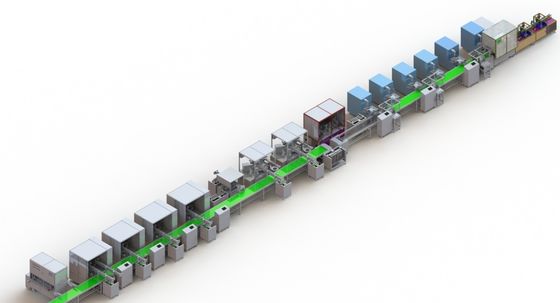

1.1.2. Вся линия полно автоматическое производство, и все станции осуществляют автоматические питаться и разгружать манипулятора.
1.1.3. Особенности:
питаться 1.1.3.1 автоматический, автоматический весить, автоматический фильтровать порошка утюга, автоматический смешивать и смешивать, для того чтобы достигнуть свободной от пыл продукции.
питаться пасты для покрытия 1.1.3.2 автоматический, автоматическое покрытие, выпечка.
1.1.3.3. Вырезывание и слоение прессформы оборудования с быстрым ходом.
процесс слоения 1.1.3.4.
1.1.3.5, клетка батареи автоматически завершено во всех процессах после слоения, и оборудование во всех процессах имеет свою собственную функцию обнаружения, эффектно разрешая проблемы проверки качества номенклатуры товаров батареи силы. С функцией анализа данных, формат базы данных последователен с требованиями системы центрального поста управления покупателя. Во время всего производственного процесса, электрод и клетка не касаны вручную.
1.1.3.6 каждая одиночная машина оборудовано с независимым экраном PLC и касания. Вся производственная линия может эксплуатироваться одиночной машиной или всю линию можно автоматически произвести. Одиночная машина начнет двинуть после обнаружения электрической клетки, и одиночная машина не двинет после того как датчик обнаружения будет отменен.
несущая gripper 1.1.3.7 принята для транспорта батареи эффективного для избежания загрязнения трением причиненного передачей плоского ремня.
1.1.3.8, модель легко для замены, несущая приспособления можно отрегулировать согласно потребности, сохраняет цену.
1,2 производственная система соотвествуют следующим материальным спецификациям:
| модель | Ширина w (mm) | L столбец поляка высоты (mm) | Толщина h (mm) |
| ZDAD01A | 130 | 155 | 36 |
| 120 | 187 | 45 | |
| 112 | 207 | 59 | |
| 90 | 110 | 22 |

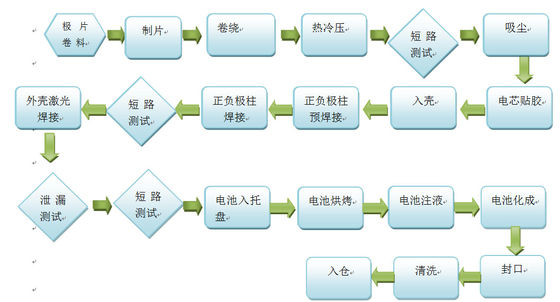

1,3 конфигурация прибора:
| НЕТ. | Отростчатое имя | Название прибора | Эффективность | Количество |
| 1 | питаться | Полностью автоматическая питаясь машина | 2 | |
| 2 | пошевелите | Смеситель вакуума | 300L | 2 |
| 3 | покрытие | лакировочная машина | 15m/min | 2 |
| 4 | Давление ролика | Пресса ролика высокой точности | 15m/min | 2 |
| 5 | Пункты статьи | Разрезая машина | max50m/минута | 2 |
| 6 | продукция | Умирает автомат для резки | 100 | 2 |
| 7 | прокатанный прокатанный | Автоматическая машина для производства бумажных ламинатов | 0,5 s/piece | 6 |
| 8 | preweld | Пре-сварщик уха поляка клетки | 5 | 1 |
| 9 | Заварка нажимной накладки | Сварочный аппарат нажимной накладки | 5 | 1 |
| 10 | В раковину | Автоматический фидер раковины | 5 | 1 |
| 11 | переход | Конвейерная лента двойной скорости цепная | 2 | |
| 12 | Регуляция батарей | Несущая клетки | 8 | |
| 13 | Поднос волдыря | Поднос волдыря | 400 | |
| 14 | Покров из сплава | Автоматическая машина для закатки бортов крышки | 5 | 1 |
| 15 | X - Обнаружение РЭЙ | X - Машина испытания РЭЙ | 5 | 1 |
| 16 | Заварка лазера | Сварочный аппарат лазера | 5 | 1 |
| 17 | Обнаружение утечки | Полностью автоматический спектрометр массы гелия | 2 | 3 |
| 18 | испеките | печь | ||
| 19 | Жидкость примечания | Полностью автоматическая жидкостная машина впрыски | 2 | 3 |
| 20 | sprigging | Автоматическая пригвождая машина | 5 | 1 |
| 20 одних | Позволенная стойка | 5 | 1 | |
| 22 | ноготь | Автоматический экстрактор ногтя | 5 | 1 |
| 23 | в | В танк | ||
| 24 | Запечатывание | Машина запечатывания лазера | ||
| 25 | Обнаружение утечки | Полностью автоматический спектрометр массы гелия | 2 | 3 |
| 26 | чистка | Автоматическая очищая машина | 5 | 1 |
| 27 | обнаружение | Полностью автоматическая испытывая машина | 5 | 1 |
| 28 | покрытый покрытый | Полностью автоматическая лакировочная машина | 5 | 1 |
| 29 |
Куски PVC затира
|
Полностью автоматическая машина для производства бумажных ламинатов изоляции | 5 | 1 |
| 30 | передача батареи | Манипулятор переноса батареи | 5 | 1 |
| 31 | передача батареи | Питаясь манипулятор | 5 | 2 |
| 32 | передача батареи | Конвейерная лента | 5 | 3 |
2, продукт
