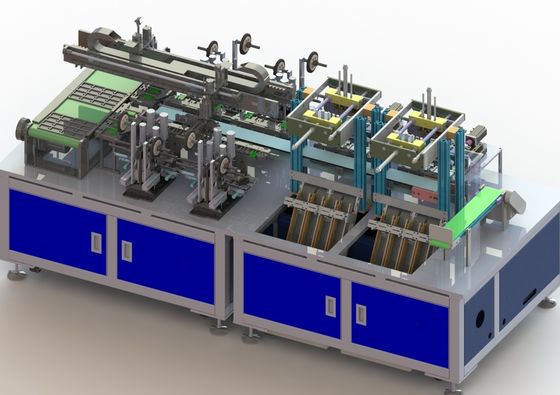

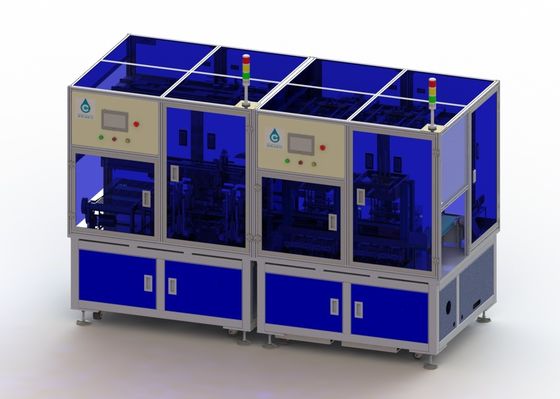

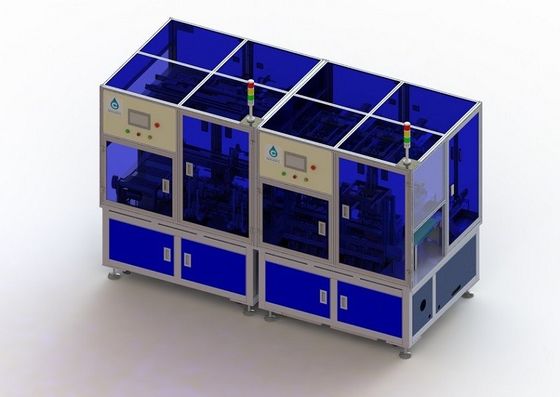

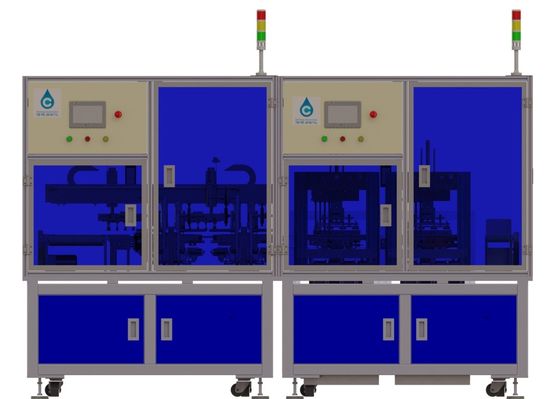

Запись на ленту кабеля клетки батареи производственной линии автомобильного аккумулятора 1500KG квадратное в машину раковины
1. Требования к дизайна
1.1. Применимый размер койлера: ширина: 30 | 70mm; Высота: 36 | 80mm, толщина: 3,0 | 10mm.
1.2. Длина липкой бумаги на левой стороне и правильных сторонах после того как ядр крена склеено L4: 0,2 | 1mm
1.3. 2 стороны вьюрка симметричны, и абсолютная разница 0 | 3mm.
1.4. Бумага диафрагмы не может повернуть вне к ядру крена после того как ядр крена склеено (загибы диафрагмы бумажные к внутренности ядра крена без подвергать диафрагма действию)
1.5. Часть и диафрагма поляка не будут повреждены после того как ядр крена будет склеено.
1,6 при входе раковины, будет паз проводника между ядром катушки и ртом раковины
1.7. Уши ядра катушки положительные и отрицательные не гнут в течение процесса вставлять нижний клей и входа раковины.
1.8. Угол между ядром катушки и стороной раковины после входа раковины ≤ 50
1,9 расстояние между свертываясь спиралью ядром и внутренней стеной дна раковины после входа раковины требуют L3: 0.5±0.2mm;
1.10. Расстояние между ядром катушки и 2 краями раковины L1 и L2 требует: ≥0.1mm
1,11, разница между ядром катушки и краем раковины
1,12 после ядра катушки входит в раковину, оно может автоматически испытать расстояние между выдержкой отрицательного уха электрода и ртом раковины, и определяет ОК или NG (никакое требование в этом чертеже теста, к тому же, должном к ошибке длины поставленных материалов приполюсного уха, это решительное ли или не?)
1.13. ≥ 99,8% тарифа квалификации продукции
1.14. ≥ 95% выхода продукции и эффективность ≥40PPM продукции
15. Время деятельности переключая модели не должно превысить 30min
3, основные технические параметры оборудования
3,1 приспособительных длины objectsBattery: 36 | 80mm, ширина батареи: 30 | 70mm, толщина батареи: 3,0 | 10mm. Нужно отрегулировать положение располагая блока, размера алюминиевого питательного резервуара раковины.
3,2 технических параметра оборудования
Параметры оборудования технические
|
Деталь |
Спецификации | |
| Технические параметры | эффективность (PPM) | 40PPM |
| Вспомогательное время (МИНУТА) /shift | 30 | |
| Тариф пропуска продукта | 99,8% | |
| Тариф зерна или движения | 95% | |
| Время замены продукта модельное | 30min | |
| Обжатая пневматическая система | 0.4-0.6MPa | |
| Полная сила (kw) | 8 | |
| Нормальная работая сила (kw) | 7,6 | |
5. Описание главных батарей partsManipulator оборудования от подноса волдыря высосанного вверх в располагая приспособление, предварительный располагать, заведения тома подачи ленты для клея, ленты на дне механизма владением-вниз батареи находится на дне давления, ленте ручки, манипуляторе вставит батареи ленты высосанные вверх в станцию раковины, раковина батареи, раковина через путь проводника проводника воронки. В нажим раковины во три раза, первые 2 для зажимая нажима, последнее одно для сразу нажима.
6. Энергия medium6.1 электропитание
напряжение тока 6.1.1 AC220V плюс или минус изменения одиночной фазы 10% мгновенные вниз 0,5 s более менее чем 10%
6.1.2 частоты 50hz + 1hz
6,2 воздух
6.2.1 Mpa 5 KGF/cm2 давления 0,5,
подача 6.2.2 15 Л/МИН
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. En
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
