Машина запись на ленту батареи, сборочный конвейер пакета литий-ионного аккумулятора
1, введение оборудования
Эта машина специально конструирована для процесса вставки клейкой ленты после сплющивать квадратную клетку батареи. Соответствующее для одновременного создания программы-оболочки 5 или нескольких гальванических элементов после сплющивать клетку батареи с промежуточной клейкой лентой.
| W |
H |
T |
SL |
| 80mm |
100mm |
2.5-10mm |
15mm |
3. Функции и параметры оборудования:
3.1. См. следующую диаграмму для положения клейкой ленты.
3.2. Создайте программу-оболочку вверх средняя лента раз. 2 прокладки клейкой ленты будут связаны, и связывая расстояние будет расстоянием между 2 концами клейкой ленты:
3.3. Отсутствие пузыря после создания программы-оболочки ленты;
3.4. Ошибка положения клейкой ленты: 1 mm;
3.5. время takt: 6ppm.
4. Описание оборудования
Описание работая процесса:

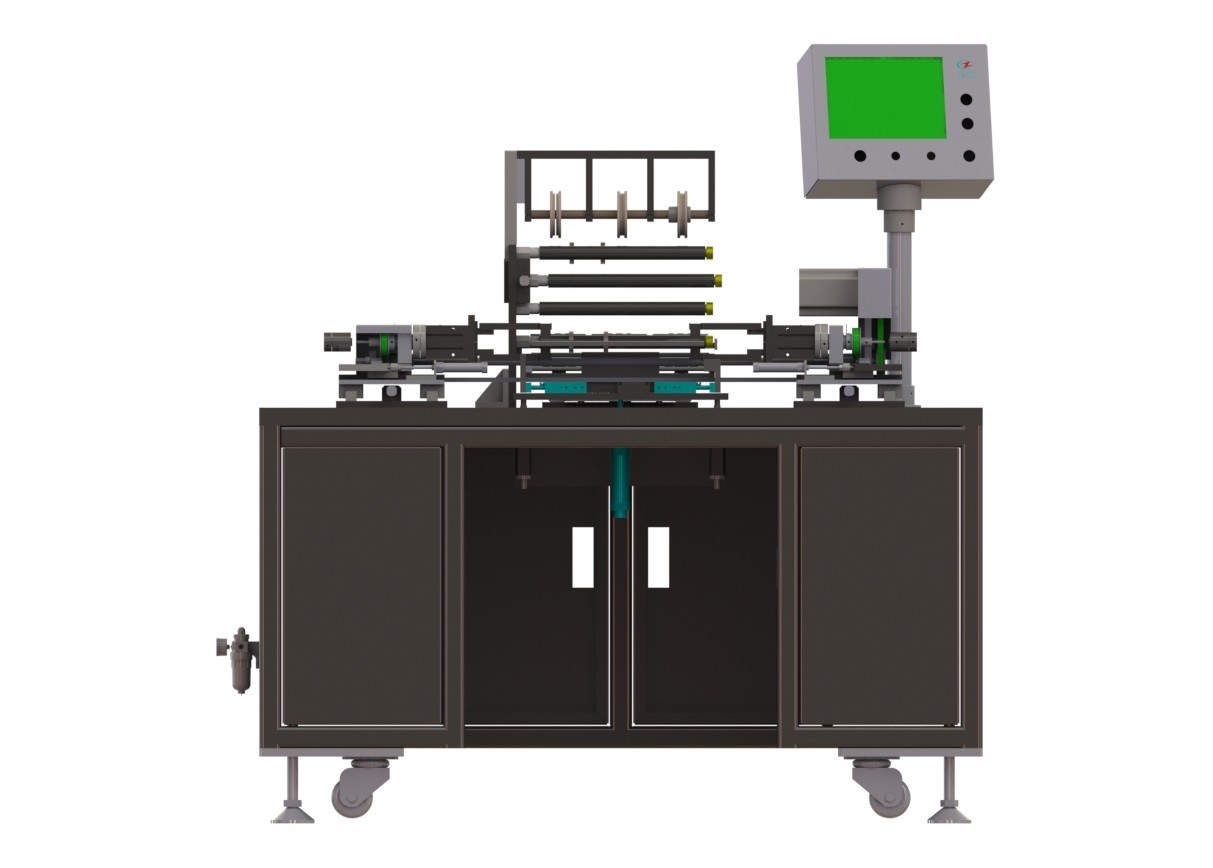

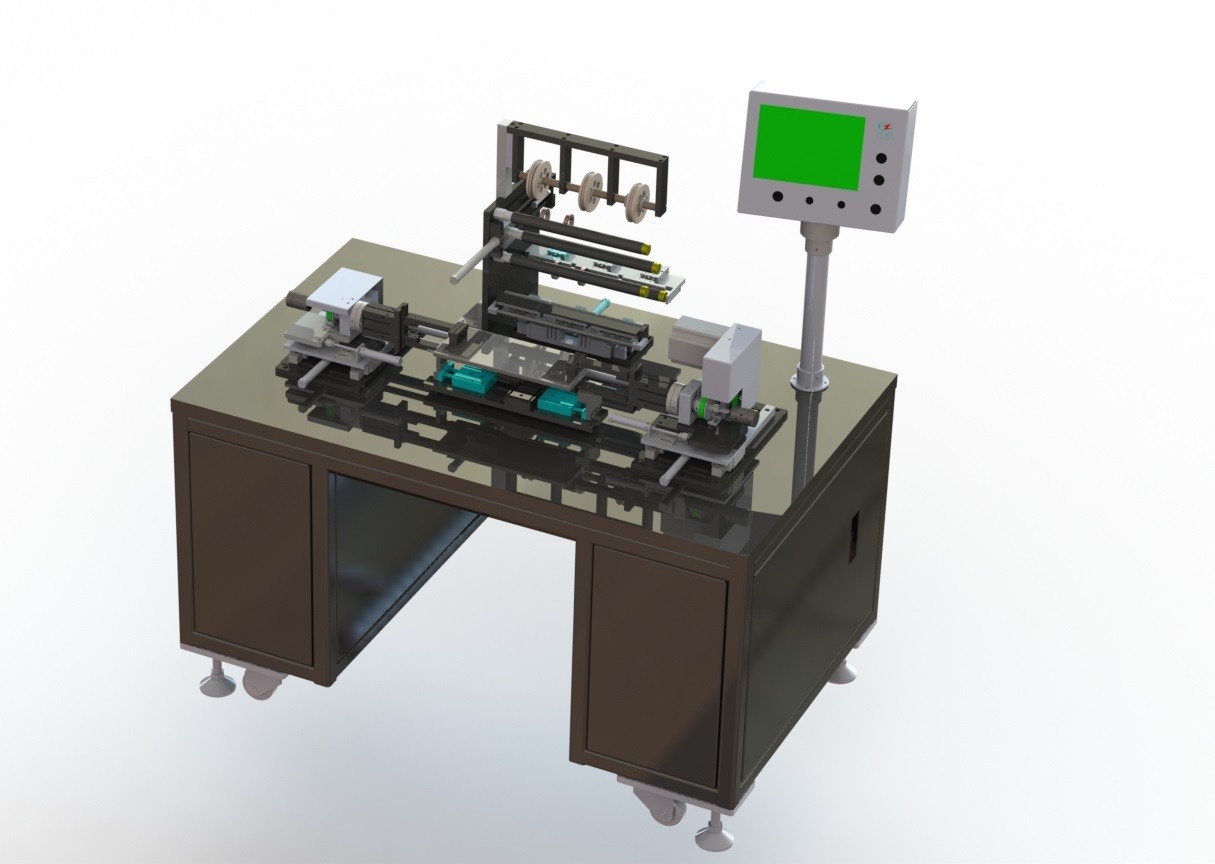

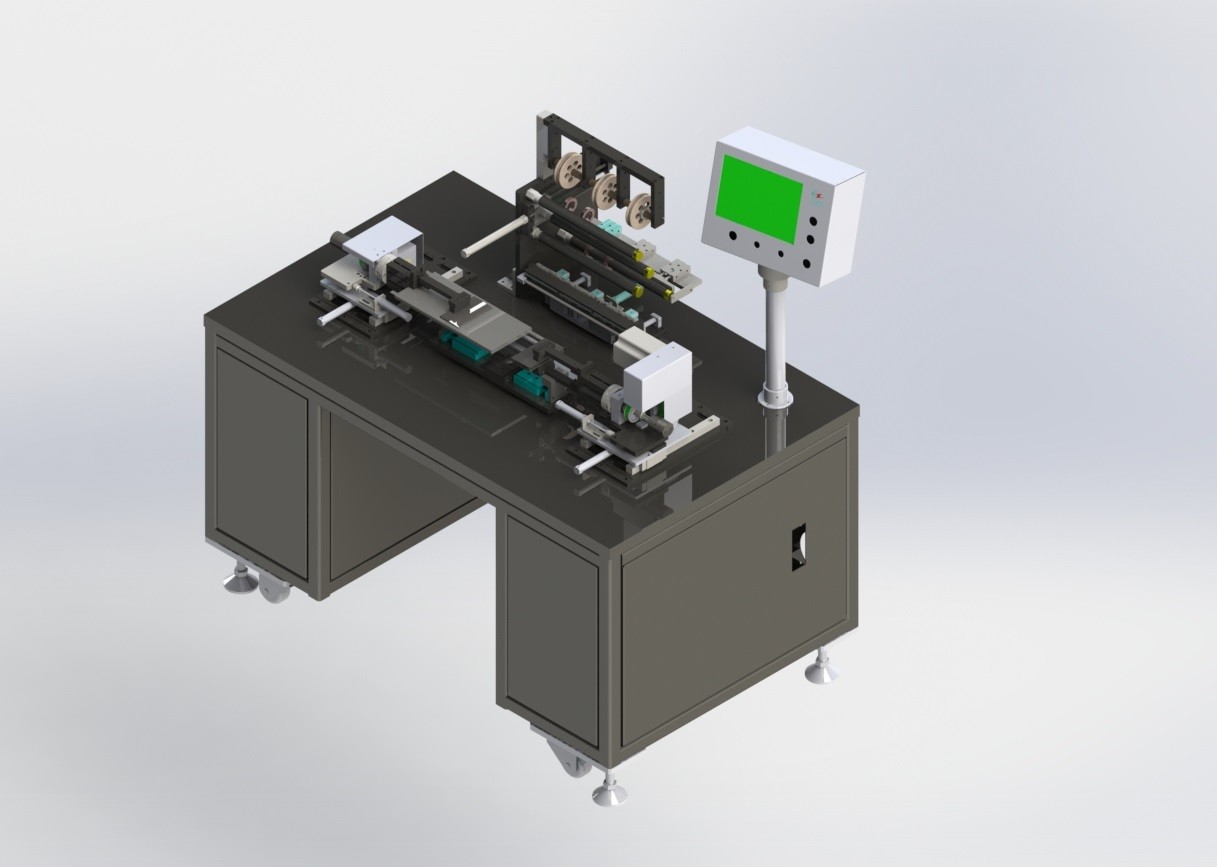

Как показано в диаграмме 1 на праве, сплющенные гальванические элементы вручную помещены в клетке батареи располагая пустое положение 1, цилиндры нажимают 2 стороны клетки батареи, который нужно расположить, зажимая пальцы на приближать обеих сторон к клетка батареи зажать клетку батареи, все приближать вращая механизма к направление клейкой ленты, механизм клейкой ленты питаясь вставляет клейкую ленту на клетке батареи, вращая мотор вращает на установленном угле, клейкая лента рана на клетке батареи, после отрезков резца с клейкой ленты, мотор вращает на некотором угле, и отжимая ролике отжатый на клетке батареи вставляет прилипатель кабеля на клетке батареи.
4.2. Описание главного оборудования
4.2.1. Клетка располагая и зажимая механизм: вручную место клетка в располагая таблицу, и цилиндр нажимают располагая бортовую плиту для того чтобы выровнять клетку.
4.2.2, ручка средний механизм ленты: зажмите клетку батареи путем зажимать цилиндр пальца, вставьте ленту на клетке батареи, поверните мотор для того чтобы обмотать ленту на клетке батареи, отрежьте ленту с резцом ленты, поверните мотор снова для того чтобы установить угол, и отожмите ролик для того чтобы вставить ленту кабеля на клетке батареи.
4.2.3 клейкая лента вставляя механизм: 2 крена клейкой ленты можно повиснуть на консольном ролике, и функции ленты питаясь и режа можно осуществить через ленту отпуская механизм, механизм ленты питаясь и режущий механизм ленты.
4.2.4. Механизм рамки: 4040 структура сваренная квадратами с хорошей прочностью. Базовая платина сделана из стальной пластины 25mm толстой с поверхностью покрытой хромом.
4.2.4. Работая механизм: Интерфейс деятельности экрана касания принят, с ясным и красивым интерфейсом деятельности. Запуск, аварийная остановка, руководство и автоматические кнопки.
4.2.5. Механизм распределительного ящика: машина внутренне обеспечена с независимой электрической доской, и внутренне оборудована с компонентами цепи силы как переключатель утечки, электропитание DC стабилизированное, PLC для контроля, реле, механизм управления мотора, связь etc. со снаружи будет налажена соединителями и терминальными блоками. PLC принимает omron. Потолок силового кабеля пефорирован. Кабели и трубы воздуха между другим оборудованием будут связаны проволокой и будут пущены по трубам на нижней части.
5. Конфигурация оборудования
| НЕТ. |
состав системы |
Системная конфигурация |
Количество |
| 1 |
Система шкафа |
|
1 набор |
| |
|
Сваренная каркасная структура |
1 |
| |
|
Субстрат (плакировка стальной пластины) |
2 |
| 2 |
Ручные питаться и система позиционирования |
|
1 набор |
| |
|
Питаться располагающ механизм |
1 |
| 3 |
Лента вставляя механизм |
|
1 набор |
| |
|
Цилиндр - SMC |
6 |
| |
|
Серебр линейного проводника рельс-верхний |
4 |
| 4 |
Зажимая и вращая механизм |
|
2 набора |
| |
|
Цилиндр - SMC |
10 |
| |
|
Серебр линейного проводника рельс-верхний |
4 |
| |
|
Мотор-Handelberg |
1 |
| |
|
Одновременный пояс |
2 |
| 5 |
Операционная система |
|
1 набор |
| |
|
Экран касания |
1 |
| 6 |
Система управления |
|
1 набор |
| |
|
Omron PLC |
1 |
6. Обязательство сотрудничества
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Zh
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
