1. Описание функции:
Печь zc-zd6 имеет нержавеющую сталь внутреннюю, и каждый случай работает независимо. Работа топления, вакуумировать и газировки в автоматическом режиме циркуляции. Рабочее временя установило экраном касания. Печь принимает систему управления PLC, деятельность экрана касания, топление взрыва, тепловыделение. Топление вверх быстро, топление вниз быстро тоже, влияние консервации давления хорошо. Нагревая методы: радиация жары, кондукция жары, теплообмен, конвекция жары
2. Структура печи:
1) Оборудование компактная и senticific структура, славное возникновение и занимает меньше космоса.
2) Легкая деятельность, с простой тренировкой может привестись в действие ее independenly.
3) Оборудование принимает модулирующую лампу текста, вакуум нагнетая и завалка азота, которая имеет высокую эффективность, сохраняет персонал.
4) Оборудование разделено в верхние, средние и более низкие 3 слоя, вкладыш нержавеющей стали 304 3mm толстый, сильную коррозионную устойчивость, управление одиночной двери одиночное, без влияния одина другого.
5) Прибор оборудован со всеобщим двигая рицинусом, который можно легко двинуть когда прибор перенесен.
6) Оборудование примет тип топления катушки обогревательной трубы нержавеющей стали 304 внутренний, контроль температуры равномерно, оборудование 80℃, 100℃, 120℃ и другие пункты контроля температуры для того чтобы контролировать температуру перед фабрикой, так, что температура каждого оборудования в различном времени быть равномерно.
7) Оборудование загерметизировано с прокладкой уплотнения силиконовой резины, и дверь сделана из стекла 15mm толстого ужесточатого. Каждая дверь конструирована с обзорным иллюминатором.
8) Обеспечивая циркуляцию система вентилятора в задней части.
3. Параметры оборудования технические:
1) Температура печи: комнатная температура | 150℃ (смогите быть установите).
2) Общие размеры печи: 1280 x 1140 x 1900 mm
3) Спецификация танка: (глубина) × 660 (ширина) ×750 330 (высота) mm.
4) Напряжение тока деятельности: 380V/AC, одиночное управление цепи коробки.
5) Полная сила печи: 8KW.
6) Допуск температуры танка: ±2℃ (нулевая нагрузка).
7) Время разогрева: 1 час для стабилизации температуры ядра нулевой нагрузки.
8) Температура поверхности: когда оборудование работает на 120℃, поверхностное ≤40℃.
9) Основной нагревая контроль температуры: ошибка температуры дисплея в пределах 1℃.
10) Нагревая контроль основного топления: нагревая, переключатель на безопасный режим установленный к 150℃.
11) Проверите единообразие температуры на 8 этапов внутри танка прежде чем оборудование выходит фабрика, и температуру танка и дисплея можно контролировать в пределах ±2℃.
12) Включая обеспечивая циркуляцию систему ветра, способную на программировать процесса и режима автоматического управления.
13) С высокотемпературной функцией сигнала тревоги, автоматической над сигналом тревоги температуры.
14) Материал рамки осушителя: высококачественная толстая холоднопрокатная плита.
15) Материалы сушильной камеры: все сделали нержавеющей стали 304 3mm толстой.
16) Электрический механизм управления: проконтролированный полупроводниковым реле, сделанным из заклеймленных электрических аксессуаров.
17) С автоматической функцией защиты отказа источника питания, автоматическим перегревая сигналом тревоги и сигналом тревоги низко-вакуума.
18) Печь метод: обогревательная труба нагрета вокруг автомобильной камеры, и горячий воздух обеспечен циркуляцию.
19) Время пребывания вакуума: ≥98% после 24 часов под условием -0.1mpa.
20) Степень вакуума: -- 0.1mpa.
21) Режим контроля: Режим автоматического управления PLC xinjie.
22) Вес оборудования: о 650kg.
4, отростчатый пример: (дыша тип: воздушно- воздушно- воздух… полностью вокруг)
Через установку топления печи, времени разогрева/температуры, вакуума нагнетая, сухого воздуха и других параметров экраном касания, PLC автоматически завершает следующие функции: заполнять сухого воздуха → → вакуума → сухого воздуха → → вакуума нагнетая стоя заполняя нагнетая стоя (повторенный цикл); Overtemperature и ультразвуковая аварийная система может автоматически отключить нагревая тело. Процесс деятельности может быть установил согласно требованиям к клиента фактическим
5, оперативная среда:
1) Температура: -30℃~70℃.
2) Влажность: под 75%.
3) Место: отсутствие загрязнение и отсутствие сильного электромагнитное взаимодействие.
Примечание: покупатель обеспечит сухой газ или азот, вакуум и обжатый воздух над 5.5bar.

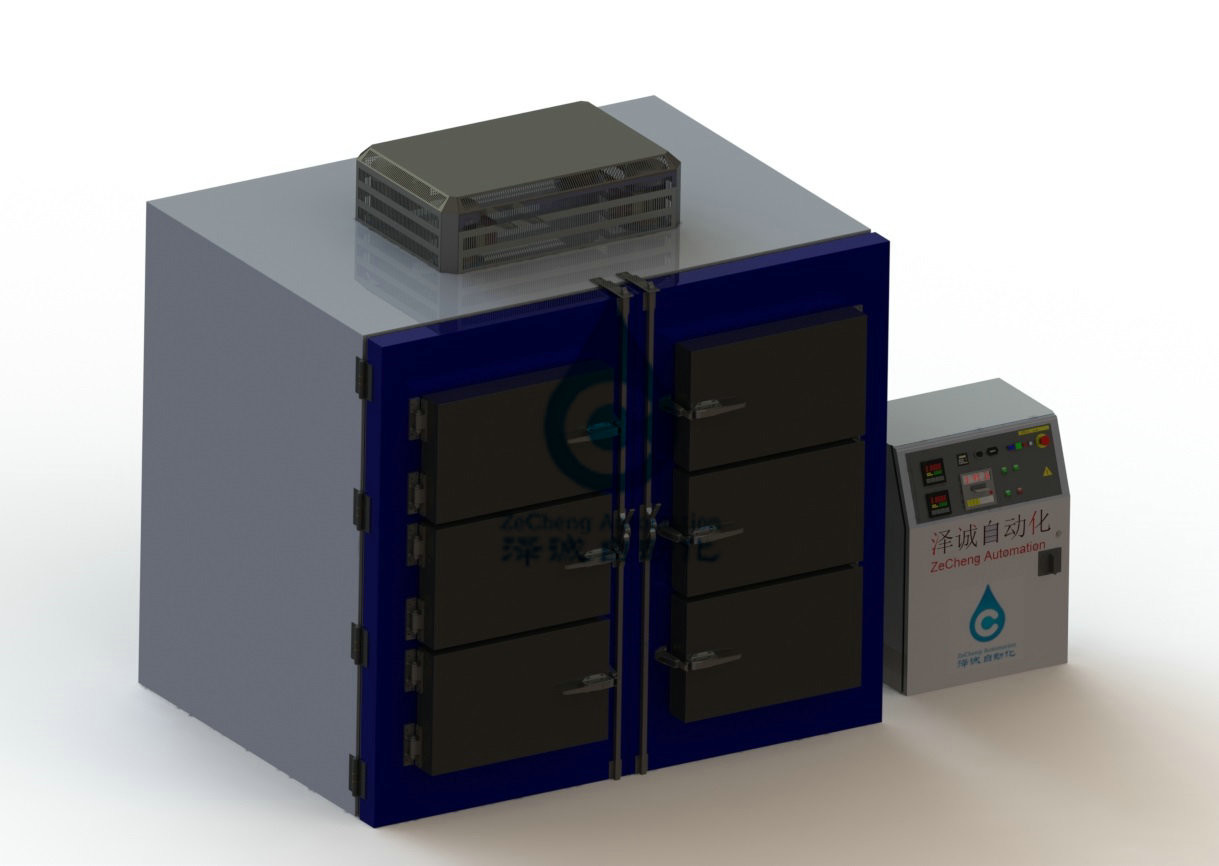

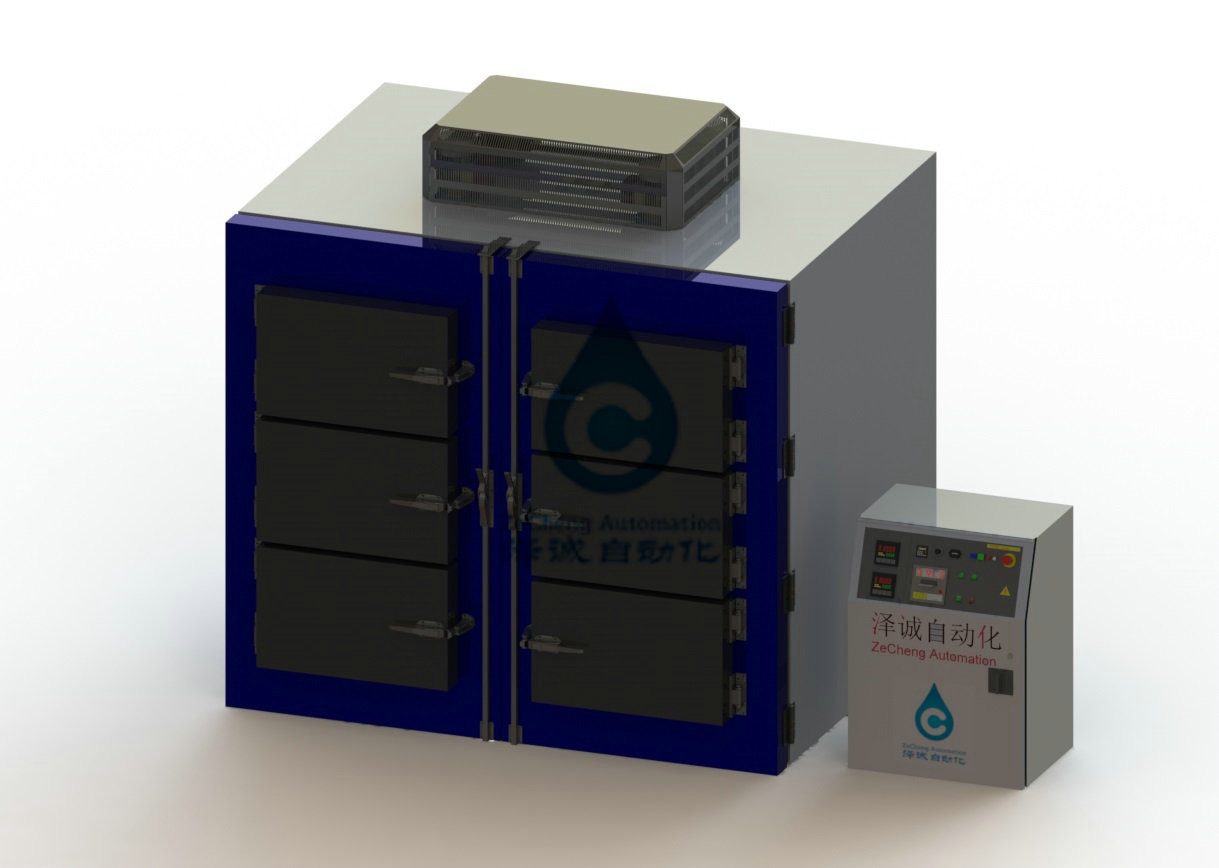

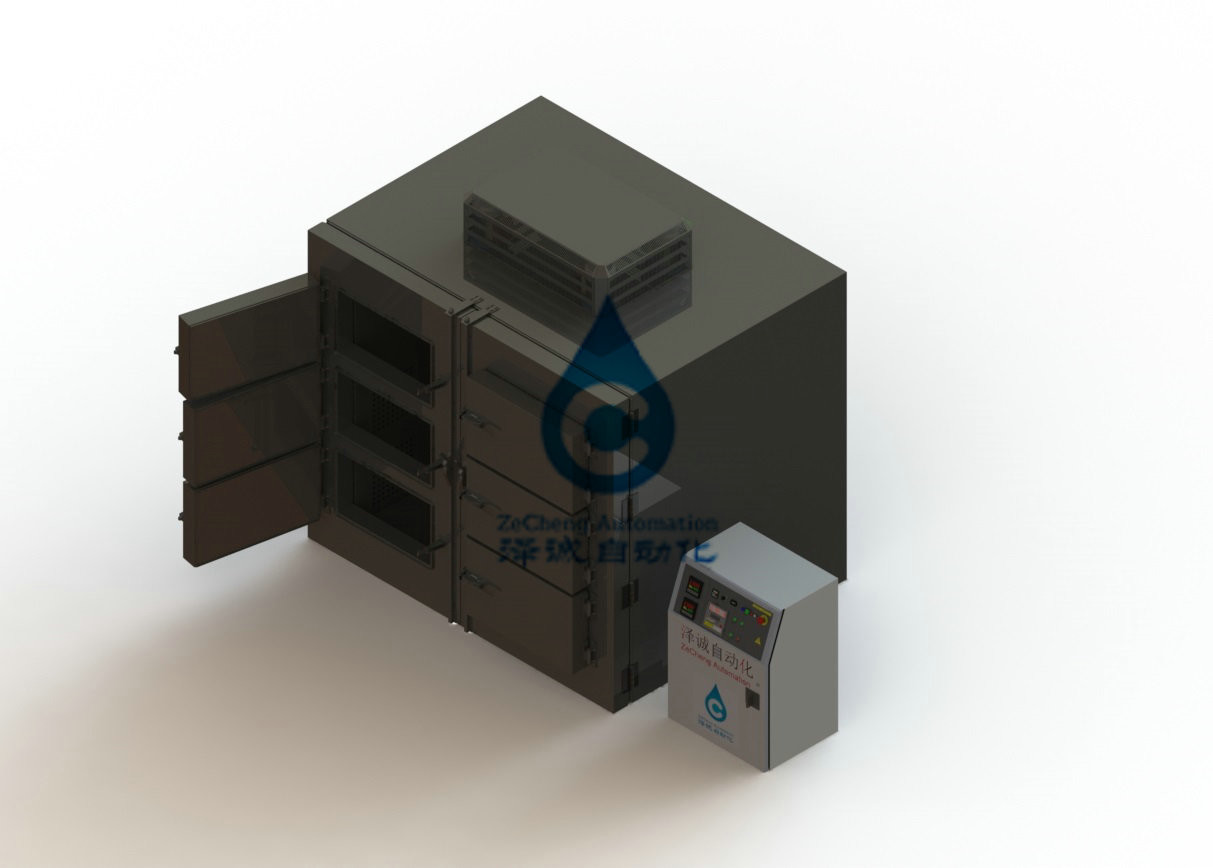

Дополнение 2: схематическая диаграмма оборудования (стороны плана 1 электрического шкафа, вентилятора на заде оборудования)
