Горячая пресса для батареи лития фосфорнокислого железа, технологического оборудования батареи иона Li

Горячая пресса для батареи лития фосфорнокислого железа, технологического оборудования батареи иона Li

обзор 2.1.1 функций

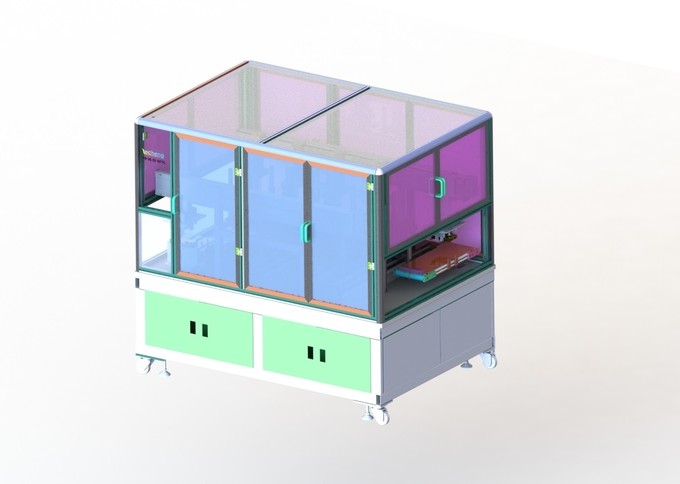

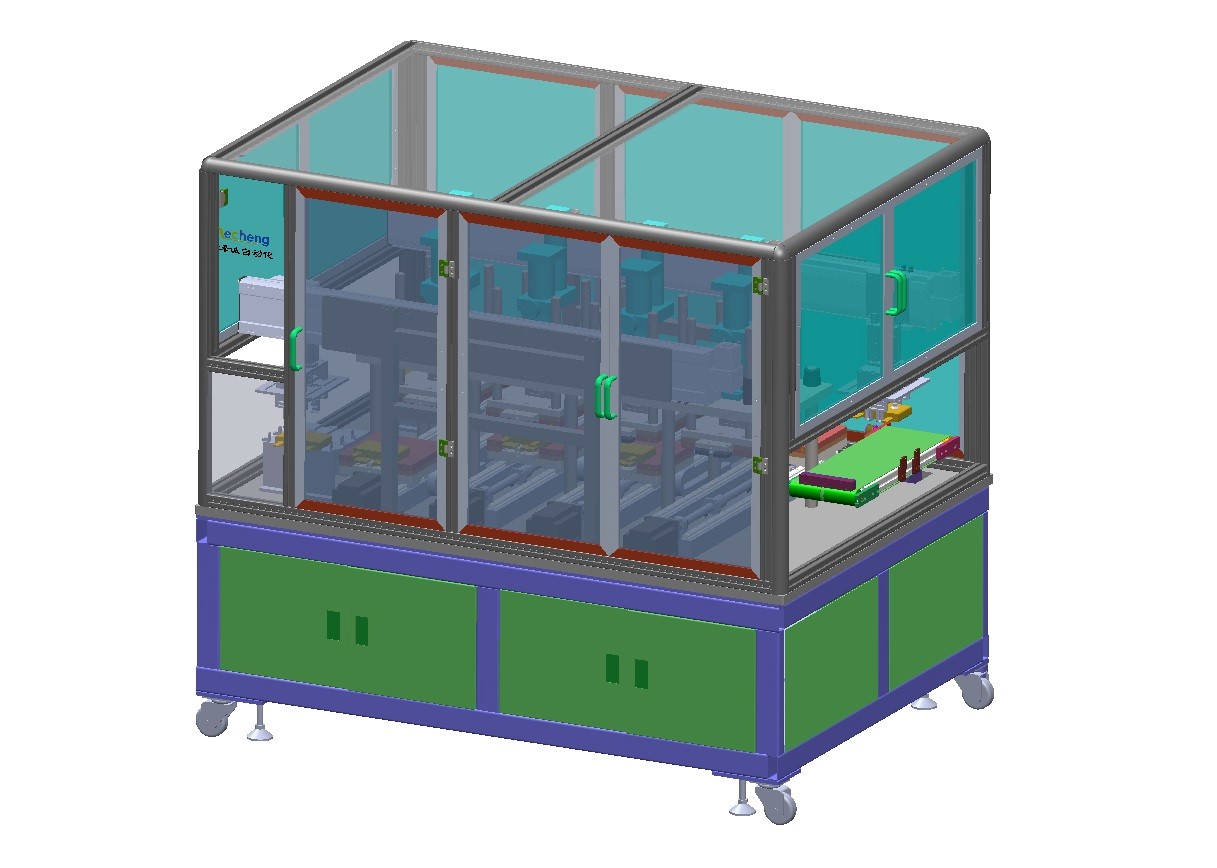

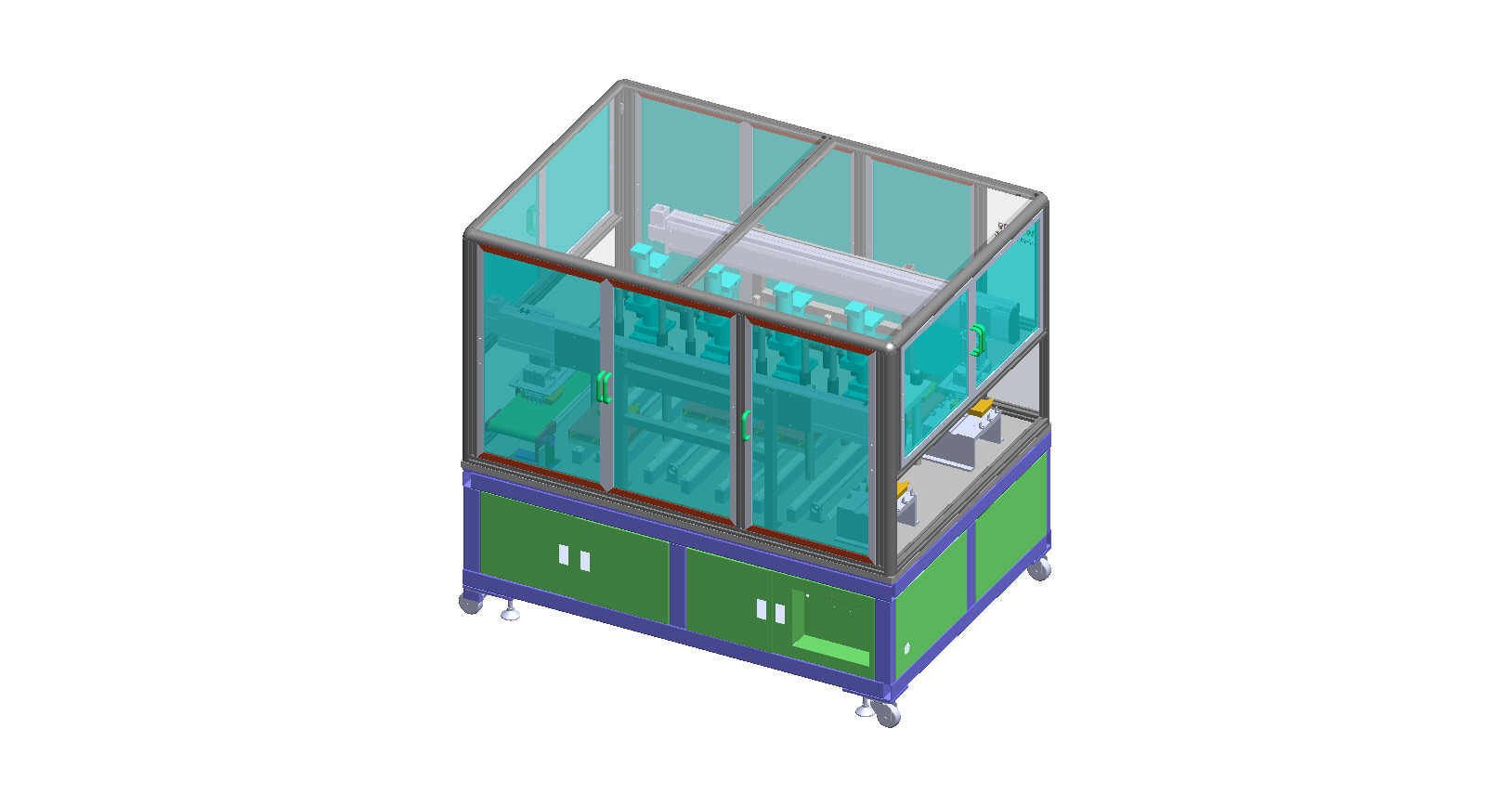

Горячая отжимая машина принимает линию тип 4 станций прямую, главным образом включая механическую руку питаясь и разгружая, автоматическую горячую отжимая, тест hi-бака и другую функцию. Датчик на месте обнаруживает поднимать домкратом вверх клетки батареи после того как продукт на месте, и клетка слоения вручную схвачена и положена в станцию горячий отжимать. Горячий отжимать продолжает согласно установленному времени, и тест hi-бака проведен после того как горячий отжимать закончен. См. план плана следующим образом:

введение 1,3 основных функций

1) однослойная линия снабжения использована для питаться: машина для производства бумажных ламинатов автоматически кладет одиночную батарею в джиг снабжения, и поручая трансплантируя манипулятор хватает батарею и кладет его в горячий отжимая механизм;

2) горячий отжимая механизм: топление давления электрической клетки;

A) горячий отжимать: горячий отжимать без паллета;

B) параллелизм между верхними и более низкими отжимая плитами: ≤±0.05mm;

C) в процессе горячий отжимать, оно имеет функцию регулировки температуры. Температуру горячий отжимать можно отрегулировать внутри ряд нормальной температуры к 130℃. Точность регулировки 1℃, и явная ошибка температуры ≤1℃.In производственный процесс непрерывного производства, горячая температура давления проконтролирована в пределах ±3℃;

D) когда время горячий отжимать stepless и регулируемо от 0 к 60s, точность времени не позднее ±1%;

E) подогревать время повышения температуры: время когда температура поверхности отжимая плиты поднимает от комнатной температуры к 130℃ ≤30Min;

F) давление клетки можно отрегулировать внутри ряд 3000-5000kgf. Во время работы в непрерывном режиме, отступление силы каждой клетки не позднее ±0.5%;

G) обработка батареи анти--ручки для отжимая плиты: обработка батареи анти--ручки необходима для отжимая плиты в контакте с обнаженной батареей. Во время процесса горячий отжимать, никакие повреждение или створка на поверхности батареи;

3) тест hi-бака: унесите тест hi-бака под давлением во время процесса горячий отжимать.

A) напряжение тока 0 теста | 1000V регулируемое, 0 | 1000V регулируемое, точность 1V напряжения тока, ряд 0 утечки настоящий | 10mA, настоящая точность 1mA, время 0 теста | 999s регулируемое;

B) текущую стоимость и значение напряжения тока можно кормить назад к системе PLC в то же время для обеспечения точности суждения короткого замыкания. Оборудование имеет функцию дискриминации NG и ОК;

C) после теста короткого замыкания, discharging манипулятор положит неправомочные продукты в ненужную зону для ручной обработки, и квалифицированные продукты будут положены в следующую линию снабжения;

1,4, список основных конфигураций прибора

2.1.5 оборудование техническое parameters1. Параметры основного оборудования

1) полная сила: ≤50KW;

2) электропитание: AC380 V±10% 50HZ, трехфазная система 5-провода;

3) обжатый воздух: ≥ 0.5mpa давления, подача ≥12m /h;

4) вес оборудования: ≤ 2,0 тонны. Земная нагрузка: 650kg/㎡;

5) общий размер: (длина) 2000* (ширина) 1400* (высота) 2200; (для ссылки только, специфический в виде);

6) цвет возникновения: согласно доске цвета партии a;

7) эффективность оборудования: 5PPM (эффективность автоматической деятельности оборудования, исключая других факторов);

8) двигая тариф ≥ 99% оборудования;

9) ≥ 98% выхода продукта;

3. Электрическая система управления

1) располагая модуль и модуль IO управят движением вала и цилиндра машины. Система оборудована с функцией анти--опоздания для уменьшения повреждения оборудования причиненного misoperation персонала.

2) модуль серийной гавани запасов прибора и модуль локальных сетей интерфейс, собирают информацию необходимы прибором, и запасами функция соединяя приборов в верхней части потока и идущих дальше по потоку
