Машина завалки шуги для цилиндрического литий-ионного аккумулятора
1.1. Имя оборудования: линейная машина впрыски
1.2. Образец техники: jxy-z0508-p288
1.3. Применение оборудования: жидкостный процесс впрыски для цилиндрической батареи
1.4. Жидкостный метод впрыски: впрыска 5 времен жидкостная, 8 времен статических
1.5. Точность жидкостного впрыскивающего насоса: круг ±0.025g/
1.6. Емкость оборудования: 30,000/10h (2500mah), действительная емкость определено емкостью и процессом батареи.
1.7. Размер оборудования: 11763mmX 120mm x 1753mm (высота ширины x длины x)
1.8. Тариф квалификации оборудования: 99%
1.9. Норма использования оборудования: 98%.

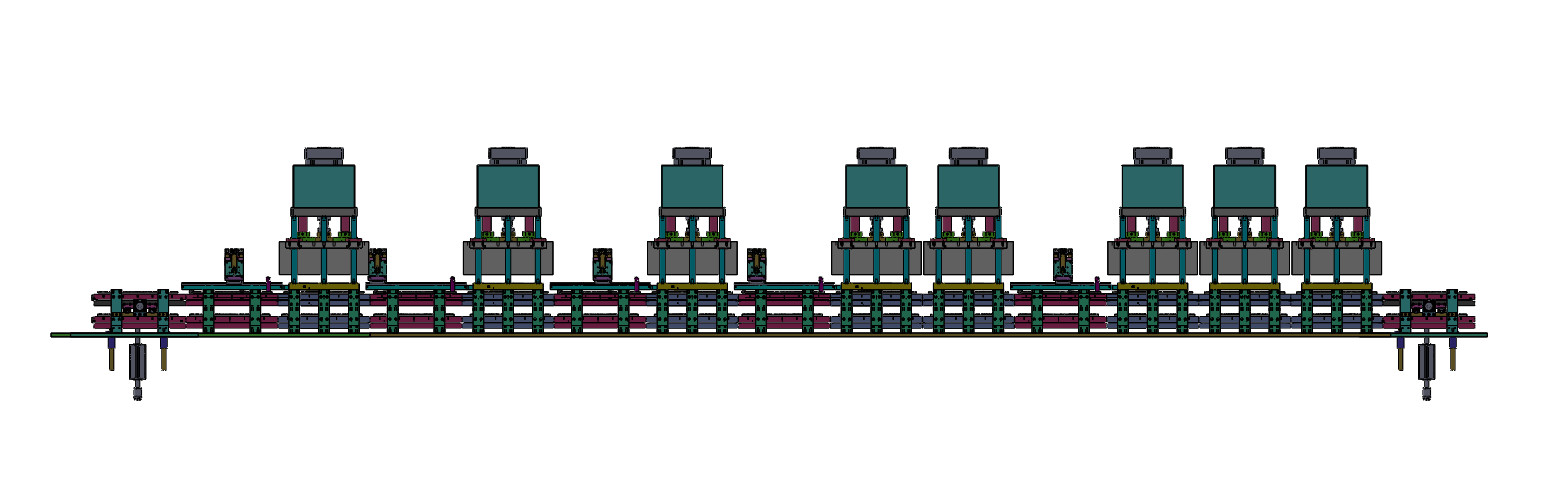

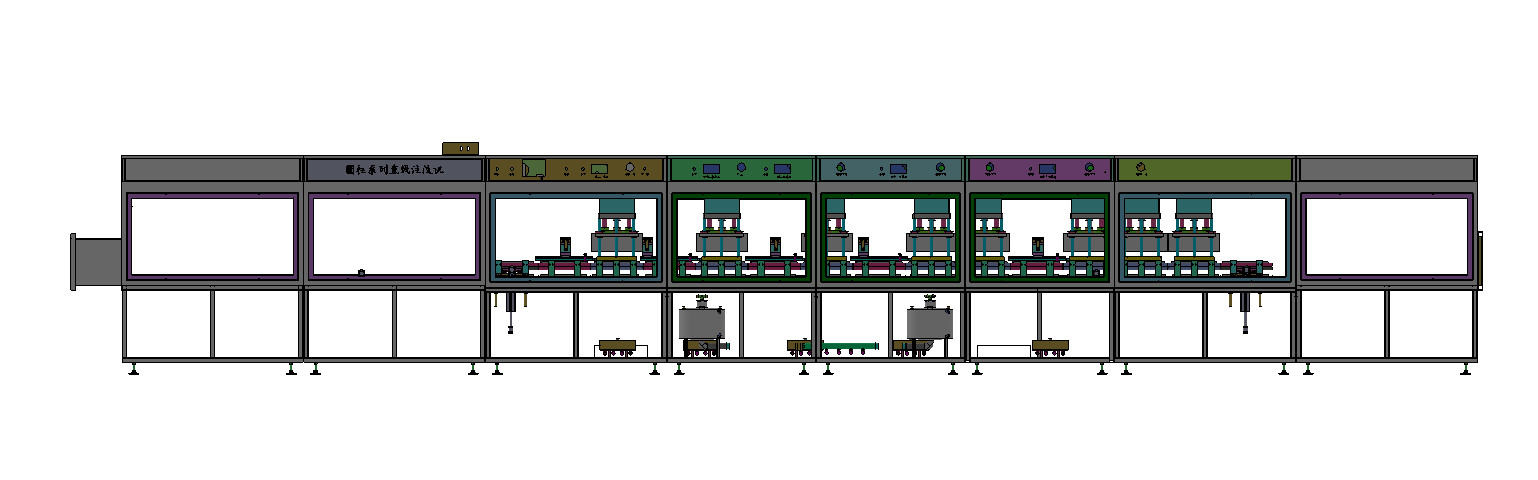

2. Схематическая диаграмма жидкостных блока и подачи впрыски:
3. Положите батарею в поднос батареи вручную (модель 18 требует, что 4-6 человек работает). После устанавливать жидкость в положение впрыски, оборудование автоматически завершит жидкостные впрыску и вакуум, и вписывает следующий процесс, для того чтобы обеспечить циркуляцию жидкостная впрыска для 4.times и вакуум для 8 раз.
5. Сопротивление давления камеры вакуума: вакуум может достигнуть -90kpa, и давление может достигнуть 0.4-0.5mpa. Вакуум и давление установленные согласно процессу поля.
6. Описание процесса работы:
6,1 пекут батарею и принимают ее вне от печи. Вручную положите батарею в жидкостный поднос впрыски с 288 батареями в поднос.
Положите поднос батареи в инжектор для располагать, (располагая блок предела инжектора)
пресса 6,2 переключатель начала, и установленная батарея будут впрыснуты в обозначенную станцию через прибор передачи. На завершении, батарея будет перенесена к следующей станции, вакуум будет нагнетен, и статический цикл будет набором. После завершения, батарея будет впрыснута в следующую станцию.
6,3 после завершения всей впрыски, вручную принять вне батарею в подносе, поднос нажат назад к верхней материальной станции возвращенным цилиндром, батарея входит в следующую процедуру;
6,4 панель деятельности принимают форму экрана касания, который удобен и прост для того чтобы работать, и состояние оборудования показано в реальное временя.
6.5Note: время вакуума и стоя время могут быть установленными согласно ситуации;
7. Конфигурация оборудования:
| НЕТ. | Конфигурация: | блок | Номер | примечание |
| 1 | Танк стойки вакуума | Установите | 8 | |
| 2 | Автоматический механизм впрыски | Установите | 5 | Точные para |
| 3 | Электрический впрыскивающий насос (насос 4-головы) | Установите | 5 | Тип высокой точности |
| 4 | Вакуум вакуумного насоса или трубопровода (над -90kpa) | Тайвань | 1 | Партия a должна принести вперед их |
| 5 | Поднос | a | 40 | |
| 6 | Машина | Установите | 1 | |
| 7 | Батарея располагая механизм | Установите | 1 | |
| 8 | Бардачок | Тайвань | 1 | |
| 9 | Автоматический replenishment и бак для хранения | Установите | 2 | |
| 10 | Система управления | Установите | 1 | |
| 11 | Отремонтируйте дверь | a | 2 | |
| 12 | Питаясь цыпленок | a | 4 | |
| 13 | Прикрывать высасыватель | a | 2 |
8. Приобъектные окружающая среда, установка и отладка
8.1. Температура окружающей среды: определит окружающей средой фабрики партии a;
относительная влажность 8,2: сухой воздух будет обеспечен партией a;
электропитание 8,3: однофазное 220V, 50HZ, ряд качания напряжения 3KW: +10% | -- 10%;
8,4 обжатый воздух: после сушить, стабилизация фильтрации и давления: давление выхода больше чем 5.0kg/cm2;
источник 8,5 вакуумов: вакуумный насос 10 l/s, над -90kpa, или вакуум трубопровода (над -90kpa);
азот 8,6: ≥ 0.4mpa, 30L/min
сухой газ 8,7: ≤400Pa (расход потока около 15m, пункт росы под -40℃, низкий лучшее)
(обеспеченный клиентом)
Обязательство
1. Новое обещание оборудования
Наша компания гарантирует что все компоненты оборудования находятся в совершенно новом состоянии, никакие использовала компоненты.
2. Конфиденциальное обязательство.
Наша компания обещает что без написанного разрешения, вся техническая информация и данные по дела клиента не будут утечкой к любым третьим сторонам.
3. Обязательство послепродажного обслуживания
Наша компания обеспечивает одну гарантию года для того чтобы начать от даты проверки соответствия условиям места, расходы на техническое обслуживание изъяты во время периода гарантии, нося частей оборудования и части поврежденные неправильными пользой или силой majeure исключены из гарантии. Если оборудование произошло ремонт disfuntion и потребности продавцом после терянное силу гарантии, то цена обсуженная обеими сторонами.
