Описание функции прибора I.

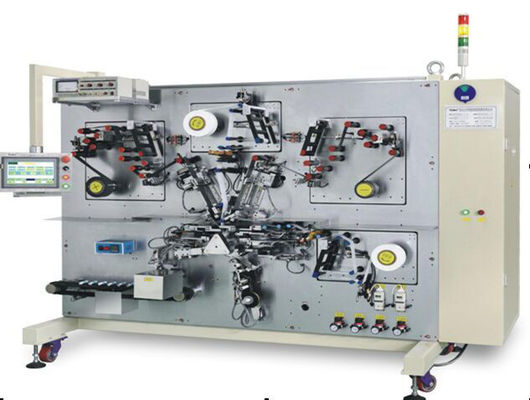

Эта машина главным образом использована для обматывать цилиндрическую клетку литий-ионного аккумулятора. Работая процесс следующим образом: положительные и отрицательные части и диафрагма электрода активно размотаны, соответственно через управление напряжения, прибор удаления пыли и прибор коррекции отступления (с функцией выпрямлять отступление перед замоткой), диафрагма имеют функцию извлекать статическое электричество, обматывая часть введена и ранит согласно отростчатым требованиям, и лента прекращения наклеена. Законченное - продукты автоматически прикрыты после reaming, через функцию горячего отверстия, через обнаружение короткого замыкания и исключение неполноценного продукта, хорошие продукты поставлено к таблице собрания, осуществляя автоматический обматывая процесс.

1. Позитв и выворотные клише

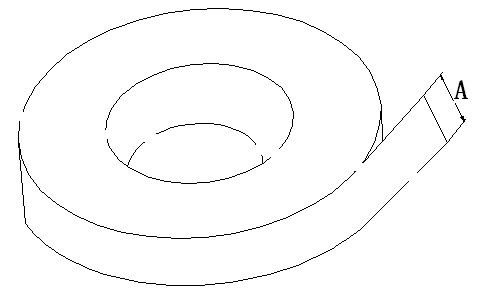

(1) допуск широкий разрезать

: не позднее 0.1mm

отступление покрывая направления ширины

Толщина: не позднее 2%

форма волны, гнуть и снуя

Отсутствие формы волны (дефектов поверхности конца пальца), снуя (после резать скручиваемость части поляка части),

Змейчатая гнуть ошибка: змейчатая гнуть ошибка длины элемента поляка чем 0.3mm/1m.

(4) пояс соединения будет сделан из красной или зеленой ленты с очевидными цветами для испытывать, и одиночная катушка будет discharged на обматывая месте.

(5) окончательная метка:

Сигнал что используемый материал по мере того как первоначальный перечень использован вверх и uncoated часть терминала будет больше чем 1m.

2, диафрагма

(1) допуск ширины вырезывания: в пределах ±0.05mm

(2) форма волны, гнуть, суждение формы кромки визуальное неполноценных продуктов за исключением.

(3) окончательная метка: отметьте выпускные экзамены, для того чтобы сделать сигнал используемый вверх, смогите быть отмечено в зеленом или черном.

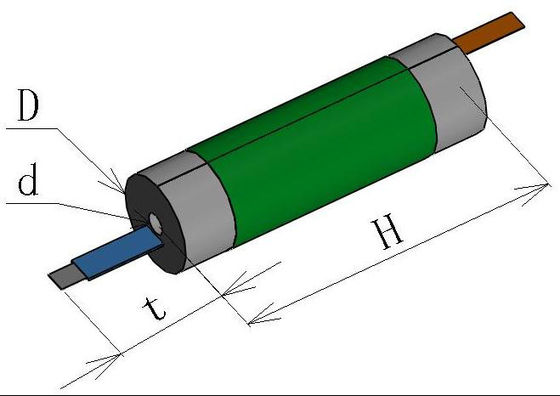

3. Спецификация ядра

спецификации

Размер (mm)

Диаметр d

16 | 32

H. высоты.

40 | 65

Диаметр d поры

Phi 3,5

Очень подвергли действию ухо, который

25 или более менее

Очень номер уха

4 или более менее

4. Обматывая точность (материалы соотвествовать 2,1 и 2,2)

1) ± 0.3mm ошибки при установке конца диафрагмы;

2) ошибка при установке конечной грани листа поляка ±0.3mm;

3) ошибка высоты клетки чем 0.6mm.

Iv. производственная мощность (исключая факторов не-оборудования)

Когда длина лезвия чем 700mm, эффективность продукции 18650 нет чем 24-26pcs/min;

Эффективность продукции 26650 нет чем 15-18pcs/min

Эффективность продукции 32650 нет чем 10-11pcs/min

Тариф пропуска продукта: тариф ≥97% ≥99% женатый

Особенности оборудования V.

1. Положение перестроения принимает принцип мотора и рассекателя сервопривода для того чтобы управлять turntable, с точный располагать и быстрая скоростью продукции;

2. Обматывая игла принимает иглу предварительной иглы 2-половины одностороннюю вытягивая, которая может улучшить обматывая скорость;

3. Очень удобно изменить иглы. Свертывая иглы можно изменить в 5 минутах и производили нормально.

4. Структура рельса скольжения пользы для того чтобы обмотать все части, и приспосабливать зазор хорошо;

5, могут быть соответствующее для 16 - 32 размеру, применимая ширина между 45-70mm, как раз нужно изменить материальный зажим и изменить параметры может быть более удобен.

1, машина сползает, дозаправляет и деятельност более удобное и безопасное;

2, позитв, выворотное клише, разматывать диафрагмы автоматический и выпрямлять, напряжение через пропорциональное управление клапана, напряжение можно контролировать в разделах

8. Обнаружение короткого замыкания будет испытано заведением короткого замыкания испытывая. Тест и разрядка будут завершены в одном времени.

9. Выпрямлять отступление изменен для принятия объединенного выпрямляя метода. Метод контроля материального обнаружения края более разумен в дизайне, более точном в суждении и более быстром в выпрямлять отступление

10. Прибор удаления пыли на части поляка разматывая и режа конец;

11. Остановите ленту путем свертывать, не легкий для того чтобы сложить;

12. Примите механические материалы и перевозку пояса для избежания столкновения электрической клетки;

13. Электрическая коробка на правильной стороне моталки, и не повлияна на связь между прикрывая место и следующая методика работы;

14. Дружелюбный интерфейс, легкая деятельность и простое обслуживание.

Vi. состав оборудования

1) механизм замотки диафрагмы (2 набора):

Катушка диафрагмы зафиксирована механическим валом расширения, который расположен стороной ссылки внутренней конечной грани диафрагмы. Мотор сервопривода использован для того чтобы управлять сразу, и управления программы автоматический разматывать.

2) механизм напряжения диафрагмы (2 набора):

Примите ролик качания, низкий привод цилиндра трением; Добавьте элиминатор диафрагмы электростатический.

Точное давление регулируя пропорциональные управления клапана работая напряжение, напряжение можно контролировать в разделах, 0-500kpa;

3) механизм коррекции разматывать и отступления части поляка (2 набора + 2 набора):

Катушка материала листа поляка зафиксирована механическим валом расширения, и лист поляка расположен стороной ссылки внутренности, которая делает дозаправлять удобный и быстрый. Мотор сервопривода использован для того чтобы управлять сразу, и управления программы автоматический разматывать.

Катушка материала листа поляка соединена с выпрямляя мотором сервопривода через винт шарика, согласно сигналу точного выпрямляя датчика, общий автоматический выпрямлять, обеспечивающ низкопробное положение края листа поляка.

4) механизм напряжения листа поляка (2 набора):

Примите ролик качания, низкий привод цилиндра трением;

Точное давление регулируя пропорциональные управления клапана работая напряжение, напряжение можно контролировать в разделах, 0-500kpa;

5) прибор щетки пыли части поляка (2 набора);

Маршрут путешествовать плиты поляка оборудован с прибором двухсторонней пыли очищая для предотвращения пыли от быть высосанным в клетку батареи.

6) прибор клиппирования поляка (2 набора);

Цилиндр закрепляет часть поляка и конец части поляка приведен в обматывая часть винтом руководства.

Руководство поляка внутри и спичка поляка разворачивание, стабилизированная скорость, точное положение, отсутствие поляка повреждения; Ошибка выигрышного положения ±1mm

7) прибор вырезывания поляка (2 набора),

Вырезывание поляка принимает ножницы для обеспечения плоского конца поляка;

Обеспечьте заусенец более менее чем 0.03mm; Срок существования резца ≥2 миллион времен

8) обматывая прибор (один набор):

Обматывая игла принимает метод чертежа предварительной иглы 2-половины односторонний, который может улучшить обматывая скорость и сохранить космическое пространство оборудования.

Обматывая игла принимает двойную бортовую структуру поддержки, передача стабилизирована, гарантирует обматывая выход; Свертываясь спиралью игла пульсирует ≤0.10mm в случае напряжения

Обматывая мотор относительно исправлен, и сила возвращена к обматывая игле через систему шестерни изготовить оборудование стабилизированный.

Добавьте функцию пошевелите отверстие с иглой

9) прибор переноса (один набор):

Положение перестроения принимает принцип мотора и рассекателя сервопривода для того чтобы управлять turntable.

Станция имеет функцию потерь электропитания и само-запирать, которые обеспечивают надежную деятельность оборудования.

Диафрагма была отрезана с резцом горы.

11) слипчивый прибор (один набор):

Примите метод завальцовки, приспособьтесь для того чтобы вставить широкий пояс, хорошую стабильность, не легкую для того чтобы сложить пояс;

12) прикрывать прибор (один набор):

Путь использования механической руки для удержания электрической клетки отрезать материал, избегает электрической клетки к рему;

Достигните маятника манипулятора, простирания, когтя и других действий, завершения автоматической батареи на линии ленточного транспортера;

13) законченное конвейерное устройство продукта (один набор):

Механизм Lapped измеряя принят для того чтобы измерить короткое замыкание, которое эффектно уменьшает misjudgment. Добавьте разрядку короткого замыкания после теста

Короткое замыкание, ухо поляка пропуская, часть поляка неполноценная и другие неправомочные продукты извлекутся к коробке утиля;

Квалифицированная клетка транспортирована к собирая таблице поясом;

14) система управления (один набор);

Китайский интерфейс деятельности, дружелюбный интерфейс, простая деятельность;

Аварийная система идеальна и имеет функцию самодиагностирования.

Оно имеет функцию резать отсчет резца куска поляка, отсчет продукции и сигнал тревоги для превышения заранее поставленных времен.

Поддерживая объекты

1) Общий размер: 2400L*1500W*2100H (включая сползать штангу человекомашинную)

2) электропитание: однофазная сила AC220V 50AHZ: 10KW

3) вес оборудования: 3000kg

4) Требуемый источник воздуха: 5~7 KGF /cm, 100 Л/МИН;

5) безгремучертутные газы, жидкости и взрывчатые газы.

6) Дуя часть отделена от тройни источника воздуха.

7) шум оборудования должен соотвествовать стандартов дизайна и гигиены промышленного предприятия tj36-79, и шум не превысит 80dB (a) (национальный стандарт gb3096-82). Шум оборудования измерен на расстоянии 1m от оборудования и не больше чем 75dB во время бесполезной деятельности и 85dB во время резать и нагружать.
