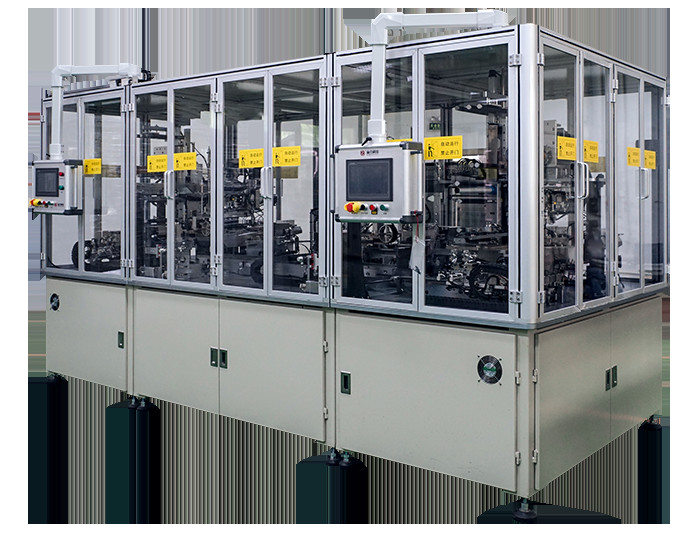

Белая машина для производства бумажных ламинатов станции двойника производственной линии литий-ионного аккумулятора
1. Профиль оборудования:
введение 1,1 к функциям и принципам прибора:
Это оборудование выполняет автоматический процесс слоения батареи силы, и свои основные функции включают автоматическое слоение, прикрывать слоения, катушки кабеля, слипчивых и автоматических. Диафрагма активная разматывающ, через ролик перехода, вертикальный механизм напряжения в главную прокатывая таблицу. Главная таблица слоения управляет диафрагмой для того чтобы двинуть взад и вперед, складывающ в форме z и устанавливающ поляка. Положительный и отрицательный манипулятор от коробки фильма положительного и отрицательного поляка для того чтобы принять вне фильм поляка, через вторичную располагая платформу располагая, точно стог на основную платформу слоения. После штабелировать к установленному числу частей, остановите прокатать, автоматическая катушка кабеля, лента сумки u края, автоматически вниз к discharging платформе.
2. Функции оборудования и технические параметры
Спецификации машины
проект
ZCCE04A-00
Штабелирующ скорость (обломок S/)
0,7 секунды/часть
Точность выравнивания между поляком и диафрагмой
Разбивочное отступление ≤±0.5mm (продольное)
Диафрагма к точности юстировки диафрагмы
Отступление выравнивания конца более менее чем ±0.3mm
Одиночная точность юстировки обломока
+/- 0,3 mm
Общая точность юстировки поляков
+/- 0,5 mm
Вспомогательное время завершения одиночной камеры (s)
Время ≤5s одиночного кабеля подола обматывая (если обматывать время аккумулирован над много поворотов), то, и время создания программы-оболочки ≤70s
Рабочее временя раз устанавливаемого электрода (h)
0,5
Номер прокатанный
Может быть набор
Аутсорсинг диафрагма
Номер диафрагмы регулируемый
Заканчивая путь
Лента обруча u края
3. Окружающая среда пользы оборудования
(1) обжатый воздух: 0,4 | 0.8mpa (4-8kgf/cm2), расход потока: 480L/min;
(2) требования к вакуума оборудования: степень вакуума: -101kp | -50kp, расход потока: 12L/S;
(3) собрание пыли: партия b будет иметь отработанный вентилятор в оборудовании и установить в сторону интерфейс удаления пыли;
(4) температура окружающей среды: 20 | 35℃;
(5) относительная влажность: 5-55% HR;
(6) экологическая чистота: отсутствие коррозионный газ, жидкость или взрывчатый газ на месте;
(7) электропитание: AC220V, однофазное; Качание напряжения чем ±10%; Электропитание: 11KVA.
