Полностью автоматический детектор кс Рэй для Мулти обнаружения батареи силы замотки слоя

Полностью автоматический детектор кс Рэй для Мулти обнаружения батареи силы замотки слоя

1,1 области применения:

Оборудование главным образом использовано в онлайн автоматическом обнаружении разнослоистой батареи силы замотки в энергетической промышленности лития.

введение 1,2 функций и принципов оборудования:

Прибор испускает рентгеновские снимки через генератор рентгеновского снимка, прорезывает внутренность батареи, и скомплектован вверх детектором индикаторной панели который делает изображения и фотографии. Через связанное программное обеспечение компьютера к обработке изображений и автоматическим анализу и суждению. Определите хорошие и плохие продукты, и скомплектуйте вне плохие продукты, спереди и сзади конец оборудования смогите быть соединено с производственной линией.

подача деятельности оборудования 1,3:

1.3.1 основная линия снабжения клиента разделены в 2 срабативани материала, который транспортированы к испытательному участку через конвейерную ленту; Точно обнаружьте местонахождение положение теста через располагая механизм тестовой точки в испытательном участке;

1.3.2 уносят автоматические осмотр и суждение через связанное программное обеспечение компьютера. Дишаргинг конец автоматически сортированные вне неполноценные продукты механической рукой и установленные в обозначенном положении. В ПОРЯДКЕ батарея пропускает прочь через сборочный конвейер.

1.3.3 входящий материал продукта кормятся с А/Б, и питаясь манипулятор хватает 2 паллета (одно а и один б) одновременно для того чтобы вытянуть пояс оборудования. После того как обнаружение выполнено, питаясь манипулятор хватает 2 паллета одновременно и падает материал в то же время. Каждый паллет одиночная камера, и общий размер одно.

1.3.4 план рентгеновского снимка у в форме, и связь между верхние и более низкие материалы с главным поясом тяги манипулятор, пока верхний и более низкий манипулятор материалов конструирован и произведен профессиональной технологией.

1.3.5 с функцией чтения кода кр, оружие ср-751 сканирования; Свяжите со всеми измерениями и изображениями, за исключением в формата Экссел.

Собрание 1.3.6 НГ унифицированное продуктом (паллет и батарея) вручную будет принято вне и будет помещено в обозначенном положении, и по крайней мере 6 частях будет храниться.

1.3.7 питаясь направление производственной линии справа налево, и ухо поляка батареи перпендикулярно к линии снабжения клиента основной.

состав оборудования 1,4

система 1.4.1 шкафов

Прибор имеет квадратную рамку заварки, и субстрат стальная пластина с толщиной 15-30мм.

Цвет плиты шкафа и уплотнения серый цвет 1К компьютера теплый (или согласно карте цвета клиента).

1. 4,2 части оборудования

Стальная поверхность всей машины покрыта с хромием, и поверхность алюминиевых частей обработана с трудной оксидацией.

оборудование 1.4.3 транспортируя систему

Конвейерная лента оборудования питаясь и дишаргинг пояс тяги транспортера соединены с главным поясом тяги (вышеуказанный окончательный дизайн 3Д преобладает).

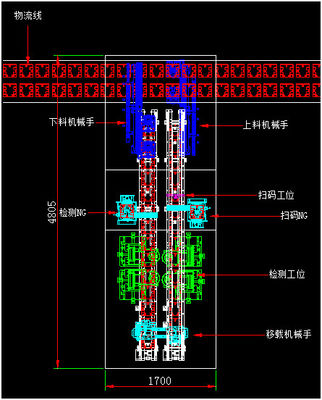

общая структура 1.4.4:

Общий размер (длина * ширина * высота): 4805мм×1700мм ×1800мм (небольшая разница в действительном размере)

1,5 главного компонента:

генератор и система управления рентгеновского снимка 1.5.1 микро-фокусов.

1.5.2 обнаружение рентгеновского снимка и система воображения.

1.5.3 коробка предохранения от рентгеновского снимка.

1.5.4 ПК для программного обеспечения контроля и обработки изображений, измерения и программного обеспечения суждения.

радиаци-защитный металлический лист 1.5.5, система обнаружения, конвейерная лента, сортируя манипулятора, прибор тайника НГ, загрузка и разгружая манипулятора.

Ии. входящие материалы и технические характеристики изделия соответствующие для оборудования:

2,1 тестабле спецификации клетки:

метод контроля 2,2: автоматически проверите и определите ЗАЗОР между катодом и анодом на верхней и нижней части обнаженной клетки (электрода отрицательного пакета электрода положительного).

2.2.1 испытывают 4 угла клетки, на 4 углах а, б, к и д обнаженной клетки.

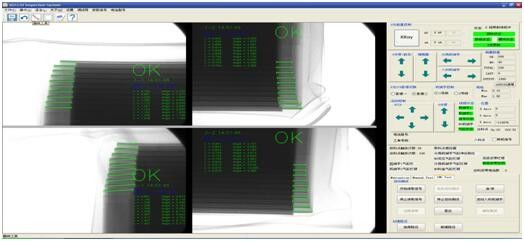

2.2.2 расстояние смещения между угловым катодом и анодом обнаженной клетки можно обнаружить, и данные между каждым слоем можно вывести наружу на дисплее и максимум, минимум и средние величины можно статистически проанализировать. Число слоев объекта осмотра (РОИ) можно установить согласно требованиям, максимум 40 слоев (≤ железного лития материальное 40 слоев, материальное ≤ 3 30 слоев; Возьмите образец обеспеченный покупателем как стандарт ссылки.

режим деятельности 2,3: автоматическое измерение, автоматическое суждение хороших и плохих продуктов согласно предписанным стандартам, и автоматический сортировать плохих продуктов.

Иии. возможность осмотра оборудования

точность определения 3,1: точность С=±60 м или повторения (измеренный в стандартных планшетах).

3,2 проверяют режим

3.2.1 полноавтоматическое: батарея автоматически будет поставлена и будет транспортирована для автоматического осмотра, и В ПОРЯДКЕ и неполноценные продукты автоматически будут отделены и будут дишаргед согласно результату определенному процедурой согласно различным нежелательным категориям.

3.2.2 полуавтоматное: автоматический осмотр будет проведен для автоматической поставки и доставки батарей. Однако, осмотр определит следующие методы лечения:

< semi-automatic="" 1=""> ОК/НГ ручным определением, отсутствие ручной интервенции (определения), оборудования в государстве положения боевой готовности;

< semi-automatic="" 2=""> Опознавание машины ОК/НГ автоматическое. Определяя ОК или НГ, машина может установить положение боевой готовности для ручной интервенции, резервное время опционное (минимум 1 секунда, максимальное неограниченное). В режиме ожидания, если никакая ручная интервенция, то машина автоматически будет обрабатывать согласно результату суждения.

руководство 3.2.3: все движения механизма могут быть двинуты игроком;

описание основной функции 3,3 оборудования:

обнаружение изображения рентгеновского снимка реального времени 3,4;

линейное измерение расстояния 3,5 можно унести;

3,6 с функцией хранения данных мульти-группы, обнаружение разных видов продуктов могут быть осуществлены просто путем ссылаться на соответствуя процедуры, и число автоматических программ обнаружения можно сохранить над 60;

3,7 изображения обнаружения и проверки данных множественных частей такой же батареи будут показаны в таком же экране для удобства ручного суждения

высота стенда 3,8 тестов: 750±10 мм выше земля.

3,9 меры безопасности и противосредства:

3.9.1 рентгеновский снимок автоматически закрывает когда раскрыты дверь и окно обслуживания оборудования.

3.9.2 поворачивают рентгеновский снимок автоматически когда никакой входящий материал на 5 минут непрерывно (время может быть установлено потребителем).

3.9.3 используют индикатор радиации и используют индикатор состояния для того чтобы показать работая состояние рентгеновского снимка.

3.9.4 ≤ 1.0в /h утечки луча кс (используя тестер дозы облучения аттестованный третьей стороной).

оперативная среда оборудования 3,10:

требование 3.10.1 сил: АК220В/10А, 4000В

3.10.2 температуры: ℃ 25℃±3.

3.10.3 обжатое воздушное давление: 0,5 | 0.7мпа (5-7кгф/км2), подача: 15Л/мин.

относительная влажность 3.10.4: РХ ≤ 60% (отсутствие конденсации).

3.10.5 веса оборудования: 3000КГ.

Обязательство сотрудничества

1. Новое обещание оборудования

Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.

2. Обязательство конфиденциальности

Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.

3. Обязательство послепродажного обслуживания

(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;

(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж

(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
