И. профиль оборудования:

введение 1,1 к функциям и принципам прибора:

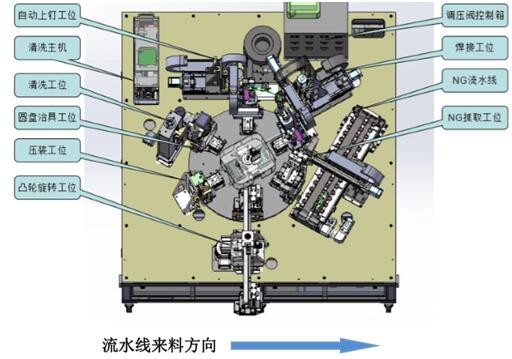

Сварочный аппарат ногтя запечатывания главным образом составлен кормить и дишаргинг механизм, механизм кучи тарировки батареи силы, механизм чистки лазера зеркала вибрации, верхний механизм ногтя запечатывания, механизм заварки запечатывания, механизм исключения неполноценного продукта, крышку машины рамки, лазер 600В (заварка), машина лазера 50В (чистка), охладитель, электрический шкаф контроля, очиститель дыма и так далее.

Он имеет следующие функции: автоматические загрузка и разгружать, автоматическая чистка, автоматическая загрузка ногтей запечатывания, автоматная сварка, автоматическое хранение неправомочных продуктов, удаление дыма и другие функции.

Примечание 1: систему охладителя и заварки можно поместить отдельно и установить в специфическое положение определенное клиентом.

2: входящий материал батареи одиночная обнаженная батарея.

3. Размер дизайна будет реальные условия.

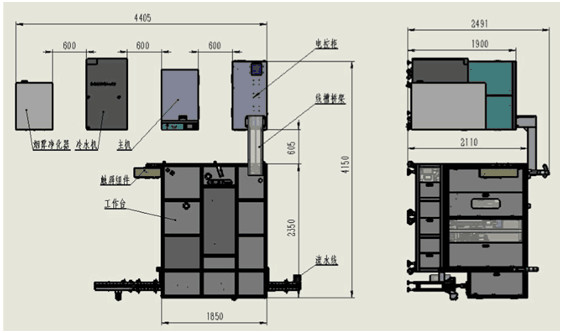

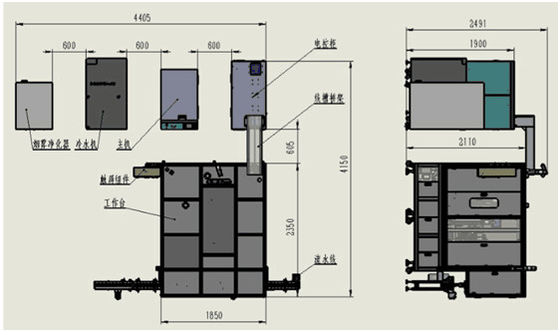

Внешний размер оборудования (Л*В*Х/мм): размер шкафа управлением ≤4500*4200*2500мм (окончательный размер будет чертеж дизайна, верхняя часть высоты маяка 2500мм с земли) независимый электрический: вес 1200/600/1900мм полный оборудования: 2500КГ.

1,4 технических особенности:

1. Автоматическая питаясь функция; Автоматическая чистка лазера (отсутствие кристаллизации или другой твердой побочной примеси и отсутствие большое количество электролиза);

2. Функция собрания ногтя запечатывания ККД автоматическая питаясь (входящие резиновые ногти не могут повлиять на влияние собрания ногтей после собрания);

3. Функция автоматного шва ККД находя и герметизируя ногтя автоматическая лазера заварки (одиночная сторона соответствуя зазора между жидкостными портом впрыски и ногтем 0.07-0.1мм);

4. Автоматическое исключение неполноценных продуктов;

5. Оборудованный с функцией сканирования штрихкода и функцией хранения биндинг параметров заварки к штрихкоду батареи.

введение 1,5 узловых функций

загрузка 1.5.1 батарей и сканирование кода

Батарея вышеуказанного процесса передана питаясь месту сварочного оборудования через входящую материальную транспортируя линию. Манипулятор устанавливает батарею от пулера в приспособление ворктабле.

Просмотрите батарею, просмотрите НГ кода, батарея не сваривает к зоне НГ.

располагать 1.5.2 кучи батареи

Турнтабле поворачивает батарею к куче отжимая станцию, и поднимая домкратом цилиндр нажимает батарею к куче отжимая низкопробный уровень, так, что поверхность заварки ногтя запечатывания будет параллельна к станции чистки лазера.

чистка 1.5.3 лазеров

Лазер очистил слой окиси вокруг отверстия впрыски для того чтобы улучшить эффективность заварки.

1.5.4 устанавливают ногти запечатывания

После того как батарея входит в станцию ПИН, механизм ККД визуальный располагая захватывает положение ногтя запечатывания, и автоматический выпуская механизм ПИН 3д выпускает ноготь запечатывания.

1.5.5 обнаруживают автоматную сварку перед сваривать

Верхний верхний механизм компактирует продукт для обеспечения начального уровня заварки, и визуальная система захвата захватывает положение ногтя запечатывания. Заварка пятна унесена во-первых, и после этого заварка выполнена.

Самосхват 1.5.6 НГ

Код стреловидности бедных, ногт-плохой самосхват установил ленту тяги тайника НГ.

прикрывать одиночной батареи 1.5.7 автоматический

Поручая механизм принимает батарею из верстака, мест оно на входящей материальной транспортируя линии, и передает его более низкой станции через конвейерную ленту.

независимая электрическая коробка 1,6

A) функции: использованный для установки, проводки и контроля оборудования.

B) конфигурация: 1 набор независимой электрической коробки.

C) требования: размер электрической коробки предложен как (Л×В×Х/мм): набор 1200×600×1900/, с поддерживая ногами, помещенными до 600мм далеко от основного корпуса оборудования

Расстояние.

D) связь между паза проводки электрическая коробка и основной корпус оборудования.

выбор 1,7 брендов главных компонентов:

цвет 4,1 возникновений оборудования: равномерный цвет теплый серый цвет, и стандартный номер цвета серый цвет 1К Пантоне теплый, который идет в сравнение с стандартная доска цвета обеспеченная покупателем и купленная покупателем

Письменное согласие партии а (польза возникновения нержавеющей стали требует специфического оборудования);

4,2 возникновение прибора и окна экрана касания не будут иметь имя и логотип продавца;

4,3 измеряя на 1М далеко от работая бита или наружной стены оборудования, шум ≤ 75дб оборудования;

4,4 оборудование исполняют с нормами бесопасности уместное механического и электротехнического оборудования государства и всех норм бесопасности и требований необходимы кодом безопасности покупателя. Как пояс, зубы

Движению колеса и другим опасным части нужно иметь измерения предохранения от безопасности и стандартные предупредительные знаки безопасности, план электроприборов должны быть разумны и безопасны, повсюду напряжени тока и сильны и слабы провод

УнитедВиннерсЛасерКо. КО. автоматизации ченг зе Шэньчжэня, Лтд.

Имя файла: технические данные регистрационного номера сварочного оборудования лазера ногтя запечатывания: **** З1СИ- - **** 2017 - номер версии 0*: В1.0

6 отдельных линий

4,5 кольцо стопа необходимо установить вне переключателя аварийной остановки для предотвращения повреждения к персоналу или материалам причиненным случайным столкновением;

4,6 если отверстие или заключение двигающей части оборудования требуют ручного обслуживания, то управление доступом необходимо установить;

4,7 электрические коробка и трубопровод будут защищены против корозии. Прибор фильтра вакуума будет установлен на вход вакуума для предотвращения въедливой жидкости от входа системы вакуума;

4,8 дизайн всех частей будут соответствовать человекомашинному принципу деятельности, с ясным и великодушным возникновением. Текст и цвет обозначают «механотронное» - бесцветное прозрачное, «давление»

«- синь внутри и чернит вне,» высокая труба давления «- красный цвет для частей оборудования, интерфейс трубы;

4,9 ПЛК или ипк оборудованные с оборудованием имеют модуль связи с внешней системой и экраном касания цвета. Интерфейс связи необходимо оборудовать с портом сети стандарта Этернет

Обязательство сотрудничества

1. Новое обещание оборудования

Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.

2. Обязательство конфиденциальности

Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.

3. Обязательство послепродажного обслуживания

(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;

(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж

(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
