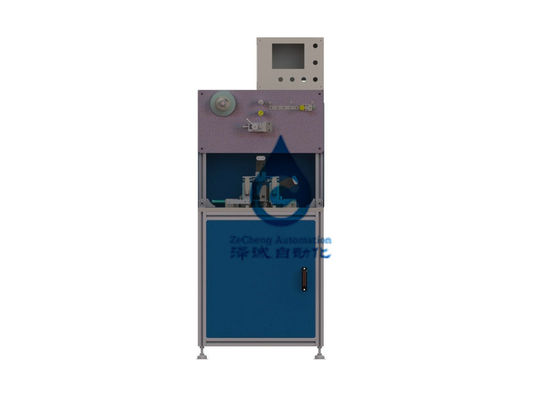

Тип слоение проведения з машины для производства бумажных ламинатов лаборатории Семи автоматический клетки силы

Тип слоение проведения з машины для производства бумажных ламинатов лаборатории Семи автоматический клетки силы

И. требования к производственного процесса:

1. Функция оборудования: слоение проведения з типа клетки силы.

2. Применимые технические характеристики изделия:

Спецификация поляка приспособления:

Модельная ширина клетки в (мм) л толщина клетки х длины клетки (мм) (мм)

90, 130, 6,2

Ии. представление оборудования

1. Точность юстировки между поляками: общий <0>

2. Точность юстировки между поляком и диафрагмой: разбивочное отступление <0>

3. Штабелировать скорость: 1.5-2с/таблет;

4. Там прокатаны устанавливая параметры в взаимодействии человека и машны;

5. Прибор напряжения диафрагмы постоянн;

6. Дисплей ошибки и проворная функция;

7. Она имеет функцию припудривания и статическое электричество извлекать

8. Верхняя плита может работать на около 1 час одновременно

Иии. блок функции прибора

План и описание процесса оборудования машины для производства бумажных ламинатов

1. Отростчатая диаграмма клетки батареи после делать. После того как клетка будет сложена, мембрана будет оуцоурсед и липкая бумага будет наклеена.

Диаграмма процесса ФИГ. П11.1 клетки батареи после изготовления

2. Вся машина включает: левая и правая коробка фильма поляка (2 на каждой стороне), налево и справедливо вторичная располагая (2 на каждой стороне) основная прокатывая платформа (1 на каждой стороне), часть поляка отрекаясь механизм, задний мовинг механизм, основной механизм передачи, система управления, етк.

3. Каждый раз машина управляет 200мм взад и вперед, мовинг время 0,7 секунды, и верхний и более низкий располагать цилиндра принимает 0,35 секундам соответственно, т.е., 1,4 секунды для каждого стога.

4. Основная прокатывая платформа не двигает, и диафрагма вращает вокруг. 2 набора первичный располагать и вторичный располагать поляка, и прибор коробки поляка на праве можно понизить.

5. На правильной стороне части поляка коробка может двинуть, агенство к спасетиме диафрагмы тома батарей вне более большой космос. Агенства прежде и после движение, не влияет на коробки части поляка вокруг, используя мотор сервопривода и мобильные устройства, двигая вверх и вниз быстро и располагая, ИСПОЛЬЗУЮТ механизм сервопривода, материальная коробка двинутая взад и вперед поверх части поляка принимают механизм сервопривода, располагая прибор, крошечный цилиндр к располагать, располагая плиту под функцию адсорбцией вакуума.

6. Прокатанный прибор: высасыватель вакуума высосал часть поляка к машине слоения, это положение имеет зажимая сжимающую плиту цилиндра и диафрагма, лорд прокатанное неподвижное, складывает часть на числе готовых схем. Прокатал аудиторию имейте бомбу давления и механизм сервопривода для обеспечения что работа ножа каждый раз в такой же высоте, с давлением обеспечить что батареи остаются государством обжатия, использует сервопривод вниз для того чтобы контролировать рост толщины батарей;

7. Выпустите прибор диафрагмы: прибор имеет мотор дк, постоянн механизм напряжения и разумную стандартную установку ролика для обеспечения что вращающий момент диафрагмы по существу это же вращая;

8. Основной прибор передачи, который имеет мотор сервопривода 1.5кв, винт шарика точности, подшипники точности, быстрое ускорение начала и останавливать, точный располагать.

Начало и конфигурация главных компонентов

3, распологают экологические требования и требования для части

1. Температура окружающей среды: 0 | 40℃;

2. Относительная влажность: 20 | 90%РХ;

3. Электропитание: трехфазное 380В, 50Хз;

Ряд качания напряжения: ±10%;

Отсутствие коррозионный газ, жидкость или взрывчатый газ на месте.

4. Обжатый воздух: 5 | 6.5бар, ряд зыбкости давления: ±10%;
