Машина для производства бумажных ламинатов машины слоения Zc Lm18d автоматическая Semi автоматическая

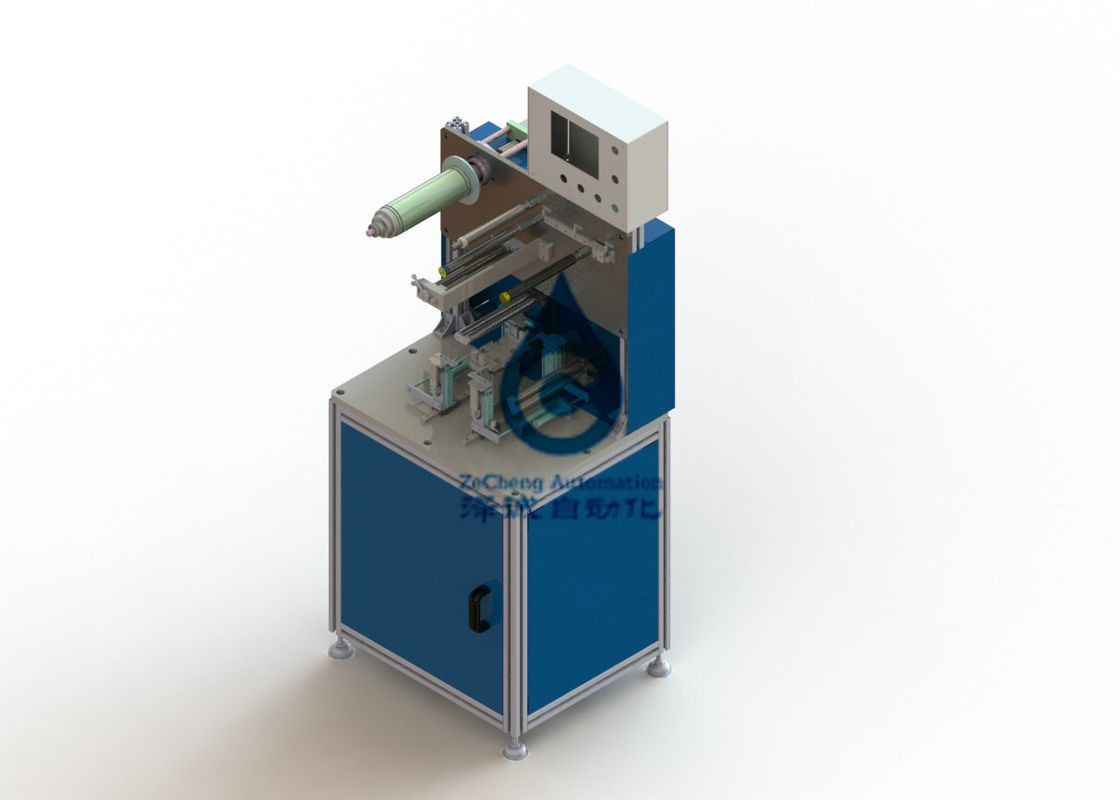

Штабелеукладчик ZC-LM18D полуавтоматный
1 введение к оборудованию
1,1 пользы
Прибор использован в Z в форме стоге батарей силы лити-иона.
Оборудование включает искусственный верхний поляка к подводн-располагая станции, искусственному роботу нажима для того чтобы принять Z в форме путь, автоматический штабелировать, искусственная отрезанная диафрагма, искусственный клей, искусственный материал.
1,2 особенности
Уменьшите искусственный контакт во время штабелируя процесса, уменьшите внутренние короткое замыкание и саморазряжение ядра;
Диафрагма активно выпускает крен, последовательность напряжения хороша;
Высокая точность;
Оборудование стабилизировано;
Дружественный дизайн прост работать.
1,3 схемы плана
Вес оборудования: о 180kg, основанном на действительном весе, контроле полного веса и коэффициенте зоны нагрузк-подшипника 500kg/m2.
1,4 структура и функция
| NO.1 | система | опишите |
| 1 | Система поддержки | Содержит тело субстрата. Основной корпус субстрата играет поддерживая и фиксируя оборудование роли в целом; |
| 2 | Система разматывать диафрагмы |
Включает собрание диафрагмы разматывая и собрание напряжения.
Компонент разматывать диафрагмы: катушка диафрагмы зафиксирована принципом расширения, держа последовательность вертикального расстояния между диафрагмой и субстратом, и используя мотор dc для того чтобы осуществить непрерывный разматывать диафрагмы.
Компоненты напряжения: хорошая последовательность напряжения.
|
| 3 | Система позиционирования поляка вторичная |
Плита поляка помещена во вторичную располагая платформу вручную, и плита поляка расположена механически.
|
| 5 | Система манипулятора для материального возвращения |
Вручную нажим манипулятор левый и правый для того чтобы двинуть вдоль z в форме пути диафрагмы, используя механический предел для обеспечения повторенной располагая точности;
Манипулятор принимает высасыватель вакуума принимая плиту, которая обеспечивает что поляк не поврежден в процессе принимать и установки поляка;
|
| 6 | Основная слоистая система |
Таблица слоения обеспечена с 4 плит-отжимая механизмами, которые соответственно держат позитв и выворотные клише на таблице слоения для обеспечения что плиты поляка не переносят во время слоения.
Во время прокатывая процесса, спуск платформы вручную отрегулирован посредством ручных ручек. |
| 7 | Система вырезывания диафрагмы | После того как слоение выполнено, диафрагма отрезана вручную. |
| 8 | Система управления | Включая PLC, системное программное обеспечение, контроль общая деятельность оборудования; |
| НЕТ. | СИСТЕМА | DESCREP |
| 1 | Система поддержки | Содержит тело субстрата. Основной корпус субстрата играет поддерживая и фиксируя оборудование роли в целом; |
| 2 | Система разматывать диафрагмы |
Включает собрание диафрагмы разматывая и собрание напряжения.
Компонент разматывать диафрагмы: катушка диафрагмы зафиксирована принципом расширения, держа последовательность вертикального расстояния между диафрагмой и субстратом, и используя мотор dc для того чтобы осуществить непрерывный разматывать диафрагмы.
Компоненты напряжения: хорошая последовательность напряжения.
|
| 3 | Система позиционирования поляка вторичная | Плита поляка помещена во вторичную располагая платформу вручную, и плита поляка расположена механически. |
| 5 | Система манипулятора для материального возвращения |
Вручную нажим манипулятор левый и правый для того чтобы двинуть вдоль z в форме пути диафрагмы, используя механический предел для обеспечения повторенной располагая точности;
Манипулятор принимает высасыватель вакуума принимая плиту, которая обеспечивает что поляк не поврежден в процессе принимать и установки поляка; |
| 6 | Основная слоистая система |
Вручную нажим манипулятор левый и правый для того чтобы двинуть вдоль z в форме пути диафрагмы, используя механический предел для обеспечения повторенной располагая точности;
Манипулятор принимает высасыватель вакуума принимая плиту, которая обеспечивает что поляк не поврежден в процессе принимать и установки поляка; |
| 7 | Система вырезывания диафрагмы | После того как слоение выполнено, диафрагма отрезана вручную. |
| 8 | Система управления | Включая PLC, системное программное обеспечение, контроль общая деятельность оборудования; |
11,5 главного компонента
| NO.1 | Имя говорит | бренд |
| 1 | Клапан цилиндра и батареи | SMC/AirTAC |
| 2 | PLC | OMRON |
2. Требования к оборудования применимые материальные
объем 2,1 применимых материалов
|
Случай датчика машины проект |
DSP-SS-C | ||
|
материал
спецификации |
Часть поляка | Положительные длина/допуск (mm) | 100~200/0.2 (исключая приполюсных ушей) |
| Положительные ширина/допуск (mm) | 70~130/0.2 | ||
| Отрицательные длина/допуск (mm) | 100~200/0.2 (исключая приполюсных ушей) | ||
| Отрицательные ширина/допуск (mm) | 70~130/0.2 | ||
| Толщина положительного поляка (mm) | 0.10-0.28 | ||
| Толщина анода (mm) | 0.10-0.28 | ||
| Диафрагма | Ширина (mm) | 80-205 | |
| Толщина (m) | 20-45 | ||
| Максимальный внешний диаметр (mm) | φ250 | ||
| Внутренний диаметр трубки бумаги (mm) | 3" | ||
2,2 входящих материальных требования
3. Технические характеристики изделия производства оборудования
3,1 технической характеристики изделия которую можно изготовить
| проект | Ряд (mm) | |
| Толщина h | 7~30 | |
| Ширина w | 70~130 | |
| Длина l (исключая приполюсных ушей) | 100~200 |
Примечание: прокатывая плиты различных спецификаций, необходимо отрегулировать положение других частей как передвижной коробочный щиток и плита располагать дозаправляя коробки.
Основные детали изменения следующим образом (для ссылки)
| Ряд размера изменения | Главный материал для изменения | Время HuanXing |
| Регулировка размера: 0 | 10mm | Вторичный располагая механизм: вторичный располагать коробочного щитка | Не позднее 0,5 часа |
| Регулировка размера: 10 | 50mm | Вторичный располагая механизм: вторичный располагая механизм манипулятора пола: механизм таблицы внутренней плиты высасывателя манипулятора прокатывая: коробочный щиток | Не позднее 1 час |
| Регулировка размера над 50mm |
Вторичный располагая механизм: вторичная располагая базовая платина, располагая дефлектор
Механизм манипулятора: механизм таблицы внутренней плиты высасывателя манипулятора прокатывая: коробочный щиток, плита поддержки |
В течение 1,5 часов |
4. Параметры оборудования
4,1 основных рабочего параметра
|
Спецификации машины проект |
DSP-SS-C | |
|
|
Штабелирующ скорость (кусок S/) | 3.0-4.0s (связанное с выработанностью деятельности) |
| Точность выравнивания между поляком и диафрагмой | Разбивочное отступление чем 0.5mm (продольный) | |
| Диафрагма к точности юстировки диафрагмы | Отступление выравнивания конечной грани чем 0.5mm | |
| Одиночная точность юстировки обломока | ±0.2mm | |
| Общая точность юстировки поляка | ±0.5mm | |
| Рабочее временя бывшей установки обломока (h) | 0,5 | |
| Номер прокатанный | Может быть набор | |
| Тариф пропуска продукта | ≥98% | |
| Тариф движения прибора | ≥95% | |
4,2 других параметра
| NO.1 | проект | Ссылает на стандарт | Для примечания |
| 1 | Цвет возникновения оборудования | Зола 1C международного стандарта теплая | Или как определено клиентом |
| 2 | интерфейс | Китаец | |
| 3 | Шум оборудования | 80dB (за исключением материальных причин, как лента слезая звук) | Измерение 1m далеко от прибора |
| 4 |
Nameplate оборудования
|
Включение имени оборудования, модели, электропитания, номера фабрики, etc | |
| 5 | Нормы бесопасности | Ссылка 5226,1 GB | Механические/электрические и защитные требования к безопасности |
5. Окружающая среда пользы оборудования
6. Список доставки оборудования
6,1 случайных деталя
| NO.1 | Имя говорит | количество | Представьте время | Для примечания |
| 1 | Особенные инструменты отладки и обслуживания | 1 установило/наборы | Когда доставка | Внутренний ключ шестиугольника |
| 2 |
Инструкции по эксплуатации, включая:
1. Инструкции деятельности оборудования;
1. 2. ремонт и обслуживание оборудования; |
1 установило | Когда доставка | |
| 3 | Список упаковки и сертификат квалификации продукта | 1 установило/наборы | Когда доставка | |
| 4 | Нося чертеж PDF частей | 1 установило | Когда доставка |
список 6,2 нося частей
Партия a может купить ее отдельно при необходимости.
| NO.1 | Имя говорит | Датчик, | Однобитовый | количество | Для примечания |
| 1 | Цыпленок вакуума | / | PCS | 20 | Подвергая механической обработке части |
принятие оборудования 7
модель продукта 7,1 принятий: один продукт в статье 3,3 будет использован как модель принятия.
процесс 7,2 принятий
Принятие разделено в 2 этапа: пре-принятие и окончательное принятие.
Материалы принятия будут обеспечены A. партии.
Материалы и количество необходимы для пре-принятия следующим образом:
| NO.1 | Имя материала | количество | Для примечания |
| 1 | Положительная плита | 100 частей | |
| 2 | Часть катода | 片 100 | |
| 3 | Диафрагма | Том 1 | Количество соответствуется части поляка |
| NO.1 | Имя материала | количество | Для примечания |
| 1 | Положительная плита | 200 частей | |
| 2 | Часть катода | 200 | части |
| 3 | Диафрагма | Том 1 | Количество соответствуется части поляка |
пре-принятие 7.2.1
Пре-принятие будет проведено на фабрике b партии.
Детали принятия включают:
Функции оборудования;
Возникновение оборудования;
Представление оборудования: меньше чем 80% из определенной цели;
После завершения приемочного контроля, представители партии a и партии b совместно подпишут отчет о пре-принятия за основа для пересылки оборудования.
Если партия a не сумеет проводить приемочный контроль на фабрике b партии, то партия b представит отчет о пре-принятия партии a для подписи и подтверждения.
окончательное принятие 7.2.2
Окончательное принятие будет проведено на фабрике партии a.
Партия a выдаст написанное подтверждение установки и поручать оборудования к партии b не позднее 3 рабочего дня после завершения установки и поручать оборудования. Если оборудование нельзя установить и отлаживать в течение 7 дней после доставки должной к партии a, то будут посчитаны, что были завершены установка и отладка.
Партия a организует окончательный приемочный контроль в течение 3 дней после завершения установки и отладки оборудования и после того как она соотвествует соглашенные в техническом согласовании.
Критеря по принятия в соответствии со статьей 4.
Если неправомочные детали, то партия b сделает выпрямление. После того как выпрямление будет завершено, неправомочные детали будут проверены и будут приняты снова.
Партия a выдаст написанный сертификат принятия продукта к партии b не позднее 3 рабочего дня после финальной инспекции оборудования. Если окончательное принятие нельзя унести через 15 дней после завершения установки и отлаживать оборудования должных к причинам партии a или аккумулятивной продукции 100 продуктов (одно из 2 условий встречает), и партия a не сумеет поднять написанные вопросы, то будет посчитаны, что было квалифицировано окончательное принятие.
Оборудование будет отлаживано согласно модели принятия определенной в этом согласовании. Если партии a нужно партия b объединить с типом отладкой изменения, то она будет снабжена после окончательного принятия оборудования.
послепродажное обслуживание 8
От даты прибытия оборудования к партии a, партия b будет ответственна бесплатно и своевременная гарантия за не-недостаток не позднее один год (партия b ответит в течение 12 часов после получать гарантию). В случае больше чем одного года, партия b своевременная голевая передача в обслуживании после-продаж и партия a оплатит уместные материалы и расходы на техническое обслуживание.
9. Права и обязательства обеих партий
| NO.1 | проект | ответственность | Примечание ("xx «значит предпринимая партию) | |
| Партия a | Партия b | |||
| 1 | Конструкция учреждения | ○ | Инструмент как необходимый | |
| 2 | Партия b отлаживает материалы на месте | ○ |
Обеспеченный на получении извещения о b партии
|
|
| 3 | переход | ○ | ||
| 4 | Разгружая регуляция | ○ | Установите положение установки и зафиксируйте его | |
| 5 | Условия оборудования поддерживая | ○ | ||
| 6 | Конструкция трубопровода для воздуха | ○ | Необходимо давление быть стабилизировано, и источник воздуха соотвествует уместные параметра | |
| 7 | Электрическая конструкция | ○ | Независимый переключатель мощности необходим, и регулятор силы добавлен в случае необходимости | |
| 8 |
Проводка
Воздух сверх |
○ | Независимый интерфейс источника переключателя воздуха и воздуха необходим | |
| 9 |
Вторичная проводка
Связывать проволокой за исключением вышеуказанного
Подготовка кабеля |
○ | Смолотая проводка проводника использована между машинами | |
| 10 |
Установка и отладка
Сила, обжатый воздух, материалы тюнера |
○ | ○ |
Партия a аранжирует уместных операторов, персонала обслуживания и технического персонала для того чтобы объединить с партией a
|
| 11 |
тренировка
поезд 11,1 персонал обозначенный партией a для того чтобы привестись в действие оборудование правильно и дело с общими отказами оборудования;
11,2 тренируя содержание включают знание обслуживания всех системы управления и механической системы и обеспечивают учебные материалы;
партия 11,3 a принесет все потери причиненные деятельностью оборудования персоналом не натренированным и не одобренным B. партии. |
○ | ○ | Партия a обозначит персонал который исправлен и ничем нельзя заменить по желанию; Партия b обеспечит 2 свободных возможности обучения и обязанности в третий раз: командировочные расходы. |
| 12 |
Статья конфиденциальности
каждая сторона 12,1 будет иметь обязательство держать конфиденциальный все технические данные и документы обеспеченными другой партией, и не будет передавать или не будет показывать их к любой третьей стороне в любом случае без разрешения другой партии;
партия 12,2 a предпринимает не скопировать такое оборудование в одиночку или любая другая третья сторона, в противном случае, она принесет все потери причиненные к B. партии. |
○ | ○ | |
| 13 |
Обновление продукта:
Сбор к развитию b партии техническому, модернизировать оборудования и улучшение представления, партия b будет ответственен за модернизировать по просьба партии a, и партия b только поручит цену преобразования;
|
○ | ○ | |
