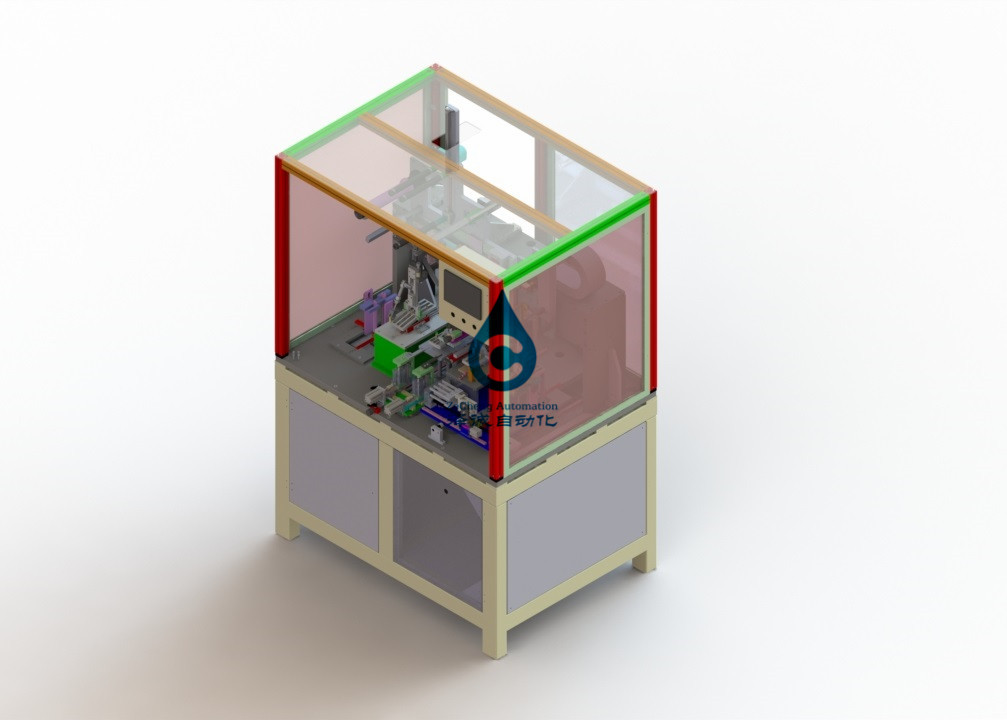

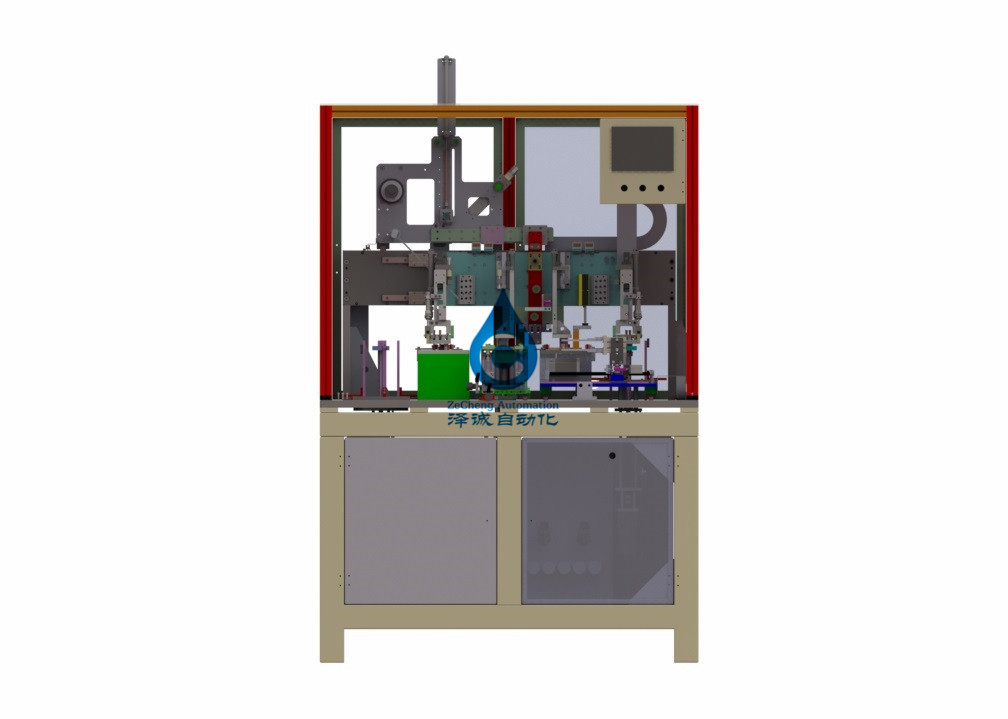

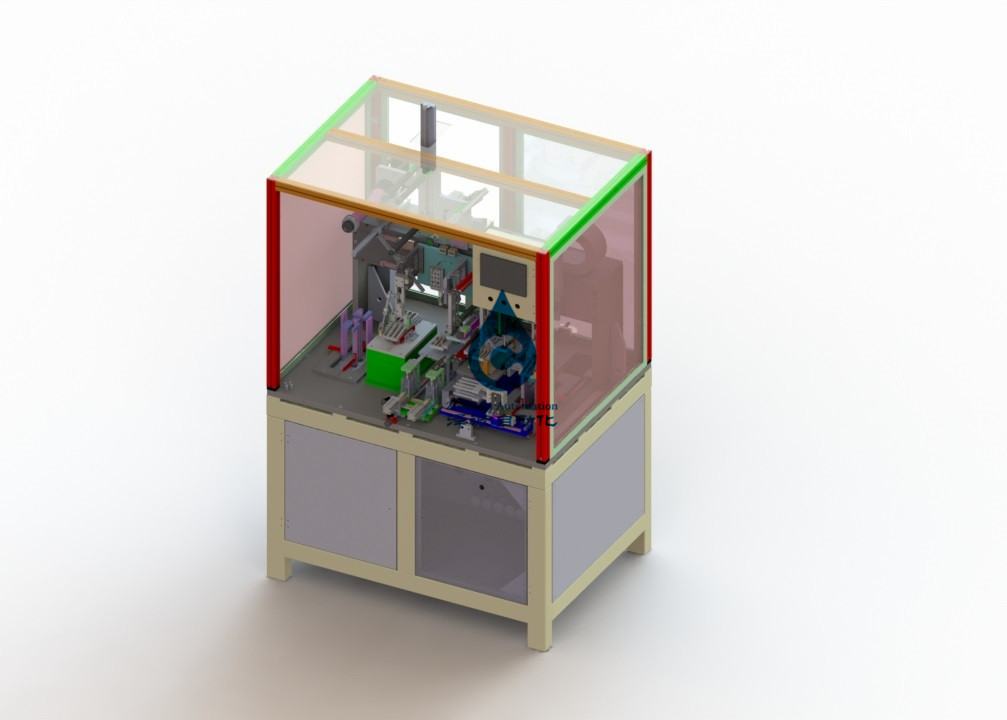

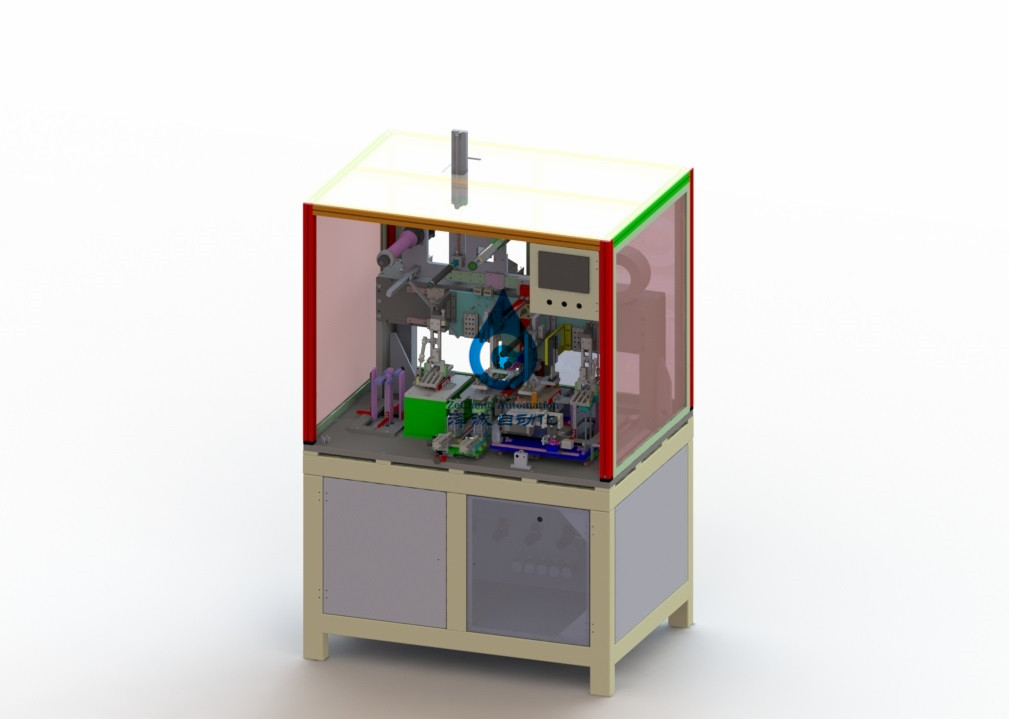

Semi автоматическая прокатывая система 50AH для батареи фосфорнокислого железа лития
Машина для производства бумажных ламинатов батареи силы полуавтоматная
1. Профиль
Это оборудование главным образом применимо к Z в форме процессу слоения батареи силы. Управление PID принято для того чтобы контролировать напряжение диафрагмы постоянн, а вторичный располагать принят для обеспечения точности слоения не позднее 0.5mm. Уникальный двух- механизм слоения CAM положения, быстрый ход, принятие слоения и одевать отдельный путь, эффектно улучшить стоить представление продукта.
Особенности:
1,1 PID использован для того чтобы контролировать напряжение диафрагмы постоянн
Мотор Dc использован для того чтобы собрать данные переданные потенциометром точности, и деятельность PID использована для того чтобы контролировать напряжение диафрагмы во время процесса качания.
высокая точность 1,2
Через вторичный располагать части поляка, гарантированы, что достигает точность части поляка в стоге 0.5mm.
1,3 штабелировать скорость: 1.2-1.5 куска/во-вторых
Мотор сервопривода использован для того чтобы управлять высасывателем для того чтобы двинуть быстро с боку на бок на след скольжения для lampling.
1,4 низкие производственные затраты
Прибор принимает отдельный метод слоения и шлихты. Прибор только делает слоение. После слоения, клетка принята вне вручную и клетка зажата для предотвращения освободить.
2. Образуйте
Состав показан ниже
|
НЕТ. |
Состав системы |
Системная конфигурация |
Количество |
|
1 |
Система шкафа |
|
1 набор |
|
|
Сваренная каркасная конструкция |
1 |
|
|
|
Субстрат (плакировка плиты) |
2 |
|
|
2 |
Система Subpositioning |
|
4 набора |
|
|
Кормить и располагающ механизм |
4 |
|
|
|
Цилиндр SMC - |
16 |
|
|
3 |
Заведения ящика |
|
4 набора |
|
|
Материальная коробка - Zecheng |
4 |
|
|
4 |
Механизм плиты поляка поднимаясь |
|
4 набора |
|
|
Мотор - Yamanashi |
4 |
|
|
|
Линейный проводник - верхний серебр |
8 |
|
|
|
Серебр крышки шарика |
4 |
|
|
5 |
Манипулятор поляка |
|
2 набора |
|
|
Stepper мотор |
2 |
|
|
|
Линейный проводник - верхний серебр |
4 |
|
|
|
Серебр крышки шарика |
2 |
|
|
6 |
Операционная система |
|
1 установило |
|
|
Экран касания - Kunlun Tongtai |
1 |
|
|
7 |
Система управления |
|
1 установило |
|
|
PLC, omron |
1 |
3. Спецификация оборудования
3,1 применимые объекты
1) Названный квадратный тип батарея иона Li (лития) вторичная
2) Материал: Составленный положительного электрода: Электрод батареи Al+ материальный отрицательный: Разделитель батареи Cu+ материальный: смола
|
Случай датчика машины проект |
ZSC01A |
||
|
материал спецификации |
Часть поляка |
Положительные длина/допуск (mm) |
105.5/0.3 |
|
Положительные ширина/допуск (mm) |
55/0.3 |
||
|
Отрицательные длина/допуск (mm) |
107.5/0.3 |
||
|
Отрицательные ширина/допуск (mm) |
57/0.3 |
||
|
Положительная толщина (mm) |
0.120-0.205 |
||
|
Отрицательная толщина (mm) |
0.090-0.150 |
||
|
Диафрагма |
Ширина (mm) |
109 положительных величин (3-5) mm |
|
|
Толщина (m) |
20-40 |
||
|
Максимальный внешний диаметр (mm) |
Phi 250 |
||
|
Диаметр бумажной трубки внутренний (mm) |
3" |
||
|
Заканчивая путь |
Ручной клея метод |
||
3) Размер батареи
|
модель |
Ширина клетки w (mm) |
L длина клетки (mm) |
Толщина клетки h (mm) |
|
ZSC01A |
57 |
107,5 |
5 |
Диаграмма размер 5)
|
Данные по проекта |
a |
b |
c |
d |
e |
|
Положительная плита |
|
|
|
|
|
|
Часть катода |
|
|
|
|
|
ZSC01A
3,2 технические параметры оборудования
|
Спецификации машины проект |
ZSC01A |
|
|
Технические параметры
|
Скорость слоения (слоение S/) |
1.2-1.5 |
|
Точность юстировки между плитой и диафрагмой |
Разбивочное отступление чем 0.5mm (продольный) |
|
|
Точность выравнивания диафрагмы |
Отступление выравнивания конца чем 0.5mm |
|
|
Одиночная точность юстировки части |
+/- 0,2 mm; |
|
|
Точность юстировки всей плиты |
+/- 0,5 mm |
|
|
Регулируемый ряд ширины приспособления |
±10mm (регулируемое) |
|
|
Вспомогательное время (s) |
15 до 25 |
|
|
Рабочее временя части поляка загрузки раз (h) |
0,5 |
|
|
Номер прокатанный |
Может быть набор |
|
|
Автоматический прикрывать |
Транспортер идет вне |
|
|
Прокатанный путь |
Мотор сервопривода Ac |
|
|
Адсорбция вакуума |
Особенный высасыватель вакуума |
|
|
Полная сила (KW) |
6,3 |
|
|
Нормальная работая сила (KW) |
5 |
|
спецификации 4.Mechanical
машина 4,1 слоений
Прибор принимает принцип буферизации воздушного давления и буферизации весны. По мере того как число повышений слоев батареи, прибор постепенно тонет, и положение слоения всегда поддержано в том самом месте. Поверхность плиты поляка специально обработана, и не повреждены плита и диафрагма поляка.
4,2 штабелируя система движения платформы
Механизм принимает мотор сервопривода для того чтобы управлять точным винтом шарика для того чтобы двинуть быстро и точность положения надежна.
4,3 материальные компоненты коробки
Высококачественный материал алюминиевого сплава, поверхность после специального обращения, ровное сопротивление носки, отсутствие носка и отход. В то же время, обе стороны материальной коробки принять путь дуть воздух и вакуумировать, для того чтобы высосать пыль прочь, в то же время, для обеспечения что часть поляка не поглотит явление больше чем one piece когда она будет высосана вверх высасывателем вакуума.
4,4 собрание высасывателя вакуума
Особенный высасыватель вакуума использован для того чтобы адсорбировать плиту поляка на несколько точек для обеспечения что плита поляка не обрушится. От материальной коробки всасывание можно сложить для предотвращения адсорбции множественных поляков.
4,5 система плиты поляка автоматическая поднимаясь
Часть поляка поднята домкратом вверх точным винтом руководства управляемым путем шагая мотор для обеспечения что часть поляка всегда на такой же высоте.
4,6 система позиционирования плиты поляка
Механизм CAM использован точно для того чтобы расположить плиту поляка. После изменения модели, вам только нужно отрегулировать положение блока предела
4,7 система манипулятора слоения
Механизм CAM использован для того чтобы управлять 4 наборами компонентов высасывателя, и слоение и располагать схватывать унесены одновременно.
4,8 операционная система
Его можно эксплуатировать с экраном касания. Однако, аварийная остановка, переключатель мощности трудный переключатель.
пульт управления 4,9
Машина независимо установлена с электрической доской, внутренним переключателем утечки, стабильностью DC электропитанием и другими компонентами цепи силы, контролем с PLC, реле, механизмами управления мотора. Связь со снаружи будет налажена посредством соединителя и пефорирован терминал station.PLC принимает потолок OMRON.The силового кабеля. Кабели и воздуховоды между другим оборудованием будут связаны проволокой и будут пущены по трубам на нижней части.
средство 5.Energy
Пожалуйста обеспечьте следующие средства массовой информации энергии
10,1 электропитание
1. Напряжение тока AC220V± 10% в изменении одиночной фазы мгновенном под 0.5s
2. Частота: 50Hz±1Hz
3) Емкость: 5kVA 220V
10,2 воздух
1) Давление 0.5mpa 5kGF/Cm2
2. Емкость 401/min
10,3 вакуум
Ваша компания обеспечивает источник вакуума (или оборудование используя генератор вакуума).
условия 6.Environmental
Прибор может работать без барьеров под следующими условиями окружающей среды.
Рабочая температура: 5-35℃
Температура хранения: 0-40℃
Влажность 30-80% но не должна оросить.
Содержать газ соли, коррозионный газ токсического газа.
Пыль должна не иметь никакую проводную пыль.
Магнитная граница не повлияет на магнитную границу прибора
Вибрация должна не иметь никакой удар и чувствовать вибрацию.
