Поляка машины слоения высокой эффективности детектор автоматического качественный гарантия 1 года
1. Требования к дизайна качественной машины осмотра для электрода батареи:
1.1. Основанный на качественных требованиях к осмотра спеченной плиты электрода батареи обеспеченной клиентом электропитания changhong Сычуань, это оборудование конструирует и изготовляет машину осмотра плиты электрода батареи. Путем использование принципа воображения CCD, выбраны плиты электрода с порошком, царапина, отказ, забор и другие проблемы качества поверхности и квалифицированные продукты собраны в материальную коробку.
2. Основная конфигурация оборудования
| Серийный номер | Состав системы | Системная конфигурация | Номер |
| 1 | Система шкафа | Компоненты шкафа | 2 |
| Базовая платина | 2 | ||
| 2 | Питаясь система | Компоненты ящика | 4 |
| Собрание Джек - мотор | 1 | ||
| Компонент щетки | 1 | ||
| Датчик | 2 | ||
| цилиндр | 1 | ||
| 3 | Система чашки всасывания станции 4 | Мотор сервопривода | 1 |
| Компоненты цыпленка | 4 | ||
| Splitter CAM | 1 | ||
| Клапан положения 4 роторный | 1 | ||
| Назад к таблице | 1 | ||
| 4 |
Система обнаружения CCD
|
CCD | 2 |
| stents | 2 | ||
| Источник света | 2 | ||
| 5 |
Система конвейерной ленты
|
Располагать приспособление | 12 |
| Конвейерная лента | 1 | ||
| соединение | 1 | ||
| Подвергли механической обработке часть | 1 установило | ||
| Stepper мотор | 1 | ||
| 6 | Прикрывать систему собрания | Компоненты ящика | 4 |
| Собрание Джек - мотор | 1 | ||
| Компонент щетки | 1 | ||
| Датчик | 2 | ||
| цилиндр | 1 | ||
| 7 |
Прикрывать систему манипулятора
|
Мотор сервопривода | 2 |
| соединение | 2 | ||
| Линейный проводник | 4 | ||
| Чашки всасывания вакуума | 8 | ||
| Винт шарика | 2 | ||
| цилиндр | 2 | ||
| 8 | Электрическая система | PLC | 1 |
| расширение | 2 | ||
| Экран касания | 1 | ||
| Электрические детали | Одна серия | ||
| Компьютер | 1 установило | ||
| 9 | Программная система | Программное обеспечение обработки изображений | 1 |
| Системное программное обеспечение хранения базы данных | 1 |
3. Параметры оборудования технические
| Спецификации машины проектируют | ZCCF02A |
| вакуум | ≤-88KPa |
| Полная сила (kw) | AC220V, 50HZ 3KW |
| Нормальная работая сила (kw) | AC220V, 50HZ 2KW |
| Вес | 1.5T |
| Тариф вращения прибора | 95% |
| Тариф пропуска оборудования | 98% |

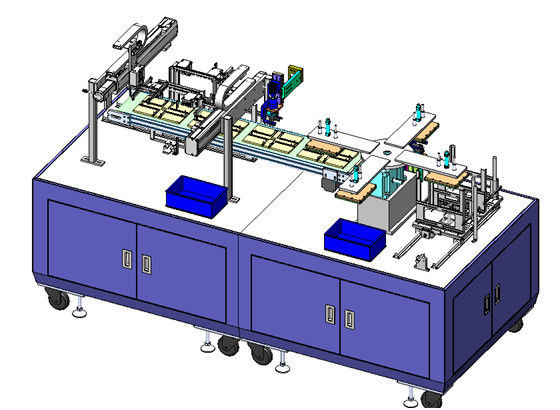

4. Основные части оборудования
Это оборудование главным образом ИСПОЛЬЗУЕТ принцип воображения CCD для того чтобы принять фото на поверхности поляка, и сравнивает его со стандартным поляком для того чтобы судить квалифицировано ли оно или нет. Когда никакой поляк, материальную коробку можно автоматически переключить. Манипулятор сосет вверх лист поляка от материальной коробки и поворачивает его 90 градусов. CCD обнаруживает дно листа поляка и поворачивает его 90 градусов. Квалифицированные продукты продолжаются двинуть на конвейерную ленту к вышеуказанной станции обнаружения, после обнаружения автоматически отправленного в discharging станцию, квалифицированные продукты в материальную коробку, неправомочные продукты в ненужную коробку.
система 4,1 кадров: квадратная заварка пропуска 4080 принята, которая тверда и надежна, и возникновение уплотнения металлического листа может эффектно предотвратить пыль от входа.
4,2 питаясь и discharging система: принята всеобщая материальная коробка машины для производства бумажных ламинатов и сортируя машины, и 2 станции обменяны для того чтобы осуществить непрерывное производство. Материальный датчик оборудован на дне материальной коробки автоматически для того чтобы потревожить и автоматически переключить материальная коробка.
4.4. Роторная питаясь система манипулятора: точный рассекатель CAM использован для вращения 4 положений, 1 части поляка питаясь, обнаружения положения CCD 2 положений, 3 положения квалифицировал продукты положен в приспособление конвейерной ленты, 4 положения неправомочные продукты положены в коробку утиля.
5. Экологические требования
Пожалуйста обеспечьте следующее средство энергии
5,1 электропитание
5.1.1 напряжение тока AC220V± 10%
5.1.2 частоты 50 hz + 1 hz
5.2. Температура: 5-35℃
Температура хранения: 0-40℃
5.3. Источник воздуха: 0.4-0.6mpa
5,4 влажность 30-80% но не должна оросить.
5,5 там никакие коррозионный газ, жидкость или взрывчатый газ на месте
5,6 требования к цвета оборудования: согласно плите цвета или номеру цвета поданным партией a, компьютер бел.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Zh
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
