Нагружать обнаружения CCD сварочного оборудования лазера плиты передачи автоматические и разгружать
функция и введение 3,1 приборов
Прибор сварил связывающую часть и обложку в одно склеенной заваркой лазера, и автоматически отрезать материал. Со следующими функциями: автоматические загрузка и разгружать, выгравированный обложкой двухмерный код, код сканирования обложки, собрание обложки и части соединения и заварка лазера, обнаружение CCD чистка места, сваривать, прилипатель положения изделия при сварке обложки и части соединения и обнаружение, складчатость клетки, сальто клетки, функция вязки клетки.
3,3 главных модуля и функциональных требования
Основные функциональные технические требования
Батареи кормить 1 гибкий дизайн манипулятора, интерфейс продукта принимают неметаллический материал, совсем оборудованный с корреляцией (или отражением) имеют материальный датчик обнаружения, манипулятор запрещены в зонах как непосредственный контакт с материалом металла пользы продукта, обеспечивают что батареи не переносят, в процессе передачи оборудованы с типом клапаном давления соленоида, продукты гарантии не падают когда терял силу без электричества, повторяют точность деятельности +/- 0,05 mm или более менее.
Проверите входящее направление батареи.
3. Двигающие части провода сделаны из высокого гибкого гибкого гибкого провода мульти-ядра.
Во время процесса передачи, клетка будет перенесена под защитой приспособления, и относительное смещение между клеткой и приспособлением не произойдет. Число времен клетка уловлена в машине не должно быть больше чем 4 (исключая числа времен клетка идет в и из машины).
Обложка кормить 1 материальный интерфейс плиты и оборудования имеет дизайн backstop.
2. Гибкий дизайн манипулятора, оно запрещено для использования материалов металла сразу в частях как манипулятор в контакте с продуктом. Контакт с крышей насколько возможно для использования дизайна избегания.
1. Если код qr на обложке, то она использована для материального traceability. После того как просмотрен и нагружен материал, крышка батареи лазер закодировала. Если вы не принимаете сразу, то выгравируйте код.
2. Лазер кодируя машину был использован для того чтобы закодировать обложку столбца поляка, и кодируя влияние было подтвержено посредством чтения кода. Оборудование читает и определяет код qr после того как код напечатан, и связывает данные по собрания столбца серии и поляка обложки.
3 - сдержал с механизмом удаления пыли.
4. Показатель успеха автоматического чтения выгравированного верхнего кода штриховой маркировки ≥99.9%.
Положение и размер 5 дворов будут чертежи обеспеченные покупателем.
номер 6 серий кода n можно автоматически увеличить, время/дата можно автоматически изменить, код штриховой маркировки можно прыгнуть с характером, и изменением в то же время.
В процессе кода 7n, должно быть никакие анормалные проблемы как рост или уменшение кода веса и номера, и программное обеспечение должно быть обеспечены, что предотвратило возникновение кода веса.
8. Положение наружной крышки фокусирующего винта оборудовано с масштабом масштаба (0.1mm) для того чтобы облегчить быстрый и количественный фокусировать.
9. Ipc соединен с оружием кода для того чтобы просмотреть код на обложке кодировщика (включая входящий код штриховой маркировки и код штриховой маркировки компании). Программное обеспечение кода просматривая должно иметь функцию двойного анти--тяжелого кода и может быть загружано к системе.
Наружная поверхность обложки использована как ссылка для избежания анормалный defocusing должный к разнице в толщины входящих материалов.
Датчик цвета использован для того чтобы обнаружить направление нажимной накладки и положительного и отрицательного поляка перед заваркой лазера.
заварка лазера 2 для встречи напряжения > 200N (силы ножниц). Метки заварки лазера после срывая прилипания, не могут произвести сваривая пункт взрыва, заварку и другую плохую заварку, за исключением загрязнения или деформации входящих материалов.
3. Сваривая удаление пыли положения коаксиальное, скорость ветра ≥15m/s.
4 во время сваривая процесса, батарея будут защищены в целом, и сваривая шлак не брызнет на поверхности батареи и обложки. (см. следующие инструкции для детального плана предохранения от пыли), сваривая область будет dedusted, и сваривая шлак эффектно будет поглощен. Части с распыливают сваривая шлак прикрепленный в оборудовать или защитный чехол также эффектно будет dedusted.
Зажимая механизм обеспечит что переходник в плотном контакте с нажимной накладкой перед сваривать для избежания виртуальной заварки.
Сила сварочного аппарата лазера 4000W или над непрерывным лазером волокна, и разрешение дисплея силы 1W.
Фокусное расстояние головы лазера можно показать и отрегулировать цифров, с рядом -5.0~+5.0mm, и точностью ≤0.05mm регулировки. Направление фокусного расстояния имеет масштаб/шкалу с точностью масштаба 0.1mm, для проверки defocusing
Сваривая параметры должны быть визуализированы, traceable и связаны с кодом штриховой маркировки обложки.
Workpiece неподвижн, и движения системы головы лазера вдоль осей x, y и z. Повторенная располагая точность ≤±0.05mm.
Со сваривая блоком для хранения параметра, удобно быстро вызвать параметры различных продуктов или отрегулировать и сохранить параметры процесса. Необходимо, что будет количество хранения группами ≥5.
11. Заварка будет основана на внутренней поверхности столбца поляка обложки, для избежания анормалный defocusing должный к разнице в толщины входящих материалов, приводящ в плохой заварке. В то же время, необходима, что контролирует функция измерения расстояния изменение фокусного расстояния.
Длина стекловолокна не превышает 20 метров.
Прорезинивать модуль
1. После завершения заварки лазера, приложите 1 часть высокотемпературной защитной ленты к положительным и отрицательным пятнам заварки лазера соответственно; После того как ядр закрыто, лента наклеена на кабеле и стороне клетки
Слипчивые инструменты будут сделаны особенного материала анти--ручки или других методов анти--ручки.
Длину и положение клейкой ленты можно отрегулировать; Слипчивое положение симметрично к центру зоны метки сварки, и отступление точности слипчивого положения ±0.5mm.
4. Свяжите 2 стороны и дно тесьмой батареи после скреплять, и наклейте количество и положение ленты согласно требованиям к клиента.
5. Вакуумируйте функцию обнаружения и раннего предупреждения неполноценной резины
Датчик цвета должен быть использован для того чтобы обнаружить попадает без вести ли прилипатель.
7. Деятельность слипчивого механизма стабилизирована и надежна, и слипчивый выход ≥99.5% для обеспечения что неполноценные продукты не позволены пропустить в следующий процесс.
стоп 8 для резиновой изменяя функции ≤2min, показатель успеха резинового изменения 100%.
После складчатости и сливать волочение поляка модуля 1 гнет, столбец и соединяющая накладка поляка не превысят край обложки, и гнуть не повредит столбец поляка, волочение поляка, сваривая пятно и другие части
приполюсное ухо 2 вытягивая и срывая не позволено в процессе ядр-заключительного.
После того как ядр закрыто, будут склеены обе стороны и дно и слипчивое обнаружение будет проведено.
Механизм нажимной накладки питаясь главным образом включает питаясь тележку, поднос нажимной накладки, механизм паллета поднимаясь, пустой передаточный механизм подноса, манипулятора портала питаясь. Главное осуществление нажимной накладки после материала будет вручную распаковать нажимную накладку в поднос, через тележку к уровню питаясь механизма питаясь, манипулятор автоматически примет нажимную накладку, пустую заднюю часть подноса к тележке, положило полную плиту после тележки вручную будет вытягивано прочь.
Кодировщик главным образом составлен кодировщика, механизма регулирования внешнеторгового и платежного баланса кодировщика, механизма удаления пыли, струбцины крышки и роторного цилиндра. Он главным образом осуществляет двухмерную гравировку кода на цилиндре поляка нажимной накладки, и после этого после того как код выгравирован, код после этого просмотрен для того чтобы связать информацию нажимной накладки к двухмерному коду, и двухмерные данные по кода загружаны к системе для легких записи и чтения; Пыль от кодируя процесса собрана системой удаления пыли.
Вторичный располагая механизм электрической клетки главным образом составлен кронштейна и, который 3-встали на сторону регулируя механизма. Он главным образом осуществляет регулировку расстояния между электрическими клетками завершенными ультразвуковой заваркой для того чтобы соотвествовать расстояния для заварки крепежной плиты. Короткая сторона электрических клеток обращена и выровняна в центре через цилиндр. Направление длины основано на располагая ссылке приполюсного положения конца уха, и другая сторона цилиндра отрегулирована для того чтобы соотвествовать для расстояния между электрическими клетками.

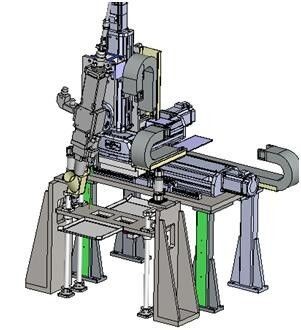

сваривая станция 3.3.4
Сваривая станция главным образом составлена сваривать триаксиальный линейный модуль, соединение сваривать лазера, коаксиальную трубу курения и сплющивать механизм защиты. Она главным образом осуществляет заварку лазера переходника. За сплющивая механизм до сваривать компакты переходник и нажимная накладка, управляют сваривая соединением для того чтобы двинуть через триаксиальный линейный модуль, и система удаления пыли одновременно курят и удаление пыли через коаксиальную трубу курения. Специфические измерения предохранения от удаления пыли следующим образом:
Механизм давления близко приспосабливает переходник с поверхностью цилиндра обложки через нажимную накладку, и гидростатический напор нажимной накладки имеет механизм весны гибкий, так, что положительный и отрицательный переходник и столбец поляка можно обжать даже если они нет в плоскости такое же. Сваривая экран заключает сваривая совместную зону движения и покрывает поверхность клетки. Сваривая шлак и распылить произведенный в сваривая процессе отделен от клетки и обложки для предотвращения шлака и распыливает от падать вне.
Трубы удаления пыли на обоих концах сваривая плиты прессы, которые соединены с очистителем дыма. Сваривая голова также оборудована с коаксиальной трубой курения. В сваривая процессе, 3 трубы курения использованы для того чтобы извлечь пыль и дым в то же время для обеспечения что сваривая шлак и дым можно извлечь во времени.
Обязательство сотрудничества
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Zh
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
