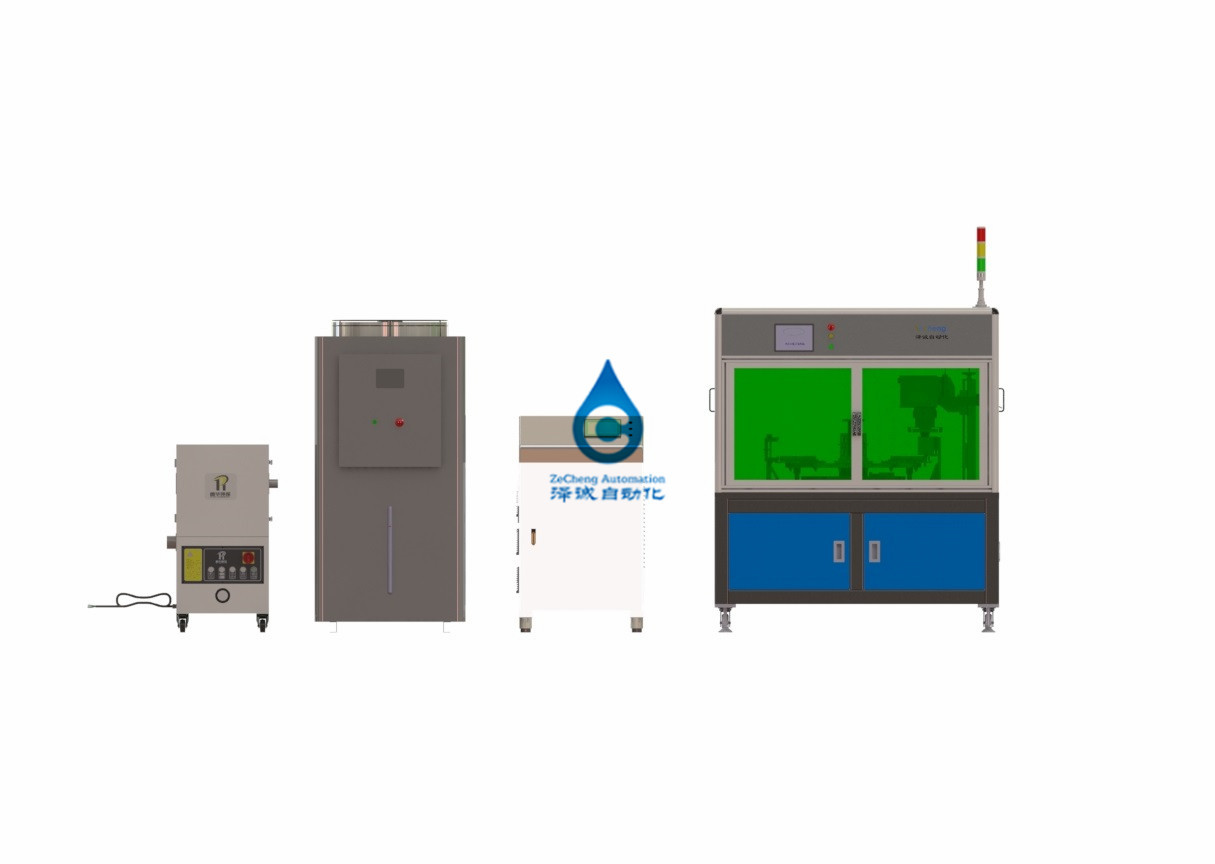

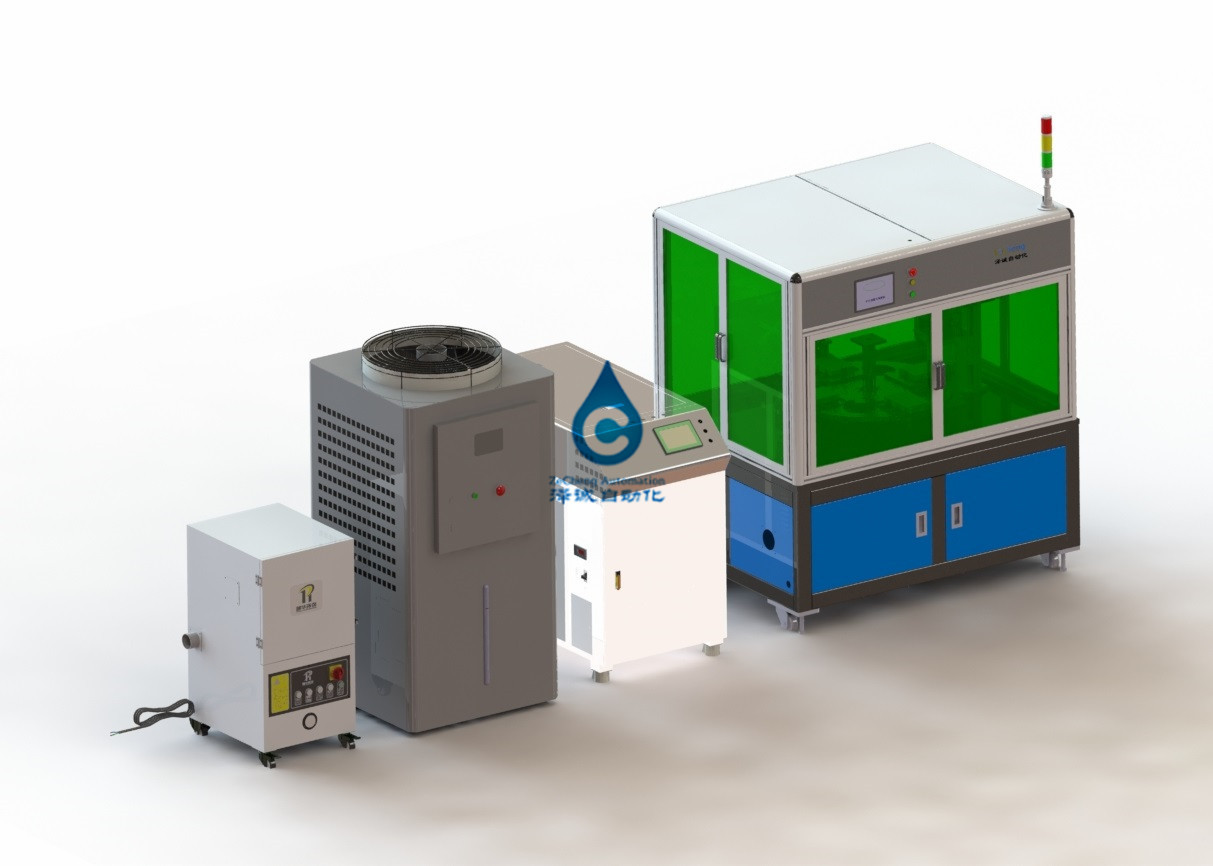

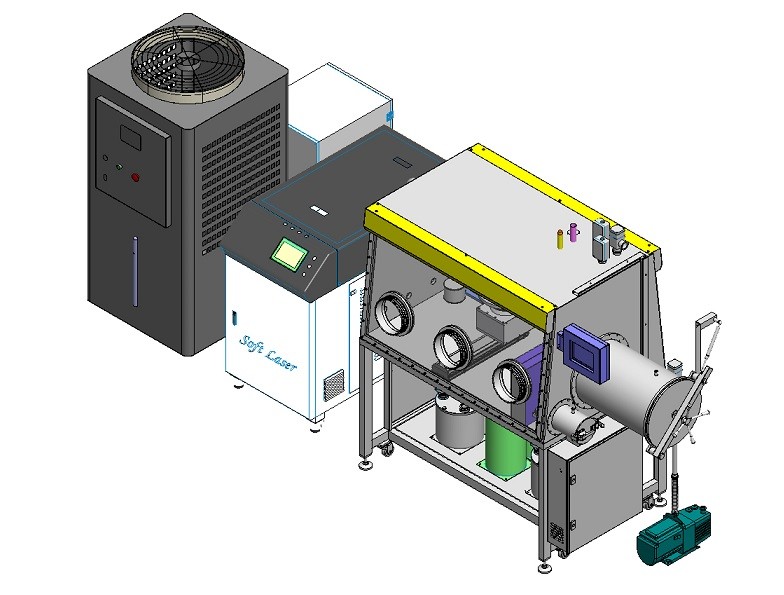

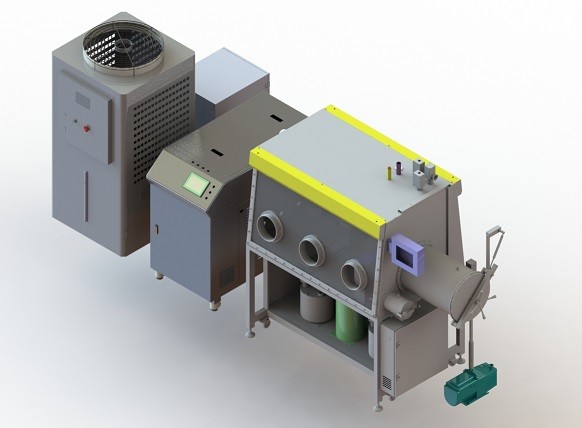

AC380V Однофазный IP55 Электрический аккумуляторный стержень Лазерный сварочный аппарат
Лазерный сварочный аппарат Лазерный сварочный аппарат для столбов с электрическим сердечником
1, введение оборудования
Оборудование в основном используется для лазерной сварки полюсной колонны цинково-никелевого элемента, соответственно, для достижения зажима позиционирования сердечника, лазерной сварки полюсного элемента сердечника, формирования полярного уха сердечника, испытания сердечника на короткое замыкание и другие процессы.
2, оборудование может адаптироваться к поступающим материалам и спецификациям продукции.
2.1.Адаптация к характеристикам батареи
2.1.1.100AH Аккумуляторная одноэлементная микросхема с отрицательным полюсом 21 шт., Положительный полюс 20 шт., Всего 2 монолитных полюсных элемента шириной 68 мм, высотой 100 мм
| Элемент | Диапазон (мм) | |
| Толщина (ч) | 75 | |
| Ширина (Ш) | 176,5 | |
| Длина (л) | 121 |
Продукт для приемочных испытаний: квадратная цинково-никелевая батарея 100 Ач
| Элемент | Диапазон (мм) | |
| Толщина (Т) | 75 | |
| Ширина (Ш) | 176,5 | |
| Длина (л) | 121 |
2.1.2.Диаграмма размера плиты
Фигура положительной пластины Фигура катода
2.2, эффект сварки;
3 Технические параметры оборудования
3.1, общая мощность:≤15кВт;
3.2, источник питания: AC380 В ± 10% 50 Гц, трехфазная пятипроводная система;
3.3, Сжатый воздух: давление ≥ 0,5 МПа, расход ≥ 12 м³/ч;
3.4, источник вакуума: ≤-90 кПа (предоставляется Стороной А), всасывание ≥18 м³/ч;
3.5, Вес оборудования: ≤1,5 тонны. Требования к нагрузке на грунт: 650 кг/м²;
3.6, Азот: давление≥0,5 МПа, <0,2 м³/ч,
3.7.Размеры: (длина) 4620* (ширина) 1500* (высота) 2000;(только для справки, в основном в натуральной форме);
3.8, эффективность оборудования ≥ 5PPM (эффективность работы оборудования, исключая другие факторы, выживаемость оборудования ≥ 99%, выход продукта ≥ 98%;
3.9 мощность лазера: 4000 Вт, многорежимный
4. Введение в функцию
4.1.Механизм формирования лазерной сварки ушей
Конструкция поворотного стола с 4 станциями, 1 станция загрузки, позиционирования, зажима, 2 станции прессования вакуумной лазерной сварки, 3 станции формирования формы сварки, 4 станции испытания на короткое замыкание.
4.2 Позиционирование материала на ячейке
Пневматический цилиндр и пружинная конструкция используются для затягивания крепления, ослабления позиционирования и повышения точности работы каждой станции на поворотном столе.
4.3 Лазерная сварка уха Polar
4.3.1 Компактная сборка лазерной сварки: когда электрический сердечник переносится на станцию лазерной сварки на поворотном столе, нажмите на цилиндр сжатия и прижмите полюсное ушко электрического сердечника к полюсной колонне, чтобы убедиться, что полюсное ухо не ослаблено во время лазерной сварки.
4.3.2 Компоненты для лазерной сварки:
Лазерный хост: Лазерный хост состоит из лазера, устройства водяного охлаждения, сварочной головки.
Лазер: Лазер принимает внутреннийЧуансиньволоконный лазер непрерывного действия.Основные технические параметры см. в следующей таблице.
Кулер:принять высокоточный двойной охладитель теплой воды
Основные технические параметры см. в следующей таблице.
| Параметры товара | Типичные значения |
| Холодопроизводительность | 5кВт |
| Объем бака | 100л |
| Хладагент | Р22 |
| Диапазон регулирования температуры | Лазерная 22±1℃, оптическая 27±1℃ |
| Функция будильника | Уровень воды, низкая температура, высокая температура, перегрузка и т. д. |
| Номинальная мощность |
AC380V±10%, 50Гц, 3P+N+PE Номинальная мощность: 3 кВт, номинальный ток: 10 А |
| Требования к окружающей среде | Температура 5-45℃, влажность 10-90% |
4.3.3 Вакуумная система:
Система очистки дыма
Для своевременного и эффективного поглощения сварочного дыма, поддержания чистоты сварочного рабочего пространства и предотвращения влияния дыма на качество сварки оборудование оснащено очистителем дыма.
Очиститель дыма и пыли в основном состоит из дымящейся горловины, транспортной трубы, колесного вентилятора, сетчатого фильтра и очищенного хлопка.
Основные технические параметры дымопылеочистителя приведены в таблице ниже.
| Параметры товара | Типичные значения |
| Максимальный объем воздуха | 318 м³/ч |
| Самое большое давление ветра | 290 мбар |
| Шум | ≤50 дБ |
| Фильтрующий материал | ПТФЭ |
| Область фильтра | 9㎡ |
| Точность фильтрации | 0,3-1 мкм |
| Эффективность фильтрации | 99% |
| Диаметр воздухозаборника | Внешний диаметр Ø50мм |
| Способ очистки от сажи | Автоматическая очистка от пыли + сбор пыли в ящиках |
| Емкость пылесборника | 20л |
| Степень защиты | IP55 |
| Масса | 180 кг |
| Размер | 650В×650Г×1419В(мм) |
|
Требования к источнику питания
|
AC380V, 50 Гц. Номинальная мощность 4 кВт Номинальный ток 10А, разводка 3P+N+PE |
| Требования к окружающей среде | температура 5-45 ℃;влажность 10-90% |
5. Условия использования продукта
5.1 Сжатый воздух: 0,4-0,6 МПа;Трафик: 15 л/мин
5.2 электропитание: AC380V однофазный;Малые колебания напряжения ±10%;
5.3 относительная влажность: 30-55%HR;
5.4 Отсутствие агрессивных газов, жидкостей или взрывоопасных газов на месте.
1. Случайные вложения
Пожалуйста, обратитесь к следующей таблице для случайных вложений (для каждого набора)
| Имя | Спецификация/спецификация | количество | |
| Документ | Руководство по эксплуатации оборудования | 1 | |
| Свидетельство о допущении | 1 | ||
| Гарантийный талон | 1 | ||
| Товарная накладная | тройной экземпляр | 3 | |
| Инструмент | шкаф для инструментов | 1 | |
| Инструменты обслуживания | Внутренний шестигранный ключ | 1 комплект | |
2. Марки основных компонентов
| Наименование товара | Бренд |
| Кнопочный переключатель | Шнайдер |
| Автоматический выключатель | Шнайдер |
| Контактор переменного тока | Шнайдер |
| Реле | омрон |
| Импульсный источник питания | Мин утка |
| Датчик | омрон/панасоник |
| Серводвигатель и привод | панасоник |
| Пневматические компоненты | SMC/AIRTEC |
| Направляющая, ползунок, винтовой стержень | HWIN |
| Несущий | НСК |
| ПЛК | панасоник / омрон |
| Сенсорный экран | Wilen, Управление дисплеем, |
3. Критерии приемлемости
Приемка оборудования делится на предварительную и окончательную приемку.
1) Предварительная приемка: Предварительная приемка проводится в компании Стороны Б, и Сторона А направляет персонал и персонал стороны Б для подтверждения состава оборудования, внешнего вида, функций и соответствующих параметров.Оборудование сваривает 3 образца непрерывно, время простоя по материальным причинам не учитывается.В ходе эксплуатации были исследованы высокая производительность, функционирование и технические параметры оборудования.
2) Окончательная приемка: Окончательная приемка осуществляется компанией Стороны А.Оборудование должно быть доставлено в мастерскую Стороны А и должно быть проверено и принято после установки и отладки.Оборудование непрерывно сваривает 10 образцов, время простоя по материалу не учитывается.В ходе эксплуатации были исследованы высокая производительность, функционирование и технические параметры оборудования.Если во время приемочного контроля возникают какие-либо проблемы с оборудованием, Сторона Б должна, в соответствии с требованиями Стороны А, переоборудовать оборудование в кратчайшие сроки.
3) Дополнительное пояснение: В течение одного месяца после ввода оборудования в эксплуатацию, если сторона А не осуществляет опытное производство и приемку из-за недостаточной подготовки материалов или вспомогательного оборудования или несоответствия требованиям технической спецификации, оборудование считается прошедшим приемочный контроль.
4. План тренировок
Сторона B несет ответственность за организацию профессиональных инженеров для проведения профессионального обучения 1-3 пользователей и обслуживающего персонала после отладки оборудования стороны A.Содержание обучения следующее:
1) Разбираться в функциональных модулях всего оборудования
2) Рабочие процедуры и меры предосторожности для надлежащего использования оборудования
3) Пример программы устройства и описание программирования
4) Знание сварочной защиты
5) Принцип и технология сварки
6) Инструкции по обслуживанию оборудования
Позиции, не указанные в таблице, считаются выходящими за рамки производства и исполнения Поставщиком.
| Проект | Поставщик | Покупатель | Примечание |
| Дизайн и производство | ● | ||
| Упаковка и транспортировка | ● | ||
| Обработка и распаковка | ● | ||
| На заводе передача | ● | ||
| Водоснабжение, электроснабжение и газоснабжение | ● | К соответствующему положению оборудования | |
| Экологический фундамент | ● | ||
| Подготовка материала | ● | ||
| Установка и отладка | ● | ||
| Пробный запуск | ● | ● |
План ввода в эксплуатацию на площадке относится к процессу установки оборудования, ввода в эксплуатацию и обучения, выполненных инженером по оборудованию на площадке пользователя.
| Проект | Время |
| Направить распаковку и транспортировку оборудования в указанное место | 2 часа |
| Проверка качества оборудования и подготовка воды и электричества | 2 часа |
| Подготовка поступающего материала и отладка процесса | 4 часа |
| Пробное производство образцов и оптимизация процесса | 8 часов |
| Мелкосерийное производство | 8 часов |
| Обучение работе и процессу | 4 часа |
| Компьютерная инструкция | 4 часа |
| Переподготовка по эксплуатации и процессу | 4 часа |
| Ежедневное техническое обслуживание и уход за оборудованием | 4 часа |
1) Поставщик должен предоставить оборудование в соответствии с контрактом, техническим соглашением, проектными чертежами, подтвержденными обеими сторонами, или другими технологическими или техническими требованиями, подтвержденными обеими сторонами.
2) В течение гарантийного срока, если покупателю необходимо отремонтировать или заменить оборудование из-за неправильного использования, несанкционированного изменения оборудования, дополнительного подключения или ошибки оператора и т. д., взимается только стоимость устройства и стоимость работ.
3) Поставщик несет ответственность за проблемы с качеством оборудования по настоящему Договору в процессе изготовления, упаковки, транспортировки, монтажа и наладки.
4) Гарантийный срок всей машины составляет 12 месяцев (если не указано иное) с даты, когда все оборудование проверено и квалифицировано.В течение гарантийного срока поставщик бесплатно обеспечивает техническое обслуживание оборудования и замену запасных частей (кроме расходных материалов, таких как оптические линзы), а также дает ответ владельцу в течение 2 часов после получения сервисного уведомления (факс или письмо);Если Заявитель не может решить проблему самостоятельно, персонал поставщика должен выехать на объект покупателя для ремонта в течение 24 часов.
5) Поставщик обязан провести комплексный функциональный ремонт и техническое обслуживание оборудования за один месяц до истечения гарантийного срока качества.
6) По истечении гарантийного срока цена поставки запасных частей и стоимость обслуживания экспортируемых запасных частей должны соответствовать стандарту минимальной оплаты.
7) По истечении гарантийного срока, если неисправность оборудования не может быть устранена Заявителем, поставщик должен своевременно направить профессиональный персонал для ремонта и взимать только плату за стоимость.
8) По истечении гарантийного срока, если цена на аксессуары и расходы на техническое обслуживание намеренно завышены, покупатели имеют право на защиту своих законных прав.
9) Должна быть укомплектована трубная цепь самого оборудования, а также необходимые кронштейны или элементы платформы.Если есть какие-либо особые требования, пожалуйста, сообщите об этом заказчику в письменной форме (или по почте) заранее.
10) Само оборудование нуждается во всех материалах, аксессуарах или других предметах, предоставленных Заявителем, о чем Заявитель должен быть уведомлен в письменной форме (или по почте) заранее.
11) Обо всех ввозимых и вывозимых материалах или погрузке и разгрузке оборудования Заявитель должен быть уведомлен в письменной форме (или по почте) заранее.
12) Основные части и узлы долгосрочного запаса оборудования поставщика.
13) Поставщик должен предоставить запасные части, необходимые для пожизненного технического обслуживания, по низкой цене (по сравнению с рыночной ценой).
14) В случае остановки производства запасных частей: поставщик заранее уведомляет Заявителя о плане остановки производства, чтобы у Заявителя было достаточно времени для закупки необходимых запасных частей;Поставщик бесплатно предоставляет покупателю чертежи запасных частей, спецификации и т. д.
15) Поставщик должен бесплатно предоставлять технические консультации по технологии оборудования и другим аспектам в течение длительного времени, а также помогать в исследованиях и разработках новых технологий.
