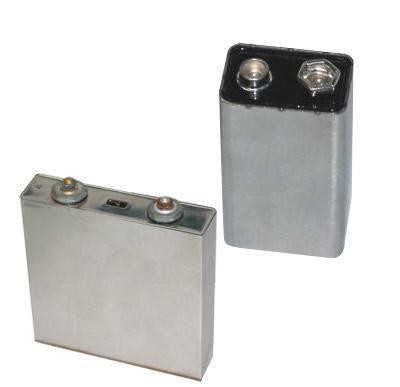

Алюминиевая система лазерной сварки для квадратной или круглой алюминиевой крышки аккумуляторной батареи
1. Обзор оборудования показан в следующей таблице.
| Имя устройства | Сварочный аппарат с квадратным колпачком |
| Требования к источнику питания |
Трехфазный 380В±5%, 50Гц Номинальная мощность: ≤12кВт Номинальный ток: ≤60А |
| Требования к окружающей среде | Температура 5-40℃/ влажность 10-90% |
| Спрос на поставку газа |
Воздух <0,2 м куб/ч, давление ≥0,6 МПа Азот < 0,2 м куб / ч, давление ≥ 0,4 МПа |
| Рабочее время | 24 часа (непрерывная работа) |
| Интенсивность отказов | ≤2% (только из-за оборудования) |
| Процент прохождения | ≥98% (исключая аномальные входящие материалы) |
| штатное расписание | 1 человек (погрузка и разгрузка) |
| Эффективность оборудования | 1 часть на миллион или выше |
2, структура оборудования
Оборудование в основном состоит из лазерного узла и сварочной рабочей станции.

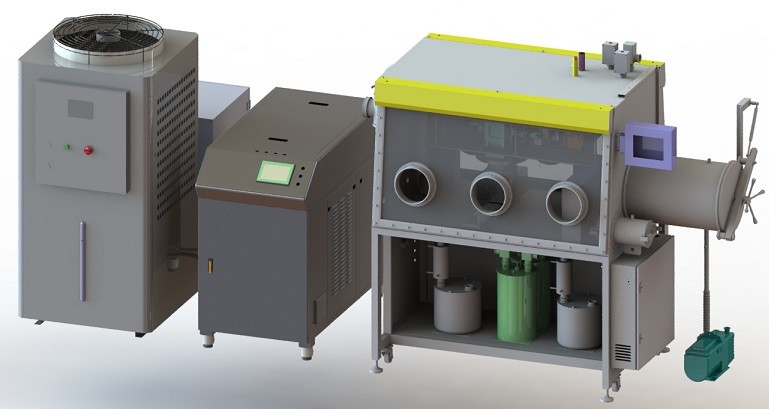

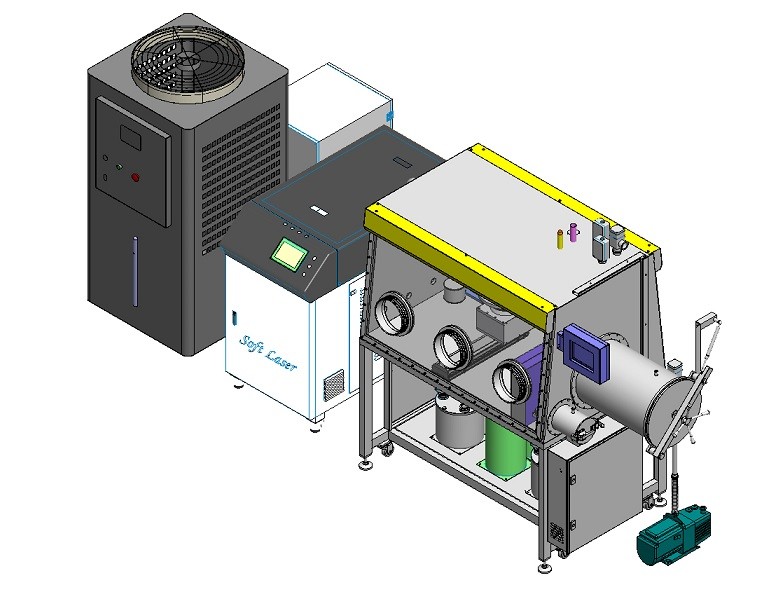

Структура оборудования показана ниже
3, конфигурация оборудования
Основная конфигурация оборудования представлена в таблице ниже
| единица | инструкции | Количество | |
| Сварочная станция | Система сварочных приспособлений | 1 | |
| Лазерная система движения | Три оси | 1 | |
| Система наблюдения | 1 | ||
| Система защиты сварщика | 1 | ||
| Система очистки от пыли | 1 | ||
| система очистки | столбцы | 2 | |
| Система управления сваркой | 1 | ||
| Лазерный хост | лазер |
Китай Макс/2000 Вт |
1 |
| Машина водяного охлаждения | ДОЛУЙО / 2 п. | 1 | |
| Лазерная сварка | Импортировать | 1 | |
4, сварочная рабочая станция

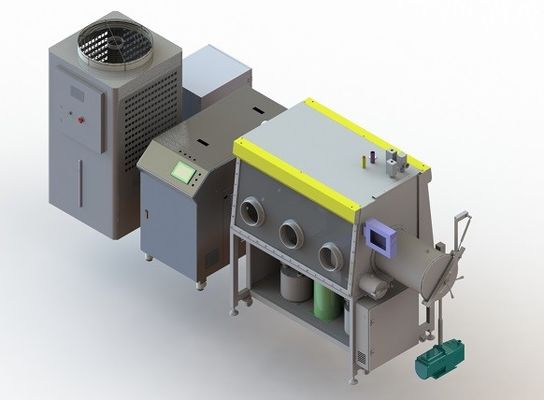

Сварочный блок в основном включает в себя систему перемещения, систему защиты сварки, систему контроля, приспособление, систему очистки от пыли и систему управления сваркой.Таблица сварки показана на рисунке ниже.
