Производственная линия литий-ионного аккумулятора 25KW для электрического велосипеда
1, предпосылка и условия из реализации проекта
1,1 предпосылка реализации проекта
Партии a нужна проводка электрической батареи велосипеда пакуя. Эта производственная линия применима к продукции электрического блока батарей лития 48V30AH велосипеда 18650. Производственная линия имеет около 3 дизайнеров, и производственная мощность может соотвествовать собирать больше чем 6 000 до 6 500 квалифицированные 18650 модулям клетки через час. Производственная линия совместима с продукцией модулей до 300*260mm клетки.
1,2 условия для реализации проекта
Реализация проекта должна соотвествовать следующие условия:
Материалы собрания системы блока батарей будут обеспечены партией a клиента;
Проводка батареи упаковывая в снабжение электроэнергией обеспеченное партией a клиента, больше чем 10 kW;
Источник воздуха входа и засыхания проводки батареи упаковывая будет обеспечен клиентом и партией a, над 0.5m3/h.
Требования к стандартного завода партии a экологические:
Электростатическое мастерской земное: ≤10 к силе 8;
Обработка мастерской противостатическая: нужно сделать профессиональную противостатическую обработку, оборудование заземляя и электростатическое заземляя отдельной
Ранг мастерской пылезащитная: 1 миллион (общая окружающая среда);
Окружающая среда мастерской: температура 0~45℃, влажность 20%~60%;
Требования к источника воздуха: входное давление > 0.7MPa, температура пункта росы <5>
Электропитание производственной линии: трехфазный 5-провод AC380V±10%; Частота: 50Hz;
Входящее электропитание обеспечит надежный заземленный кабель;
Толщина цемента пола (польза фиксированных болтов): 300mm
Действующая высота пола: над 4 метрами
Земная плоскостность: 2m±2mm
2. Объем реализации проекта
2,1 проводка электрической батареи велосипеда пакуя для встречи требований и типов блоков батарей:
Данные по 2.1.1 блоков батарей:
Диаграмма плана пакета батареи 2.1.1.1
Никакое
батареи 2.1.1.2
1) Тип клетки: 18650; Размер клетки: Φ 17,8 | 18,5 mm; Высота 64.8~65.4 mm;
2) Питаясь метод: вручную нагрузка клетка в коробку клетки материальную;
куски настоящ-нося 2.1.1.3
1) Форма носителя тока: штемпелевать обломока ветви;
2) Толщина носителя тока: 0.15mm до 0.25mm;
крышка 2.1.1.4 вверх и вниз
1) Максимальный размер: 300mm×400mm
2) Количество клеток: ≤100
Примечание:
1.) если партии a нужно произвести другие блоки батарей, то (внутри ряд размера блоков батарей установленных в этом согласовании), партия a отрегулирует оборудовать связанный с упаковкой батареи и проводкой электрических велосипедов & сделает и заменит ее и отрегулирует параметры уместного оборудования;
2.) если блоку батарей нужно быть произведенным за рядом параметров блока батарей определенных в этом согласовании, то, обе партии обсудят отдельно.
3.) по мере того как партия a решает продукт при подписании этого согласования, изменение плана должного к изменениям процесса продукта после подписания этого согласования будет для того чтобы отделить деловые переговоры между 2 партиями;
2.1.2 материальные требования для электрических упаковки и проводки батареи велосипеда:
Требования к кода штриховой маркировки 2.1.2.1 материальные:
Тип штрихкода: двухмерный код или одноразмерный код;
Штрихкод должен быть ясен и легок для чтения. Штрихкод будет напечатан и будет наклеен на бумаге, и наклеивая положение исполнит с обеспечениями согласования.
2,2 дизайн проводки электрической батареи велосипеда упаковывая. Тип блока батарей для изготовления и принятия:
2) Вес модуля: ≤15kg
3) Вес ПАКЕТА: ≤30kg
4) Вес верхних и более низких крышек: ≤30kg

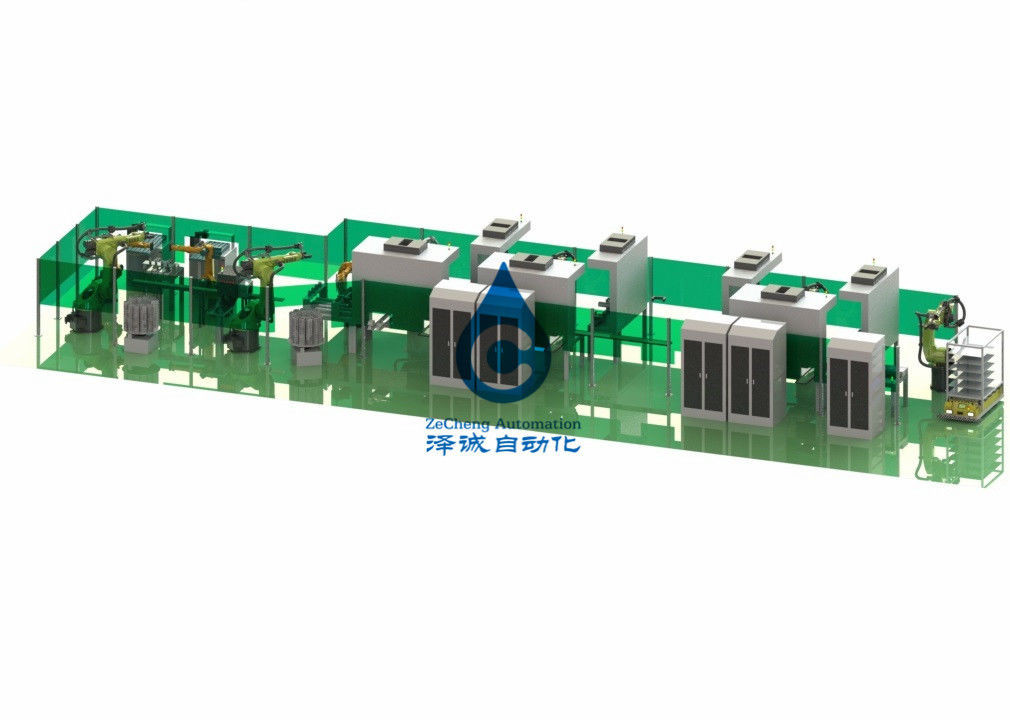

2.4.1 план проводки электрической батареи велосипеда упаковывая:
Необходимый размер линии тела L25 m ×W5 m ×H2.5 m
1) Объем применения:
Размер модуля: L 200 (±20) * w 200 (±20) * h 300 (±20) mm
Размер пакета: L 200 (±20) * w 200 (±20) * h 300 (±20) mm
Вес пакета: W: 30Kg
2) Проектная мощность: 500 пакетов дизайна произведены каждый день
Примечание: Эффективность продукции станции оператора зависит от выработанности персонала и распределения персонала станции.
3) Размер зоны: L25000mm*W5000mm*H2500mm
Примечание: 1. Этот размер зоны включает зону размещения оборудования но не включает персонал. Материальные размеры прохода.
2. Действительный размер линии тела подлежит дизайн
4) Конфигурация оператора: около 3 человек
5) Первый тариф пропуска продуктов оборудования: ≥99% (примечание: дефекты причиненные анормалными материалами и отказом операторов работать согласно стандартному процессу не включенны)
6) Уровень производства: 98% (примечание: единственное анормалное оборудование само включено)
7) Требования к электической мощности: электропитание производственной линии: трехфазный 5-провод AC380V±10%; Частота: 50Hz; Входящее электропитание обеспечит надежный заземленный кабель;
8) Тариф силы: 15KW (не включая испытательное оборудование)
9) Источник воздуха: воздушное давление: над 0.7Mpa, емкость вытыхания: 20L/min
