Машина для прикрепления этикеток раковины батареи 10 цифров сборочного конвейера блока батарей PCS/min
1, профиль

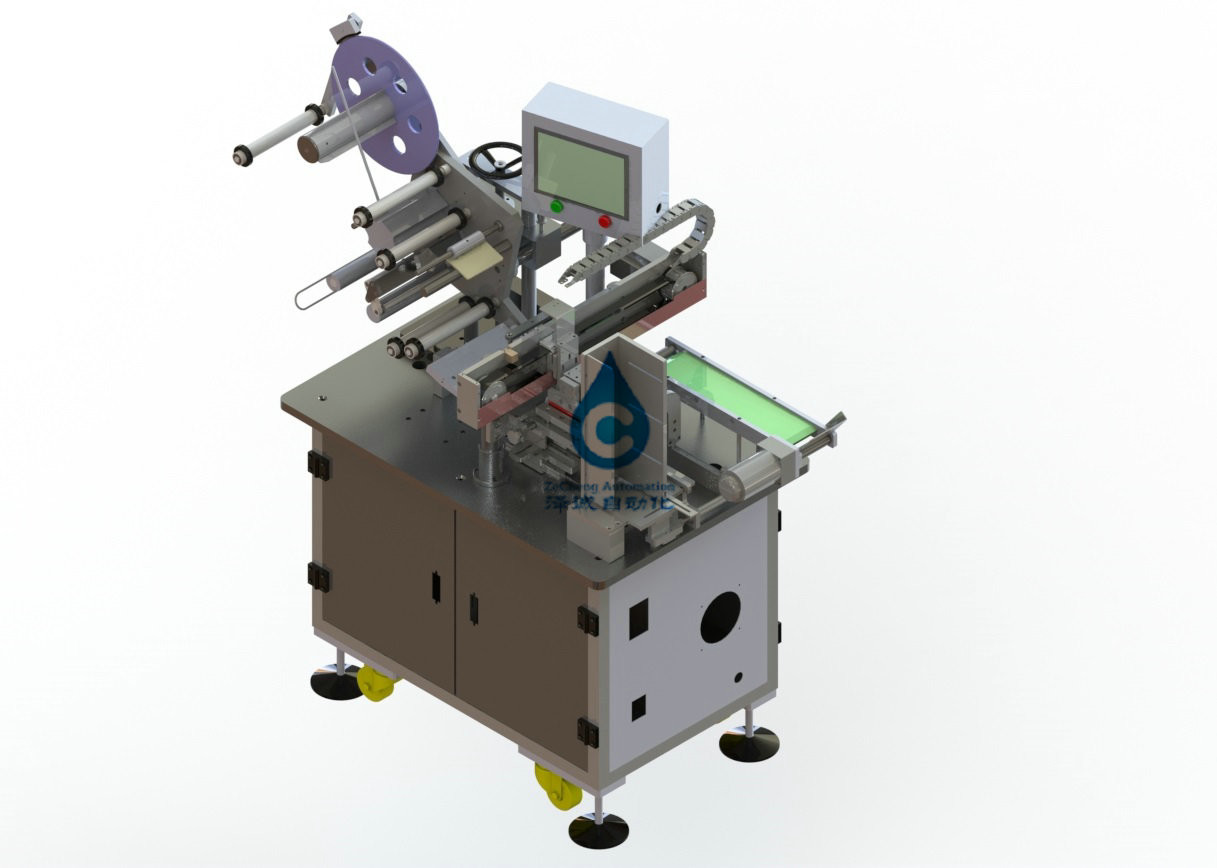

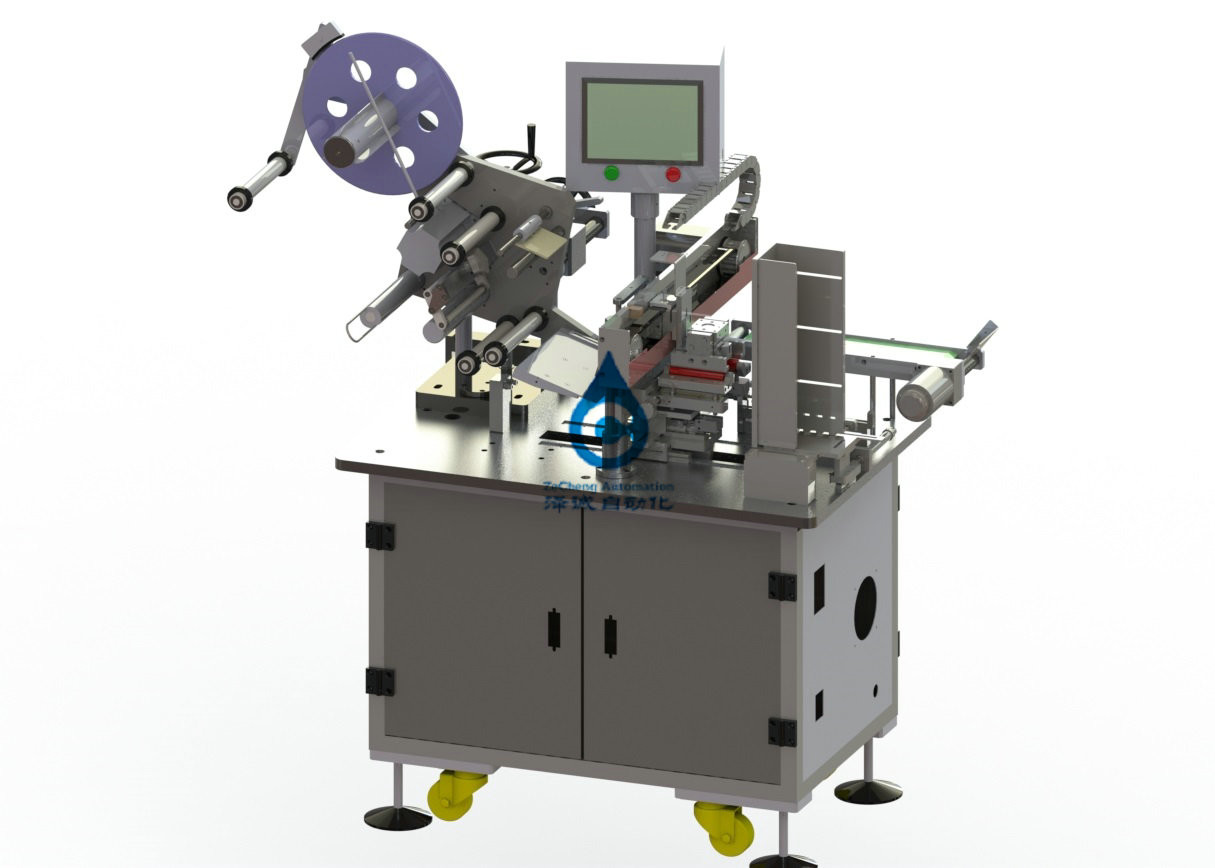

Этот прибор главным образом использован для раковины батареи мобильного телефона обозначая, которая может эффектно разрешить проблему неточных ручных обозначая положения и низкой эффективности.
Характеристики
--- ярлык принимает катушку питаясь, автоматическую разматывая, автоматическую обнажая ярлыка, автоматическую получая бумаги ярлыка, ручную располагая батареи, всасывание манипулятора и отпуск батареи, автоматическую упаковку всей раковины батареи, автоматический прикрывать.
-- высокая эффективность: 10 PCS/min.
2, приспособиться к спецификациям
3,1 приспособительных объекта
Размер батареи
| W (mm) | L (mm) | H (mm) |
| 35-55 | 40-70 | 2-10 |
3,2 технических параметра оборудования
|
Спецификации Деталь |
ZAB01C-00 | |
|
Технические параметры |
Эффективность (PPM) | 10 |
| Ряд ширины приспособления регулируемый | ±5mm (регулируемый или меняемый) | |
| Обжатая пневматическая система | O.4-0.6MPa | |
| Полная сила (kw) | 2 | |
| Нормальная работая сила (kw) | 1,7 | |
4, механические спецификации
прибор systemThe 4,1 шкафов принимает алюминиевую рамку профиля, субстрат принимает стальную пластину 20mm толстую или алюминиевую плиту, и поверхность гальванизировать.
автоматический ярлык systemThe разматывать ярлыка 4,2 в материал крена разворачивает, плита трением для поддержания напряжения, максимального размера материала 350mm крена.
голова бумаги изоляции systemThe бумаги ярлыка 4,3 перематывая вручную вставлена в слот, мотор сервопривода управляет колесом привода для того чтобы вытянуть бумагу изоляции вперед, датчик обнаруживает ярлык и стопы, пока колесо трением управляет затягивая валом для того чтобы затянуть бумагу изоляции.
извлечется ярлык systemThe 4,4 ярлыков обнажая в перематывать приводе мотора, через стриппер, ярлык.
батареи 4,5 располагать место systemManually батарея в направляющем листе, нажимает батарею вперед в свою очередь, и нажимает батарею к располагая положению.
обозначая манипулятор systemThe 4,6 будет расположенным хорошим всасыванием батареи, помещенным на ярлыке, 2 стороны обозначая подъема механизма, ярлык будет прикреплен к ярлыку, фронту обозначая подъема механизма, фронт ярлыка будет прикреплен в батарею, и в конце концов обозначая механизм за подъемом, ярлык будет хорош.
манипулятор systemThe 4,7 манипуляторов вставит большую сторону батареи для того чтобы скомплектовать вверх, в то же время левый и правый для того чтобы двинуть ярлык с обеих сторон дна. Установите наклеенную батарею на конвейерной ленте.
работая деятельность экрана systemTouch 4,8. Сила дальше, аварийная остановка, руководство, автоматическая кнопка.
машина panelThe 4,9 контролей оборудована с независимой электрической доской, переключателем утечки, электропитанием стабильности dc и другими компонентами цепи силы, PLC контроля, реле, механизмом управления мотора, etc. И внешнее соединение, используя соединители и терминальную таблицу. Потолок силового кабеля частично пефорирован. Кабели и воздуховоды между другим оборудованием связаны проволокой и пущены по трубам ниже.
5, mediumPlease энергии обеспечить следующее средство энергии
электропитание 5,1
мгновенное изменение 5.1.1 counterphase напряжения тока AC220V± 10%
5.1.2, частота 50 hz + 1 hz
воздух 5,2
5.2.1 давление 0.5mpa
5.2.2, емкость минуты 5 lper
6, экологический прибор conditionsThe могут работать без барьера под следующими условиями окружающей среды.
6,1 температуры динамическая температура температура 5-35℃Storage: 0-40℃
6.2. Влажность 30-80% но отсутствие конденсация.
