Батарея никеля цинка лазера сварочного аппарата столба поляка сердечника клетки

Номер технической схемы:

К:

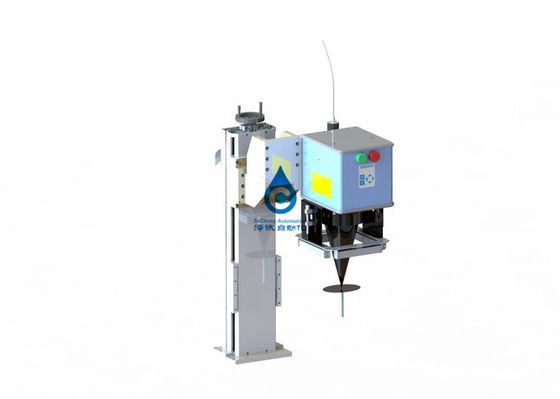

Аппарат для лазерной сварки столбов с электрическим сердечником

ЗКДК13А-00

1, введение оборудования

Оборудование в основном используется для лазерной сварки полюсной колонны цинково-никелевого элемента, соответственно, для достижения зажима позиционирования сердечника, лазерной сварки полюсного элемента сердечника, формирования полярного уха сердечника, испытания сердечника на короткое замыкание и другие процессы.

2, оборудование может адаптироваться к поступающим материалам и спецификациям продукции.

2.1.Адаптация к характеристикам батареи

2.1.1.100AH ​​Аккумуляторная одноэлементная микросхема с отрицательным полюсом 21 шт., Положительный полюс 20 шт., Всего 2 монолитных полюсных элемента шириной 68 мм, высотой 100 мм

Продукт для приемочных испытаний: квадратная цинково-никелевая батарея 100 Ач

2.1.2.Диаграмма размера плиты

Фигура положительной пластины Фигура катода

2.2, эффект сварки;

3 Технические параметры оборудования
3.1, общая мощность:≤15кВт;
3.2, источник питания: AC380 В ± 10% 50 Гц, трехфазная пятипроводная система;
3.3, Сжатый воздух: давление ≥ 0,5 МПа, расход ≥ 12 м³/ч;
3.4, источник вакуума: ≤-90 кПа (предоставляется Стороной А), всасывание ≥18 м³/ч;
3.5, Вес оборудования: ≤1,5 ​​тонны. Требования к нагрузке на грунт: 650 кг/м²;

3.6, Азот: давление≥0,5 МПа, <0,2 м³/ч,

3.7.Размеры: (длина) 4620* (ширина) 1500* (высота) 2000;(только для справки, в основном в натуральной форме);
3.8, эффективность оборудования ≥ 5PPM (эффективность работы оборудования, исключая другие факторы, выживаемость оборудования ≥ 99%, выход продукта ≥ 98%;

3.9 мощность лазера: 4000 Вт, многорежимный
4. Введение в функцию

4.1.Механизм формирования лазерной сварки ушей

Конструкция поворотного стола с 4 станциями, 1 станция загрузки, позиционирования, зажима, 2 станции прессования вакуумной лазерной сварки, 3 станции формирования формы сварки, 4 станции испытания на короткое замыкание.

4.2 Позиционирование материала на ячейке

Пневматический цилиндр и пружинная конструкция используются для затягивания крепления, ослабления позиционирования и повышения точности работы каждой станции на поворотном столе.

4.3 Лазерная сварка уха Polar

4.3.1 Компактная сборка лазерной сварки: когда электрический сердечник переносится на станцию ​​лазерной сварки на поворотном столе, нажмите на цилиндр сжатия и прижмите полюсное ушко электрического сердечника к полюсной колонне, чтобы убедиться, что полюсное ухо не ослаблено во время лазерной сварки.

4.3.2 Компоненты для лазерной сварки:

Лазерный хост: Лазерный хост состоит из лазера, устройства водяного охлаждения, сварочной головки.

Лазер: В лазере используется внутренний волоконный лазер непрерывного действия Chuangxin.Основные технические параметры см. в следующей таблице.

Охладитель воды: используйте высокоточный двойной охладитель горячей воды

Основные технические параметры см. в следующей таблице.

4.3.3 Вакуумная система:

Система очистки дыма

Для своевременного и эффективного поглощения сварочного дыма, поддержания чистоты сварочного рабочего пространства и предотвращения влияния дыма на качество сварки оборудование оснащено очистителем дыма.

Очиститель дыма и пыли в основном состоит из дымящейся горловины, транспортной трубы, колесного вентилятора, сетчатого фильтра и очищенного хлопка.

Основные технические параметры дымопылеочистителя приведены в таблице ниже.

(5) Реконструкция полярного уха

(7) Испытательное напряжение
Цилиндр приводит в движение формовочный блок для формирования положения после лазерной сварки, а давление формования регулируется.

Ячейка прижимается и фиксируется, а электродное ушко ячейки проверяется на наличие напряжения.Экран дисплея контролируется, чтобы различать квалифицированное и неквалифицированное напряжение ячейки.После этого батарея собирается и отделяется вручную.

(7) Система поворотного стола

Этот компонент приводится в движение поворотным столом и состоит из домкратного механизма.В состоянии подъема поворотный стол вращается, чтобы обеспечить плавное вращение приспособления и ячейки на каждой станции и отсутствие столкновения с другими компонентами.Переключитесь на следующую станцию, когда проигрыватель опустится, каждая станция будет работать.

(8) Список конфигурации оборудования

5. Условия использования продукта

5.1 Сжатый воздух: 0,4-0,6 МПа;Трафик: 15 л/мин

5.2 электропитание: AC380V однофазный;Малые колебания напряжения ±10%;

5.3 относительная влажность: 30-55%HR;

5.4 Отсутствие агрессивных газов, жидкостей или взрывоопасных газов на месте.

1. Случайные вложения

Пожалуйста, обратитесь к следующей таблице для случайных вложений (для каждого набора)

2. Марки основных компонентов

3. Критерии приемлемости

Приемка оборудования делится на предварительную и окончательную приемку.

1) Предварительная приемка: Предварительная приемка проводится в компании Стороны Б, и Сторона А направляет персонал и персонал стороны Б для подтверждения состава оборудования, внешнего вида, функций и соответствующих параметров.Оборудование сваривает 3 образца непрерывно, время простоя по материальным причинам не учитывается.В ходе эксплуатации были исследованы высокая производительность, функционирование и технические параметры оборудования.

2) Окончательная приемка: Окончательная приемка осуществляется компанией Стороны А.Оборудование должно быть доставлено в мастерскую Стороны А и должно быть проверено и принято после установки и отладки.Оборудование непрерывно сваривает 10 образцов, время простоя по материалу не учитывается.В ходе эксплуатации были исследованы высокая производительность, функционирование и технические параметры оборудования.Если во время приемочного контроля возникают какие-либо проблемы с оборудованием, Сторона Б должна, в соответствии с требованиями Стороны А, переоборудовать оборудование в кратчайшие сроки.

3) Дополнительное пояснение: В течение одного месяца после ввода оборудования в эксплуатацию, если сторона А не осуществляет опытное производство и приемку из-за недостаточной подготовки материалов или вспомогательного оборудования или несоответствия требованиям технической спецификации, оборудование считается прошедшим приемочный контроль.

4. План тренировок

Сторона B несет ответственность за организацию профессиональных инженеров для проведения профессионального обучения 1-3 пользователей и обслуживающего персонала после отладки оборудования стороны A.Содержание обучения следующее:

1) Разбираться в функциональных модулях всего оборудования

2) Рабочие процедуры и меры предосторожности для надлежащего использования оборудования

3) Пример программы устройства и описание программирования

4) Знание сварочной защиты

5) Принцип и технология сварки

6) Инструкции по обслуживанию оборудования

5. Объем работ

Позиции, не указанные в таблице, считаются выходящими за рамки производства и исполнения Поставщиком.

План ввода объекта в эксплуатацию

План ввода в эксплуатацию на площадке относится к процессу установки оборудования, ввода в эксплуатацию и обучения, выполненных инженером по оборудованию на площадке пользователя.
