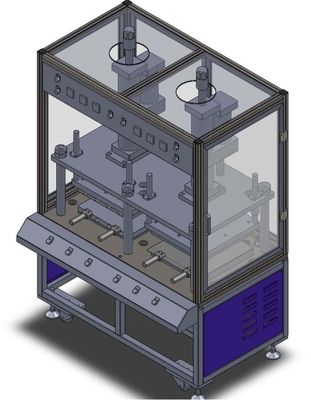

Сборочный конвейер клетки лаборатории холодный и горячий прессы прибора литий-ионного аккумулятора
1. Профиль
Прибор главным образом использован для того чтобы flaten свернутая квадратная клетка или квадратная клетка после слоения. Давление и температуру можно отрегулировать согласно потребностям.
Характеристики -
-- батарея в каждой станции отжата плоско газовожидкостным цилиндром ракеты -носителя, и давление можно отрегулировать. Stepper мотор управляет манипулятором для того чтобы двинуть и батареей двинуть.
-- высокая эффективность: двойная станция, одна пресса станции горячая, пресса 2 станций холодная. Горячая пресса и холодная пресса. 10 PCS/min (специфическая эффективность определена согласно горячий времени отжимать и холодный отжимать)
-- низкие производственные затраты
Эта степень оборудования автоматизации оборудования высокая, ручная операция проста, работник может привестись в действие 1 оборудование в то же время.
2. Образуйте
Состав показан ниже
| Серийный номер | Состав системы | Системная конфигурация | Номер |
| 1 | Система шкафа | 1 установило | |
| Сваренная каркасная конструкция | 1 | ||
| Субстрат (плакировка плиты) | 2 | ||
| 2 | Автоматическая питаясь система | 1 установило | |
| Чашки всасывания вакуума | 1 установило | ||
| Stepper мотор | 1 | ||
| Одновременное колесо пояса | 2 | ||
| 3 | Термальная система | 1 установило | |
| Воздушно- жидкостный суперчаржер -- Li jiu Тайваня | 1 | ||
| Система отопления Up-down | 2 | ||
| Регулятор температуры - omron | 2 | ||
| Нагревая плита 350 * 350 | 2 | ||
| 4 | Система холодный отжимать | 1 | |
| Воздушно- жидкостный суперчаржер - li jiu Тайваня | 1 | ||
| Вод-охлаженные заведения | 2 | ||
| Система водяной помпы (обеспеченная клиентом) | 1 | ||
|
Щит между источником света и механизмом 350 * 350 |
|||
| 5 |
Операционная система |
1 установило | |
| Экран касания - | 1 | ||
| 6 | Система управления | 1 установило | |
| PLC, omron | 1 | ||
| 7 | Система безопасности | 1 установило | |
| Решетка безопасности | 2 | ||
| Двойной переключатель начала кнопки | 2 |
3. Приспособиться к спецификациям
3,1 приспособительных объекта
Размер батареи
| модель | Ширина w (mm) | L длина (mm) | Толщина h |
| ZFD01 | 40- 100(65) | 80- 200(130) | 5-20 |
3,2 технических параметра оборудования
|
Спецификации машины проект |
ZLA01A | |
| Технические параметры | Эффективность (PPM) | 10 (согласно времени горячий отжимать и холодный отжимать) |
| Ряд ширины приспособления регулируемый | Регулируемый или замена, ссылка, который нужно приспособиться к модели батареи | |
| Вспомогательное время (s) | 2-4 (время перемещения адсорбцией вакуума) | |
| Давление деятельности (t) | 3 | |
| Точность контроля температуры | +/-1℃ | |
| Обжатая пневматическая система | Источник воздуха обеспеченный партией a | |
| Полная сила (kw) | 15 | |
| Нормальная работая сила (kw) | 13 | |
Обязательство сотрудничества
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Zh
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
