Сумка листа поляка литий-ионного аккумулятора делая систему управления PLC omron машины
1. Краткое введение сумки листа поляка делая машину
Это оборудование использовано для делать сумки поляк-листа: используя диафрагму 2 катушек, соответственно раскрутите, управление напряжения, и после этого положите поляк-лист на одну сторону диафрагмы, диафрагму автоматически вытяните, поляк-лист прослаивает между диафрагмой 2, верхняя диафрагма смогите двинуть вверх и вниз согласно прогрессу поляк-листа, постепенно прослоил поляк-лист между диафрагмой; Повторно обменянная двигая струбцина манипулятора 2 (край с рему топления) движение поляка и диафрагмы, в то же время верхняя и более низкая диафрагма горячая, движение манипулятора на месте, стоп, режущий механизм диафрагмы отрезать с диафрагмы, в то же время режа порт автоматически сварила совместно.
2. Требования к дизайна
2.1. Эта машина соответствующая для автоматического охватывает анода или катода батареи
Степень 170mm, ширина 100mm (исключая приполюсных ушей), толщина 100-300 m; (действительная длина фильма проводника 240mm).
2.2. Части поляка были пробиты и были помещены в материальной коробке. Толщина материальной коробки 60mm.
2.3. Квартира поляка, заусенец поляка более менее чем 25 m;
2.4. Ошибка точности длины и ширины поляка чем ±0.1mm;
2.5. Удар: 12PPM (5 секунд/часть);
2.6. Шов сваренный диафрагмой 0.2mm-0.5mm;
2.7. Сумка - делающ горячую сваривая инструментальную головку, используя латунную бортовую сварку.
3. Главные компоненты оборудования
| Серийный номер | Состав системы |
системная конфигурация |
Бренд или обработка |
Номер |
| 1 | Система шкафа | 1 установило | ||
| Структура сваренная квадратом каркасная | Лак которое печет | 1 | ||
| Базовая платина | Phosphating чернить стальных частей | 1 | ||
| 2 | Система разматывать диафрагмы | 2 набора | ||
| Свертывая заведения | 2 | |||
| Положите крен мотора |
R контроля
|
2 | ||
| 3 | Система напряжения | 2 набора | ||
| потенциометр | keyence | 2 | ||
| цилиндр | SMC | 2 | ||
| 4 | Система ящика | 2 набора | ||
| Stepper мотор | R контроля | 1 | ||
| Винт шарика | серебр | 1 | ||
| соединение | lenk | 1 | ||
| 5 |
Вторичная система позиционирования
|
1 установило | ||
| цилиндр | SMC | 1 | ||
| Линейный проводник | серебр | 4 | ||
| 6 | Жара - герметизируя система | 2 набора | ||
| цилиндр | SMC | 2 | ||
| Линейный подшипник | серебр | 8 | ||
| Термостат | omron | 4 | ||
| 7 | Материальная система тяги | 1 | ||
| Цилиндр пальца | SMC | 2 | ||
| Линейный проводник | серебр | 4 | ||
| Stepper мотор | R контроля | 1 | ||
| 8 |
Система манипулятора
|
1 установило | ||
| Stepper мотор | R контроля | 1 | ||
| Винт шарика | серебр | 1 | ||
| Линейный проводник | серебр | 2 | ||
| цилиндр | SMC | 2 | ||
| 9 | Операционная система | 1 установило | ||
| Экран касания | Пропуск Kunlun ty | 1 | ||
| 10 | Система управления | 1 установило | ||
| PLC | omron | 1 |
4. Параметры оборудования технические
| specificationsproject | ZBCA03A-00 | |
| Технические параметры | Эффективность (PPM) | 12 |
| Техническая характеристика изделия | См. диаграмму размера прикрепленного листа | |
| Система вакуума | -95kpa | -50kpa. , источник вакуума обеспечил партией a | |
| Интенсивность отказов оборудования | Чем или равный до 2 процента | |
| Полная сила (kw) | 6 | |
| Нормальная работая сила (kw) | 5,6 | |

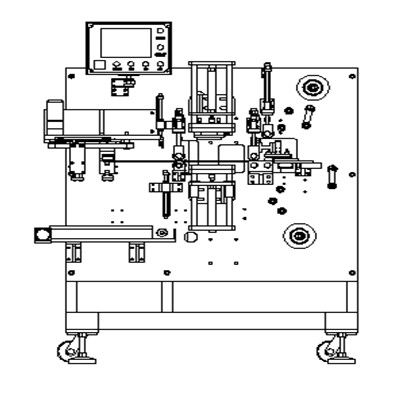

5. Взгляд профиля прибора
6. Описание основных частей оборудования
6.1. Автоматический механизм диафрагмы отпуска напряжения: включая японский мотор dongfang, редуктор, компактный потенциометр, цилиндр низко-трением, и механизм маятника.
6.2. Смещать механизм: включая мотор сервопривода, редуктор, датчик, винт шарика и прибор вакуума, пневматический элемент
Продукты от компании Японии SMC
манипулятор 6,3 обменами сваривая: включая мотор сервопривода, редуктор, датчик, винт шарика и пневматический зажимая механизм, контроль температуры PID прибор, etc., пневматические компоненты используя продукты Японии SMC
6.4. Конвейерная лента: плоского ремень с независимым и непрерывным движением;
6.5. Система управления: машина оборудована с независимой электрической доской, переключателем утечки, электропитанием стабильности dc и другими компонентами цепи силы, PLC контроля, реле, механизмом управления мотора, etc. и внешним соединением, используя соединители и терминальную таблицу. PLC ИСПОЛЬЗУЕТ OMRON. Потолок силового кабеля частично пефорирован. Связаны проволокой кабели и воздуховоды между другим оборудованием и пущенный по трубам b
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Zh
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
