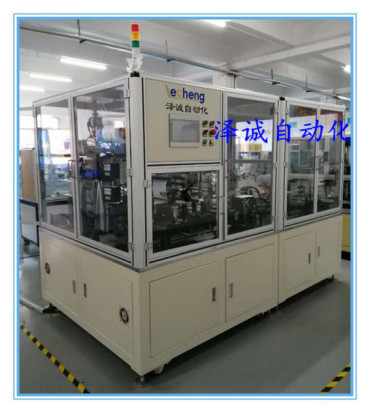

Машина для производства бумажных ламинатов производственной линии литий-ионного аккумулятора полностью автоматическая
1. профиль оборудования:
введение 1,1 к функциям и принципам прибора:
Это оборудование выполняет автоматический процесс слоения батареи силы, и свои основные функции включают питаться листа поляка, слоение, катушку кабеля, слипчивое и прикрывать. Диафрагма активная разматывающ, через ролик перехода, вертикальный механизм напряжения в главную прокатывая таблицу. Главная таблица слоения управляет диафрагмой для того чтобы двинуть взад и вперед, складывающ в форме z и устанавливающ поляка. Положительный и отрицательный манипулятор от коробки фильма положительного и отрицательного поляка для того чтобы принять вне фильм поляка, через вторичную располагая платформу располагая, точно стог на основную платформу слоения. После штабелировать к установленному числу частей, остановите прокатать, автоматическая катушка кабеля, лента сумки u края, автоматически вниз к discharging платформе.
2. Функции оборудования и технические параметры
|
Спецификации машины проект |
ZCCE04A-01 | |||
| Штабелирующ скорость (обломок S/) | 1,2 секунды/часть | |||
| Точность выравнивания между поляком и диафрагмой | Разбивочное отступление ≤±0.5mm (продольное) | |||
| Диафрагма к точности юстировки диафрагмы | Отступление выравнивания конца более менее чем ±0.3mm | |||
| Одиночная точность юстировки обломока | +/- 0,3 mm | |||
| Общая точность юстировки поляков | +/- 0,5 mm | |||
| Вспомогательное время завершения одиночной камеры (s) | Время ≤5s одиночного кабеля подола обматывая (если обматывать время аккумулирован над много поворотов), то, и время создания программы-оболочки ≤70s | |||
| Рабочее временя раз устанавливаемого электрода (h) | 0,5 | |||
| Номер прокатанный | Может быть набор | |||
| Аутсорсинг диафрагма | Номер диафрагмы регулируемый | |||
| Заканчивая путь | Лента обруча u края | |||
3. Окружающая среда пользы оборудования
(1) обжатый воздух: 0,4 | 0.8mpa (4-8kgf/cm2), расход потока: 280L/min;
(2) требования к вакуума оборудования: степень вакуума: -101kp | -50kp, расход потока: 8L/S;
(3) собрание пыли: партия b будет иметь отработанный вентилятор в оборудовании и установить в сторону интерфейс удаления пыли;
(4) температура окружающей среды: 20 | 35℃;
(5) относительная влажность: 5-55% HR;
(6) экологическая чистота: отсутствие коррозионный газ, жидкость или взрывчатый газ на месте;
(7) электропитание: AC220V, однофазное; Качание напряжения чем ±10%; Электропитание: 6KVA.
