Семи автоматический сварочный аппарат лазера сборочного конвейера блока батарей для плиты крышки батареи
1, обзор оборудования показано в следующей таблице
| Название прибора | Сварочный аппарат квадратной крышки |
| Требования к электропитания |
Трехфазное 380В±5%, 50Хз Расклассифицированная сила: ≤12КВ Расклассифицированное течение: ≤60А |
| Экологические требования | Влажность 10-90% температуры 5-40℃/ |
| Требование поставки газа |
Воздух < 0=""> Азот < 0=""> |
| Рабочее временя | 24Х (работа в непрерывном режиме) |
| Интенсивность отказов | ≤2% (только причиненный оборудованием) |
| Проценты пропуска | ≥98% (исключая анормалных входящих материалов) |
| комплектовать штаты | 1 человек (загрузка и разгружать) |
| Эффективность оборудования | 1 ППМ или более высоко |
Оборудование главным образом состоит из хозяина лазера и рабочего места заварки.

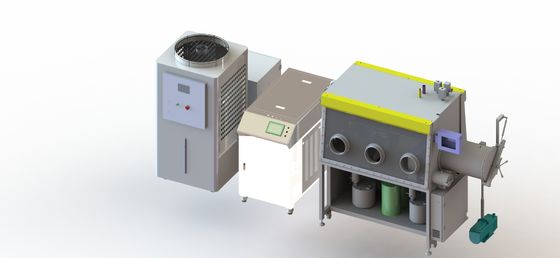

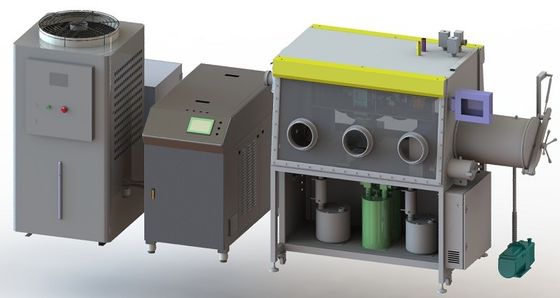

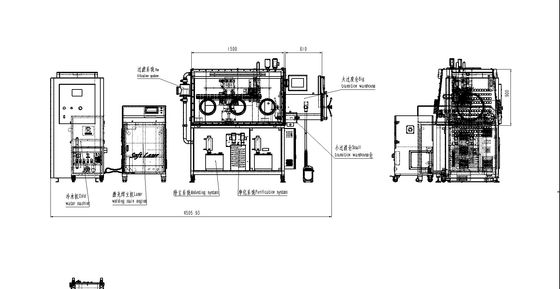

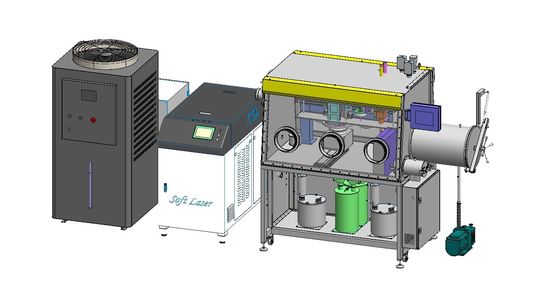

Структура оборудования показана ниже
3, конфигурация оборудования
Основная конфигурация оборудования показана в таблице ниже
| блок | инструкции | Количество | |
| Станция заварки | Система приспособления заварки | 1 | |
| Система движения лазера | Трехосный | 1 | |
| Система мониторинга | 1 | ||
| Система защиты заварки | 1 | ||
| Система чистки пыли | 1 | ||
| система чистки | столбцы | 2 | |
| Система управления заварки | 1 | ||
| Хозяин лазера | лазер | В Интерпублик/2000 | 1 |
| Машина водяного охлаждения | П ДОЛУИО/2 | 1 | |
| Соединение лазера сваренное | импорт | 1 | |
Блок заварки главным образом включает систему движения, систему защиты заварки, систему мониторинга, приспособление, систему чистки пыли и систему управления заварки. Таблица заварки показана в диаграмме ниже.
Система мотора
Система движения принимает точный трехосный механизм движения, и свои технические параметры следующим образом.
| Параметры деталя | Типичные значения |
| Ход оси кс | 500 мм |
| Отключение ы | 400 мм |
| Ход оси з | 400 мм |
| Ось СИЗ располагая точность | +/- 0,01 мм или |
| Скорость интерполяции оси СИЗ | 250 мм/с или |
| С, привод И-оси | Мотор сервопривода |
| Водитель оси з | Мотор сервопривода (с тормозом) |
| Ось вращения | 0-360°, 0-100рпм |
Система мониторинга
Для удобства отладки и контроля оборудования, таблица заварки оборудована с коаксиальной системой мониторинга.
Примите коаксиальную систему мониторинга ККД, ККД с перекрестным проводом, монитором установленным на операционный стол, используемый для того чтобы контролировать качество выравнивания заварки воркпьесе и заварки.
Фактор увеличения: ×20
Дисплей: 8,5" ЛКД
Система защиты заварки
Для предотвращения сварить оксидацию, улучшить качество заварки и пройти тариф, оборудование оборудовано с прибором предохранения от инертного газа. Примите коаксиальные или параксиальные трубы воздуха, переключатель автоматически или вручную проконтролированный клапаном соленоида.
Средство газа: азот или аргон, подача газа етк. и давление регулируемые.
Система управления заварки
Система управления заварки главным образом состоит из ПЛК, взаимодействия человека и машны и так далее.
Режим ручной операции поддержки и автоматической деятельности
Падение медленного подъема силы лазера поддержки медленное
Режим функции заварки ремонта поддержки
Интерполяция поддержки линейная и круговая
Дисплей отсчета емкости одиночного переноса поддержки
Поддержите скорость движения и другие параметры заварки регулируемые
Поддержите испытание и контроль сигнала И/О
Поддержите подсказку в реальном времени сигнала тревоги недостатка
Запылитесь система чистки
Своевременный и эффектно поглотите дым и пыль произведенные путем сваривать, сдержите рабочую зону заварки чистой, и предотвратите влияние дыма и запылитесь на качестве заварки, оборудование оборудовано с очистителем дыма и пыли.
Очиститель дыма и пыли главным образом составлен куря порта, транспортирующ трубу, вентилятор колеса, сетку фильтра и очищенный хлопок.
Система приспособления заварки:
Для того чтобы приспособиться к различным методам заварки технологии заварки батареи, платформа приспособления заварки принимает вращая структуру мотора, которая может унести вращение степени 0-360 автоматическое непрерывное, и угол вращения можно установить на экран касания. Точность регулировки нет больше чем -0.1мм (1' на вращении), и скорость регулировки от 0 к 100рпм, которое можно регулировать непрерывно.
Основные технические параметры очистителя дыма показаны в следующей таблице
| Параметры деталя | Типичные значения |
| Максимальный том воздуха | После 318 м/х |
| Самое большое давление ветра | 290 мбар |
| Шум | дб 50 или |
| Материал фильтра | ПТФЭ |
| Зона фильтра | ㎡ 9 |
| Точность фильтрации | 0,3 1 ум |
| Эффективность фильтрации | 99% |
| Диаметр воздуховода | Внешний диаметр Ø 50 мм |
| Путь чистки сажи | Автоматические удаление золы + собрание пыли ящика |
| Том сборника пыли | 20 л |
| Ранг защиты | ИП55 |
| Вес | 180 кг |
| размер | 650 в * 650 д * х 1419 (мм) |
| Требования к электропитания |
АК380В, 50 хз Расклассифицированная сила 4КВ Расклассифицированное течение: 10А Связывающ проволокой 3 п + н + ПЭ |
| Экологические требования | 5-45 температура ℃; 10-90% влажность |
Хозяин лазера состоит из лазера, водяного охлаждения и лазера головы заварки
Лазер ИСПОЛЬЗУЕТ лазер волокна Китая максимальный непрерывный. См. таблицу ниже для основных технических параметров
| Параметры деталя | Типичные значения |
| Сила максимального выпуска продукции | В. МФСК-2000. |
| Работая режим | Непрерывный/ИМП ульс |
| Ряд регулировки силы | 10% до 100%. |
| Световой луч выхода | Луч света |
| Стекловолокно |
Длина 10м диаметра ядра 50ум Соединение КБХ |
| Нестабильность энергии | Плюс или минус 2% или |
| Длина волны лазера, | 10 нм до 1070 нм + |
| Качество света | 5 мм или. Мрад |
| Непрерывное рабочее временя | 24 часа |
| Охлаждая средство | Деионизированный или дистиллированная вода |
| Система тарировки | Индикация красного света полупроводника |
| Вес | < 300="" kg=""> |
| Требования к электропитания |
АК380В плюс или минус 10%, 50/60 хз Расклассифицированное повер7КВ Расклассифицированное течение: 10А Связывающ проволокой 3 п + н + ПЭ |
| Экологические требования |
температура 10 и 40 ℃ 10-90% влажность |
Водяное охлаждение стандарт оборудованное лазером Китая Макса, и принимает холодильный агрегат воды двойника высокой точности теплый
См. таблицу ниже для основных технических параметров
| Параметры деталя | Типичные значения |
| Рефригератинг емкость | 5 кв |
| Том танка | 100 л |
| хладоагент | Р22 |
| Ряд контроля температуры воды |
℃ лазера 22 +/- 1 Оптически 27 +/- 1 ℃ |
| Функция сигнала тревоги | Уровень воды, низкая температура, высокая температура, перегрузка, етк |
| Требования к электропитания |
АК380В плюс или минус 10%, 50 хз 3 п + н + ПЭ Расклассифицированная сила 3Кв Расклассифицированное течение: 10А |
| Экологические требования |
5-45 температура ℃ 10-90% влажность |
Голова заварки лазера принимает особенную голову заварки лазера для импортированного лазера волокна.
Особенности соединения заварки лазера:
Модульное проектирование, простая замена блока и коллокация
Зеркало защиты легко для того чтобы очистить и поддержать
Загерметизированный дизайн, пылезащитная и водоустойчивая, долгосрочная эффективная защита от загрязнения объектива и стекловолокно
Намочите циркуляцию охлаждая, обеспечьте непрерывное и стабилизированная работа, предотвращает выход лазерной энергии аффекта повышения температуры
См. таблицу ниже для основных технических параметров
| Параметры деталя | Типичные значения |
| Коллимировать блок | ФК = 100 мм |
| Фокусировать на блоке | ФФ = 200 мм |
| Блок контроля | Коаксиальный ККД, увеличение в реальном времени 20 раз |
| Защитить блок | Коаксиальный или параксиальный |
| Защитить зеркало | Д30 кс 2 мм |
| Вес | 2 кг |
6.1Экипмент введено
Лицом к лицу интегрированная деятельность, с одностоечной деятельностью экрана блока очищения, управления ПЛК и касания, вакуумным насосом, поддержкой, закрытой коробкой с склонной поверхностью оператинг и отделяемым ветровым стеклом защитного стекла. В 99,999% источниках инертного газа, индекс кислорода воды чем 1 ППМ
6.2Функтион
Инертный газ в бардачке обеспечивает циркуляцию через обеспечивая циркуляцию вентилятор и очиститель и непрерывно обезвожен и деоксыгенатед
Обезвоженный и деоксыгенатед материал можно регенерировать и процесс регенерации проконтролирован программой
Замена атмосферы в бардачке выполнена автоматически проконтролированным очищая клапаном
Давление внутри бардачка автоматически проконтролировано ПЛК, который можно установить свободно
Необходим, что начинает вакуумный насос автоматически когда системе нужна она, вакуумный насос может осуществить автоматическую или ручную регулировку скорости, согласно потребности отрегулировать скорость откачки вакуума
Индекс кислорода воды: меньше чем 1 ППМ;
Материал: 304 нержавеющая сталь, тхикИннер 3мм
поверхность: обработка виредравинг нержавеющей стали
Экстерьер: покрашенный, белый
Ветровое стекло: наклоненное окно, прозрачное закаленное защитное стекло, 8 мм толстое
Рот перчатки: алюминиевый сплав, уплотнение колцеобразного уплотнения
Перчатки: бутил каучук, толщина 0.4мм, диаметр 8", длина 32"
Фильтр: 0,3 микрона, 1 напуск газа и 1 выход газа
Освещение коробки: Света СИД, установленные перед каждым окном
Интерфейс: 3 резервных интерфейса, ДН 40 КФ; 1 интерфейс электропитания (220В)
Внутренний размер; 1500мм9 (л) *1000мм (в) *900мм (х)
2) Большой танк перехода
Танк перехода
Размер: Диаметр 450мм, длина 600мм
Материал: нержавеющая сталь 304
Поверхность: почищена щеткой внутренняя поверхность, наружная поверхность покрашена (белизна)
Приложение
Сползать поднос: нержавеющая сталь 304
Дверь: двойная дверь, анодированная алюминиевая окись, 10мм толстое, вертикальная деятельность, с поднимаясь механизмом
Манометр: аналоговое представление
Контроль
Деятельность экрана касания клапана соленоида автоматическая, деятельность экрана касания клапана соленоида автоматическая, ключ для выполнения деятельности большой камеры перехода, намелы автоматического вакуума и, который нужно проветрить три раза.
Вакуумный насос Эдварда, модель; РВ8, может быть начато вручную или ПЛК, расход потока 8м3/х, может вакуумировать камеру перехода, и держит баланс давления камеры, окончательного вакуума вакуумного насоса ≤2кс10-1па, работник может отрегулировать скорость вакуумного насоса.
3) Небольшой танк перехода
Танк перехода
Диаметр 150мм, длина 300мм, и длина в коробку 100мм
Материал: 304 нержавеющая сталь, отделяемая кабина,
Поверхность: почищена щеткой внутренняя поверхность, наружная поверхность покрашена (белизна)
Приложение
Дверь: двойная дверь, тип кнопки-вниз, трапецоид с передвижной плитой скольжения
Манометр: аналоговое представление
Контроль
Ручная операция ручного клапана
4)система циркуляции очищения газа 1сет
столбец 4.1Пурификатион
Функция: воздухонепроницаемый, обезвоживающ и раскисляющ
Материал контейнера: нержавеющая сталь 304
Материал очищения: медный катализатор: 5 кг;
Молекулярная сетка: 5кг
Емкость очищения: обескислороживание: 60Л; В дополнение к воде: 2 кг,
Индекс кислорода воды: чем 1ппм
циркуляторная система 4.2Тхэ
Работая газ: азот, аргон, гелий
Емкость циркуляции: расход потока интегрированного вентилятора 90м3/х, которое можно преобразовать, и расход потока вентилятора можно отрегулировать согласно содержанию воды и кислорода.
Газ рециркуляции (аргон) должен поддерживать ранг согласно ГОСТ10157-2016.
4.3регенератион
Деятельность: ПЛК автоматически контролирует процесс регенерации
Регенерированный газ: работая газ смешанный с водородом (водоподом 5-10%)
клапан 4.4Тхэ
Главный клапан: ДН 40 КФ, электропневматический угловой вентиль
Модулирующая лампа: клапан интегрированный соленоидом, уменьшает тариф утечки
5)Система управления:
Функции: включая самодиагностирование, особенности отказа источника питания и само-начала, с управлением давления и приспособительными функциями; Режим автоматического управления, управление петли, защита секретности пароля; Управление блока используя экран касания ПЛК Сименса.
Управление давления: давление распределительного ящика и камеры перехода можно установить свободно в + давление деятельности -10мбар, и систему можно автоматически защитить за + -12мбар;
Педаль ноги: контролируйте давление тела коробки облегчить деятельность поддержки и падения давления давления
6)Система индикации: Экран касания умные 700 ПЛК Сименса, состояние деятельности дисплея, давление коробки, запись системы, етк
7)Условие контроля системы вакуума
Вакуумный насос Эдварда, модель; РВ8, может быть начато вручную или ПЛК, расход потока 8м3/х, может вакуумировать камеру перехода, и держит баланс давления камеры, окончательного вакуума вакуумного насоса ≤2кс10-1па
8) Анализатор кислорода
Ряд измерения: 0 | 1000ппм.
9)Анализатор воды
Ряд измерения: 0 | 500ппм
Оно имеет широкий диапазон применений, особенно для потребителей как производство батареи лития и металл-органический, которое может восстановить начальное состояние путем очищать и регенерировать программу, избегающ проблемы утиля после одного загрязнения.
10)Система удаления пыли
Расход потока интегрированного вентилятора удаления пыли 90м3/х, и оно оборудовано с обзорным иллюминатором фильтрационного чана и представления.
6. Условия принятия оборудования
случайное представление 6,1 документов, инструментов и списка запасных частей:
| Нет. | Материальное имя (данных) | количество | Представьте время | заметьте |
|
1
|
Руководство деятельности оборудования: (включая следующее) описание оборудования 2,1 и инструкции по эксплуатации; оборудование 2,2 обслуживание и руководство ремонта: Краткое введение принципа деятельности оборудования; Общее механическое зяграм собрания схемы размещения и компонента; Спецификация обслуживания смазки; Весь материал вышеуказанного имеет китайца и русского |
1 набор
|
На доставке или перед оборудованием поставляет для польза
|
|
| 2 | Список упаковки и сертификат продукта | Когда доставка | ||
| 3 | Диаграмма электрической схемы, диаграмма программы ПЛК | 1/ | После получать полную оплату | |
| 4 | Пневматические диаграммы в оборудовании | 1 | После получать полную оплату | |
|
5
|
Чертеж нося частей и запасных частей | 1/ | Когда доставка |
Часть нося частей обеспечивает Чертеж размера ПДФ |
| 6 | Приспособление основанный на дополнении Но.1 чертежа | Чертеж Но1,2,3 | Когда доставка | |
| 7 | Приспособление основанный на дополнении Но.2 чертежа | Чертеж Но1,2,3 | Когда доставка |
6,2 документа принятия: документы пре-принятия оборудования и документы окончательного принятия оборудования.
принятие 6.2.1 модельное:
6.2.2 результата принятия: принятие будет проведено согласно техническому согласованию.
6.2.3 критери по пре-принятия:
пре-принятие 6.2.3.1 будет проведено на месте продавца;
6.2.3.2 содержание оборудования закончено и неповреждено, и соответствует к уместным обеспечениям контракта и технического согласования;
пре-принятие 6.2.3.3 главным образом проверит функции, технические индикаторы и возникновение оборудования, и более добавочно регулирует детали пре-принятия не-соответствуя согласно требованиям положенным вперед покупателем. После того как регулировка будет завершена, товары будут поставлены с согласием покупателя.
пре-принятие 6.2.3.4 формирует сводку принятия;
6.2.4 критери по окончательных принятия
материалы 6.2.4.1 используемые для проверки соответствия условиям соотвествуют этого согласования;
официальное признание 6.2.4.2 будет проведено через 48 часов после нормальной продукции оборудования, и работа в непрерывном режиме будет проведена на 2 часа во время принятия. Точность сортировать продукты будет никакая меньше чем 95% (за исключением неполноценных входящих материалов), и тариф деятельности оборудования будет никакой меньше чем 90% (за исключением недостатков отремонтированных не позднее 10 минут);
принятие 6.2.4.3 будет присутствоваться на техниками инженерства обозначенными обеими партиями и отчет о принятия будет подписан совместно.
7. Права и обязательства продавца и покупателя:
| Нет. | проект | ответственность | Примечания ("* «середины затея партии) | |
| Покупатель | Продавец | |||
| 1 | Конструкция учреждения | О | Сделайте его как нужно | |
| 2 |
Материал смешивая на месте продавца: Батарея (20 ПКС) |
О
|
Быть обеспеченным на получении извещения от продавца | |
| 3 | переход | О | ||
| 4 | Разгружая регуляция | О | Установите положение установки и обеспечьте | |
| 5 | Условия оборудования поддерживая | О | ||
| 6 | Конструкция трубопровода для воздуха | О |
Давление должно быть стабилизировано и воздухи источник должен встретить требования уместные параметры |
|
| 7 | Электрическая конструкция | О | Независимый переключатель мощности необходим, и регулятор силы добавлен в случае необходимости | |
| 8 |
Проводка Воздух сверх |
О
|
Отдельный интерфейс источника переключателя воздуха и воздуха необходим | |
| 9 |
Вторичная проводка Проводка за исключением выше Подготовка кабеля |
О
|
Поверхностная проводка проводника использована между машинами | |
| 10 |
Установка и отладка Электричество, обжатый воздух, плита поляка, |
О | О | Арранге связало операторы, персонал обслуживания и технический персонал для того чтобы объединить |
| 11 |
тренировка 11,1 оператора поезда и персонал службы безопасности к приведитесь в действие оборудование правильно, так как служба безопасности может правильно и быстро общайтесь с отказы оборудования; 11,2 тренировка включает знание консервации все система управления и механический система и обеспечивает учебные материалы; 11,3 тренируя результатов: оператор умел в деятельности, и персонал службы безопасности может общаться с общими недостатками. |
О | О |
Покупатель обозначит операторов и обслуживание персонал. И зафиксированный, не произвольный замена; 2 свободное встречи обеспеченный Возможность (тренировка на покупателе), третья обязанность: командировочные расходы.
|
| 12 |
Статья конфиденциальности 12,1 обоих партии будут обязал держать конфиденциальный все технические материалы и документы обеспеченными мимо другая партия и не сделайте так без разрешения другой партии Все середины передачи или утечка к третьим сторонам; 12,2 покупатель предпринимает не сделать так, ни позвольте другим третьим сторонам скопировать оборудование класса, в противном случае принесите все потери причиненные к продавцу. |
О
|
О | |
|
13
|
Послепродажное обслуживание: 13,1 не позднее один год от даты подписи сводки окончательного принятия, продавец будет ответственен бесплатно и своевременная гарантия за не-человеческие недостатки (продавец приедет на место покупателя через 48 часов после получать извещение о покупателя); 13,2 над одним годом, продавец своевременный ремонт, только цена обязанности; |
О
|
О |
Безотказное время винта шарика и линейного подшипника под нормальным используйте 80 000 часов; |
|
14
|
Обновление продукта: Потому что надувательство развитие человека техническое, подъема оборудования и улучшения представления, ответ требование вендее продать человека быть ответственен за подъем, продайте человека для того чтобы собрать преобразуйте цену стоить только |
О
|
О
|
|
8. Другие:
8,1 это техническое согласование и свое дополнение будут сосчитаны за основа для производства и принятия оборудования и будут поровну действительно как контракт приобретения.
8,2 это техническое согласование сделаны в 2 оригиналах, с одним, который держит каждая сторона продавца и покупателя, и вступают в силу после быть подписанным и загерметизированным обеими партиями.
8,3 дела не упомянутого в этом техническом согласовании будут установлены обеими партиями через переговоры.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
