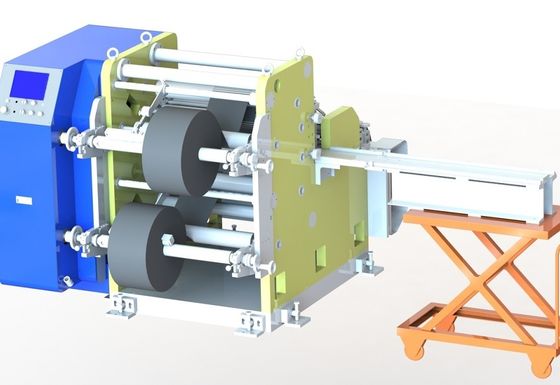

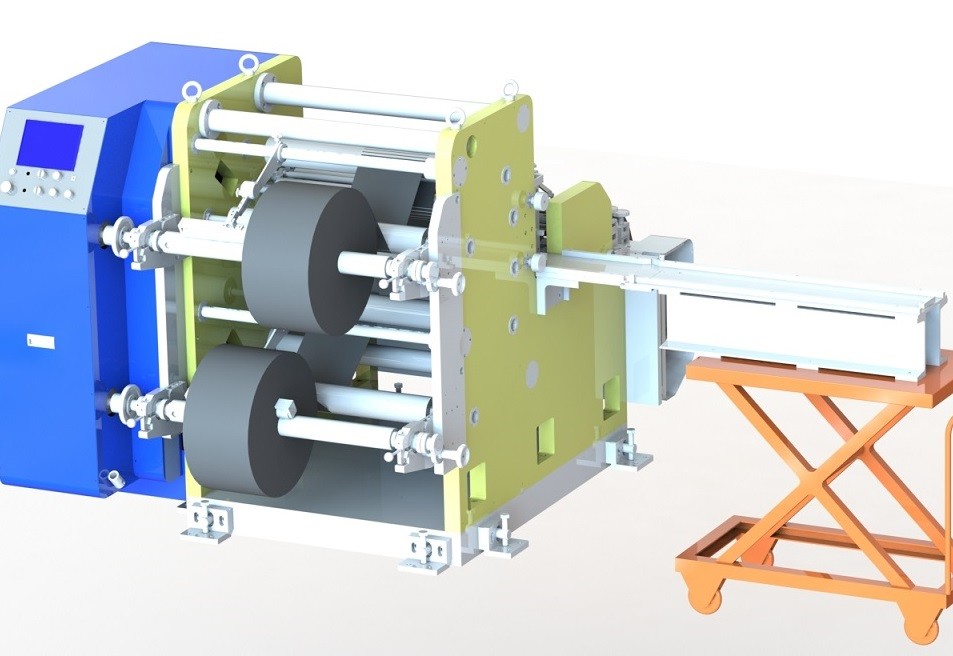

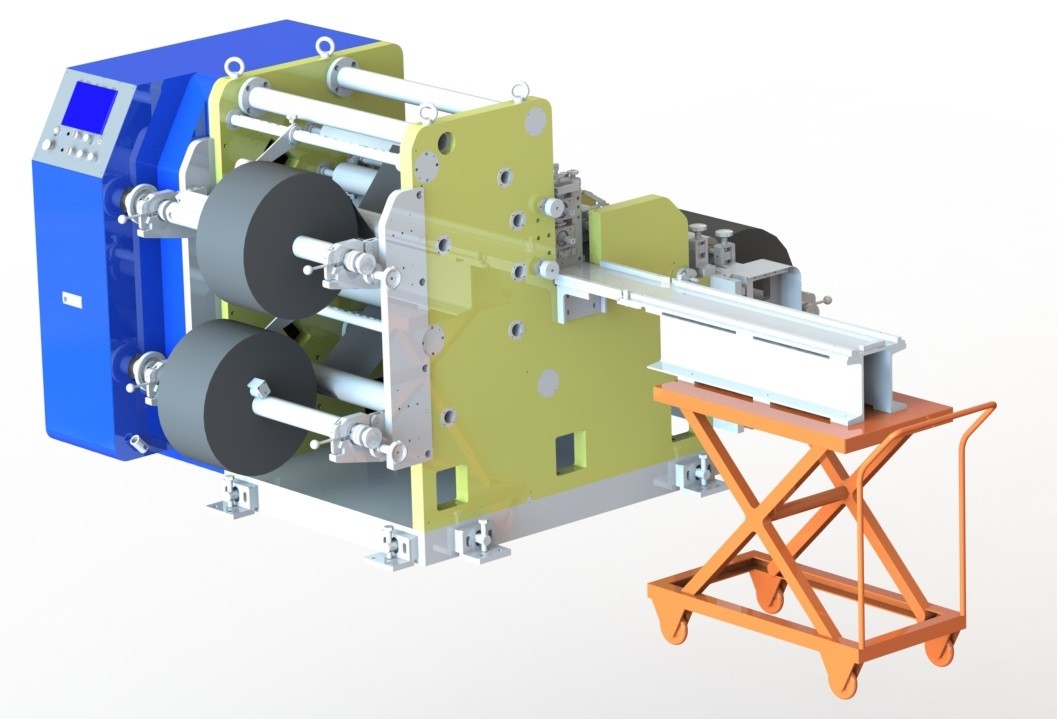

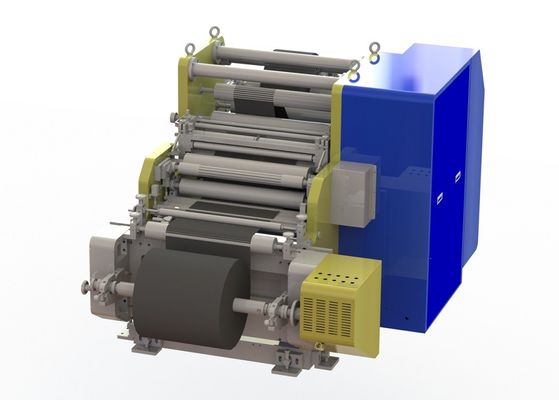

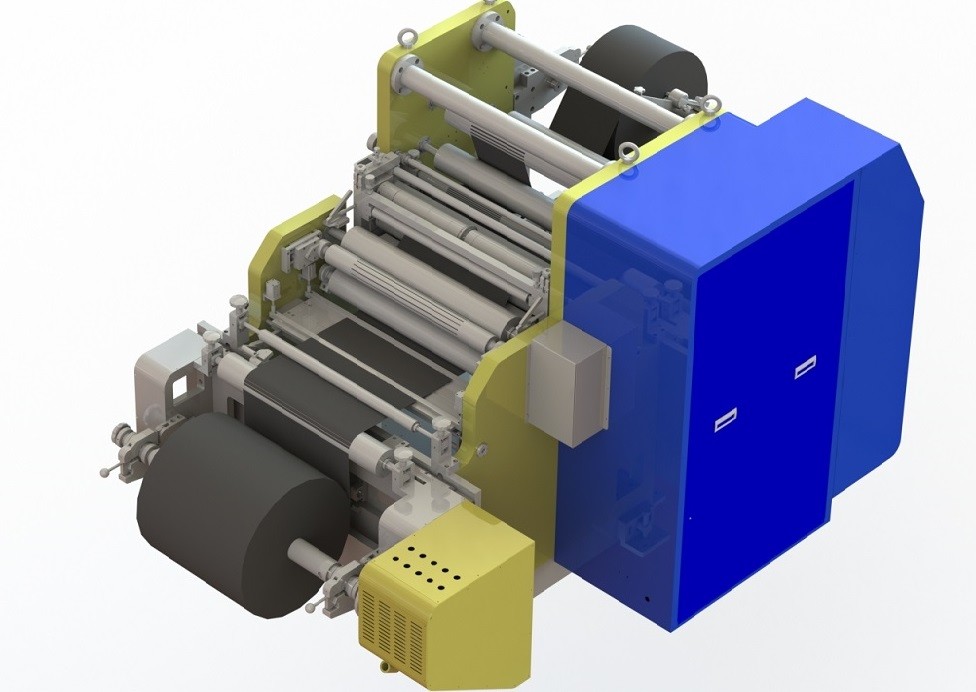

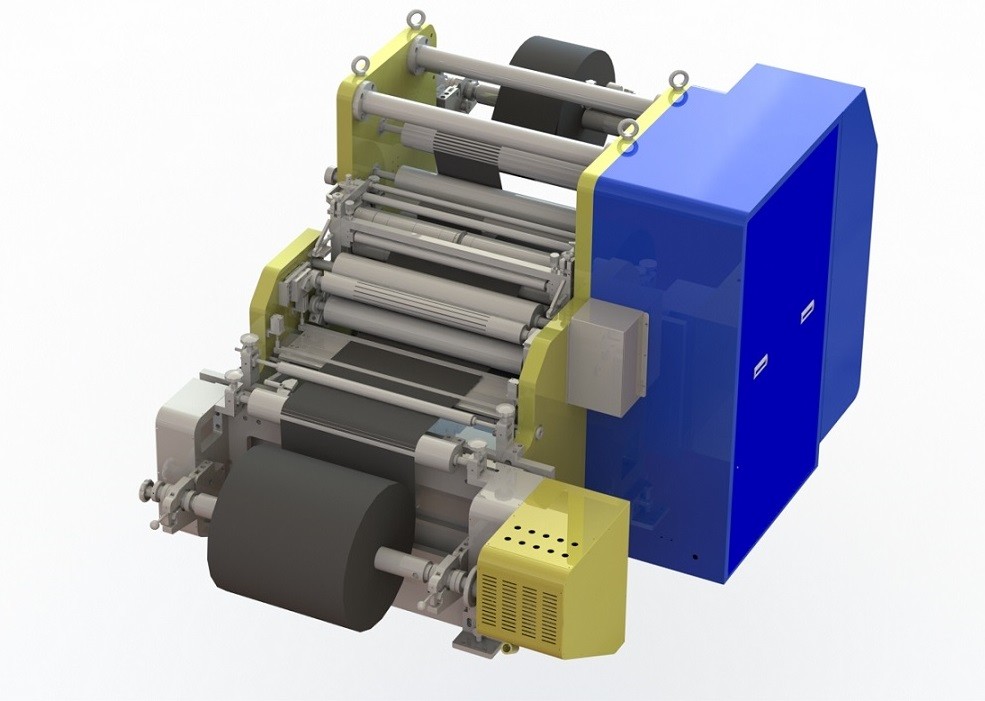

Машина плиты батареи лития сборочного конвейера блока батарей иона Ли автоматическая разрезая
1. Функции прибора:
Оборудование машины разрезая машины одиночное главным образом использовано в металлургии, электронике, электричестве, электрическом и электрические соединители, электронные блоки, электропитание, солнечное фотовольтайческое, автомобильное, судостроение, игрушки, оборудование, материалы, диафрагма части поляка батареи, ядр трансформатора, аморфические прокладки изолируя диафрагмы, реактора ядра ферросплава, прибора импеданса, замотки ядра сварочного аппарата электрической сварки, продуктов нержавеющей стали, металлических продуктов, ремесел, бумаги. Упаковочные материалы и другая обрабатывающая промышленность. Характеристики продукта: смогите отрезать ультратонкую прокладку, узкую полоску, никакой заусенец, прокладку металла высокой точности. Качество продукции имеет отечественный предварительный уровень. Применимый к стальному поясу. Медь. Алюминиевый пояс. Реагент и неметаллическая материальная ультра-точность разрезая оборудование для обработки самого тонкого 0,02 1 мм узкой части мм и как никель, медь, алюминий, титан, нержавеющая сталь, аморфическая лента и другие виды пояса металла, самая быстрая скорость продукции до 200 м/мин и особенный материал. С стабильностью хороша. Отрегулируйте степень большой, высокой точности. Оштрафуйте воркманьшип. Конфигурация. Цена разумна, етк
1.2. Основные функции машины екипментте непрерывной отрезая принимают консольные остатки инструмента структуры, которые удобны для совмещения и для изменения инструмента. Он может также обеспечить верхний инструмент лезвия или удвоить приостанавливанную структуру ножа, тип инструмент лезвия.
1) замотка принимают независимое напряжение оси расширения воздуха с разницой в выскальзывания, однородное натяжение в каждом разделе, и вверх-вниз замотка вывихивания после того как куски поляка разделены в прокладки; И автоматическое управление напряжения, перематывать материальный пояс ясный, вся деятельность все принимает управление входного сигнала взаимодействия человека и машны, и имеет функцию соединения пояса, переноса, быстрого идти, щетки, етк., умный непрерывный сплиттер.
2) вал резца слиттер управляется мотором сервопривода, верхний и более низкий слиттер управляется мотором сервопривода соответственно, разница слиттер, лист поляка слиттер не имеет меньшую деформацию и никакую пульсацию.
3) польза высокоточного резца завальцовки для непрерывный отрезать, соответствующего для алюминиевой фольги, медная фольга как субстрат для непрерывного зазора покрыла поляка, высокую точность вырезывания, режущую кромку без заусенца, никаких морщинок;
4) высокая скорость вырезывания, механическая скорость дизайна 40м/мин;
5) с замоткой напряжения управлением ПЛК постоянн;
6) вал расширения воздуха использован для разматывать, который можно вращать для того чтобы принять материалы и платформу грузоподъемника для того чтобы принять материалы;
7) рамка инструмента принимает нажатую-вне передвижную рамку инструмента и оборудована с автомобилем шкафа, делая ее легким изменить ножи;
8) инструмент имеет высокую точность, не осуществляет никакой зазор режа, можно использовать повторно, значительно сохраняет цену;
9) постоянн управление напряжения во время разматывать, отрезать и замотки уп-даун;
10) скорость проконтролирована системой мотора сервопривода с степлесс изменением скорости, и осуществлена синхронизация всех частей;
12) сверните вверх с правителем, удобным для) системы обнаружения ККД материал.13 смогите быть добавлено, что к автомату для резки отметить неполноценные части поляка (потребность быть определенным в контракте)
2. Входящие материалы и технические характеристики изделия соответствующие для оборудования
|
НЕТ. |
содержание |
спецификация |
|
1 |
диаметр крена: |
максимальное Φ500㎜ |
|
2 |
Вес разматывать: |
Макс450кг |
|
3 |
оллинг диаметр барабанчика: |
Φ3» (Φ76.2мм) |
|
4 |
Ширина фольги |
Макс650мм |
|
5 |
Толщина фольги |
Медная фольга: 7-20μм; алюминиевая фольга: 10-25μм; |
|
6 |
Ширина катушки: |
максимальная ширина разрезать материальное покрытие: макс650мм |
|
7 |
Разделенная толщина поляка: |
50~300μм |
|
8 |
Диаметр замотки: |
максимальное Φ500㎜. |
|
9 |
Диаметр вьюрка: |
Φ3 «(внутренний диаметр) |
3, основные технические параметры оборудования:
|
НЕТ. |
Имя проекта |
Технические параметры |
|
1 |
Положите крен типа: |
Выпрямляя точность ±0.1мм, выпрямляя расстояние ±60мм, точность разматывать ≤± 0.2мм, и ролик проводника принимает анодный алюминиевый ролик. |
|
2 |
Ряд и точность управлением напряжения разматывать |
20-100Н, ±1Н |
|
3 |
Разматывая ход и точность управлением отступления: |
±50мм, ±0.2㎜. |
|
4 |
Механическая скорость: |
Макс40м/минута (непрерывное регулируемое) |
|
5 |
Пропускная способность вырезывания: |
≥10м/мин |
|
6 |
Вырезывание и спецификации: Ширина вырезывания: 2 модели (специфическое письменное общение ширины) |
Стандартная ширина вырезывания: 2 | 3 части согласно машине просессТхэ всей оборудованы с набором остатков инструмента, включая голову и гидравлический поднимаясь автомобиль для изменения инструмента: (остаток дополнительной части будет определен в контракте. Если не определенный, согласно конфигурации стандарта технических данных. |
|
7 |
Точность ширины вырезывания: |
Точность ширины вырезывания: ±0.05㎜; |
|
8 |
Влияние вырезывания: |
Отсутствие заусенцы или волны; |
|
9 |
Заусенец поляка (включая одиночные и двойные покрытые шлихты и фольги) |
За поверхностью покрытия листа поляка: продольный заусенец ≤10 м (вертикальное размещение листа поляка: за поверхностью листа поляка), горизонтальный заусенец ≤16 м (горизонтальное размещение листа поляка: за поверхностью листа поляка. |
|
10 |
Срок службы ножей |
Положительная одевая жизнь инструмента метерсТхэ ≥ 100 000 жизни инструмента зоны фольги рассвета ≥ 200 000 жизни инструмента зоны метерсНормал отрицательной одевая области ≥ 200 000 метров Жизнь резца отрицательной зоны фольги рассвета ≥ 200 000 метров |
|
11 |
Серпентин поляка (гнуть направления вырезывания поляка): |
Часть ≤1.0мм/1300мм катода гнуть, часть ≤1.0мм/1300мм положительного поляка гнуть |
|
12 |
Бренд ножа для разрезания: Отечественный нож сплава |
Режим структуры диска ножа, путем изменение размера прокладки для того чтобы отрегулировать нож Φ размера, верхней части и дна вырезывания 130 мм в диаметре, минимальном диаметре пользы: Φ 126 мм. |
|
13 |
Умные особенности счисления: |
Полную длину вырезывания, втягивая и коэффициент напряжения разматывать, верхних и низких вырезывания скорости, сползая давление вала, срок службы инструмента, разнообразия продукта, скорость вырезывания машины, метры вырезывания можно установить и сохранить на экране касания, удобном вычерчивании и управлении производственным процессом. |
|
14 |
Сигнал тревоги недостатка: |
Все недостатки будут сигналом тревоги показанным на экране касания, и пункты недостатка автоматически будут показаны для легкого обслуживания. Индикаторная лампа лампы аварийной сигнализации 3 цветов, подсказка экрана касания. |
|
15 |
Электротехническое оборудование: |
Однофазные 380В/30А/50Хз; Потребление воздуха (обжатый воздух): 300Л/Мин; Полная сила: о 6Кв; Давление источника воздуха (обжатый воздух) > 6 требований к кг/км2Гас: отсутствие воды, отсутствие масла, фильтрованного чистого воздуха. Оперативная среда: ℃ комнатной температуры 20-40; 30-70% влажность. |
|
16 |
Ширина замотки: |
мин30мм~макс670мм |
|
17 |
Точность замотки: |
±0.5мм. |
|
18 |
Ряд управлением напряжения замотки |
Одиночный вал: 5-50Н |
|
19 |
Избавление края:
|
Ролик щетки зажимая прибор собрания, напряжение края ненужное можно отрегулировать вручную; Утиль ≥5мм края |
|
20 |
Тариф вращения прибора: |
≥95% |
|
21 |
вес |
2.5Т |
|
22 |
Цвет прибора |
Стандартный цвет теплый серый цвет |
|
23 |
Прикрепленный с |
Китайские руководство деятельности и руководство по уходу и обслуживанию оборудования, купленные части ручные и другие материалы |
|
24 |
Примечание: пожалуйста обеспечьте клиента с поляком (согласно обстановке на данный момент положительного и отрицательный) машина теста крена (около 500м длинного) |
|
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
