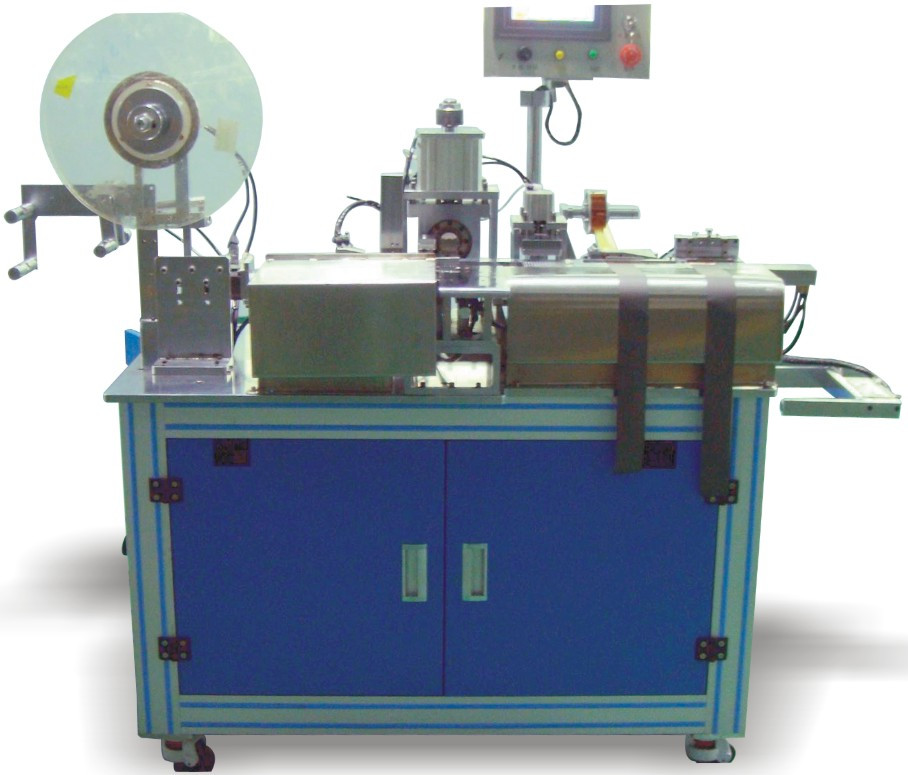

Поляк машины запись на ленту поляка Семи автоматический волочит автоматическую заварку клейкой ленты
1. Функции прибора
Оборудование главным образом использовано для автоматной сварки волочений поляка и автоматическая клейкая лента, главным образом включая ультразвуковой сварочный аппарат, поляка волочит таблицу размещения роторную, автоматические волочения поляка, разматывать ленты, вырезывание ленты, высасыватель ленты подходящий, поляка располагая механизм, рамку и электрическую систему.
2. Требования к производственного процесса:
2,1 применимых технической характеристики изделия:
спецификация 2.1.1 лент: материал катушки, ширина 6~16мм, длина 20~70мм; Диаметр внутреннего отверстия: 76мм, максимальный диаметр: 150мм.
размер 2.1.2 поляков: ширина 20-70мм, длина 300-1500мм;
спецификация 2.1.3 ушей поляка: ширина 2~6мм, длина 20~60мм;
2.2. Слипчивый чертеж образца следующим образом:
2,3 специфических требования
2.3.1 прикладывают высокотемпературную ленту за ухом поляка заварки.
2.3.2 требования к точности: питаясь точность ±0.5мм, сваривая точность ±0.3мм контрапункта, слипчивая точность ±0.5мм, точность ±0.5мм повторения;
эффективность 2.3.3 клейких лент: 20-24 частей/минута (связанная с выработанностью работников);
срок службы 2.3.4 резца ленты: > 100 000 раз;
2.3.5 осуществляют средний прилипатель и главный прилипатель, слипчивый путь вверх и вниз затира.
размещение поляка 2.3.6 руководств, автоматический располагать и сваривать ушей поляка.
2.3.7 вручную устанавливают диск волочения поляка на питаясь вале.
2.3.8 сваривая требования: путем использовать сварочный аппарат силы клиента свободно новый (новый положительный поляка ньп-к-25-9000, отрицательный поляка ньп-к-40-9000), форма пятна заварки и сила заварки определены сварочным аппаратом клиента существующим.
3. Функциональный блок индикатора
возникновение 3,1 полуавтоматного производителя
описание 3,2 компонентов:
3.2.1 связывают дишаргинг тесьмой компонент: быстрый дозаправлять осуществлен через ручной вал запухания. И с быстрым располагая механизмом для обеспечения новой ленты быстро располагая.
компонент 3.2.2 напряжений: напряжение колеса трением использовано для того чтобы контролировать перематывать и дишаргинг катушки.
компонент 3.2.3 проводников: пояс проходит через механизм проводника перед входом отжимая ролика.
компонент 3.2.4 прилипателей: клейкая лента развернута через механизм разматывать, автоматически питаясь материалы, и адсорбирована на высасывателе. Когда части поляка на месте, клейкая лента автоматически приложена, и клейкая лента приложена на верхних и более низких сторонах одновременно. Среднюю клейкую ленту и главную клейкую ленту можно осуществить.
волочение 3.2.5 поляков располагая компонент: работник установит диск волочения поляка на располагая вал, и волочение поляка будет оборудовано с автоматическим питаясь прибором.
собрание волочения 3.2.6 поляков питаясь: мотор сервопривода управляет винтом шарика для того чтобы вращать, управляет волочением поляка для того чтобы питаться в фиксированную длину, и режет.
поляк 3.2.7 располагая компонент: работник устанавливает поляка в располагая механизм для располагать, высасыватель вакуума автоматически поглощает поляка и автоматически отправляет его к станции заварки для автоматной сварки.
3.2.8 сваривая компонента: после того как волочения поляка будут отправлены в положение изделия при сварке, сварочный аппарат автоматически сварит волочения поляка и плиты поляка (обеспеченные клиентом сварочного аппарата). Смогите сварить среднее ухо поляка и ухо поляка головы.
фильм 3.2.9 получая компонент: после того как электрод будет сварен, высасыватель автоматически положит электрод на материальную получая штангу.
3.2.10 электрической детали: Управление ПЛК. Деятельность экрана касания.
4. Требования к места экологические
4,1 температуры окружающей среды: 0 | 40℃;
относительная влажность 4,2: 20-90% РХ;
электропитание 4,3: однофазное 220В, 50Хз; Ряд качания напряжения: ±10%;
4,4 отсутствие коррозионный газ, жидкость или взрывчатый газ на месте.
4,5 обжатый воздух: 5 | 6.5бар, ряд зыбкости давления: ±10%;
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
