Структура автоматической щетки порошка поляка машины для производства бумажных ламинатов автоматической простая
И. обзор оборудования
Это оборудование главным образом использовано для весьма чистого порошка на поверхности, искусственная плита будет нагружено в коробке на автоматической питаясь станции (двойном преобразовании положения) друг к другу, через часть поляка чашки всасывания вакуума под конвейерной лентой, абсорбция листом магнитной силы (или вакуум) было адсорбировано на конвейерной ленте, конвейерной ленте под частью поляка для того чтобы почистить положение щеткой порошка, позже когда щетка ниже, магнитный исчезать, часть поляка выше конвейерная лента, магнитной силой, который нужно двинуть вперед для того чтобы почистить верхнее положение щеткой, автоматическая щетка, щетка позже после ролика, автоматический прикрывать (двойное положение прикрывая).
Ии. технические параметры и поток операций
эффективность 2,1: 25-30ппм.
2,3 технических параметра оборудования
|
проект |
ЗКАД04К2-00 | |
| Технические параметры | Эффективность (ППМ) | 25-30 |
| Плиту всасывания можно заменить | Регулируемый или замена, модель поляка ссылки | |
| Техническая характеристика изделия | Длина (х): 50-220мм; Ширина (л): 70-150 мм; | |
| Объем чистки | 300 мм регулируемы | |
| Обжатая пневматическая система | 0.6мпа сушат, чистый и стабилизированный источник воздуха, источник воздуха обеспеченный партией а | |
| Интенсивность отказов оборудования | Чем или равный до 5 процентов | |
| Полная сила (кв) | 4 | |
| Нормальная работая сила (кв) | 1,5 | |
Главные компоненты оборудования

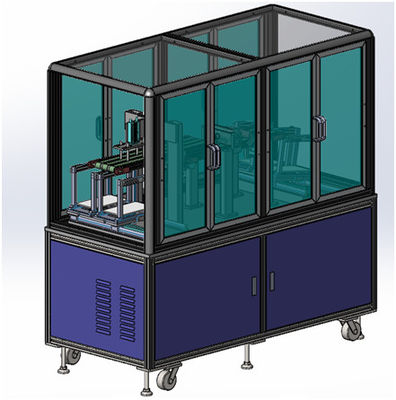

Оборудование состоит из компонентов шкафа, автоматических питаясь компонентов, питаясь компонентов, компонентов порошка щетки, компонентов удаления пыли, компонентов заусенца, компонентов крышки, компонентов системы управления.

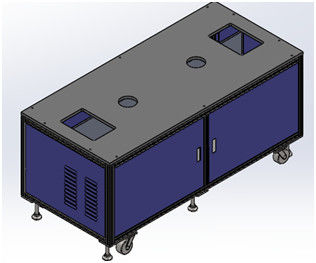

3,1 компонента кадра: составленный алюминиевых профилей 40*40, большая плита для А3 фосфатинг черная обработка. Металлический лист разделяет поверхностную обработку краски выпечки, но. ярлыка цвета: 7302.

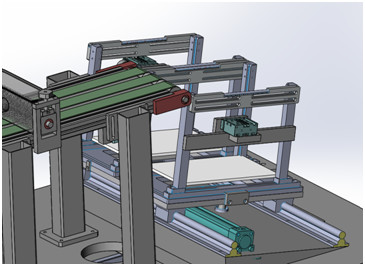

автоматический питаясь компонент 3,2: питаясь компонент составлен 2 питаясь коробок, одной питаясь коробки и одной питаясь коробки для материальной подготовки. Когда одна питаясь коробка будет использована вверх, оборудование автоматически переключит питаясь коробку и передаст сигнал тревоги для того чтобы напомнить питаясь коробку.
3,3 компонента питания: ехать на автомобиле вращение пояса привода, кормить девисе после всасывания к конвейерной ленте под листом, положитесь на части магнитного поляка автоматически для поглощения и с поясом движение вперед, когда после того как тело порошка щетки щетки автоматически под пылью поверхности листа, когда встретить материал на поясе выше, никакая магнитная адсорбция, кусок земли на поясе, ременной передаче часть поляка для того чтобы почистить положение щеткой щетки порошка.
верхний компонент порошка щетки 3,4: он составлен мотора и стекла - щетки волокна, етк. когда часть поляка кормится в компонент передачи питаясь компонентом, вращая мотор управляет стеклом - щетка волокна для того чтобы почистить пыль щеткой на части поляка вниз и поглотить пыль
3,5 получая компонента: получать компонент составлен двойной коробки, питаясь коробки, запасной материальной коробки, когда коробка материала, после выдыха коробки автоматического переключателя оборудования материальной, и сигнал тревоги для того чтобы напомнить больше дозаправляя коробки, автоматические заведения Джека-вверх для приемной станции, для того чтобы поднять для того чтобы поместить ровную часть поляка автоматически, каждое должны иметь автоматический падать когда лист, в то же время сторона имеет часть заведений, каждое получают часть, заканчивая часть поляка одновременно
3,6 вакуумируя компонента: главным образом компонентами пылесоса, ответственными за ненужный произведенный порошок высосет вне, пылесос соединяет с машиной, когда ненужный порошок больше чем потребность сыграть компакт пылесоса ненужный можно очистить.
| напряжение тока | сила | Всасывание | Том воздуха | Вес | Шум | размер |
| 380В | 2.2КВ | 22КПА | 306м3/Х | 40КГ | 72ДБ (А) | 660*430*700 |
система управления 3,7: система управления главным образом составлена экрана касания, и регулирующие воздействия будут показаны на экране касания.
Главные компоненты оборудования
| Серийный номер | Состав системы | Системная конфигурация | Бренд или обработка | Номер |
| 1 | Система шкафа | 1 набор | ||
| Сваренная каркасная конструкция | партия 40 кс40кс3 | 1 | ||
| Базовая платина | (черный фосфатинг стальной пластины) | 2 | ||
| 2 | Автоматический питаться | Степпер мотор | Р контроля | 1 набор |
| ящик | 2 | |||
| цилиндр | 1 | |||
| цыпленок | 4 | |||
| 3 |
Автоматический закрытый материал
|
Степпер мотор | Р контроля | 1 набор |
| ящик | 2 | |||
| цилиндр | 2 | |||
| 4 | Компонент щетки порошка | Стекло - крен волокна | 2 | |
| Степпер мотор | Р контроля | 2 | ||
| Пылесос | 1 | |||
| 5 | Питаясь компонент | 2 набора | ||
| Магнитная плита всасывания | 2 | |||
| Степпер мотор | Р контроля | 2 | ||
| Плоского ремень | 6 | |||
| Подвергли механической обработке часть | 2 | |||
| 6 | Система управления | 1 набор | ||
| ПЛК | омрон | 1 | ||
| Экран касания | Государство Куньлун | 1 | ||
| Датчик | Бог видит | 1 | ||
| Клапан соленоида | СМК | 4 | ||
| Магнитный переключатель | СМК | 8 |
В. средство энергии
5,1 электропитание
5.1.1 напряжение тока АК220В, одиночная фаза, частота 50ХЗ; Качание напряжения чем ±10%.
5.2. воздух
5.2.1 давление воздух 0,4 | 0.6мпа, чистой, сухого и обжатого.
подача 5.2.2 30Л/мин.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
