Различные типы 3KW детектора CCD части поляка батареи качественного
требования 1.Design качественной машины осмотра для электрода батареи:
1.1. Это оборудование соответствующее для батарей лития, батарей фосфорнокислого железа лития, батарей утюга лития, никелькадмиевой батареи, батареи цинка никеля, батарей утюга никеля, супер конденсаторов и другое новое обнаружение качества поверхности части поляка батареи энергии, используя CCD отображая принцип, поляк батареи в порошке, царапине, отказе, качестве поверхности имеет проблему как выбранный лист забора, квалифицированные продукты собрало материал в коробке.
1.2. Емкость и параметры процесса машины осмотра части поляка батареи качественной: части скорости 4 продукции плиты поляка/минута регулируемая

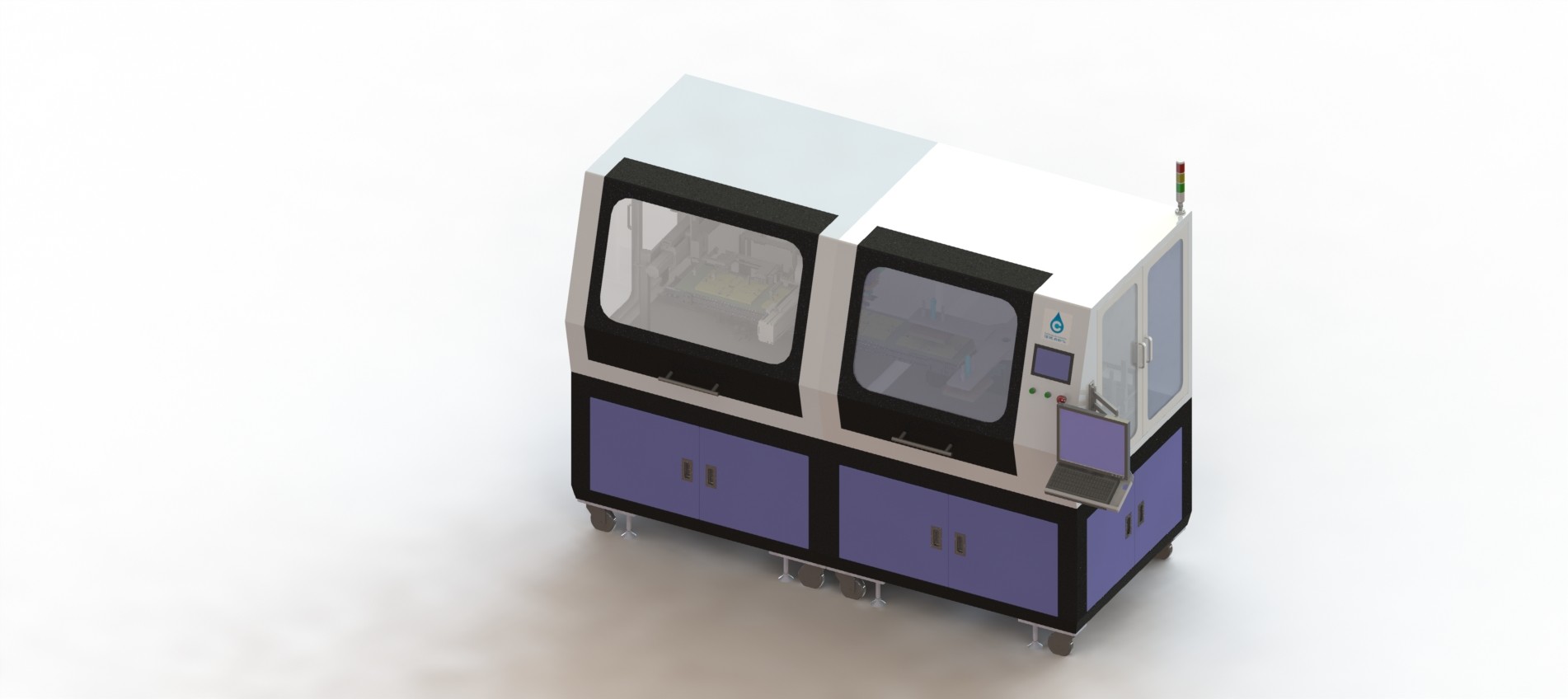

1.3. Диаграмма оборудования
2. Параметры оборудования технические
|
Спецификации машины Деталь |
ZCCF02A |
| вакуум | ≤-88KPa |
| Полная сила (kw) | AC220V, 50HZ 3KW |
| Нормальная работая сила (kw) | AC220V, 50HZ 2KW |
| Вес | 1.5T |
| Тариф вращения прибора | 95% |
| Тариф пропуска оборудования | 99,5% |
3. Основные части оборудования
Это оборудование главным образом ИСПОЛЬЗУЕТ принцип воображения CCD для того чтобы принять фото на поверхности поляка, и сравнивает его со стандартным поляком для того чтобы судить квалифицировано ли оно или нет.Когда никакой поляк, материальную коробку можно автоматически переключить. Манипулятор сосет вверх лист поляка от материальной коробки и поворачивает его 90 градусов. CCD обнаруживает дно листа поляка и поворачивает его 90 градусов. Квалифицированные продукты продолжаются двинуть на конвейерную ленту к вышеуказанной станции обнаружения, после обнаружения автоматически отправленного в discharging станцию, квалифицированные продукты в материальную коробку, неправомочные продукты в ненужную коробку.
3,1 роторная питаясь система манипулятора: используя рассекатель кулачка точности для вращения 4 станций, 1 часть поляка питаясь, обнаружение станции CCD 2 станций, 3 станция положила квалифицированные продукты на приспособление конвейерной ленты, 4 продукта станции Не-соответствуя помещена в ненужной коробке.
система пояса 3.2Conveyor: Мотор сервопривода управляет конвейерной лентой для того чтобы двинуть фиксированное расстояние, и конвейерная лента оборудована со струбциной, которая может эффектно устроить части поляка.
система манипулятора 3.3Unloading: Мотор сервопривода или rodless цилиндр управляют манипулятором чашки всасывания для того чтобы двинуть на ведущий брус, автоматически сосут вверх часть поляка и кладут ее в соответствуя материальную коробку.
система крышки 3.4Upper: Она принимает структуру заварки металлического листа, красивую по внешнему виду, и принимает уникальный герметизируя дизайн структуры, который может эффектно предотвратить пыль от падать в оборудование.
4. Экологические требования
Пожалуйста обеспечьте следующее средство энергии
4,1 электропитание
4.1.1 напряжение тока AC220V± 10%
4.1.2 частоты 50 hz + 1 hz
4.2. Температура: температура 5-35℃Storage: 0-40℃
4.3. Источник воздуха: 0.4-0.6mpa
4,4 влажность 30-80% но не должна оросить.
4,5 там никакие коррозионный газ, жидкость или взрывчатый газ на месте
4,6 требования к цвета оборудования: согласно плите цвета или номеру цвета поданным партией a, компьютер бел.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Zh
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
